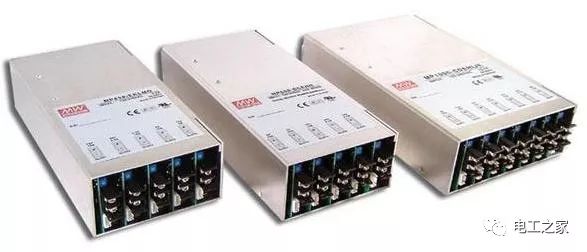

开关电源在很多年地方都可以看到，它是我们现代信息产业不可缺少的一种电源方式。开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源。本文主要为大家阐述一下开关电源原理图及工作模式。
开关电源原理图
在线性电源中，功率晶体管在工作，而线性电源中导致闭合或者是断开的则是PWM开关电源，在闭合、断开两种的状态之下，加上功率晶体管的电压是比较小的，就会成产很大的电流，关闭开关电源的时候，则是反过来的，电压大，而电流就会特别的小，而控制开关电源工作原理的控制器，就是为了能够更好的保持稳定性，从而给人们的生活环境带来安全。
开关电源原理图
开关电源工作模式
顾名思义，开关电源就是利用电子开关器件（如晶体管、场效应管、可控硅闸流管等），
通过控制电路，使电子开关器件不停地“接通”和“关断”，让电子开关器件对输入电压进行脉冲调制，从而实现DC/AC、DC/DC电压变换，以及输出电压可调和自动稳压。[1]
开关电源一般有三种工作模式：频率、脉冲宽度固定模式，频率固定、脉冲宽度可变模式，频率、脉冲宽度可变模式。前一种工作模式多用于DC/AC逆变电源，或DC/DC电压变换；后两种工作模式多用于开关稳压电源。另外，开关电源输出电压也有三种工作方式：直接输出电压方式、平均值输出电压方式、幅值输出电压方式。同样，前一种工作方式多用于DC/AC逆变电源，或DC/DC电压变换；后两种工作方式多用于开关稳压电源。
根据开关器件在电路中连接的方式，开关电源，大体上可分为：串联式开关电源、并联式开关电源、变压器式开关电源等三大类。其中，变压器式开关电源（后面简称变压器开关电源）还可以进一步分成：推挽式、半桥式、全桥式等多种；根据变压器的激励和输出电压的相位，又可以分成：正激式、反激式、单激式和双激式等多种；如果从用途上来分，还可以分成更多种类。
开关电源结构
开关电源主要由主电路、控制电路、检测电路和辅助电源四大部分构成。各部分的作用如下：
主电路又可分为冲击电流限幅部分、输入滤波部分、整流与滤波部分、逆变部分、输出整流与滤波部分。其中，冲击电流限幅部分负责限制电源接通瞬间输入侧的冲击电流;输入滤波器部分负责过滤杂波;整流与滤波部分负责将电网交流电源整流为直流电;逆变部分负责将整流形成的直流电转变为高频交流电;输出整流与滤波部分负责提供稳定可靠的直流电源。
控制部分负责控制逆变器使输出稳定，并为电路提供各种保护措施。
检测电路负责提供运行中的各种参数和数据。
辅助电源用于实现电源的软件(远程)启动，为电路的正常运行供电。
开关电源主要用途
开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防监控，LED灯袋，电脑机箱，数码产品和仪器类等领域。
以上内容为开关电源原理图及工作模式的介绍，想必大家看过之后，对开关电源是如何工作的都有了基本的认识。开关电源有正激式变换和升压式变换两种工作方式，电路差别虽小，但工作过程差别很大，适用于不同场合不同要求之下。
