直到PCBA装配不了，才知道封装设计丝印标示的重要

公众号：高速先生

作者：王辉东

龙龙设计PCB很努力，谈了个漂亮女友叫莉莉。

可是丈母娘死活不同意，无奈自已女儿死心踏地不放弃，

把她老娘的话当空气，老娘无奈妥协说罢，罢，

那就给龙龙个考查期。

考查过了娶莉莉，考查不过就分离。

莉莉说同意。

龙龙压力大，可是也不能让丈母娘看扁了自已。

因为心怀希望，就会所向披靡。

所有的好运都藏在努力里。

最近他手上有一个项目要参展投标，交期那是火急火燎。

龙龙一个人是先建封装后画板，设计完成去生产。

物料齐备后送到E公司去焊接装配。

龙龙害怕项目出问题，亲自把物料送到工厂，才长出一口气。

但是在IQC检查时，还是出了点小插曲。

龙龙在中午时分，接到了工厂IQC的电话。

龙工，你这个物料在检查时，发现插到PCB板子上时，无法下沉。

请确认这个开关器件是否有问题。

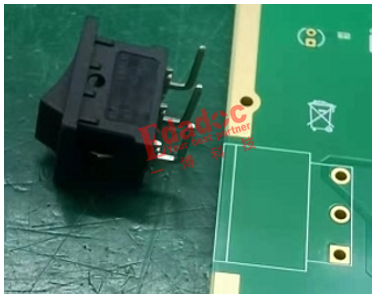

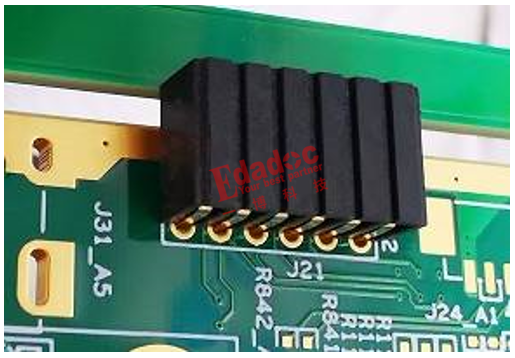

PCB板上有个开关器件，IQC按照板上的丝印框标示，把器件插装后，它在板上勇敢的翘起。

开关 SWITCH

封装型号：KA-0017，规格：sw_4pin，H=4.3mm，H=15mm。

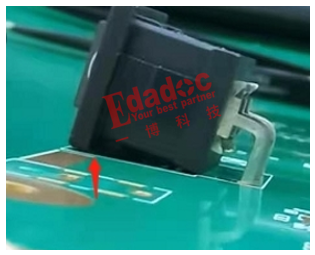

如下图，开关高高昂起，傲娇的矗立在板上。

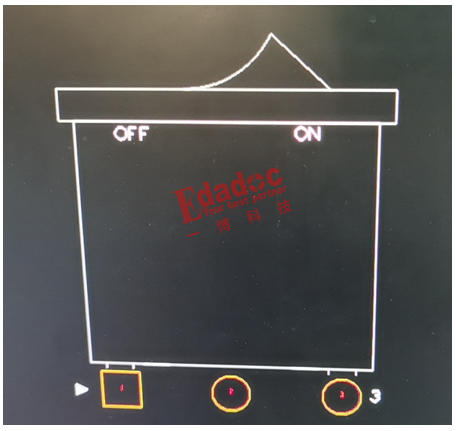

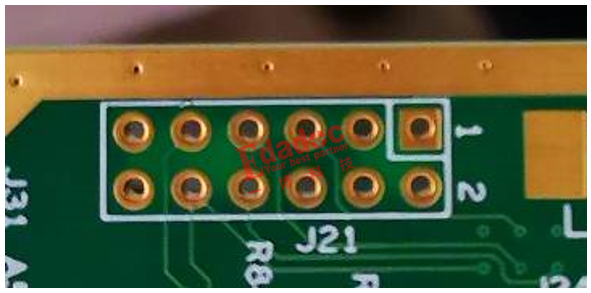

PCB板上丝印框的标示如下图：

开关如果焊接后，无法下沉板边缘，导致后面的机壳是无法正常安装上去。

项目很着急，关键自已还在丈母娘的考查期。

考查期内可不要出问题。

想到这里，龙龙头上的冷汗就流了下来。

封装封装，最怕标识丝印框。

布局布局，最怕摆放下沉封装。

做PCB设计，画线不是最可怕，一个人建封装，做布局，搞设计，才是可怕的，因为封装设计有些问题比较隐蔽，一不小心，前功尽弃。

龙龙想起自已摆放器件时，没有考虑到装配时器件的精准位置，把第一个丝印框当了器件的本体。

其实这一个区域是要伸出板外去。

如下图，这是E公司封装团队建立开关封装：

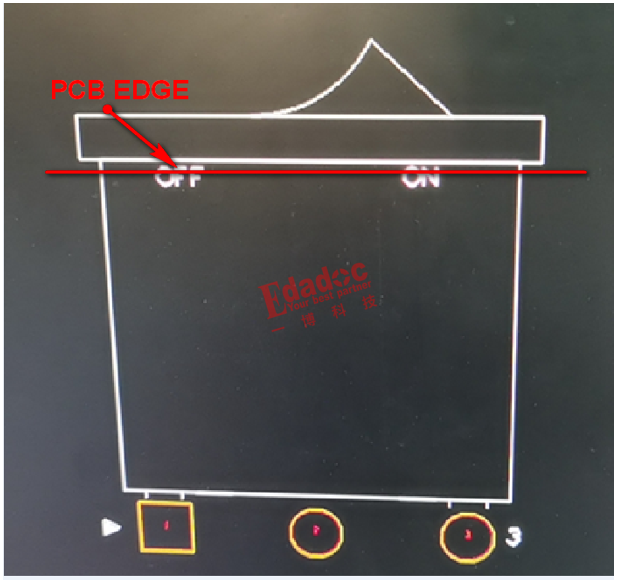

我们在PCB布局时正常是怎么摆放的呢，实际上第一个丝印的位置是要伸了板外出，第二丝印框是紧贴板边的，如下图所示：

但是这里有一个问题要重点提醒下，有的PCB设计工程师在建封装时，如果第二根线的位置是器件本体，在布局时，如果此位置紧贴板边，其实后面装配时，还是有一个巨大的隐患，那就是还要考虑实际生产时，PCB外型加工的尺寸公差，通常我们把器件布局位置依第二根线为参考，向PCB的边缘部分要多伸出0.2mm及以上，防止PCB加工时外形公差过大，导致装配时干涉。白线处是器件本体，红线处为PCB边缘。所以封装时，要有一个生产的裕量加进去。根据物料规格书提供推荐板边线位置，将资料中标注的实物尺寸公差到板边线的距离标识在封装信息中。这个要根据生产的实际需求去评估，专业的事还是要交给专业的人去做，因为专注所以专业。比如E公司的专业封装团队。

如下图所示，红线是板边线位置，白线是本体。做封装设计时你加裕量了吗？

布局摆放出了错，事后返工泪滂沱。

龙龙心里着急。

但是再急也不能出错呀。

出了错，就对不起莉莉殷殷的期盼。

于是龙龙和工厂的张厂商量有什么应急对策，把PCB先装配下去，然后测试后去参展。

张厂给出了一个非常接地气的救急的方法，用整形工装把引脚重新整形，直到开关的下沉区域伸出板外，再把外壳装配上去。虽然稍微有点丑，但是装配和测试是没有问题的。

只要思想不滑坡，办法总比困难多。

PCB板总是任人打扮的小姑娘，装上了外壳，谁也不知道里面隐藏着什么。

板子后来参了展，中了标，龙龙脸上笑开颜。

但是龙龙通过这个案例，觉得和大的PCB设计公司比，心里总是觉得自已有很大的差距，还有很多专业技能需要提高。

其实还有很多时候，因为封装丝印框标示的问题，在PCB布局和装配时，有很多迷魂阵。

接下来，我们一起看看这些案发现场。

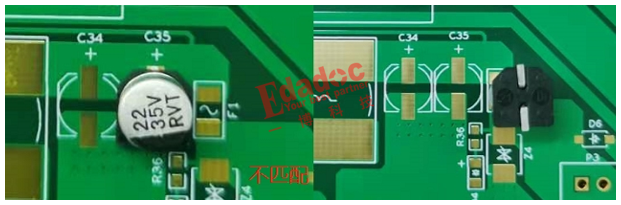

案例一，如下图所示，表贴的电容丝印框画得小，不是器件本体，布局后，器件冲突了，焊接了一个另外一个就给挤跑了。万幸的是，E公司有物料备库，紧急从现货仓库里面找了一个器件本体小，但是又规格类似的器件替代，完美解决此类问题。

案例一是器件本体封装设计时画小了，但是还有更诡异的是，器件封装设计是一样的大小，但是器件本体却不一样，请看下面图片：

案例二：

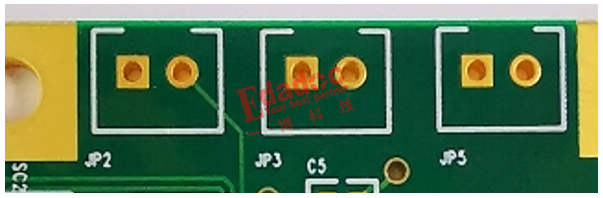

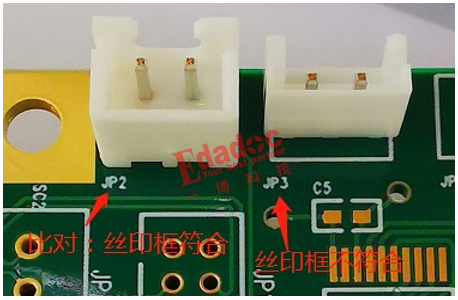

板上的丝印框大小一样，IQC检查时，发现两个器件却不是一样的，IQC怀疑客户的器件是不是提供错了。

其实是器件大小不一样，但是封装设计时的丝印框却是一样的，虚惊一场。

案例三：

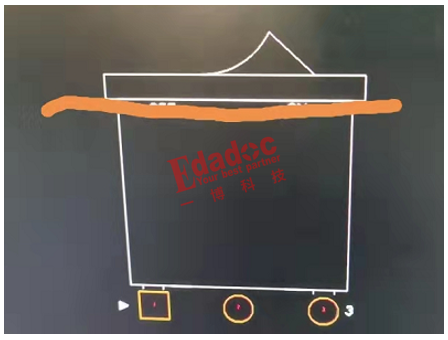

下面还有更夸张的，看图说话，单从下面的这张图上，你能看出器件的本体在哪里。

先不要着急回答。

实际装配时的器件它是伸出板外出的，按照这个器件的尺寸，如果焊接完后PCB的分板可能有点麻烦，怎么解决这个麻烦呢，大家是否有好办法。

龙龙是越看心越毛，正在这时他的手机突然一震，龙龙拿起手机一看，不由得心头大喜。

后来龙龙写下了下面的一段感言：
