SerialCables公司的PCIe Gen 5 x16 host card自从7月份发布以来，已经获得众多知名PCIe Gen 5芯片开发公司的订单，Saniffer上海公司本周一刚拿到第一张样品卡，有需求试用的客户可以发送邮件sales@saniffer.com, 拨打电话021-50807071，或者访问www.saniffer.com留言预约试用。
在Intel或者AMD等Gen 5 CPU正式发布前，对于大多数研发、设计PCIe Gen 5 endpoint device端芯片和产品的公司来说，SerialCables的PCIe Gen 5 x16 host card是市场上唯一可以帮你快速验证你的PCIe Gen 5速率，性能、功能、兼容性和互操作性的产品。
提示：对于Saniffer公司发布的Gen 4&5 NVMe SSD测试工具白皮书感兴趣的朋友，可以访问saniffer官方网站下面的连接下载最新更新的“PCIe Gen 4&5NVMe SSD测试环境搭建和常用工具图解 5.0”文档。如果有其它问题可以在网站留言。
https://www.saniffer.com/cn/downloads/
产品介绍

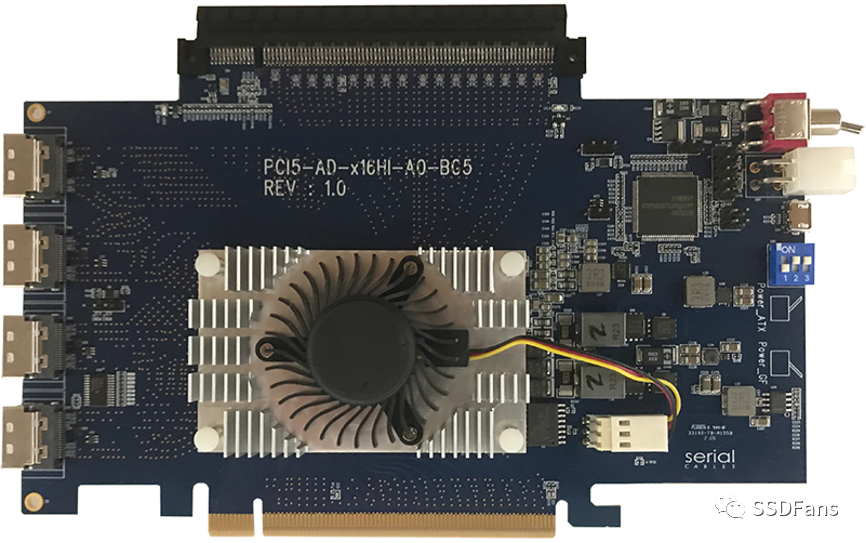

该PCIe Gen 5 x16主机卡基于BCM PCIe Gen5 PEX89000交换芯片实现，该ASIC芯片内置免费的SerialTek PCIe Gen 5协议抓包分析功能，可以帮助用户解决绝大部分芯片在bring-up过程中可能碰到的各种初始化相关问题。
该Host Card上行upstream为Gen 5 x16金手指，下行downstream提供两种接入方式：1）Gen 5 x16插槽，可以插入各种芯片验证卡，例如，AI, NVMe SSD controller等插卡；2）4个Gen 5 x4 external MCIO接口，通过MCIO线缆可以转接成U.2, U.3, EDSFF等，参见下图。
该产品插入主机插槽，目前适用于下述测试场景：
1.Gen 5 CPU (Root Complex端)
如果用户在开发Gen 5的CPU或者retimer, switch等芯片，可以将该插卡理解成End Point，这样可以测试CPU, retimer, switch是否和该插卡协商成Gen 5的速率，初始化过程是否有问题，兼容性和互操作性等，以及性能测试。
2.Gen 5 Device (End Point端)
大部分公司从事Gen 5 芯片设计的都是device端，例如PCIe Gen 5 NVMe SSD controller，加速卡，GPU卡，AI卡，高性能计算芯片等，这类芯片验证板一般都是直接插入该卡顶部的Gen 5 x16插槽来验证速度协商，bring-up过程中各种问题，兼容性和互操作性等，以及性能测试。

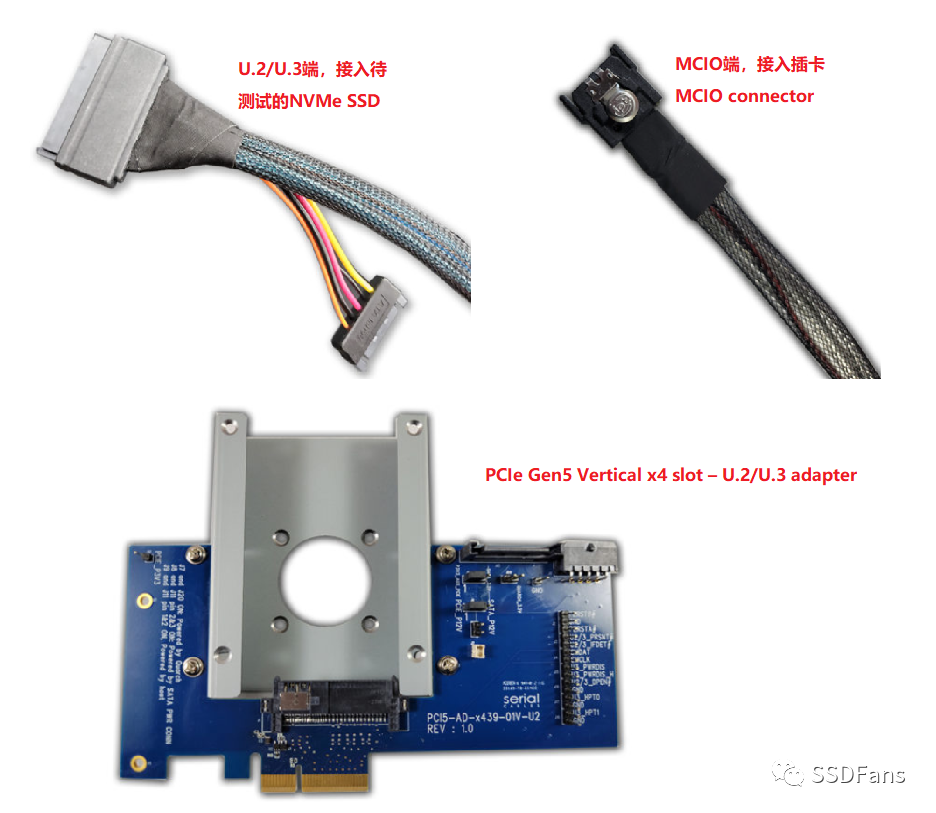

对于Gen 5 NVMe SSD测试来讲，只要配置相应接口的转接线缆或者转接卡即可实现Gen 5测试。目前我们提供如下的转接线缆和转接卡。
MCIO to U.2 (1x4)
MCIO to U.2 (2X2)
MCIO to U.3 (1x4)
MCIO to U.3 (2X2)
MCIO to EDSFF(1x4)
MCIO to EDSFF (2X2)
U.2 to AIC adapter
U.3 to AIC adapter
提示：本次提供的样卡提供了16根线缆，即上述列出的MCIO to U.2/U.3 列出的4种线缆，每种线缆4根，分别可以测试4张Gen 5 U.2 single port, U.2 dual port, U.3 single port, U.3 dual port NVMe SSD。
What is mini cool edge Io ( MCIO )?
MCIO cables are designed for data center, networking and telecommunications markets that use SAS, PCIe, Ethernet and othersignal protocols. The solution can support cable to board and card to board applications in system, which include chip to chip, chiptomodule, chip to board and card edge option.
Mini Cool Edge IO(MCIO) is a flexible, robust and high performance connector and cable assembly solution that helps server and networking equipment design flexibility, reduces overall space, and extends the reach for high data rate signals. MCIO cable assemblies are provided with both discrete and ribbon raw cable 34AWG to 30AWG.
产品实物展示视频

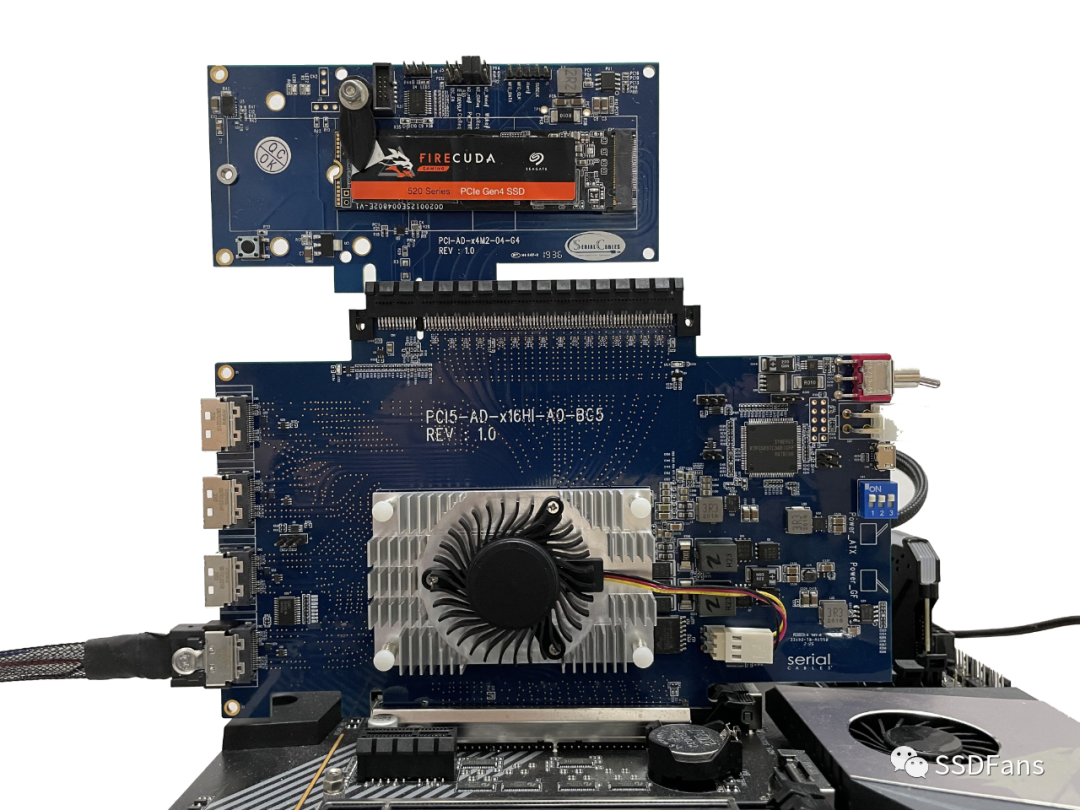

下面是我们收到该卡后的一个视频展示和讲解说明。参见上图，该视频里面的host card连接了一个SSD插卡，以及一块U.2 NVMe SSD。
关于Saniffer公司
Saniffer公司位于上海张江高科技园区，是国内唯一专注于SSD以及存储系统测试工具领域的综合服务提供商，涉及测试工具覆盖了存储生态的各个环节，从芯片开发，底层固件和驱动开发/验证，测试工程，应用工程，RDT可靠性测试，一直到生产测试。测试的产品涉及存储控制器IP，芯片，HDD/SSD，存储系统，服务器，网络设备研发，设计，生产和制造。
Saniffer提供的测试方案包括并不限于下面相关技术：
l计算/网络/存储相关总线技术
–PCIe Gen 4/5/6
–NVMe 1.4/2.0
–SAS 12/24G
–SATA 6G
–NAND 400MT/800MT/1.6GT
–LPDDR/DDR 4/5
–FC 32G
–FCoE
–iSCSI
–NVMoF (NVMe over Fabric)
–FC-NVMe (NVMe over FC)
l消费类/移动/汽车电子相关总线技术
–UFS 3.0/3.1 & 4.0
–eMMC 5.1
–SD/SDIO 3.0, SD 4.0
–USB 3.0/3.1/3.2/4.0
–CAN
–LIN
–FlexRay
–Display Port 2.0
–100Base-T1
–TTE
–TSN
–I2C/SPI, QSPI
–I3C
–SPMI
–RFFE
–WIFI
–… …
