笔者接触嵌入式领域软件开发以来，几乎用的都是 ARM Cortex M 内核系列的微控制器。感谢C语言编译器的存在，让我不用接触汇编即可进行开发，但是彷佛也错过了一些风景，没有领域到编译器之美和CPU之美，所以决定周末无聊的休息时间通过寻找资料、动手实验、得出结论的方法来探索 ARM CPU 架构的美妙，以及C语言编译器的奥秘。（因为我个人实在是不赞同学校中微机原理类课程的教学方法）。
浮点数按照 IEEE 754 标准存储在计算机中，ARM浮点环境是遵循 「IEEE 754-1985」 标准实现的。
IEEE 754 标准规定浮点数的存储格式有三个域，如图：
具体的编码规则过多，本文重点不在此，不再展开，感兴趣可以阅读我之前的文章：浮点数在计算机中的存储 —— IEEE 754标准[1]（可点击阅读原文查看）。
二、浮点支持软件库fplib
ARM Cortex-M处理器中计算浮点数的方式有软件和硬件两种。
对于不带 FPU 的处理器，ARM提供了一个「浮点支持软件库」用于计算浮点数：fplib。
fplib提供的 API 以__aeabi开头，比如：
__aeabi_fadd：计算两个float型浮点数（float占4个字节，32位）__aeabi_dadd：计算两个double型浮点数（double占8个字节，64位）__aeabi_f2d：float型转为double型__aeabi_d2f：double型转为float型除此之外，fplib库还提供取余、开方等非常多的浮点数操作函数，如有兴趣可以查阅文末我列出的参考文档[2]。
编写如下测试代码：
float a = 5.625;
float b = 5.625;
float res_add, res_sub, res_mul, res_div;
res_add = a + b;
res_sub = a - b;
res_mul = a * b;
res_div = a / b;
printf("res_add = %f\r\n", res_add);
printf("res_sub = %f\r\n", res_sub);
printf("res_mul = %f\r\n", res_mul);
printf("res_div = %f\r\n", res_div);

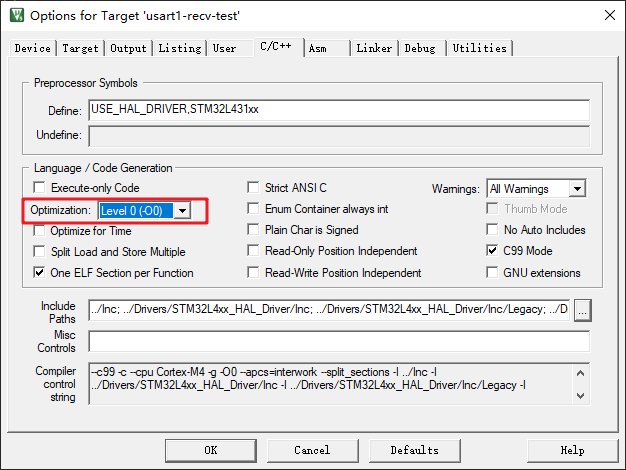

❝使用这段测试代码，「编译器优化等级推荐设置为-O0」，否则聪明的编译器会直接将结果计算出来编译到程序中，我们就没法研究了。
❞

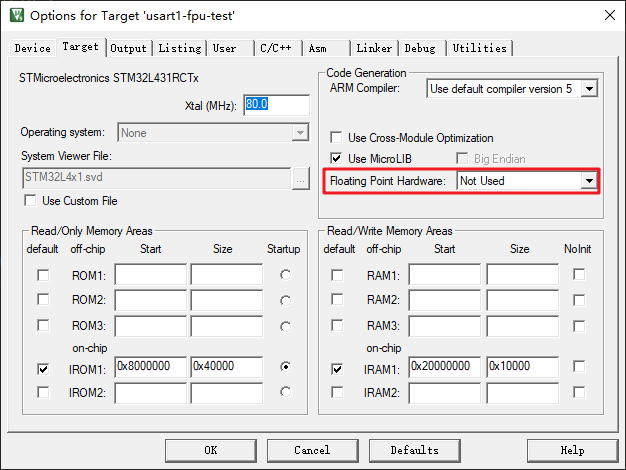

这节我们验证是否ARM使用 fplib 库来计算浮点数，在设置中关闭FPU：
使用MDK编译之后，进入调试模式查看反汇编结果。

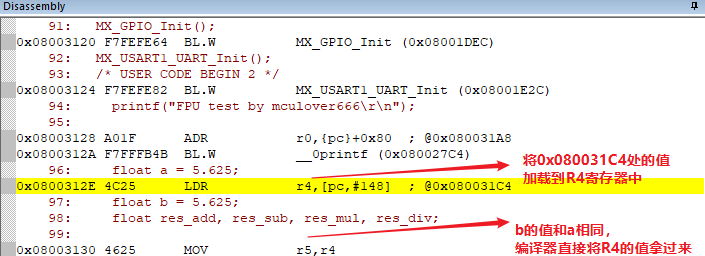

在反汇编中可以看到，变量a是float类型，所以编译器分配了一个寄存器用于存储值：

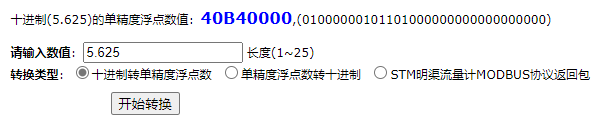

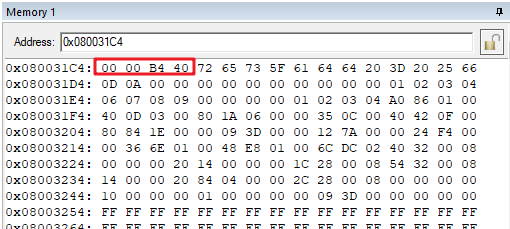

查看0x080031C4处的值，小端存储模式下（低位在低地址），变量a的值是0x40B40000，存储方式符合IEEE 754标准。

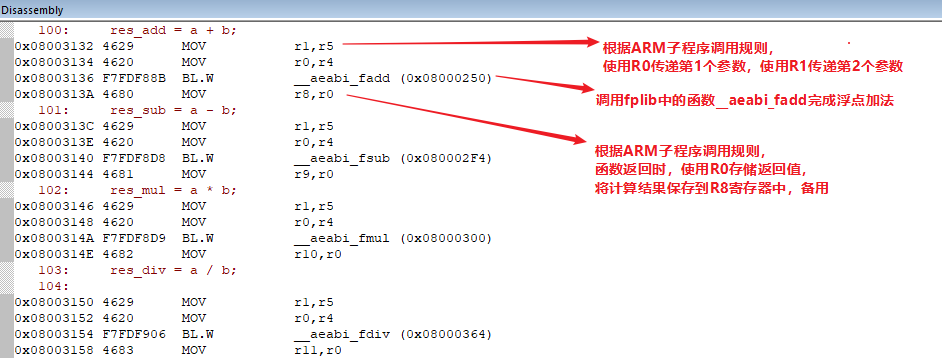

再来看看浮点数运算操作的反汇编结果，果然调用fplib库提供的函数完成浮点数的操作：

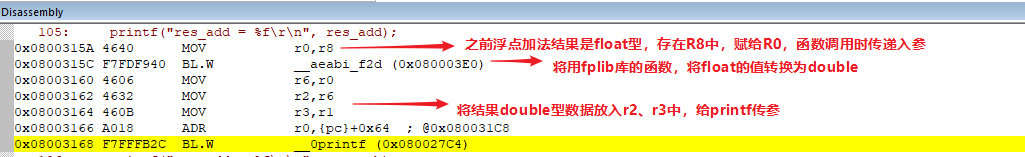

这里还有一个有趣的小细节，在反汇编中可以看到「使用 %f 占位符打印浮点数时，printf是按照double型传参的」：

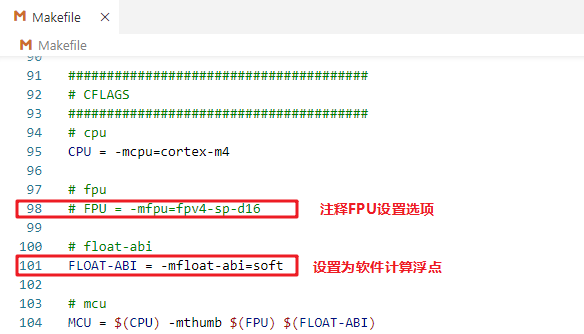

使用STM32CubeMX生成makeifle工程，修改makeifle中的等级为-O0，设置为软件浮点计算：
另外还需要注意，默认gcc编译时不支持printf打印浮点数，需要在 makefile 中手动加入以下链接选项：
LDFLAGS += -u _printf_float
编译完成之后进行反汇编（注意文件名）：
arm-none-eabi-objdump -s -d build/usart1-fpu-test.elf > build/usart1-fpu-test.dis

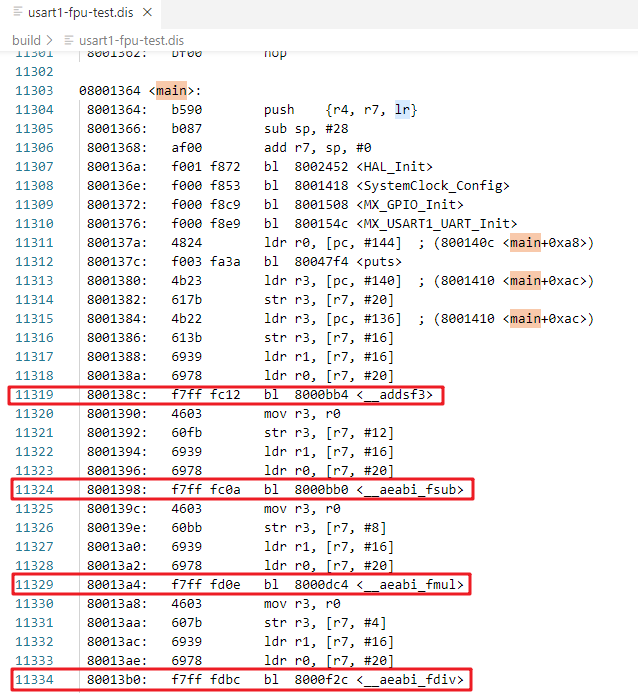

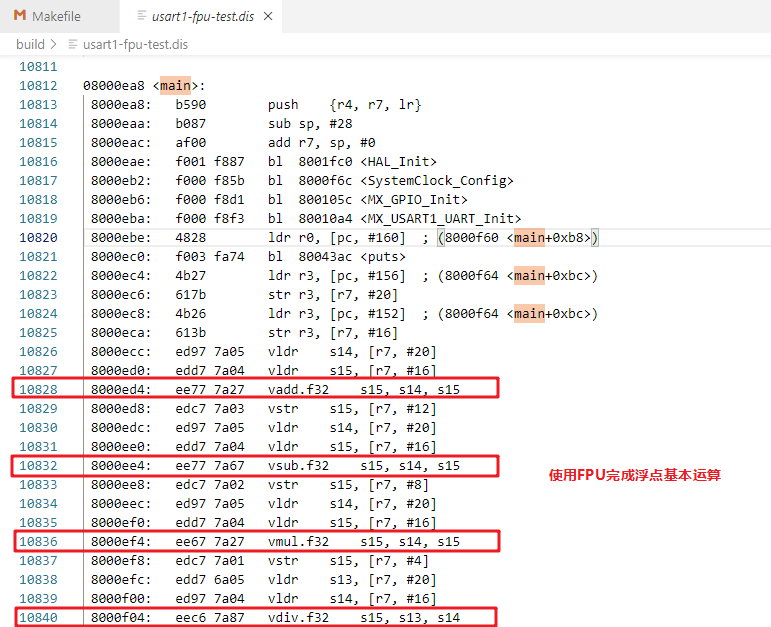

同样，在反汇编文件中即可找到浮点计算代码：
FPU（Floating Point Unit，浮点单元）是ARM内核中的硬件外设，用于硬件计算浮点数，要想使用FPU计算浮点数，需要程序和编译器配合。
目前Cortex-M4、Cortex-M7、Cortex-M33、Cortex-M35P、Cortex-M55处理器中都具备FPU硬件。
在上一节中我们使用fplib软件库来计算浮点数，但是fplib终归还是软件方式，每个计算函数的实现都是通过很多的指令去完成计算，并且最终的程序中还会把函数链接进可执行程序，导致程序体积变大。
「ARM FPU的魅力在于，浮点计算可以通过简单的FPU操作指令去完成，相比之下，不仅计算快，也不会增大程序体积。」
ARM Cortex - M4内核中将 FPU 作为协处理器设计的，所以通过设置协处理器访问控制（CPACR，Co-processor access control register）来控制是否使能FPU。
复位之后CP11=0、CP10=0，默认禁止访问FPU，因为这是Cortex-M内核的外设，寄存器定义CMSIS-Core中，所以可以直接通过下面这行代码设置CP11=1、CP10=1来允许访问FPU：
SCB->CPACR = 0x00F00000; // Enable the floating point unit for full access
无论是STM32 HAL库还是标准库，在SystemInit()函数中已经存在使能代码，通过__FPU_PRESENT和__FPU_USED来控制：
/* FPU settings ------------------------------------------------------------*/
#if (__FPU_PRESENT == 1) && (__FPU_USED == 1)
SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2)); /* set CP10 and CP11 Full Access */
#endif

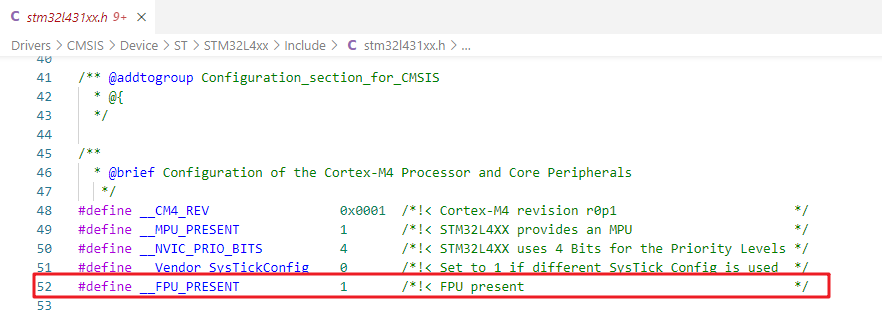

并且，在头文件 stm32l431xx.h 中已经使能__FPU_PRESENT宏定义：
__FPU_PRESENT宏定义是一直使能的，那么如何来控制FPU的使能呢？
别忘了还有一个宏定义__FPU_USED，这是留给编译器来控制的！

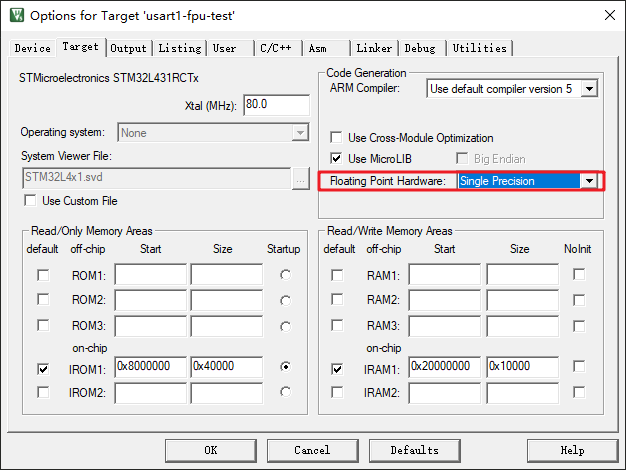

MDK编译器开启FPU的方法非常简单，如图：
在MDK中使能FPU，一方面编译器会设置宏定义__FPU_USED == 1，不放心的话可以在任意位置添加下面的预处理代码，分别在使用/不使用的情况编译一下，查看编译器输出结果：
#if __FPU_USED == 1
#error "ok!"
#endif

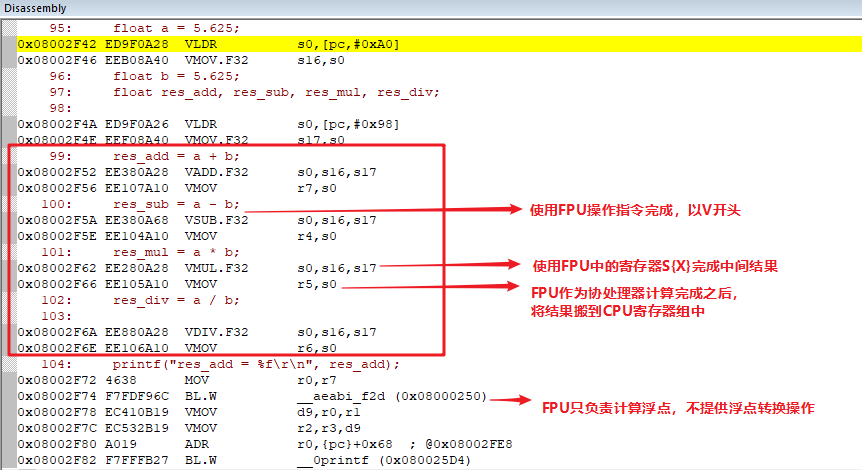

另一方面，编译器在编译的时候，会将所有的浮点运算都编译为使用FPU操作指令去完成，比如本文最开始的测试代码编译结果如下：
在Makefile中加入以下gcc编译设置项：
# fpu
FPU = -mfpu=fpv4-sp-d16
# float-abi
FLOAT-ABI = -mfloat-abi=hard
ABI是应用程序二进制接口（Application Binary Interface），-mfloat-abi用来指定使用哪种方式：
soft：使用CPU寄存器组+软件库（fplib）完成浮点操作；softfp：使用CPU寄存组+FPU硬件+软件库完成浮点操作；hard：使用FPU寄存器组+FPU硬件+软件库完成浮点操作；mfpu选项用来指定FPU架构，具体值可以阅读我在文末给出的参考文档，本文所使用的值fpv4-sp-d16，意味着仅仅使能Armv7 FPv4-SP-D16 单精度浮点单元扩展。
同样，对之前的测试代码编译，查看反汇编结果，可以看到使用了浮点操作全部使用了FPU相关指令。
需要准备一份裸机工程，具有屏幕打点显示功能和串口打印功能。
参考：STM32CubeMX_17 | 使用硬件SPI驱动TFT-LCD（ST7789）。
Julia测试是通过计算几帧Julia分形的数据来测试单精度浮点运算的性能，测试代码参考正点原子，如下：
/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
#define ITERATION 128 //迭代次数
#define REAL_CONSTANT 0.285f //实部常量
#define IMG_CONSTANT 0.01f //虚部常量
//颜色表
uint16_t color_map[ITERATION];
//缩放因子列表
const uint16_t zoom_ratio[] =
{
120, 110, 100, 150, 200, 275, 350, 450,
600, 800, 1000, 1200, 1500, 2000, 1500,
1200, 1000, 800, 600, 450, 350, 275, 200,
150, 100, 110,
};
//初始化颜色表
//clut:颜色表指针
void InitCLUT(uint16_t * clut)
{
uint32_t i = 0x00;
uint16_t red = 0, green = 0, blue = 0;
for (i = 0;i < ITERATION; i++) {
//产生 RGB 颜色值
red = (i*8*256/ITERATION) % 256;
green = (i*6*256/ITERATION) % 256;
blue = (i*4*256 /ITERATION) % 256;
//将 RGB888,转换为 RGB565
red = red >> 3;
red = red << 11;
green = green >> 2;
green = green << 5;
blue = blue >> 3;
clut[i] = red + green + blue;
}
}
//产生 Julia 分形图形
//size_x,size_y:屏幕 x,y 方向的尺寸
//offset_x,offset_y:屏幕 x,y 方向的偏移
//zoom:缩放因子
void GenerateJulia_fpu(uint16_t size_x,uint16_t size_y,uint16_t offset_x,uint16_t offset_y,uint16_t zoom)
{
uint8_t i;
uint16_t x,y;
float tmp1,tmp2;
float num_real,num_img;
float radius;
for (y = 0; y < size_y; y++) {
for (x = 0; x < size_x; x++) {
num_real = y - offset_y;
num_real = num_real / zoom;
num_img = x-offset_x;
num_img = num_img / zoom;
i = 0;
radius = 0;
while ((i < ITERATION-1) && (radius < 4)) {
tmp1 = num_real * num_real;
tmp2 = num_img * num_img;
num_img = 2*num_real*num_img + IMG_CONSTANT;
num_real = tmp1 - tmp2 + REAL_CONSTANT;
radius = tmp1 + tmp2;
i++;
}
//绘制到屏幕
lcd_draw_color_point(x, y, color_map[i]);
}
}
}
/* USER CODE END 0 */
在main函数中创建一些需要的变量：
/* USER CODE BEGIN 1 */
uint8_t zoom_index = 0;
uint32_t start_time = 0, end_time = 0;
/* USER CODE END 1 */
调用初始化函数：
/* USER CODE BEGIN 2 */
printf("Julia test by Mculover666\r\n");
lcd_init();
//初始化颜色表
InitCLUT(color_map);
/* USER CODE END 2 */
调用测试函数：
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
start_time = HAL_GetTick();
GenerateJulia_fpu(240, 240, 120, 120, zoom_ratio[zoom_index]);
end_time = HAL_GetTick();
printf("diff time is %d ms\r\n", end_time - start_time);
zoom_index++;
if (zoom_index > sizeof(zoom_ratio)) {
zoom_index = 0;
}
}
/* USER CODE END 3 */

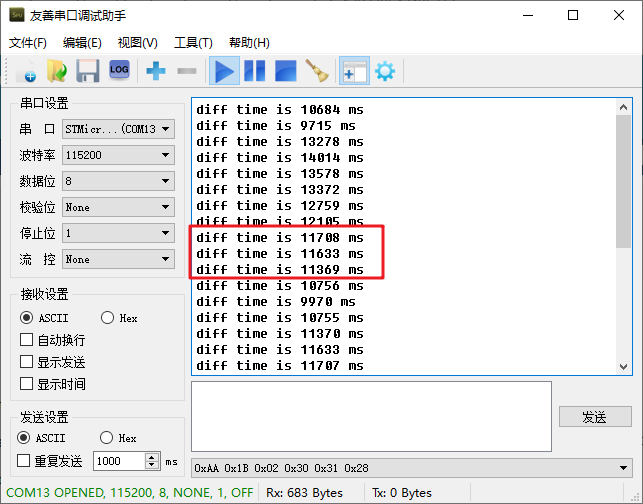

使用-O2优化等级，在不开 FPU 的情况下，「显示一帧平均需要11s左右」：
程序大小情况：

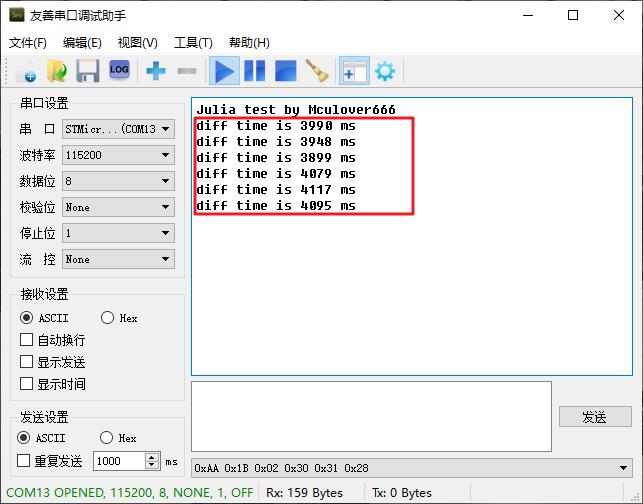

使用-O2优化等级，在开启 FPU 的情况下，「显示一帧平均需要4s左右」：
程序大小情况：
最后放上好看的Julia分形图：
