同步整流ic U7268是一款高性能副边同步整流控制器，当配合外置MOS使用时，可以替代肖特基整流二极管以提高系统效率。U7268支持High Side和Low Side配置，且内置有VDD高压供电模块，无需辅助绕组供电，降低了系统成本。U7268具有快速关断功能，支持断续工作模式(DCM)、准谐振工作模式(QR)及连续工作模式(CCM)。U7268内部集成有智能的开通检测功能，可以有效防止断续工作模式(DCM)中由于Vds振荡引起的SR误开通。
PCB 设计对同步整流ic U7268的性能会产生显著影响，设计同步整流电路时建议参考上图的内容。
1. 副边主功率回路 Loop1 的面积尽可能小。
2. HV 脚电压检测回路 Loop3 的走线尽可能短，面积尽可能小。
3. Loop1 和 Loop3 建议不要有交叠，以免干扰电压采样。
4. 驱动回路 Loop2 面积尽可能小。
5. VDD 电容推荐使用贴片电容，尽量紧靠IC，Loop4面积尽可能小。
6. 芯片GND跟MOS SOURCE 单点连接。

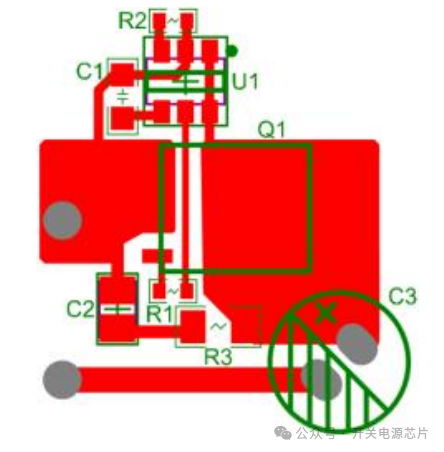

7. 下图为 PCB 布局设计参考，包含同步整流控制器，PDFN封装的MOSFET及变压器副边引脚和输出滤波电容等。其中R3和C2构成同步整流MOSFET的吸收电路，RC吸收电路尽可能小。
同步整流ic U7268内部集成有智能开通检测功能，可以有效防止断续工作模式(DCM)中由于Vds振荡引起的SR误开通，提高了系统效率及可靠性。在外置MOSFET开通瞬间，芯片漏-源(Drain- Source)之间会产生电压尖峰。为避免此类电压尖峰干扰系统正常工作导致芯片误动作，芯片内部集成有前沿消隐电路(LEB)。在LEB时间(典型值1.2μs)内，关断比较器被屏蔽，无法关断同步整流MOSFET，直至消隐时间结束！
