【导师问答】如何导入导出AD规则？PCB中的单面碳膜板怎么画？

1.最近在使用ad 09的时候出现Preferences选项无法打开？

答：可能是软件BUG了。也可以试试快捷键TP ，也能进入此设置页面。

2.如何导入导出AD规则？

答：首先按快捷键 DR  进入规则管理器，然后再左侧单机右键选择Export-rule 全选所有的规则，就可以导出了。

3.AD17在安装时一直提示路径有问题，我已经是默认了，怎么还有问题呀？

答：预计你这个安装包有问题，建议重新下载重新安装试试，AD安装包下载链接pcb联盟网上都有哦。

4.pcb中的单面碳膜板怎么画？

答：你在设计的时候，设计到一层就可以了，其他的没关系，不要有过孔，不要在另外一层有任何东西，这个就是单层板的设计。

5.AD怎么放置规律的过孔，弱电的电气安全间距？

答：一般建议每隔150mil，放置一个孔，或者参考下网站上的回流GND孔，这个是ALtium 14 之上才有的功能。

6.Altium Desiger软件，走线时如何将过孔放置在线的末端？

答：这种建议你先拉线设置一个快捷键，放置过孔设置一个快捷键，这样可以通过两个快捷键来实现。

7.AD19软件只要我一打开pcb就一直弹错误，软件奔溃，是怎么回事？

答：AD19很吃电脑配置，如果正常破解成功，出现这种情况，一般是配置跟不上，建议换个低版本。

8.AD中怎样制作测试点或放置测试点？

答：测试点一般指独立的PTH孔、SMT PAD、金手指、Bonding手指、IC手指、BGA焊接点，以及客户用于插件后测试的测试点。直接自己放置就可以了。

9.AD18下如何显示已隐藏的元件编号？

答：1.鼠标左键双击任意一个需要显示标号的器件（或者属性面板），设置显示出一个器件的。2.点击这个标号，鼠标右键，选择查找相似对象（相同的大小，丝印层等）。3.把标号属性设置为显示。

10.Part Name “DIODE_SCHOTTKY-3_MELF5_00X2_80_DL4735A” is renamed to "DIODE_SCHOTTKY_3_MELF5_00X2_80_".出现这种问题的原因是什么？请问一下如何解决？

答：Part Name长度超过31个字符，软件会自动删掉多出的字符，此警告可以忽略。

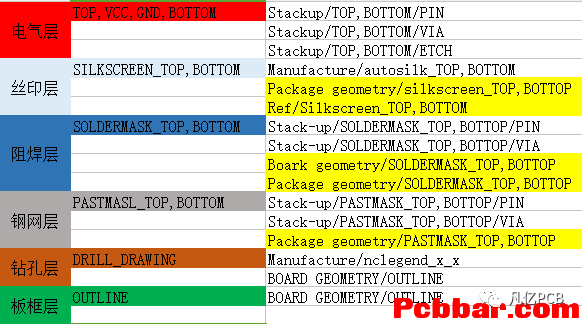

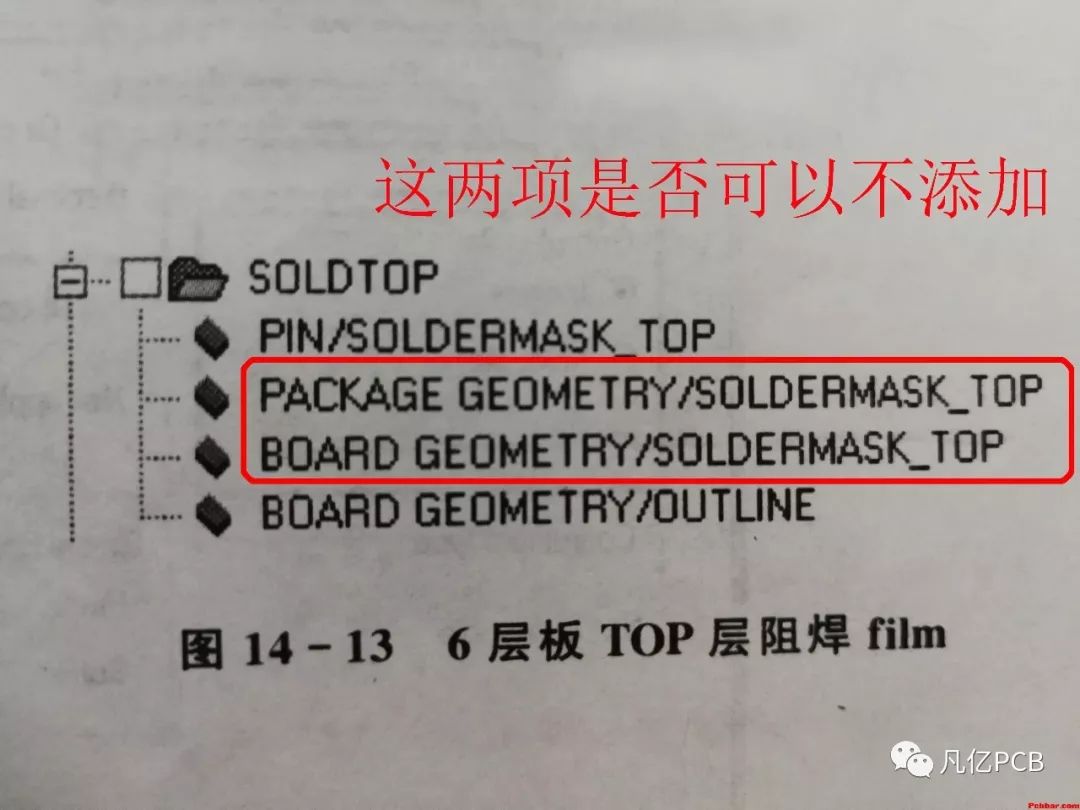

11.请教各位，生成光绘时，中间两项可以不加吗（如图所示）？画封装时、画板子时，这两个Subclads没添加任何信息。

答：如果确定不会遗漏阻焊信息，可以不加，黄色字表示可选择的层。
