技术解析｜特斯拉CybertruckPCS2电源转换系统

芝能智芯出品

特斯拉Cybertruck的电源转换系统（PCS2）代表了电动汽车电力电子领域的重大突破，其800V/48V架构、单板设计和平面变压器等创新技术，提升了功率密度和效率，还实现了与竞争对手相当的制造成本。我们根据PCS2的实际情况来做一些解读。

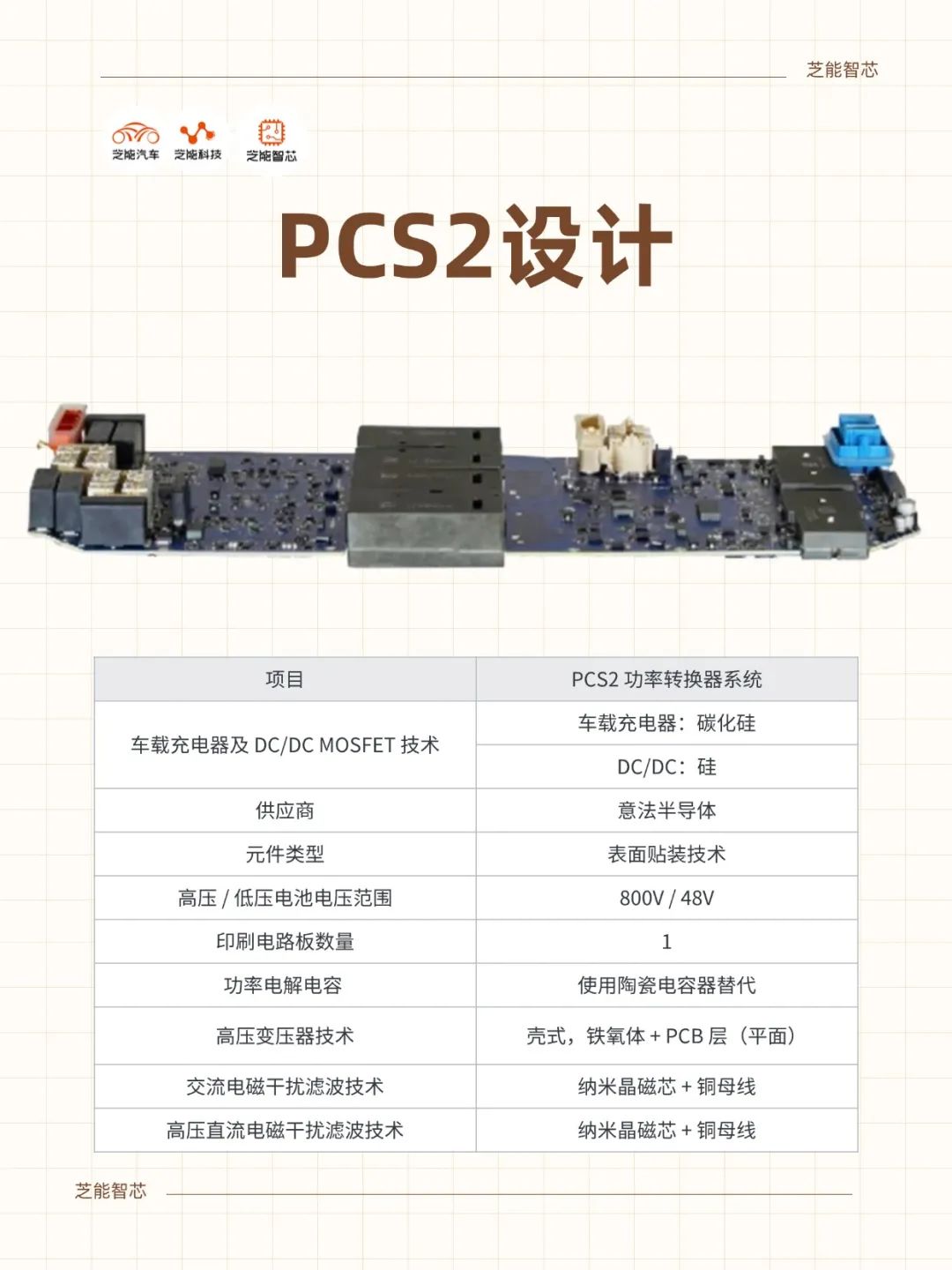

● 特斯拉PCS2的核心在于其高度集成的单板设计和创新的平面变压器技术。

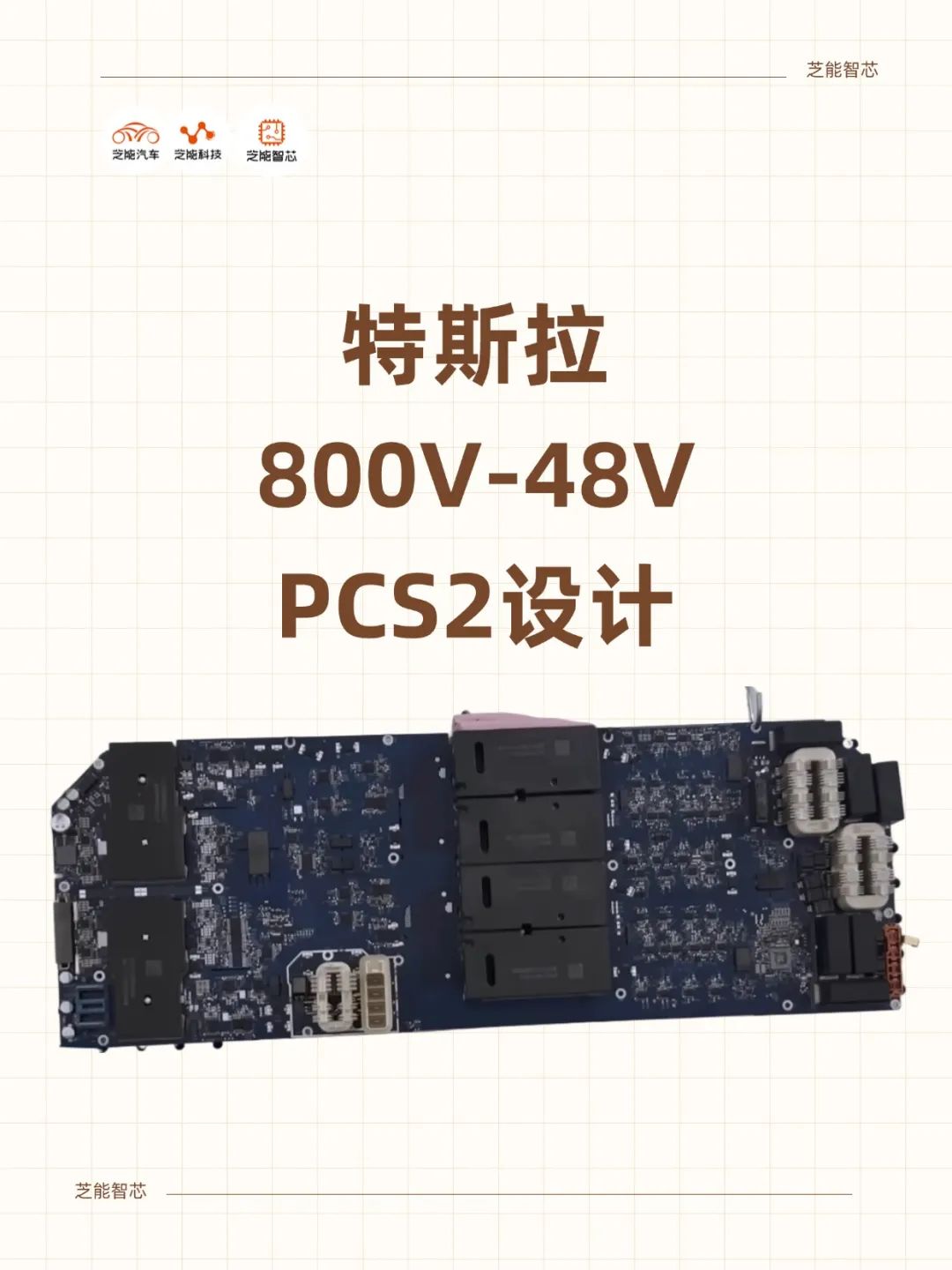

◎ 传统电源转换系统通常采用多块电路板布局，增加了系统厚度和组装复杂性。而PCS2通过单电路板设计，降低了系统体积和重量，优化了车内空间布局，还通过减少互联点降低了寄生损耗，从而提升能量传递效率。

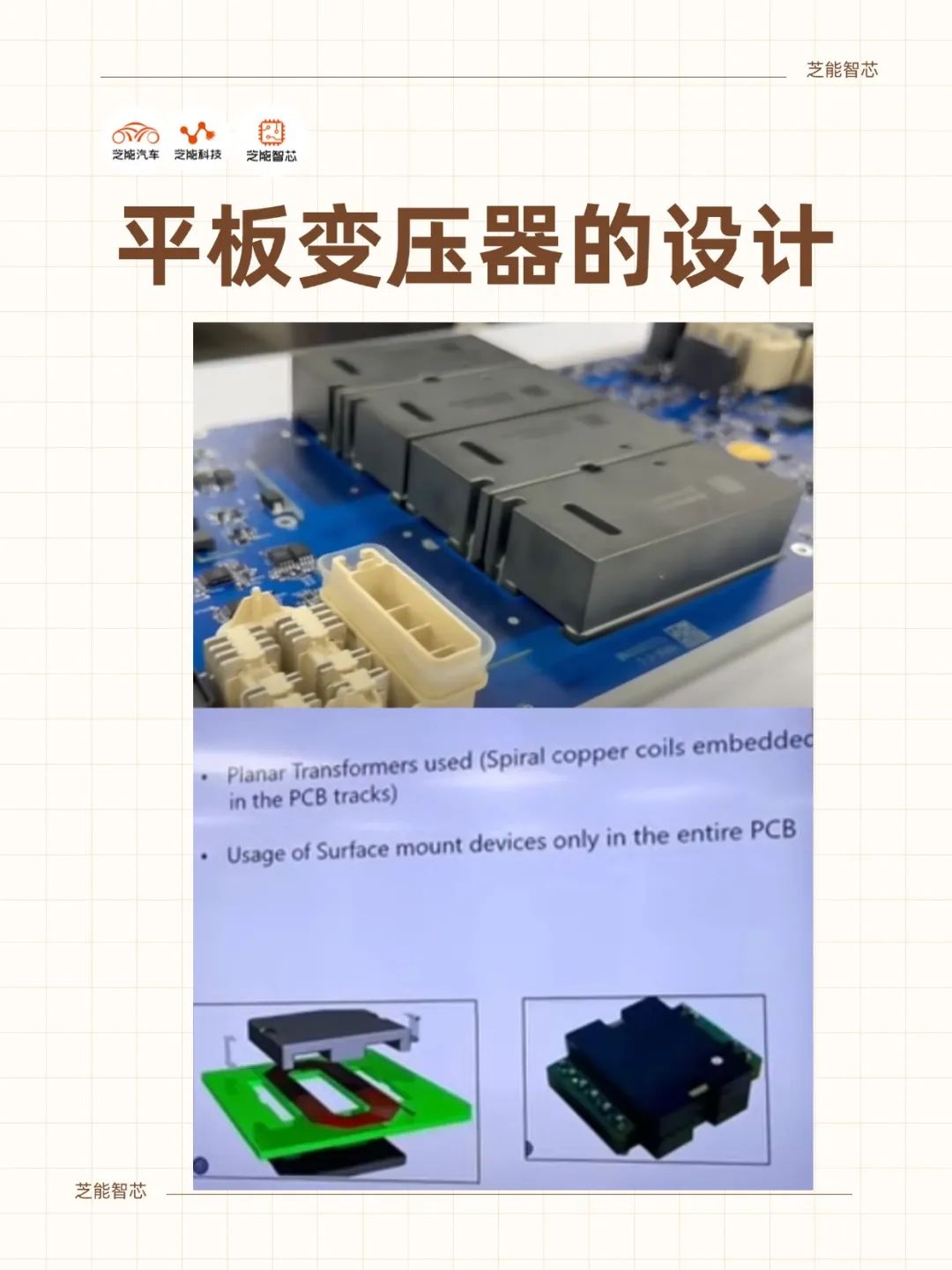

◎ 平面变压器是PCS2的另一大亮点。相较于传统铜线线圈变压器，平面变压器采用铁氧体磁芯和PCB铜层，结构更紧凑，减少了铜材使用量和外包成本，平面变压器支持表面贴装器件（SMD）的回流焊工艺，简化了PCB组装流程，进一步降低了生产复杂性，高集成设计体现了特斯拉在规模化生产和成本优化上的战略眼光。

● PCS2采用单一微控制器单元（MCU）控制所有操作，取代了竞争对手常用的多MCU方案，单MCU增加了PCB布线的复杂性，但显著减少了MCU占用空间和硬件成本。

这种极致集成的设计理念，不仅提升了系统的紧凑性，也为特斯拉在高端EV市场中的差异化竞争奠定了基础。

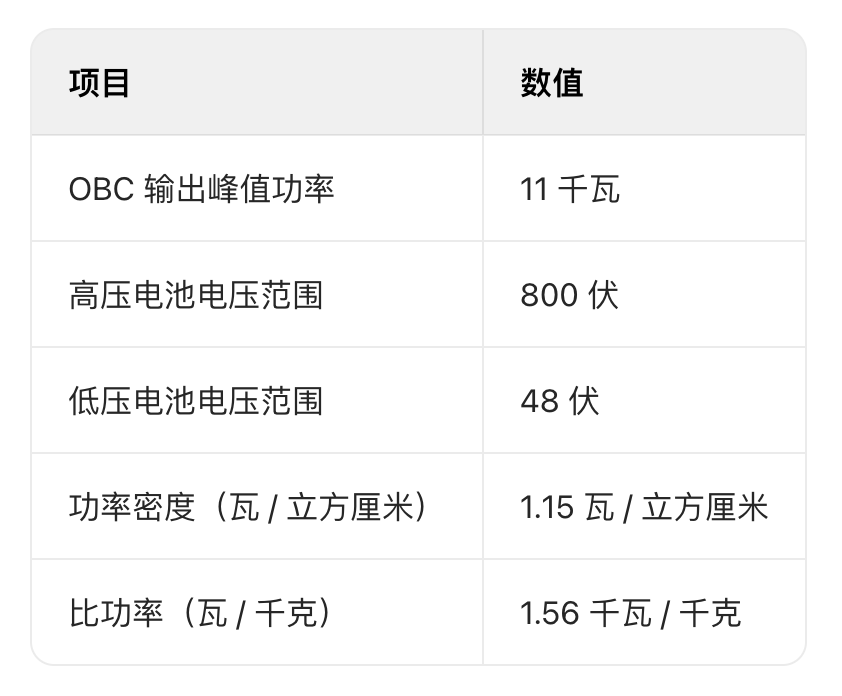

● PCS2在性能上展现了显著优势，板载充电器（OBC）峰值输出功率为11 kW，在特定功率（W/kg）方面比竞争对手高出22%，特斯拉能够在更轻的系统中提取更多功率，从而提升Cybertruck的续航和整体效率。

PCS2的功率密度（瓦/升）与部分竞争对手相当，这与其细长外形设计有关，特斯拉优先考虑与电池组的集成，而非追求极致的体积紧凑性，这种设计选择使其在高性能EV中实现了效率与实用性的平衡。

● 碳化硅（SiC）技术的应用是PCS2效率优势的关键。

SiC MOSFETs相较于传统硅IGBT具有更高的功率密度和耐热性，能够在800V高电压架构下减少能量损耗。

特斯拉通过优化PCB布局和采用平面变压器，进一步减少了寄生损耗，确保电池能量高效传递到驱动系统和辅助设备，高效能量管理对于Cybertruck这样一款高性能电动车尤为重要，需要在高功率输出与长续航之间找到最佳平衡点。

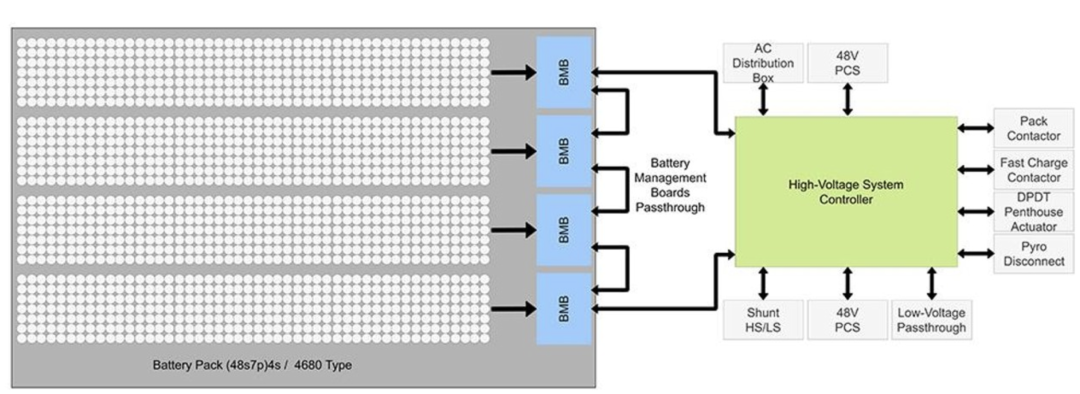

● 800V高电压架构为PCS2带来了更高的充电速度和效率，伴随着热管理和电磁干扰（EMI）的挑战。

◎ 特斯拉改进了热管理解决方案，导热垫和水冷系统，以有效散热SiC组件和800V架构产生的高热量。单板设计减少了热界面数量，相较于多板系统具有更高的散热效率。

◎ 在电磁干扰方面，单MCU设计增加了PCB布线的复杂性，可能带来潜在的EMI风险，通过精心的PCB布线和屏蔽技术缓解了这一问题，确保系统在高电压环境下的稳定性。

单MCU方案的复杂性仍是一把双刃剑，设计冒险性体现了特斯拉通过集成降低成本和复杂度的决心。

● PCS2的先进技术不可避免地带来了高昂的研发成本，通过多项策略实现了制造成本的优化。

在假设100万台生产量的情景下，PCS2每千瓦的制造成本与竞争对手的800V系统相当，仅比低电压系统高11%，得益于以下几个方面：

◎ 首先，单板设计减少了组件数量和组装成本；

◎ 其次，平面变压器降低了铜材和外包费用；

◎ 最后，SMD回流工艺简化了PCB生产流程，共同降低了生产复杂性，使特斯拉能够在保持技术领先的同时控制成本。

特斯拉的规模化生产和垂直整合能力进一步分摊了研发成本。800V架构和SiC技术的初期投资虽然巨大，但通过长期的效率提升和耐用性优势，特斯拉能够实现成本的动态平衡。

这种策略使其在高端EV市场中保持了竞争力，同时为未来成本下降（如SiC器件价格降低）预留了空间。

特斯拉的PCS2聚焦于OBC和DC/DC转换器的优化，集成度较低，但凭借单板设计和平面变压器，在性能和可制造性上是很有自己的想法的。

特斯拉Cybertruck的PCS2电源转换系统通过800V/48V架构、单板设计和平面变压器的融合，在功率密度和效率上树立了行业标杆，还通过精简设计和规模化生产实现了成本优化。
