💡💥冤种警报！上周末本羊毛精被实体店老板暴击：换个LED驱动要20大洋？血压瞬间飙到180的我闪现拼爹爹，9毛钱的救命链接直接让我瞳孔地震！现在捧着手机等快递的样子像极了等待爱情（省下19块1毛的快乐谁懂啊）...
拆解

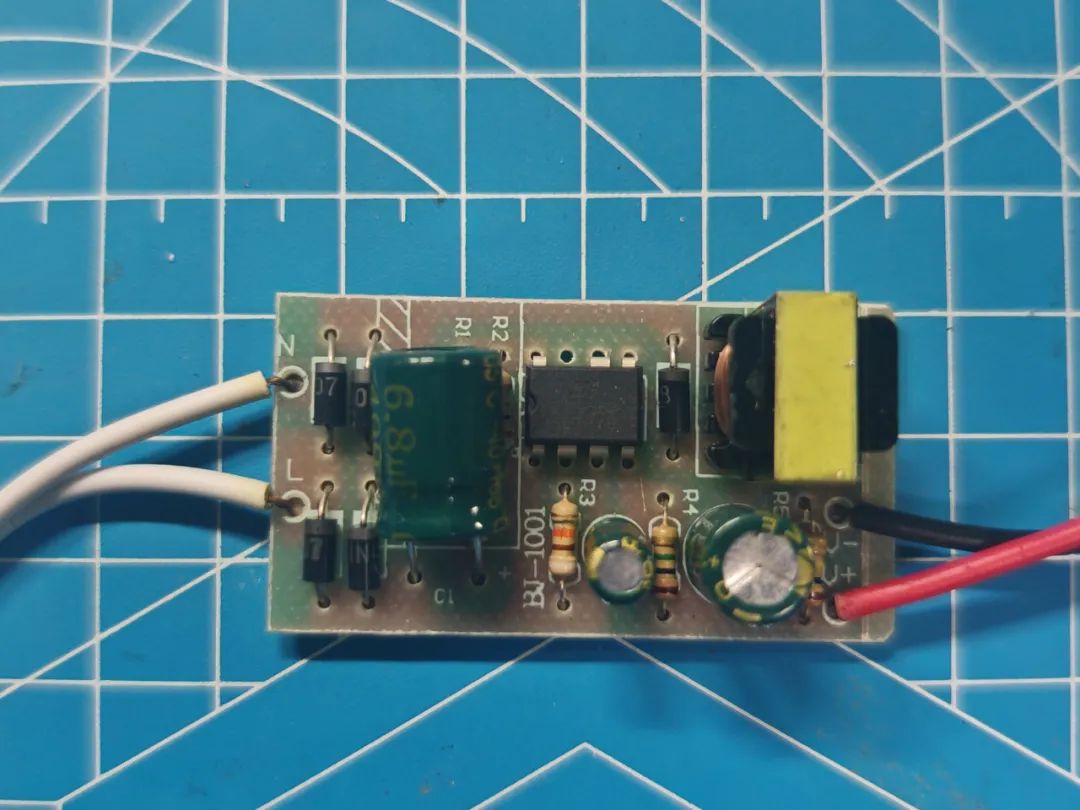

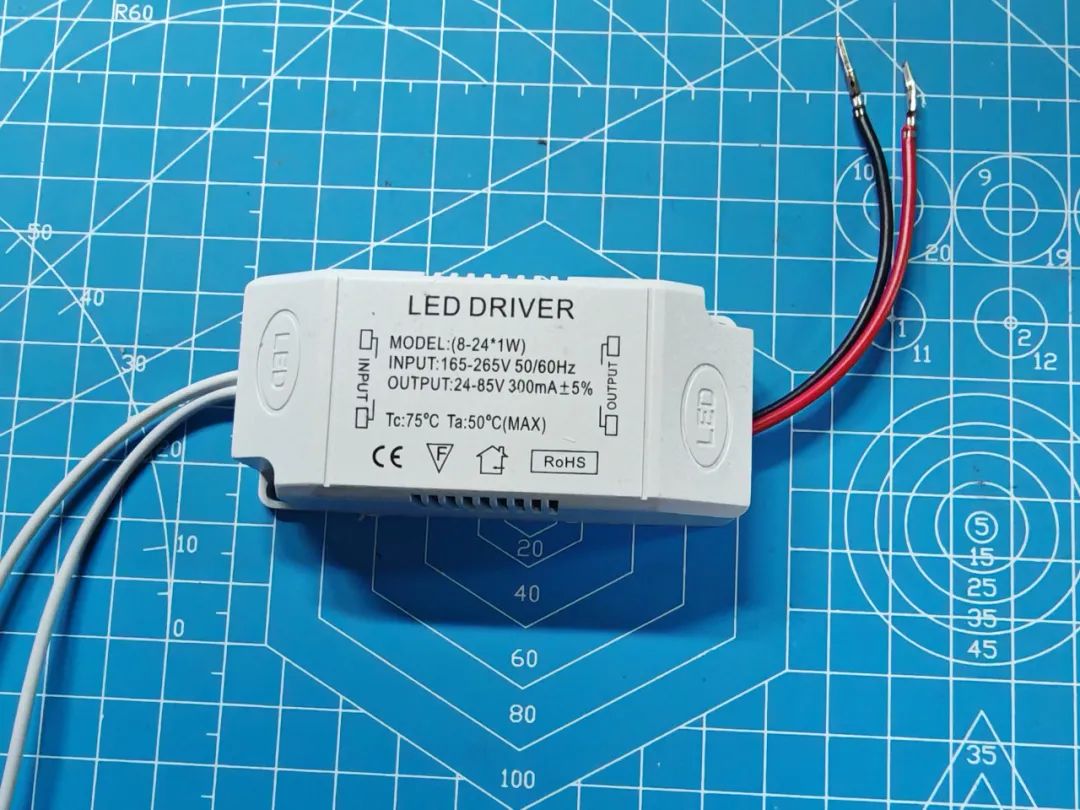

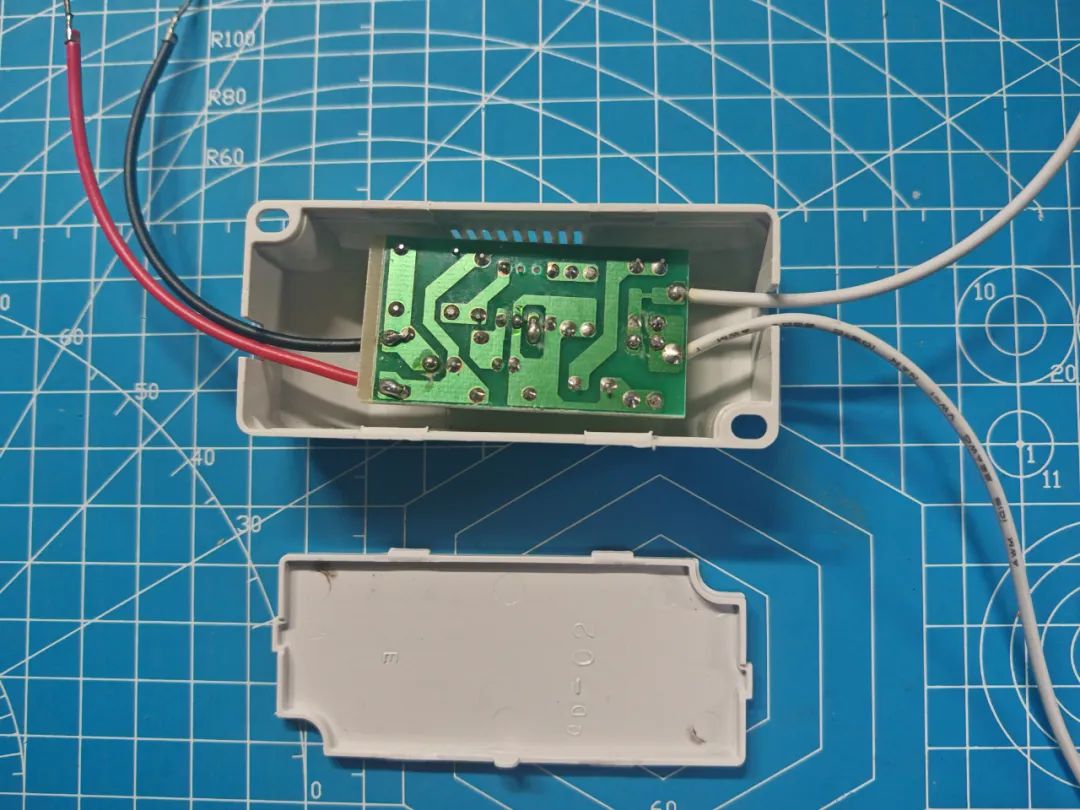

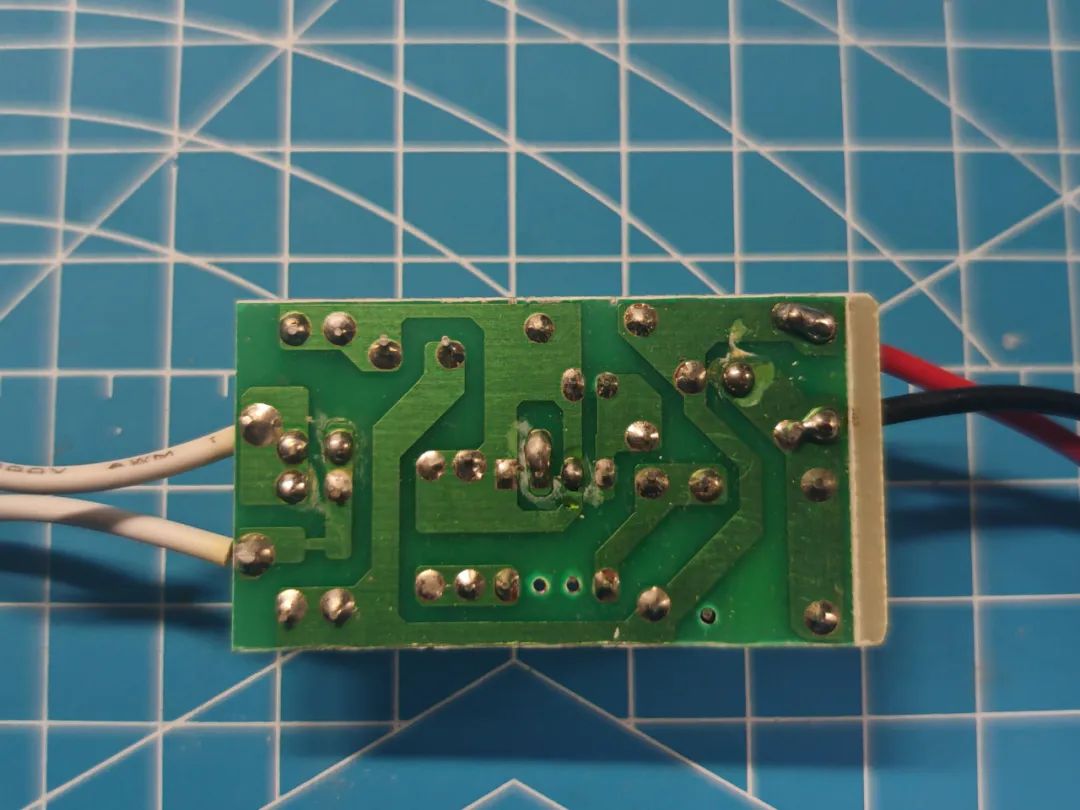

🧿这个是LED恒流驱动模块，应该用的是共模外科，上面写的什么CE啊，RoHS啊什么的一笑而过即可。看下参数，输入是165~265V 50/60Hz，输出是24-85V 300mA±5%。拆开看下里面的用料。单面PCB，可以理解毕竟只卖9毛。驱动芯片用的是SIC9553，是一款高精度的非隔离降压型LED控制器，适用于85V～265V全电压范围的小功率非隔离降压型LED照明应用，其他就是外围阻容器件。整个产品确实很简单PCBA+4根线材+外壳。
电路分析

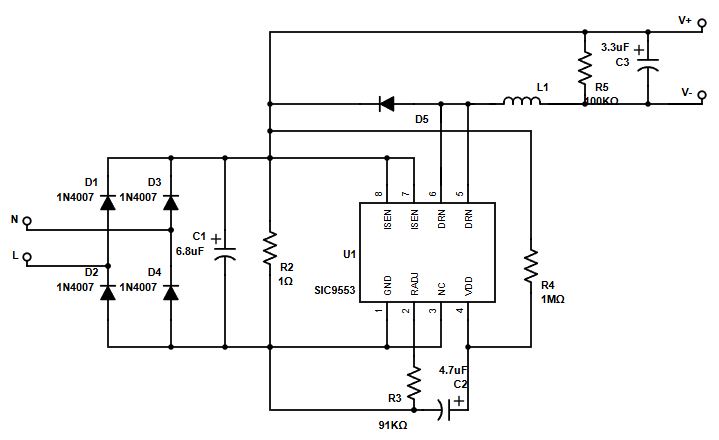

🧿小编处于职业习惯，对电路做了简单的抄解。整流桥+SIC9553的外围电路，外加一个负载电阻仿真电流源空载损坏。
SIC9553内置了高精度的采样、补偿电路，使得电路能够达到±3%以内的恒流精度，并且能够实现输出电流对电感与输出电压的自适应，从而取得优异的线型调整率和负载调整率。此外其还3内部集成了500V功率MOSFET，无需次级反馈电路，也无需补偿电路，加之精准稳定的自适应技术，使得系统外围结构十分简单，可在外围器件数量少，参数范围宽松的条件下实现高精度恒流控制，极大地节约了系统成本和体积，并且能够确保在批量生产时LED灯具参数的一致性。具备输出开短路保护、采样电阻开短路保护、欠压保护、输出过压保护、过温自适应调节等。其他阻容就不一一介绍了。
那么各位路过大神，帮忙算算厂家卖9毛的话是否能挣钱？反正小编觉着是够呛啊。
