本文我们来分析MAX20361的MPPT的原理，以及太阳能板的特性。

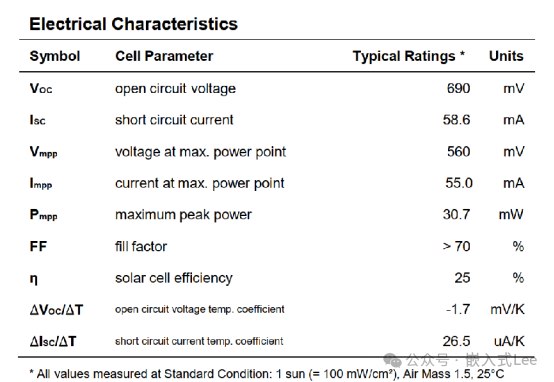

KXOB25主要参数如下

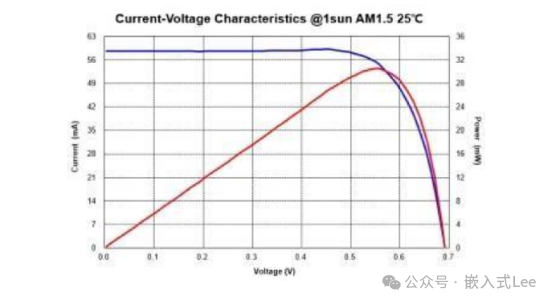

电压-电流关系 蓝色
电压-功率关系 红色
一段范围内电压变大，电流不变，所以功率增加
再继续增大电压则电流急剧下降，功率降低。
所以要找到最大功率点对应的工作电压，一般为开路电压的0.78左右。
560/690=0.81
当然不同照度等环境，下述曲线会变，但是形状偏移不大。
因为环境是动态的，所以要动态地找到最大功率点工作电压。

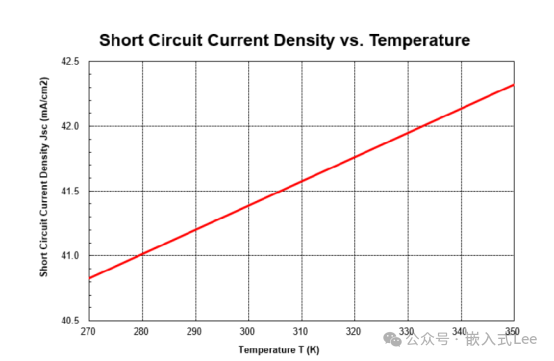

短路电流和温度关系:温度高，短路电流大

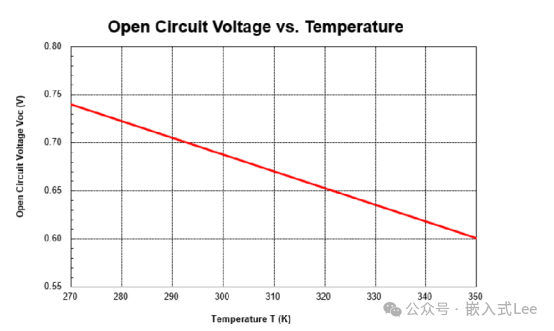

开路电压和温度关系: 温度高开路电压低

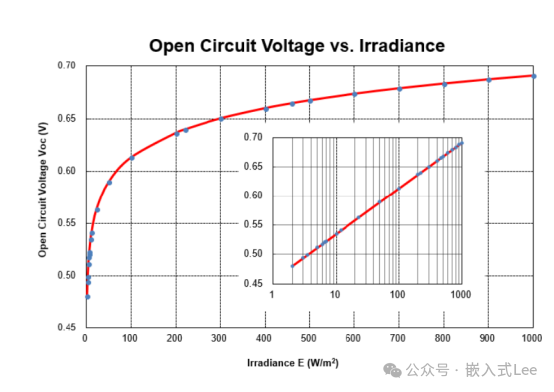

照度和开路电压关系:照度大开路电压大，对应一条曲线

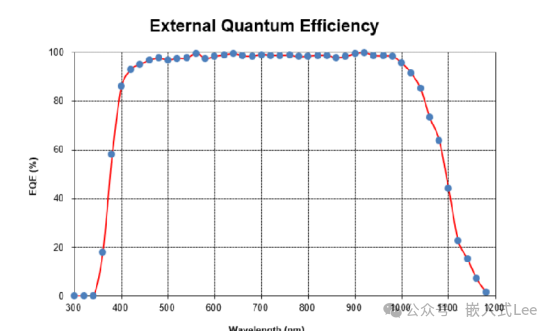

外量子效率:400~1000nM波长范围效率最高

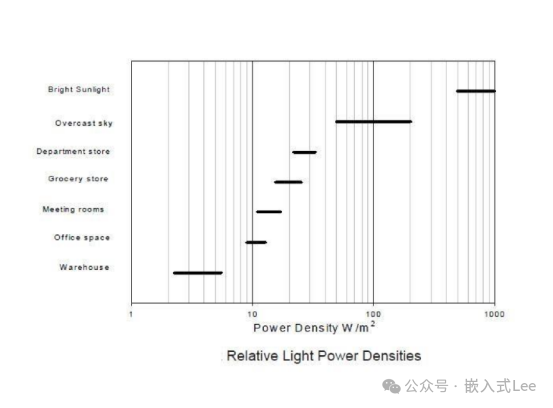

不同照度下功率
输入功率范围
15μW to over 300mW

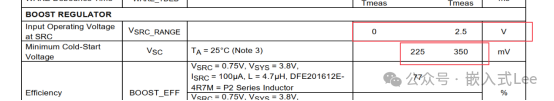

输入电压范围
最小冷启动电压225mV，最大2.5V
使用分数VOC方法的最大功率点跟踪（MPPT）技术

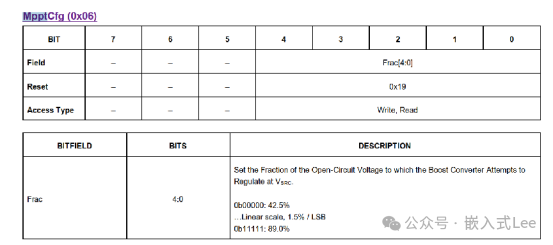

通过I2C接口可编程的分数VOC调节点，通过寄存器6配置
根据前面的太阳能板的电压-电流，电压-功率曲线
实际就是要找最大功率对应的电压
我们的依据是根据曲线该电压点是开启电压的0.78左右，
我们上述典型值就是560/690=0.81
但是环境变了开路电压会变，而这个0.81的系数变化不大，
所以我们只需要固定一个系数，并且不断测量开路电压，就可以知道对应的最大电压工作点，
虽然这个点不是所有环境最精准的，但是也差不太多，这种方式比较简单。
所以只需要做两件事，用户配置这个系数到寄存器6，硬件自动测量开路电压，然后根据计算出来的电压作为目标工作电压Vsrc(通过PWM实现，当然需要反馈需要测量Vsrc)。
在正常运行期间，MAX20361会自动测量开路电压并计算最佳SRC电压，以从太阳能电池传输最大功率。每个Tper[1:0]（0x07）（默认情况下为64 x Tmeas，Tmeas=50ms，每3.2s一次），或者当I2C请求时，内部升压将暂停Tmeas[5:4]（0x07]），并使用内部8位ADC测量SRC电压。
SRC调节点是通过将SRC处的测量电压乘以Frac[4:0]（0x06）字段来计算的。通电时，MAX20361将SRC电压调节到由Frac[4:0]值和VOC[7:0]默认值确定的水平。（例如，如果Frac[4:0]设置为80%，VOC[7:0]的默认值为29位小数，则SRC调节电压通常为230mV，即290mV的80%），直到执行第一次VOC测量或对VOC[7.0]寄存器进行I2C写入。
为了调整SRC测量时间，如果设置了ATmeas[3](0x07)位，MAX20361将根据上次测量的“采集计数”（HarvCntH/L寄存器）调制测量时间，如下表所示。
当ATper[2]（0x07）位被设置时，MAX20361会自动调整测量周期。上电复位后，设备忽略采集计数的第一个结果，并将第二个结果存储在HarvCntH和HarvCntL寄存器中。
如果任何未来的收获计数大于或小于现有存储的收获计数2倍，则Tper定时器将重置，并立即强制进行新的VOC测量。
可以通过FrcMeas[7]（0x07）位请求VOC测量。测量在Tmeas内开始，结果存储在VOCMeas（0x09）寄存器中，VOCordy[3]（0x01）位设置相应的中断。

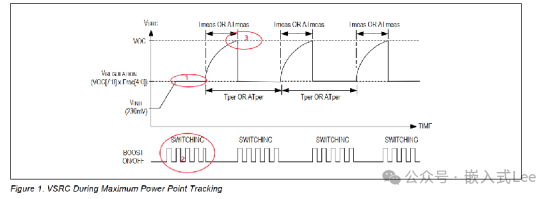

如下图所示
初始时VOCxFrac默认值为230mV，以此为目标BOOST
进行PWM开关进行调整，用户可以修改Frac，
硬件更新测量VOC得到新的VOCxFrac的目标电压，此时按照新的目标电压BOOST调整(PWM输出，加测量Vsrc反馈最终跟踪目标值)，
可以看到PWM频率是不固定的。

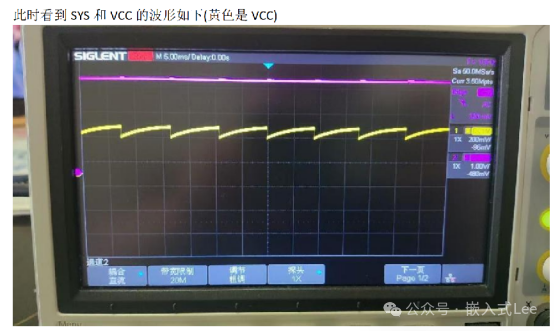

实测VCC波形如下
以上分享了太阳能板的特性，以及MAX20361的MPPT的原理，为后面调试测试MAX20361打下基础。
