很多单片机开发者，即使有一定经验，也可能对芯片内部的运作机制不甚了了。
你写的代码，烧录进去，灯亮了，串口通了，电机转了，感觉挺神奇，但具体是芯片内部哪个小零件在干活，它们之间又是怎么协同工作、传递信息的，是不是有点模糊？
或者，你想优化程序性能，减少功耗，但因为不清楚硬件的工作机制，不知道从哪里下手，只能凭感觉调整，效果嘛…随缘？
遇到奇奇怪怪的 Bug，比如某个外设突然不听使唤，或者程序莫名其妙跑飞，调试起来像是在猜谜，只能一遍遍试错，心里默念“玄学，这绝对是玄学”？
翻开厚厚的数据手册（Datasheet），看到密密麻麻的寄存器地址、总线架构图、时钟树，是不是感觉像在读天书，恨不得直接跳到代码示例那一页？
以上，都是我以前学单片机经历过的问题。
这种“知其然不知其所以然”的状态，短期内似乎不影响你完成基本功能开发，但长远来看，它会成为你技术成长的隐形天花板。
你会发现，当问题超越了简单的逻辑错误，涉及到硬件时序、资源冲突、中断优先级等底层问题时，缺乏内部结构知识会让你束手无策，大大延长调试时间。
不懂CPU如何取指执行，不了解内存访问速度差异，不清楚外设与CPU的交互方式（轮询、中断、DMA），你就很难写出真正高效、低耗的代码。
无法根据具体应用场景，合理选择芯片资源，有效规划内存使用，设计健壮可靠的系统架构。比如，在多任务环境下，不理解中断和上下文切换，就容易写出有潜在风险的代码。
像实时操作系统（RTOS）的移植与应用、复杂驱动程序的开发、底层协议栈的理解等进阶内容，都建立在对单片机硬件结构深刻理解的基础上。
放心，我们不搞纯理论轰炸。这篇文章会用大白话，为你梳理单片机最核心的三个组成部分：CPU、内存、外设，并讲清楚它们之间是如何通过总线系统协同工作的。
读完后，你将：
•在脑海中建立一个清晰的单片机内部宏观模型。
•理解代码是如何被执行，数据是如何被存储和访问的。
•明白外设是如何被控制，以及它们如何与CPU互动的。
•更有信心地阅读数据手册，理解那些看似复杂的术语和图表。
•为后续学习更高级的主题（如中断、DMA、RTOS）打下坚实的基础。
一个单片机（Microcontroller Unit, MCU）就像一个微型的计算机系统，被集成到了一块芯片上。它虽小，五脏俱全，主要包含以下几个关键部分：
1. 中央处理器 (CPU)：不知疲倦的大脑
CPU是单片机的核心，是真正干活的那个“老大哥”。它的主要职责是：
•取指令： 从存储器（通常是Flash）中，按照程序计数器（PC）的指示，读取下一条要执行的指令。
•译码： 分析这条指令，搞明白要做什么操作（比如加法、数据搬运、跳转等）。
•执行： 调用相应的运算单元（如ALU算术逻辑单元）或控制单元，完成指令要求的工作。这可能涉及到读写内存数据、操作外设寄存器等。
市面上常见的单片机CPU核有多种，比如经典的8051，或者现在更主流的ARM Cortex-M系列（M0, M3, M4, M7等）。不同的核，其指令集、运算能力、功耗特性有所不同，但其基本工作原理——取指、译码、执行——是相通的。
简单来说，CPU就是那个严格按照你的代码（编译后的机器指令）一步步执行，完成各种计算、判断和控制任务的“执行者”。它很忙，一直在不停地奔跑。
2. 内存 (Memory)
程序代码和运行时产生的数据总得有地方放吧？这就是内存的任务。单片机中的内存主要分为两大类：
•程序存储器 (Program Memory)：通常是 Flash Memory
￮特点：非易失性（掉电后数据不丢失）。
￮用途：存放你编写、编译后的程序代码（机器指令）。CPU就是从这里读取指令来执行的。通常容量较大（几十KB到几MB不等）。它一般是只读的（在程序运行时），需要特殊的编程操作才能写入。
•数据存储器 (Data Memory)：通常是 SRAM (Static RAM)
￮特点：易失性（掉电后数据丢失）。读写速度非常快。
￮用途：存放程序运行时产生的临时数据、变量、函数调用的栈信息、动态分配的堆空间等。CPU进行计算时，需要频繁读写SRAM。容量相对Flash较小（几KB到几百KB不等）。

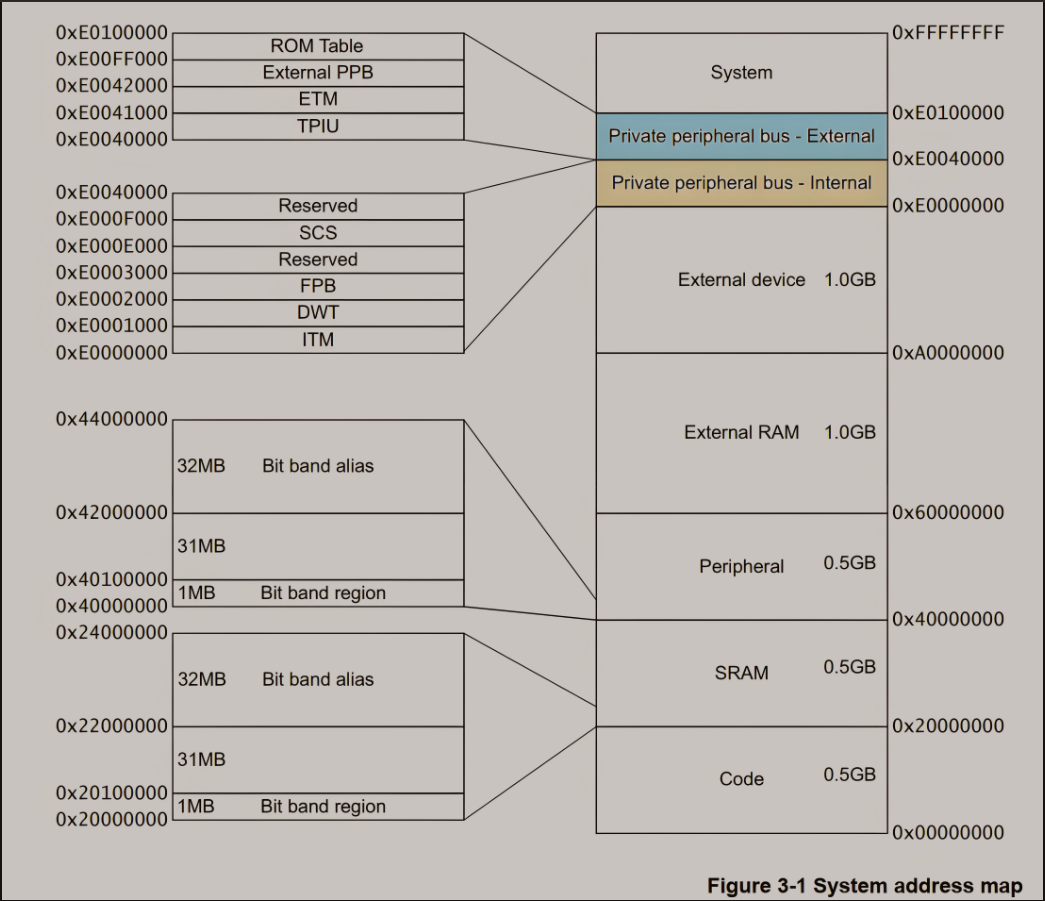

内存映射 (Memory Map)：
这是一个至关重要的概念！在单片机内部，无论是Flash、SRAM，还是后面要讲的外设寄存器，它们都被统一安排在一个地址空间内。就像城市地图，每个存储单元或寄存器都有一个唯一的地址编号。CPU想要访问某个位置（读数据、写数据、取指令），就通过这个地址去定位。
数据手册里通常会有一张内存映射图，告诉你哪个地址范围对应Flash，哪个范围对应SRAM，哪个范围又分配给了哪个外设。看懂这张图，你就知道该如何通过地址去访问特定的硬件资源了。
3. 外设 (Peripherals)
要与外部世界互动，就需要各种各样的外设。外设是单片机感知外部信号、控制外部器件的接口。常见的外设包括：
•GPIO (General Purpose Input/Output)： 通用输入输出口。可以配置为输入（检测外部高低电平）或输出（控制LED亮灭、驱动继电器等）。这是最基本、最常用的外设。
•UART (Universal Asynchronous Receiver/Transmitter)： 异步串口。用于与其他设备（如电脑、传感器模块）进行串行通信。
•SPI (Serial Peripheral Interface) / I2C (Inter-Integrated Circuit)： 串行通信接口。常用于连接其他芯片，如传感器、存储器、显示屏等。
•Timers/Counters： 定时器/计数器。可以用来产生精确的延时、测量时间间隔、生成PWM波（控制电机转速、呼吸灯效果）等。
•ADC (Analog-to-Digital Converter)： 模数转换器。将外部的模拟信号（如传感器电压）转换为数字值，供CPU处理。
•DAC (Digital-to-Analog Converter)： 数模转换器。将CPU处理后的数字值转换为模拟信号输出。
•...还有看门狗(Watchdog)、DMA控制器、USB接口、CAN控制器等等，根据芯片型号不同而异。
外设是如何被CPU控制的？
答案是：通过寄存器 (Registers)。
每个外设内部都有一组寄存器，它们就像这个外设的控制面板和状态显示屏。这些寄存器也被映射到了内存地址空间中（就是前面说的内存映射）。
CPU通过向这些特定地址写入不同的值，来配置外设的工作模式（比如设置GPIO是输入还是输出，配置UART的波特率），启动或停止外设工作，发送数据等。同时，CPU也可以通过读取这些寄存器，来获取外设的状态（比如串口是否接收到数据，ADC转换是否完成）或接收到的数据。
所以，我们平时在代码里包含的那些stm32f10x.h或类似的头文件，里面定义的大量宏，很多就是这些外设寄存器的地址和位的含义。我们调用库函数配置外设，其底层本质就是在读写这些特定地址的寄存器。

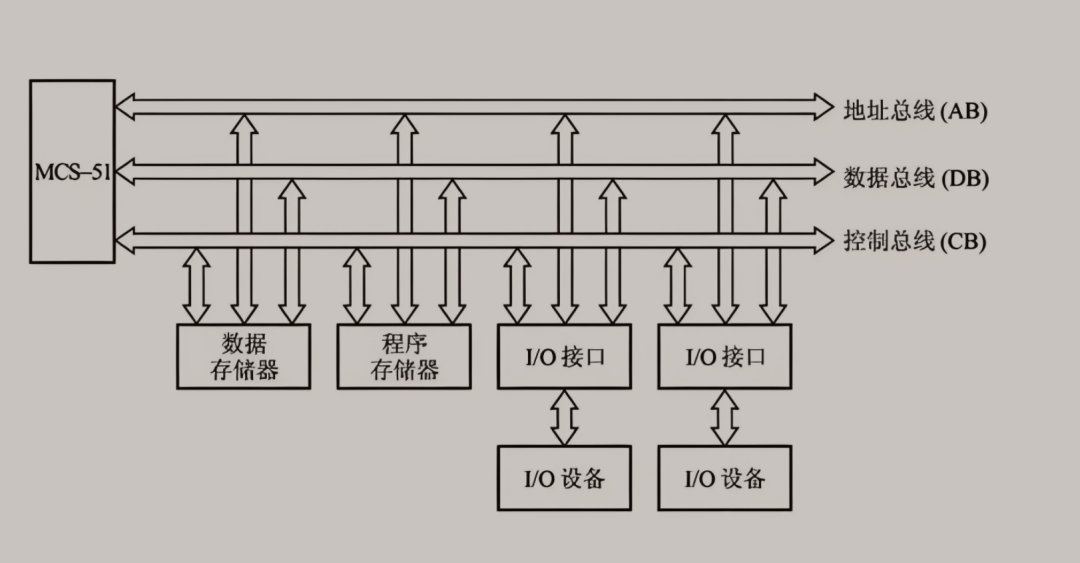

4. 总线 (Bus)
CPU、内存、外设，这三大块不是孤立存在的。它们需要一种方式来互相传递信息（地址、数据、控制信号）。这个信息通道就是总线。
你可以把总线想象成单片机内部的高速公路系统：
•地址总线 (Address Bus)： 单向，由CPU发出。CPU想访问某个内存单元或外设寄存器时，就把它的地址放到地址总线上。地址总线的宽度决定了CPU能访问的最大内存空间（例如32位地址总线可以访问2^32=4GB地址空间）。
•数据总线 (Data Bus)： 双向。用于在CPU、内存、外设之间传输实际的数据。数据总线的宽度决定了一次能传输多少位数据（如8位、16位、32位）。
•控制总线 (Control Bus)： 传输控制信号。比如CPU发出的读信号或写信号，内存或外设发出的就绪信号、中断请求信号等。它负责协调整个数据传输过程。
当CPU要从SRAM读取一个变量时，大致过程是：
1.CPU将该变量的地址放到地址总线上。
2.CPU在控制总线上发出“读”信号。
3.SRAM接收到地址和读信号，找到对应的数据。
4.SRAM将数据放到数据总线上。
5.CPU从数据总线上取走数据。
当CPU要向GPIO端口写入数据以点亮LED时，过程类似：
1.CPU将GPIO端口数据寄存器的地址放到地址总线上。
2.CPU将要写入的数据（比如0xFF）放到数据总线上。
3.CPU在控制总线上发出“写”信号。
4.GPIO外设接收到地址、数据和写信号，将数据锁存到其内部的数据寄存器中，从而改变引脚电平。
总线架构的学问：

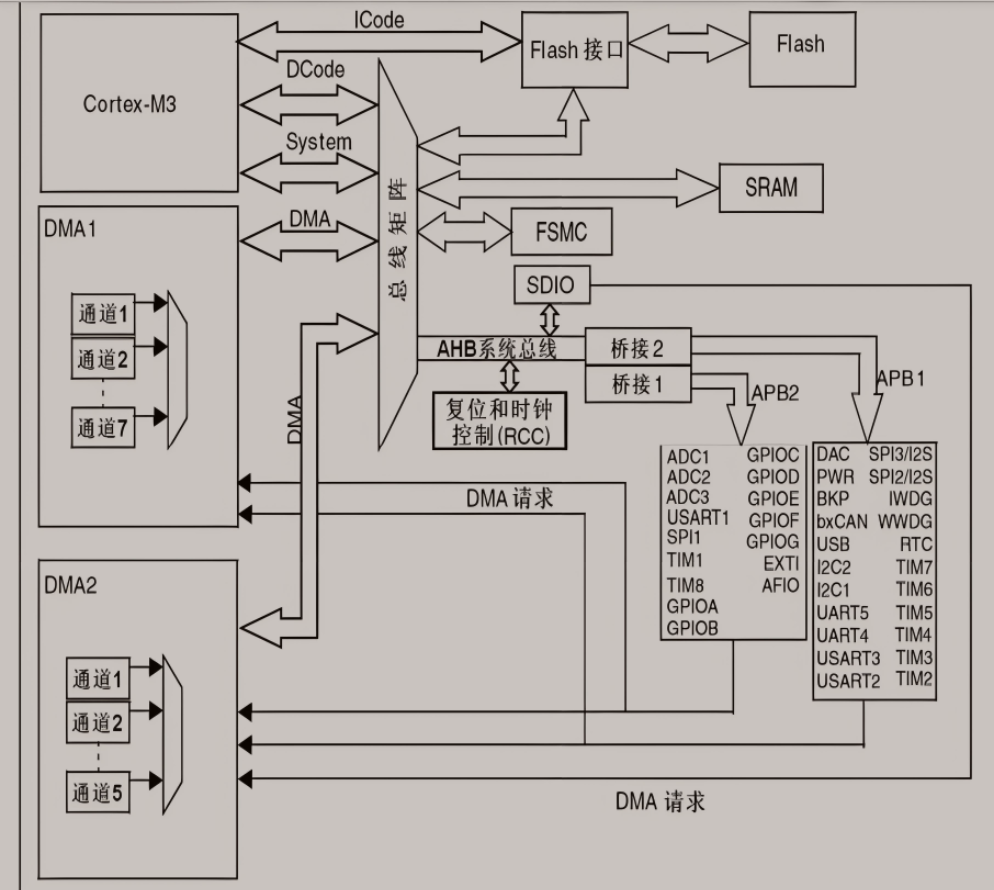

在一些性能较高的单片机（如ARM Cortex-M3/M4/M7）中，通常不止一条总线。
可能会有高速总线（如AHB, Advanced High-performance Bus）连接CPU、Flash、SRAM等需要快速访问的部件，以及低速总线（如APB, Advanced Peripheral Bus）连接大部分外设。这样做是为了平衡性能和功耗，避免慢速外设拖慢高速部件的访问。
数据手册中的总线架构图就是描绘这种连接关系的。
中断与DMA
除了CPU主动读写，外设也能主动“打扰”CPU。
当外设完成某个任务（如串口收到数据、ADC转换完毕、定时器溢出）时，它可以向CPU发送一个 中断请求 。CPU收到中断请求后，如果允许该中断，就会暂停当前正在执行的主程序，转而去执行一个预先设定好的 中断服务函数 (Interrupt Service Routine, ISR)，处理这个外设事件，处理完毕后再返回主程序断点处继续执行。中断机制极大地提高了CPU效率，避免了CPU需要不断轮询检查外设状态的低效做法。
DMA (Direct Memory Access) 则更进一步。对于大量数据的传输（比如从ADC连续采集数据存入内存，或者将内存中的图像数据发送到显示屏），如果让CPU一个字节一个字节地搬运，会非常占用CPU资源。
DMA控制器就像一个“搬运工”，CPU可以配置好DMA，告诉它源地址、目标地址、传输数量，然后DMA就可以在不需要CPU干预的情况下，直接在外设和内存之间，或者内存与内存之间高速传输数据，传输完成后再通过中断通知CPU。这极大地解放了CPU，让它可以去做更重要的计算任务。
理解中断和DMA的工作原理，同样离不开对CPU、内存、外设以及它们之间总线连接关系的认识。
单片机虽小，其内部却是一个组织严密、分工明确、协作高效的微型世界。理解了CPU的统领、内存的支撑、外设的感知与执行，以及总线的连接，你就掌握了解读数据手册、高效调试、优化性能、设计稳健系统的“金钥匙”。不再隔“芯”看物，方能随“芯”所欲。
