MOSFET导通过程中的开关损耗如何计算？1200字手把手教你搞定这个电路知识点

▼关注微信公众号：硬件那点事儿▼

交叉损耗是啥？

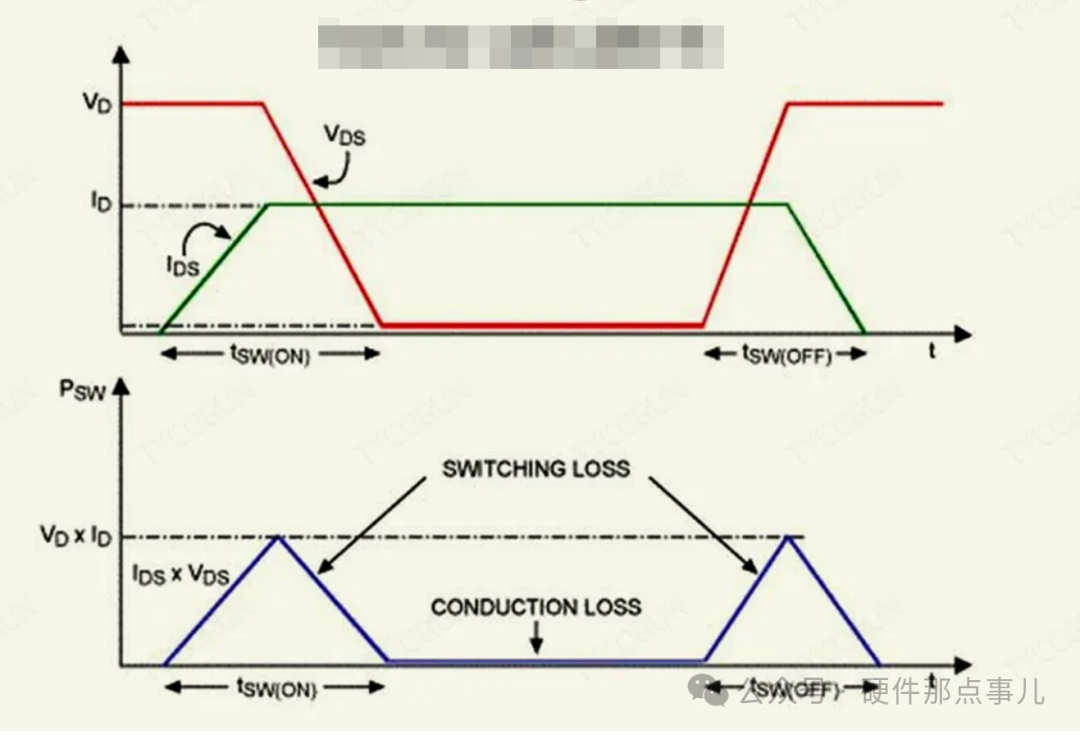

交叉损耗是MOSFET在开关过程中，比如从关断到导通产生的功耗。那它为啥会产生呢？原因是MOSFET导通时，漏源电压Vds和电流ID不是瞬间变化的，而是有个过渡过程。这段时间里，电压和电流同时存在，功率 Vds× ID就会产生损耗。

那为啥要算它呢？

交叉损耗直接影响MOSFET的发热和效率，尤其在高频开关电路，比如DC-DC转换器中，频率高了，损耗累积就很可观，散热设计就得跟上。

Vin:输入电压

Io:负载电流

tcrossturnon：交叉时间(导通过程中的电压电流重叠时间)

fsw:开关频率

2.交叉时间的计算：tcrossturnon

交叉时间tcrossturnon是MOSFET从关断到完全导通的过渡时间，计算方法如下:

t2：栅极电压从阈值电压VT上升到米勒平台电压所需的时间。

t3：米勒平台阶段，漏源电压Vds从高电压下降到导通状态的时间。

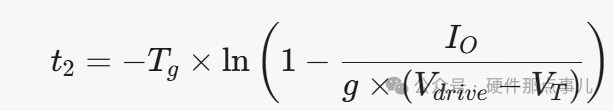

2.1.计算t2：栅极充电时间

Tg:栅极充电时间常数:

Rdrive:驱动电阻，假定是2Ω

Cg:栅极电容，假定是300pF（包括栅源电容Cgs 和栅漏电容Cgd)

Io:负载电流，假定是22A

g:MOSFET的跨导，假定是100S

Vdrive:驱动电压，假定是4.5V

VT:阈值电压，假定是1.05V

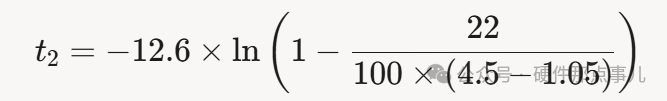

代入公式可得：

t2是栅极电压从阈值电压上升到米勒平台的时间，这段时间MOSFET刚开始导通，电流ID逐渐上升，但Vds还没明显下降。

2.2.计算t3：米勒平台时间

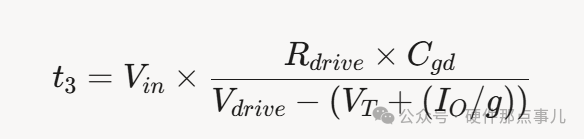

公式如下：

Vin:输入电压，假定是15V

Rdrive:驱动电阻，假定是2Ω

Cgd:栅漏电容，假定是0.75 pF

Vdrive, VT, Io, g假定值同上：

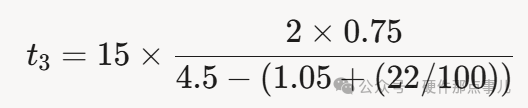

代入公式：

t3是米勒平台阶段，栅极电压被"卡住"，因为栅漏电容Cgd在充电，Vds 快速下降，电流ID已经接近满载，这段时间是交叉损耗的主要来源。

那么总交叉时间tcrossturnon计算如下：

代入公式：

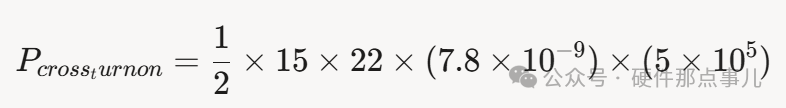

假定开关频率是500KHz，那么：

0.64W的交叉损耗是在500kHz开关频率下的功耗，说明MOSFET每次开关都会产生微小损耗，频率越高，累积损耗越大。

1.驱动电阻越小，栅极充电越快，t2和t3都会缩短。比如把Rdrive从2Ω降到1Ω，Tg变成6.3ns，t2和t3都会减半，损耗也能降到0.32W左右。

2.选择Cgd小的MOSFET，缩短米勒平台时间。

3.如果能把频率从500kHz降到250 kHz，损耗直接减半到0.32W。但频率低了，可能会影响电路性能，比如增大电感和电容的体积。

4.0.64W损耗不算大，但如果MOSFET还有导通损耗（I × I × RDS(on)）和其他损耗，整体发热可能需要散热片。

通过上面的实例可以发现，MOSFET的交叉损耗主要是导通过程中电压和电流重叠产生的，算下来是0.64W，主要由t2（栅极充电）和t３（米勒平台）决定。设计时可以降低驱动电阻、选Cgd小的MOSFET，或者降低开关频率来优化。
