惊呆，指甲盖大小的开发板！却能塞下这么多功能...还有MCU+FPGA

大家好，我是麦鸽。

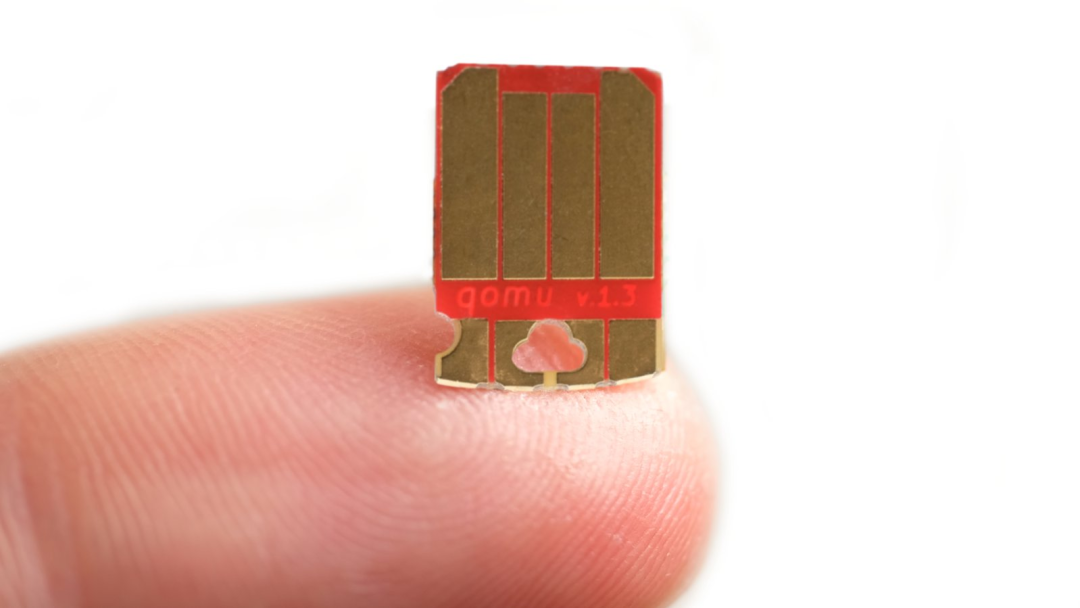

最近看到一款非常迷你开源的开发板 qomu-dev-board，只有指甲盖大小，但是性能还是很强的，下面来简单介绍一下。

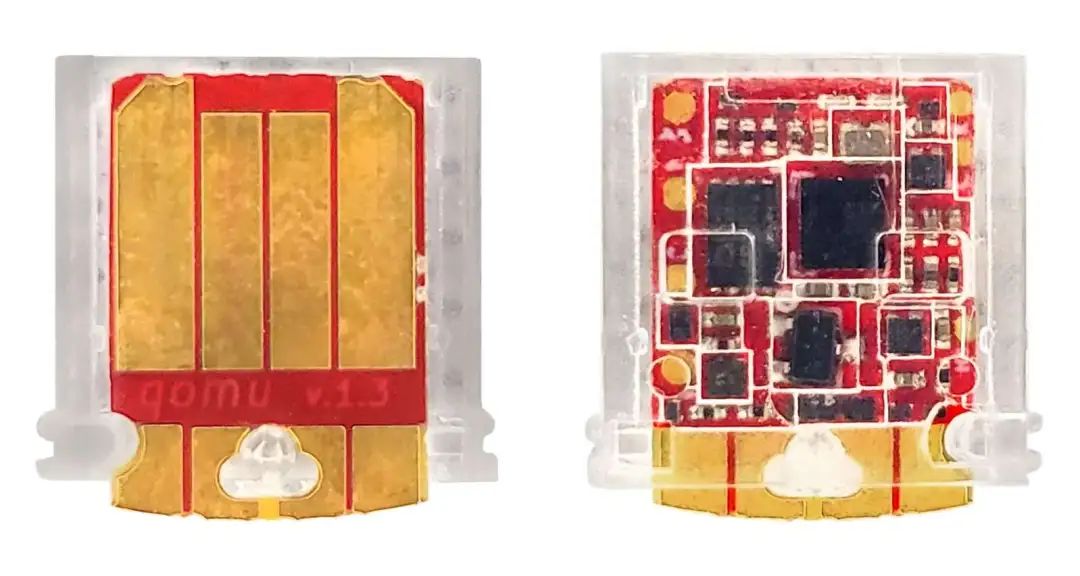

这款开源开发板外形就是一个USB接口大小，可轻松插入任何USB Type-A端口，随时随地进行项目开发。

一 硬件架构

Qomu的核心为QuickLogic EOS S3异构计算平台；

QuickLogic（快辑半导体）是一家专注于超低功耗可编程逻辑技术的半导体公司，成立于1988年，1999年在纳斯达克上市

这个平台主要包含以下三类模块：

1. 主控单元搭载ARM Cortex-M4F处理器，主频80MHz，配备512KB SRAM，支持运行Zephyr/FreeRTOS等实时操作系统，负责传感器数据采集、通信协议处理等基础任务。

1. 硬件加速单元：集成嵌入式FPGA（eFPGA），包含2400个逻辑单元和64KB专用RAM，支持动态重构电路。该单元可处理机器学习推理、加密算法等计算密集型任务，功耗控制在0.8W级别。

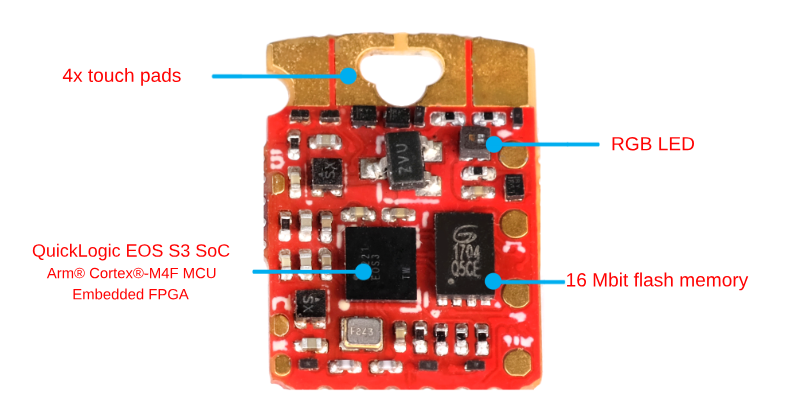

2. 扩展接口：  体积虽然小，但是该有的功能，还是挺全的；

• 4个电容式触摸传感器，支持多点触控检测
• 板载RGB LED状态指示器
• 16MB QSPI闪存，用于存储算法模型与固件
• USB-C接口，支持直连编程与供电

二 软硬件开源

项目已经托管到github上了，不过已经有一些时间没有更新了。

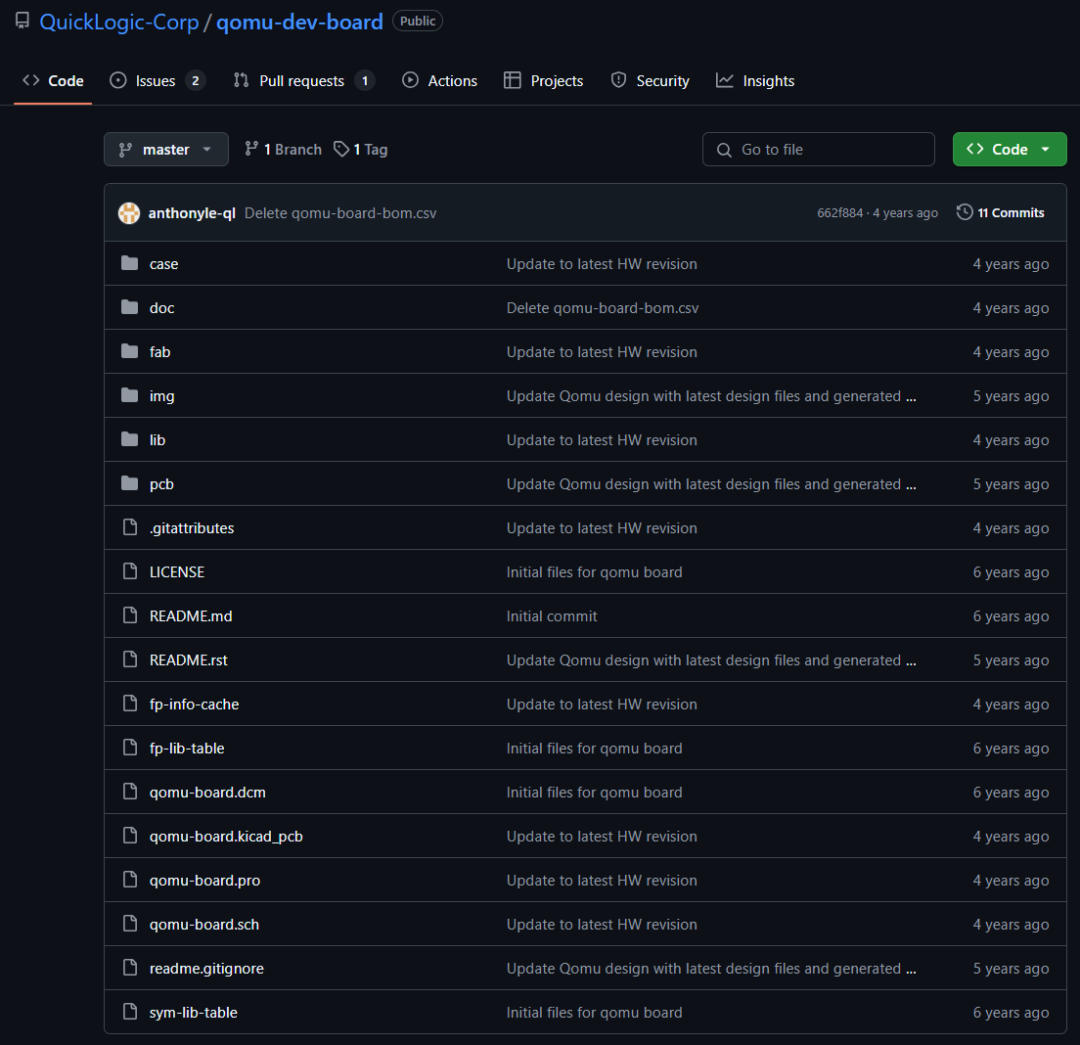

仓库地址：https://github.com/QuickLogic-Corp/qomu-dev-board

硬件设计

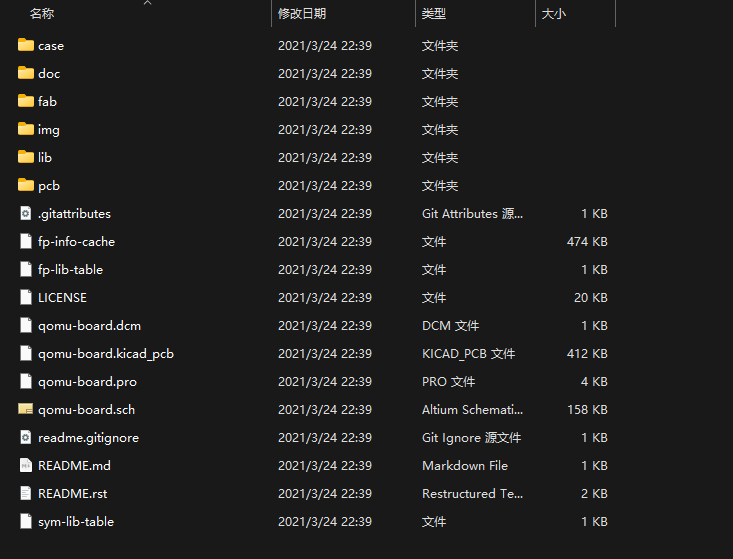

在GitHub仓库qomu-dev-board中的资料都完整公开了，非常详细，包括；

• PCB原理图
• 3D外壳模型
• 物料清单（BOM）
• 用户手册
• 芯片datasheet

可以直接拿过来进行借鉴和学习一下；

最后，这个片子感觉还是比较小众的（也可能是我接触的比较少🐶），主要用于超低功耗语音交互和传感器密集型边缘计算场景，与通用型MCU（如STM32）或高性能FPGA（如Xilinx Artix）的目标市场重叠度较低。

另外耳机领域，高通QCC512x等蓝牙SoC已集成类似功能，部分厂商倾向于采用单芯片方案以降低成本。
