12V单高压20W-25W
氮化镓快充芯片U8722BAS

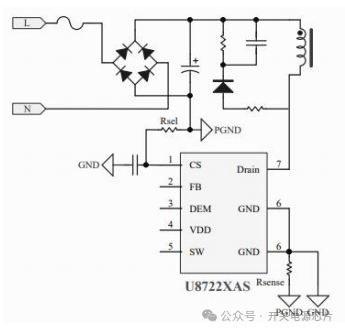

氮化镓快充芯片U8722BAS复用CS管脚以设定系统最高工作频率，CS管脚连接如图所示。 芯片启动时，U8722BAS通过检测RSEL电阻从而决定芯片最大工作频率。设定不同的RSEL电阻值即可选择两档不同的系统工作频率上限。选档判定结束后系统锁定，每一次启动都伴随一次判定。
氮化镓快充芯片U8722BAS封装类型 ASOP7-T4，引脚名称如下：
1 CS I/O 电流采样输入、最高频率选择管脚
2 FB I 系统反馈输入管脚
3 DEM I/O 消磁检测、输出 OVP 检测、驱动能力分档判定管脚
4 VDD P 芯片供电管脚
5 SW P Boost 电路内置 MOS 的漏极管脚
6 GND P 芯片参考地
7 DRAIN P 内置高压 GaN FET 漏极、高压启动供电管脚
氮化镓快充芯片U8722BAS集成高压E-Mode GaN FET，为了保障GaN FET工作的可靠性和高系统效率，芯片内置了高精度、高可靠性的驱动电路，驱动电压为VDRV(典型值 6.2V)。EMI性能为高频交直流转换器的设计难点，为此U8722BAS通过DEM管脚集成了驱动电流分档配置功能。通过配置DEM管脚分压电阻值，可以选择不同档位的驱动电流，进而调节GaN FET的开通速度，系统设计者可以获得最优的EMI性能和系统效率的平衡。具体分压电阻值可参照参数表。
氮化镓快充芯片U8722XAS系列还有20W的U8722BAS、30W的U8722CAS、35W的U8722DAS，这个系列还集成轻载SR应力优化功能，在驱动电流配置为第一、第二、第三档位时，当芯片工作于轻载模式时，将原边开通速度减半，减小空载时SR的Vds应力过冲。
