元器件知识丨新手如何看懂电路板？

对于新手来说，看懂电路板可能会觉得有些困难，但只要掌握正确的方法，多加练习，就能逐渐理解电路板的构造与工作原理。以下是从几个方面入手的建议：

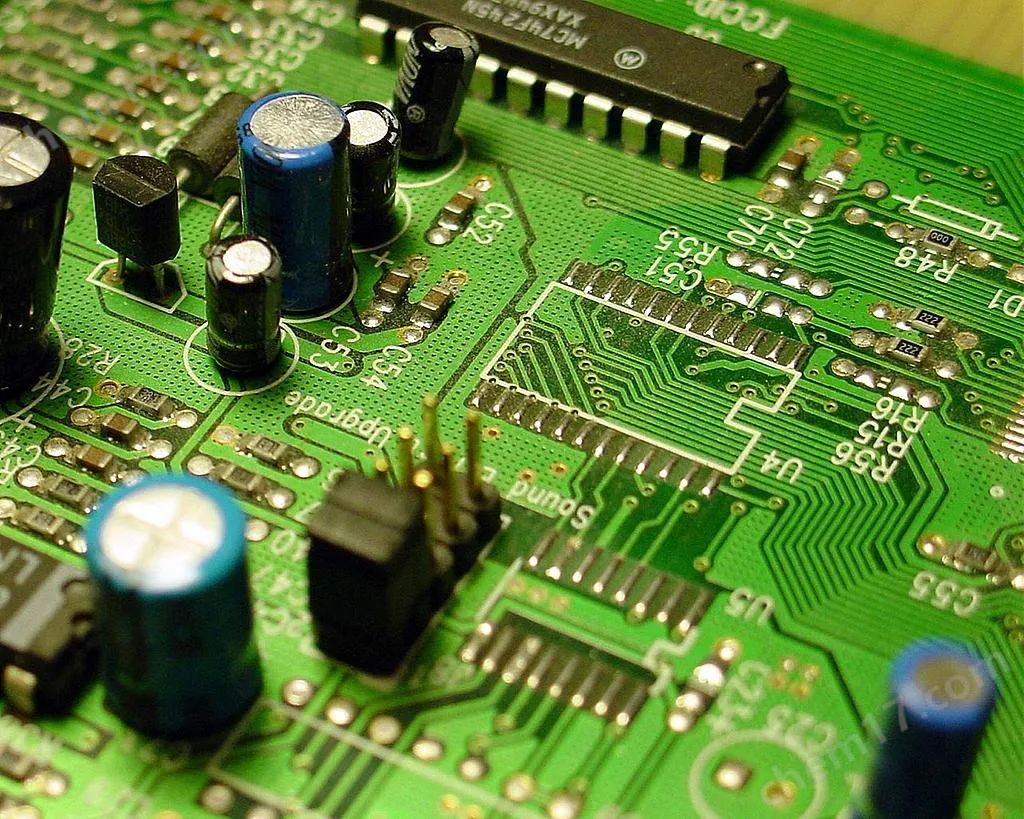

首先，要了解电路板主要由导电线路、焊盘、安装孔、各类电子元器件以及丝印标识等部分构成。导电线路就像道路一样，连接着各个元器件，实现电信号的传输。焊盘用于固定和焊接元器件的引脚，安装孔则是用来将电路板固定在设备中的。

电子元器件包括电阻、电容、电感、二极管、三极管、集成电路等，它们是电路板功能实现的核心。而丝印标识则标注了元器件的标识、连接点编号等信息，方便识别和维修。

新手需要重点学习电阻、电容、电感、二极管、三极管和集成电路这几种常见元器件的外观形状、标识方法以及基本功能。

例如，电阻通常有色环或数字标识，表示其阻值大小；电容有极性之分，电解电容的外壳会标出容量和耐压值；二极管有正负极之分，通过外壳形状或色标来区分；三极管则有 NPN 和 PNP 型之分，引脚排列也有一定规律；集成电路的封装形式多样，引脚功能需要查阅 datasheet 才能确定。

电路原理图是电路板设计的基础，它用图形符号和连线表示了电路板上各个元器件之间的电气连接关系和工作原理。

新手要学会看懂原理图，可以从简单的电路入手，逐步分析每个元器件的作用以及它们之间的相互配合。例如，在一个简单的电源电路中，可以看到整流桥将交流电转换为脉动直流电，然后通过电容滤波，再经过稳压芯片稳压后输出稳定的直流电压。

观察电路板的布线，可以发现一些规律。电源部分通常会有大容量的滤波电容，靠近电源引脚放置；数字电路中，芯片的时钟信号线和数据线会有特定的布线走向，以减少干扰；高频电路的布线会注重信号的完整性，避免产生电磁辐射和干扰。

了解这些布线规律，有助于理解电路板上各个部分的功能划分和信号流向。

可以利用万用表测量元器件的电阻、电容、二极管的通断等参数，验证元器件是否正常工作。

使用示波器可以观察电路中的信号波形，了解信号的变化情况，这对于分析动态电路尤为重要。同时，还可以借助电子电路设计软件，如 Proteus、Altium Designer 等，进行电路仿真和设计，加深对电路板的理解。

多观察不同类型的电路板，分析它们的结构和功能。多动手实践，自己焊接一些简单的电路板，亲自调试和测试，积累实际经验。在实践过程中，遇到问题及时查阅资料或向他人请教，不断总结经验教训，逐步提高看懂电路板的能力。

总之，新手看懂电路板需要从基础学起，逐步深入，理论与实践相结合，不断积累经验，才能真正掌握电路板的知识。
