输出调试信息是软件开发中必不可少的调试利器，在出现bug时如果没有调试信息将会是一件令人头痛的事。
本文主要介绍在嵌入式开发中用来输出 log 的方法，这些方法都是在实际开发过程中使用过的。

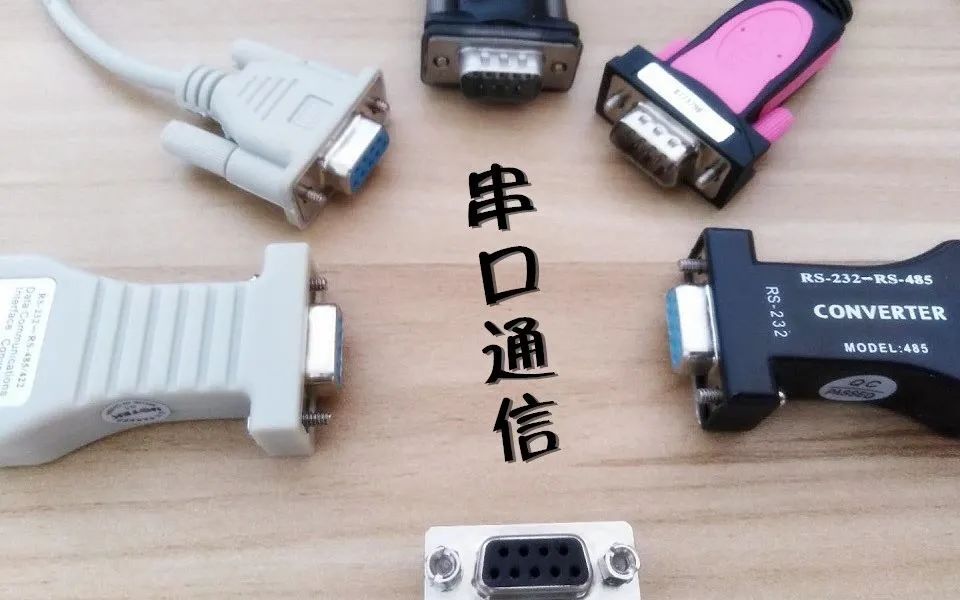

最常用的是通过串口输出 uart log，例如51单片机，只要实现串口驱动，然后通过串口输出就可以了。
这种方法实现简单，大部分嵌入式芯片都有串口功能。但是这样简单的功能有时候却不是那么好用，比如：
一款新拿到的芯片，没有串口驱动时如何打印log？
某些应用下对时序要求比较高，串口输出log占用时间太长怎么办？比如usb枚举。
某些bug正常运行时会出现，当打开串口log时又不再复现怎么办？
一些封装中没有串口，或者串口已经被用作其他用途，要如何输出log？
这时候可以考虑将log打印到SRAM中，整个操作结束后再通过仿真器查看SRAM中的log buffer，这样就实现了间接的log输出。

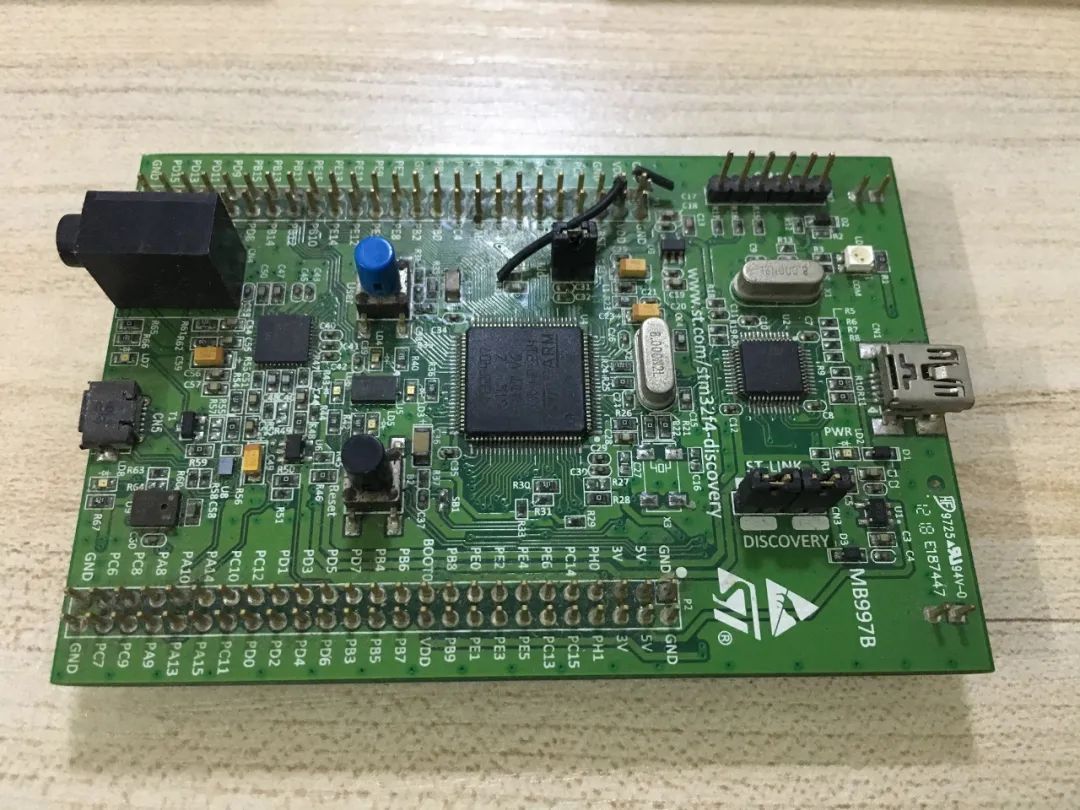

本文使用的测试平台是stm32f407 discovery，基于usb host实验代码，对于其他嵌入式平台原理也是通用的。
首先定义一个结构体用于打印log，如下:
typedef struct {
volatile u8 type;
u8* buffer; /* log buffer指针*/
volatile u32 write_idx; /* log写入位置*/
volatile u32 read_idx; /* log 读取位置*/
}log_dev;
定义一段SRAM空间作为log buffer
static u8 log_buffer[LOG_MAX_LEN];
log buffer是环形缓冲区，在小的buffer就可以无限打印log，缺点也很明显，如果log没有及时输出就会被新的覆盖。Buffer大小根据SRAM大小分配，这里使用1kB。

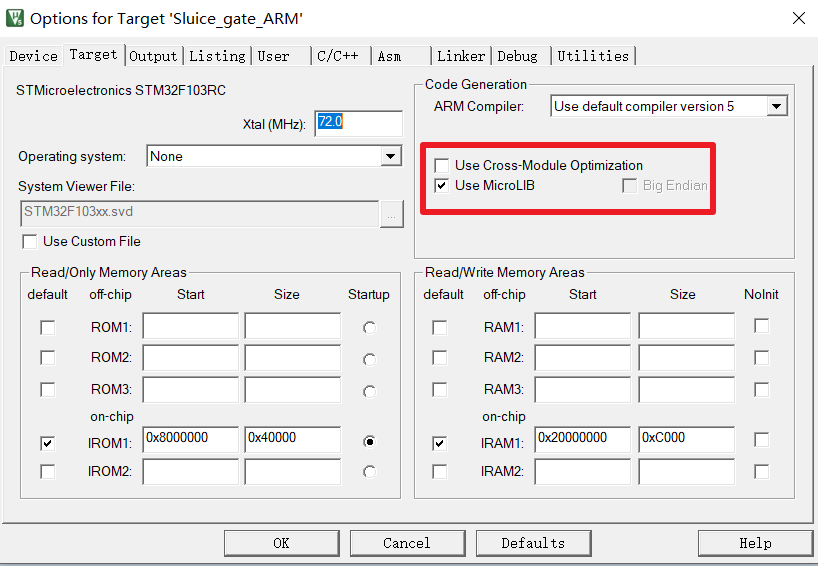

为了方便输出参数，使用printf函数来格式化输出，需要做如下配置
并包含头文件#include , 在代码中实现函数fputc()
//redirect fputc
int fputc(int ch, FILE *f)
{
print_ch((u8)ch);
return ch;
}
写入数据到Sram：
/*write log to bufffer or I/O*/
void print_ch(u8 ch)
{
log_dev_ptr->buffer[log_dev_ptr->write_idx++] = ch;
if(log_dev_ptr->write_idx >= LOG_MAX_LEN){
log_dev_ptr->write_idx = 0;
}
}
为了方便控制log打印格式，在头文件中再添加自定义的打印函数：
#ifdef DEBUG_LOG_EN
#define DEBUG(...) printf("usb_printer:"__VA_ARGS__)
#else
#define DEBUG(...)
#endif

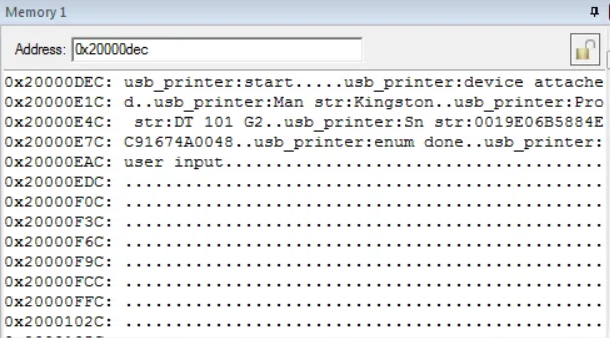

在需要打印log的地方直接调用DEBUG()即可，最终效果如下，从Memory窗口可以看到打印的log：
通过打印log到SRAM的方式可以看到log，但是数据量多的时候可能来不及查看就被覆盖了。

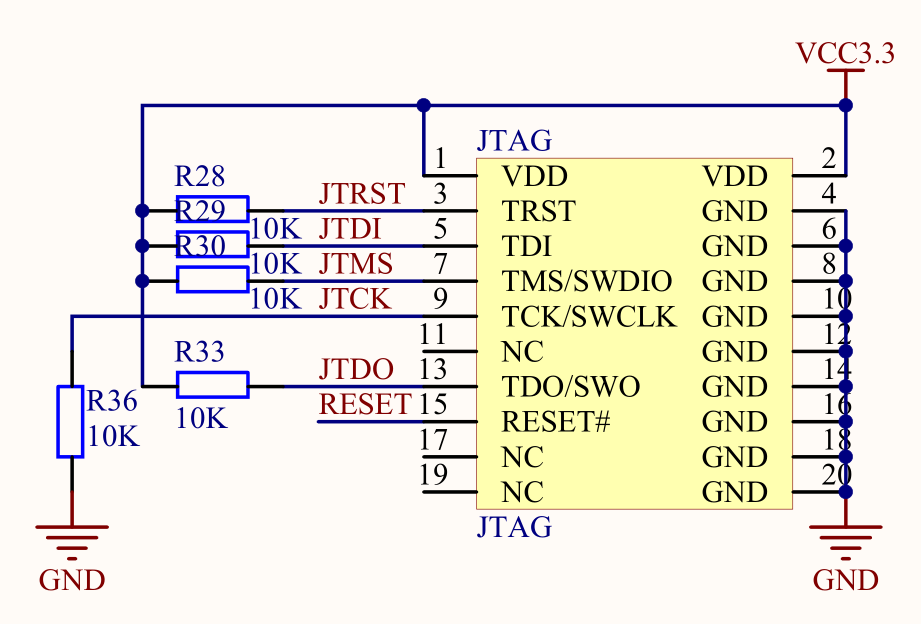

为了解决这个问题，可以使用St-link的SWO输出log，这样就不用担心log被覆盖。
在log结构体中添加SWO的操作函数集：
typedef struct{
u8 (*init)(void* arg);
u8 (*print)(u8 ch);
u8 (*print_dma)(u8* buffer, u32 len);
}log_func;
typedefstruct {
volatile u8 type;
u8* buffer;
volatile u32 write_idx;
volatile u32 read_idx;
//SWO
log_func* swo_log_func;
}log_dev;
SWO只需要print操作函数，实现如下：
u8 swo_print_ch(u8 ch)
{
ITM_SendChar(ch);
return 0;
}
使用SWO输出log同样先输出到log buffer，然后在系统空闲时再输出，当然也可以直接输出。
log延迟输出会影响log的实时性，而直接输出会影响到对时间敏感的代码运行，所以如何取舍取决于需要输出log的情形。在while循环中调用output_ch()函数，就可以实现在系统空闲时输出log。
/*output log buffer to I/O*/
void output_ch(void)
{
u8 ch;
volatile u32 tmp_write,tmp_read;
tmp_write = log_dev_ptr->write_idx;
tmp_read = log_dev_ptr->read_idx;
if(tmp_write != tmp_read){
ch = log_dev_ptr->buffer[tmp_read++];
//swo
if(log_dev_ptr->swo_log_func)
log_dev_ptr->swo_log_func->print(ch);
if(tmp_read >= LOG_MAX_LEN){
log_dev_ptr->read_idx = 0;
}else{
log_dev_ptr->read_idx = tmp_read;
}
}
}

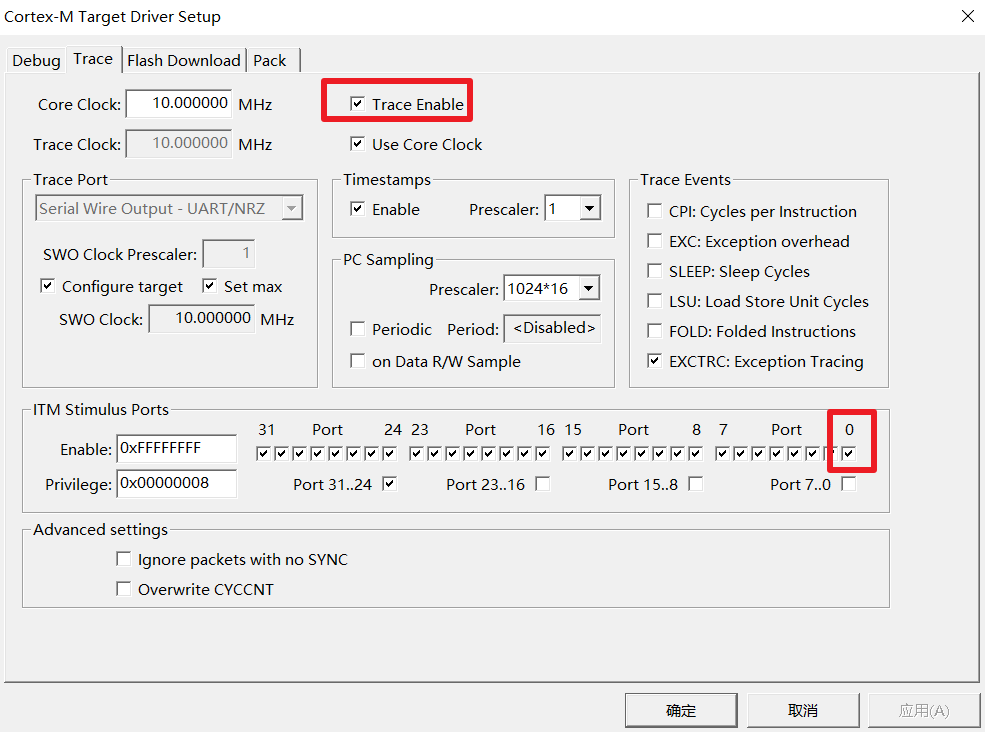

使用IDE中SWO输出功能需要做如下配置（Keil）：

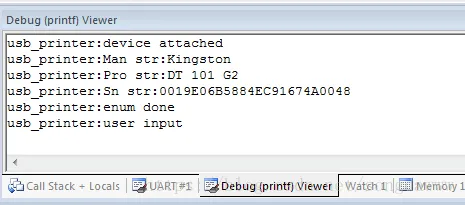

在窗口可以看到输出的log：

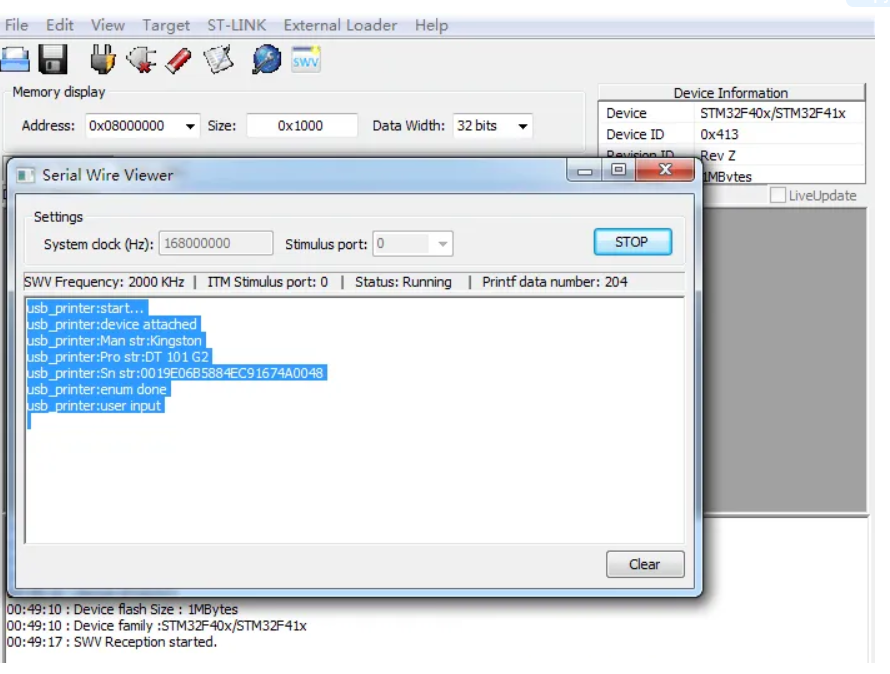

使用STM32 ST-LINK Utility不需要做特别的设置，直接打开ST-LINK菜单下的Printf via SWO viewer，然后按start：
以上都是在串口log暂时无法使用，或者只是临时用一下的方法，而适合长期使用的还是需要通过串口输出log，毕竟大部分时候没法连接仿真器。
添加串口输出log只需要添加串口的操作函数集即可：
typedef struct {
volatile u8 type;
u8* buffer;
volatile u32 write_idx;
volatile u32 read_idx;
volatile u32 dma_read_idx;
//uart
log_func* uart_log_func;
//SWO
log_func* swo_log_func;
}log_dev;
实现串口驱动函数：
log_func uart_log_func = {
uart_log_init,
uart_print_ch,
0,
};
u8 uart_log_init(void* arg)
{
DMA_InitTypeDef DMA_InitStructure;
u32* bound = (u32*)arg;
//GPIO端口设置
GPIO_InitTypeDef GPIO_InitStructure;
USART_InitTypeDef USART_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE); //使能GPIOA时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);//使能USART2时钟
//串口2对应引脚复用映射
GPIO_PinAFConfig(GPIOA,GPIO_PinSource2,GPIO_AF_USART2);
//USART2端口配置
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//复用功能
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //速度50MHz
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉
GPIO_Init(GPIOA,&GPIO_InitStructure);
//USART2初始化设置
USART_InitStructure.USART_BaudRate = *bound;//波特率设置
USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
USART_InitStructure.USART_Mode = USART_Mode_Tx; //收发模式
USART_Init(USART2, &USART_InitStructure); //初始化串口1
#ifdef LOG_UART_DMA_EN
USART_DMACmd(USART2,USART_DMAReq_Tx,ENABLE);
#endif
USART_Cmd(USART2, ENABLE); //使能串口1
USART_ClearFlag(USART2, USART_FLAG_TC);
while (USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET);
#ifdef LOG_UART_DMA_EN
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA1, ENABLE);
//Config DMA channel, uart2 TX usb DMA1 Stream6 Channel
DMA_DeInit(DMA1_Stream6);
DMA_InitStructure.DMA_Channel = DMA_Channel_4;
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)(&USART2->DR);
DMA_InitStructure.DMA_DIR = DMA_DIR_MemoryToPeripheral;
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
DMA_InitStructure.DMA_MemoryDataSize = DMA_PeripheralDataSize_Byte;
DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;
DMA_InitStructure.DMA_Priority = DMA_Priority_High;
DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;
DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;
DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;
DMA_Init(DMA1_Stream6, &DMA_InitStructure);
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA1, ENABLE);
#endif
return0;
}
DMA输出到串口的函数如下：
u8 uart_print_dma(u8* buffer, u32 len)
{
if((DMA1_Stream6->CR & DMA_SxCR_EN) != RESET){
//dma not ready
return1;
}
if(DMA_GetFlagStatus(DMA1_Stream6,DMA_IT_TCIF6) != RESET){
DMA_ClearFlag(DMA1_Stream6,DMA_FLAG_TCIF6);
DMA_Cmd(DMA1_Stream6,DISABLE);
}
DMA_SetCurrDataCounter(DMA1_Stream6,len);
DMA_MemoryTargetConfig(DMA1_Stream6, (u32)buffer, DMA_Memory_0);
DMA_Cmd(DMA1_Stream6,ENABLE);
return0;
}

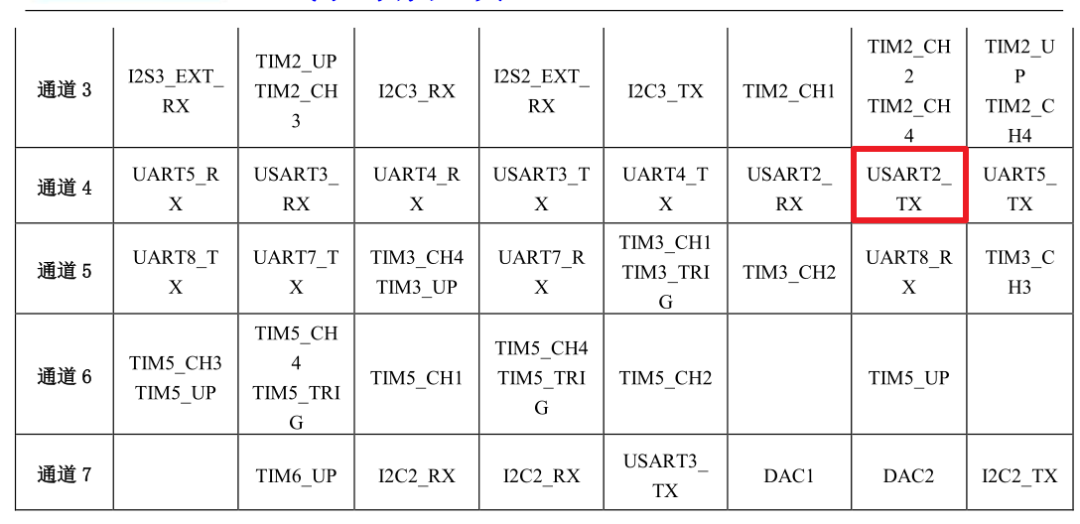

这里为了方便直接使用了查询DMA状态寄存器，有需要可以修改为DMA中断方式，查Datasheet可以找到串口2使用DMA1 channel4的stream6：

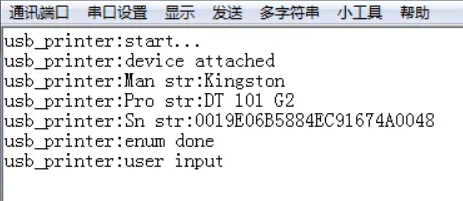

最后在PC端串口助手可以看到log输出：
使用DMA搬运log buffer中数据到串口，同时CPU可以处理其他事情，这种方式对系统影响最小，并且输出log及时，是实际使用中用的最多的方式。并且不仅可以用串口，其他可以用DMA操作的接口（如SPI、USB）都可以使用这种方法来打印log。
最后要讨论的是在一些封装中没有串口，或者串口已经被用作其他用途时如何输出log，这时可以找一个空闲的普通IO，模拟UART协议输出log到上位机的串口工具。

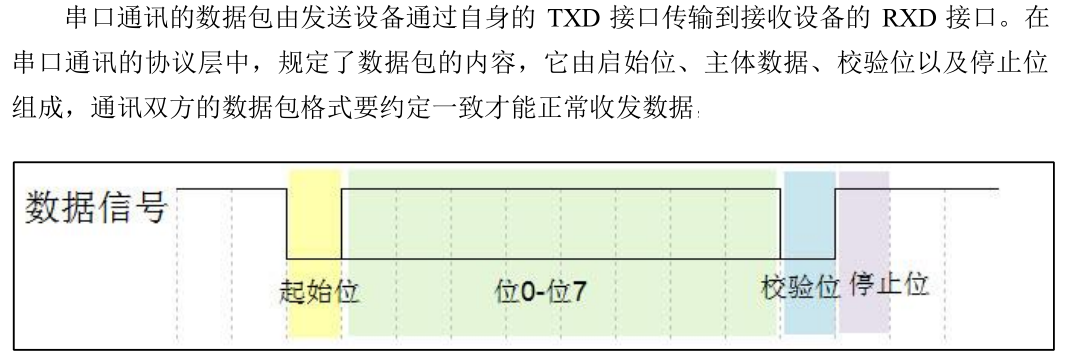

常用的UART协议如下：
只要在确定的时间在IO上输出高低电平就可以模拟出波形，这个确定的时间就是串口波特率。
为了得到精确延时，这里使用TIM4定时器产生1us的延时。注意：定时器不能重复用，在测试工程中TIM2、3都被用了，如果重复用就错乱了。
初始化函数如下：
u8 simu_log_init(void* arg)
{
TIM_TimeBaseInitTypeDef TIM_InitStructure;
u32* bound = (u32*)arg;
//GPIO端口设置
GPIO_InitTypeDef GPIO_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE); //使能GPIOA时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //速度50MHz
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉
GPIO_Init(GPIOA,&GPIO_InitStructure);
GPIO_SetBits(GPIOA, GPIO_Pin_2);
//Config TIM
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4,ENABLE); //使能TIM4时钟
TIM_DeInit(TIM4);
TIM_InitStructure.TIM_Prescaler = 1; //2分频
TIM_InitStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_InitStructure.TIM_Period = 41; //1us timer
TIM_InitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseInit(TIM4, &TIM_InitStructure);
TIM_ClearFlag(TIM4, TIM_FLAG_Update);
baud_delay = 1000000/(*bound); //根据波特率计算每个bit延时
return0;
}
使用定时器的delay函数为：
void simu_delay(u32 us)
{
volatile u32 tmp_us = us;
TIM_SetCounter(TIM4, 0);
TIM_Cmd(TIM4, ENABLE);
while(tmp_us--){
while(TIM_GetFlagStatus(TIM4, TIM_FLAG_Update) == RESET);
TIM_ClearFlag(TIM4, TIM_FLAG_Update);
}
TIM_Cmd(TIM4, DISABLE);
}
最后是模拟输出函数，注意：输出前必须要关闭中断，一个byte输出完再打开，否则会出现乱码：
u8 simu_print_ch(u8 ch)
{
volatile u8 i=8;
__asm("cpsid i");
//start bit
GPIO_ResetBits(GPIOA, GPIO_Pin_2);
simu_delay(baud_delay);
while(i--){
if(ch & 0x01)
GPIO_SetBits(GPIOA, GPIO_Pin_2);
else
GPIO_ResetBits(GPIOA, GPIO_Pin_2);
ch >>= 1;
simu_delay(baud_delay);
}
//stop bit
GPIO_SetBits(GPIOA, GPIO_Pin_2);
simu_delay(baud_delay);
simu_delay(baud_delay);
__asm("cpsie i");
return0;
}
通过打印有效的调试信息，可以帮助解决开发及后期维护中遇到的问题，少走弯路。
公众号后台回复【Debug】，获取完整代码
