做硬件，可以不用画PCB吗？

凡亿PCB 2025-04-18 07:30
TOLG 技术采用超紧凑的海鸥翼式引脚设计 3D IC设计卡在哪儿？5场研讨会揭秘3DIC全攻略
做硬件可以不用画PCB吗？感觉PCB这个工作很无聊，一天从早到晚都是对着电脑，感觉眼睛都快废掉了，干了几个月快干不下去了图片

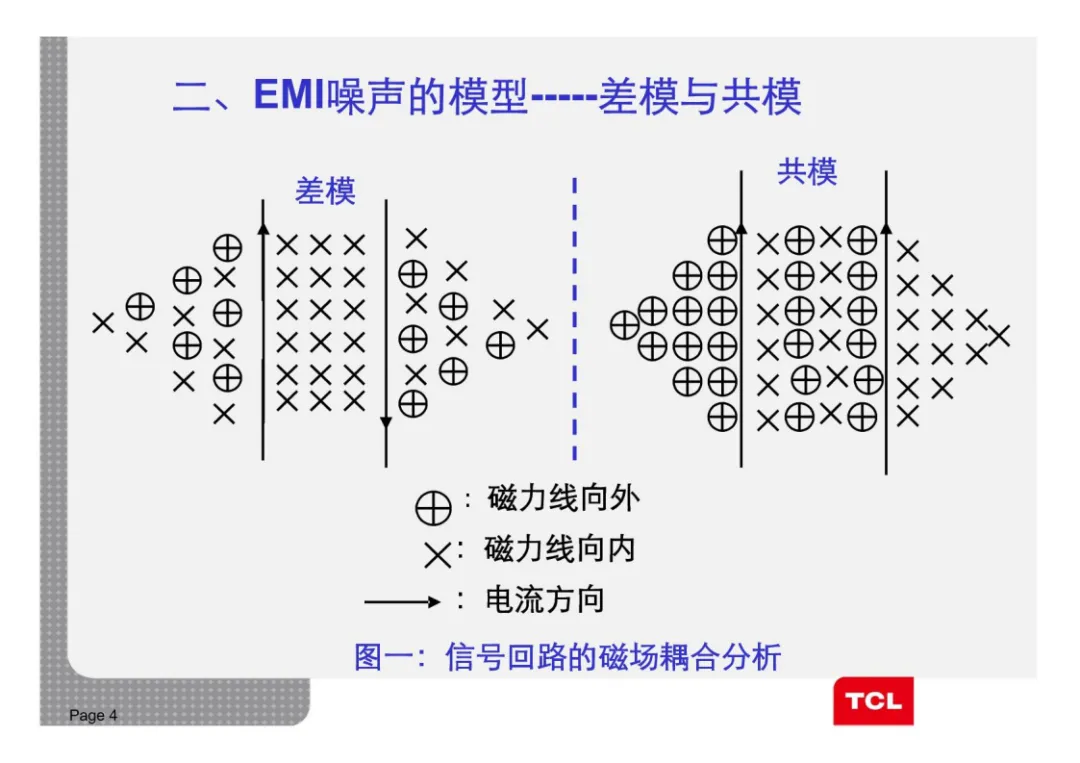

其实啊，PCB layout是硬件的一部分。如果你是PCB工程师，但想要转去做硬件，学更多技能，除了画好PCB，你可以多关注一下原理图为什么要这样设计，以及EMI注意事项，争取一板成功，缩短项目周期。

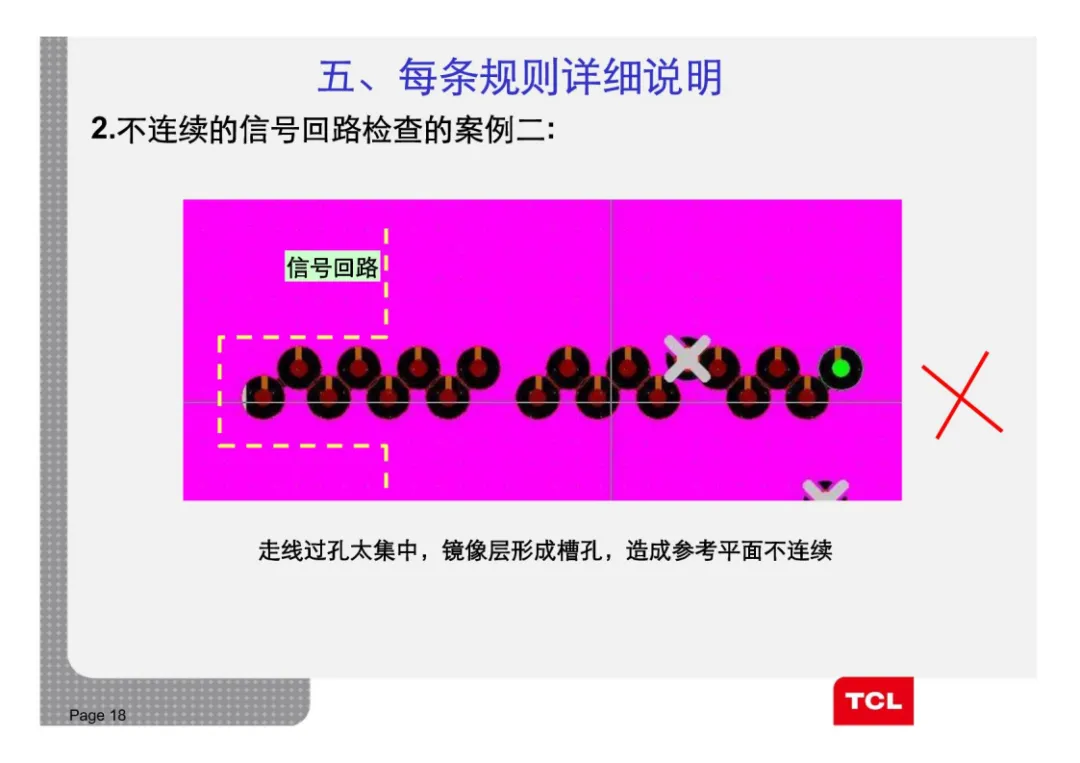

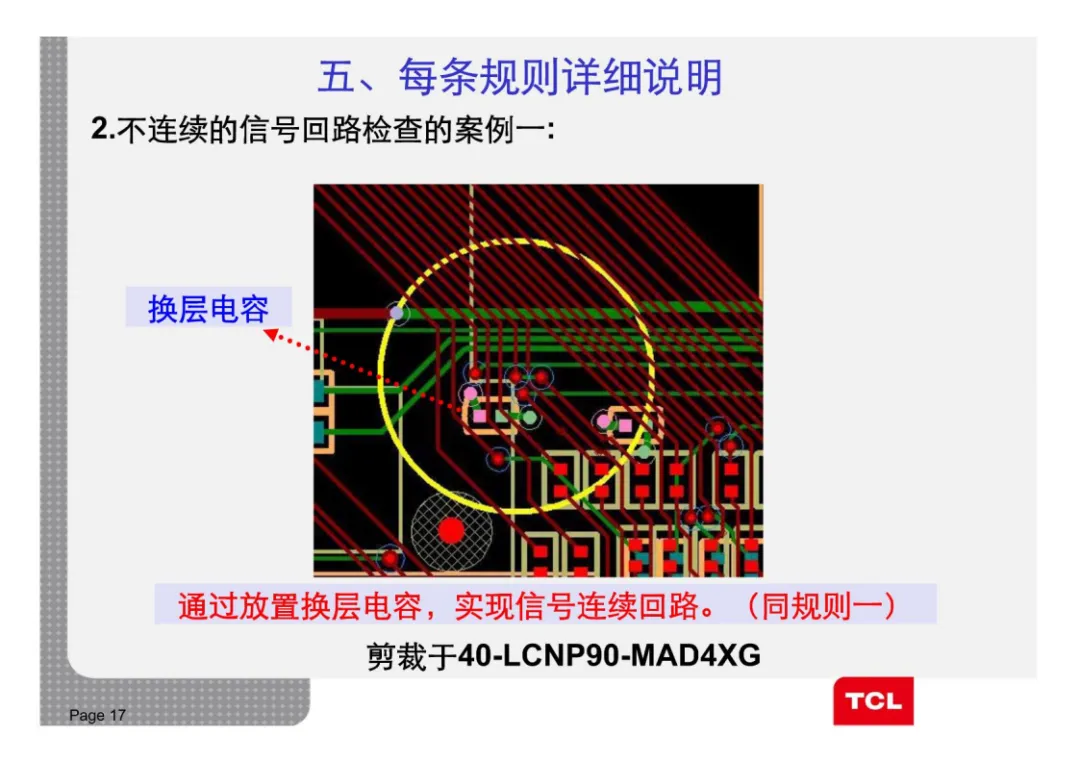

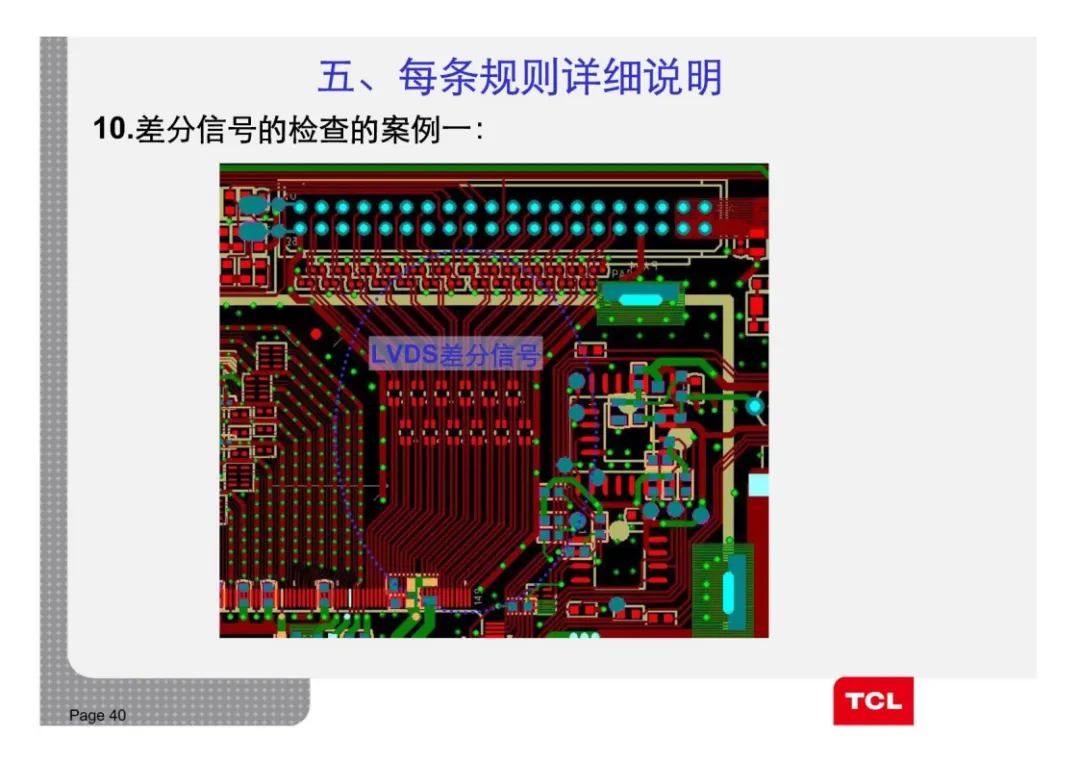

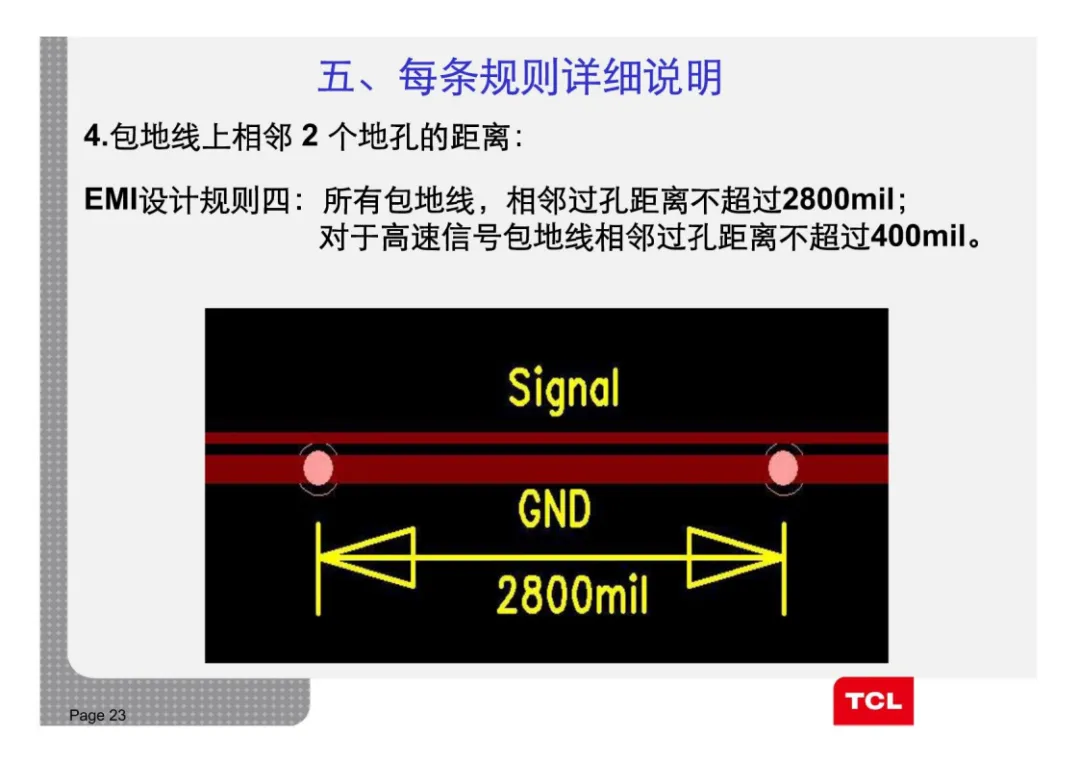

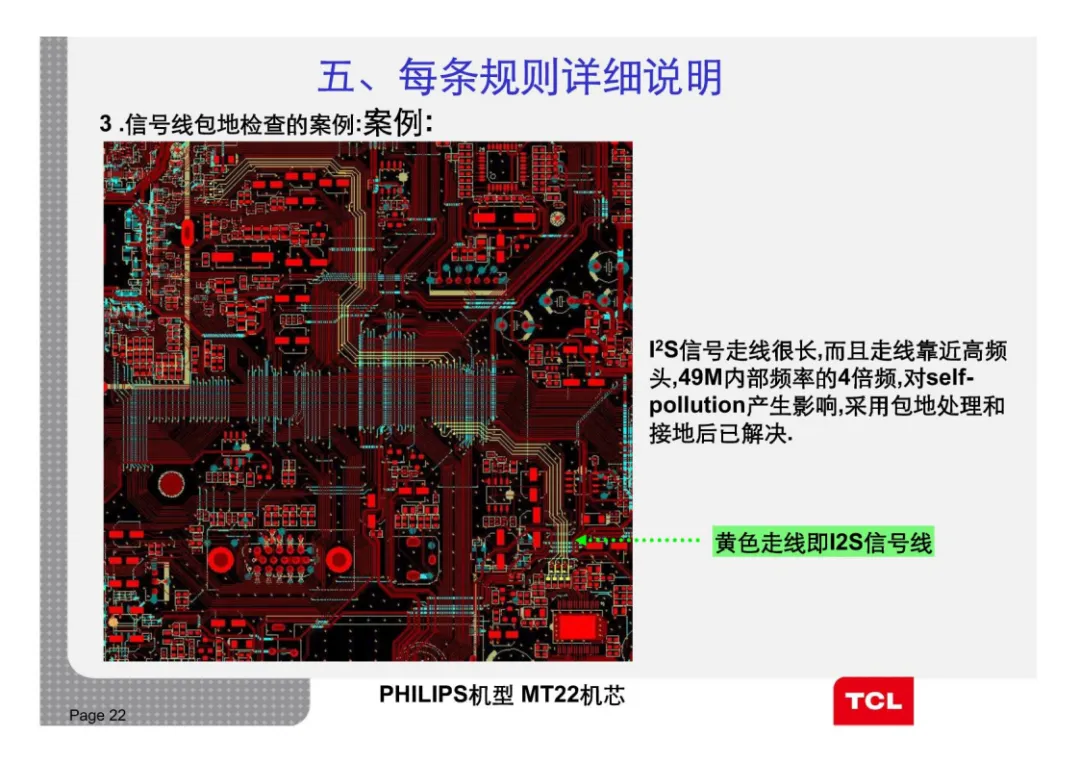

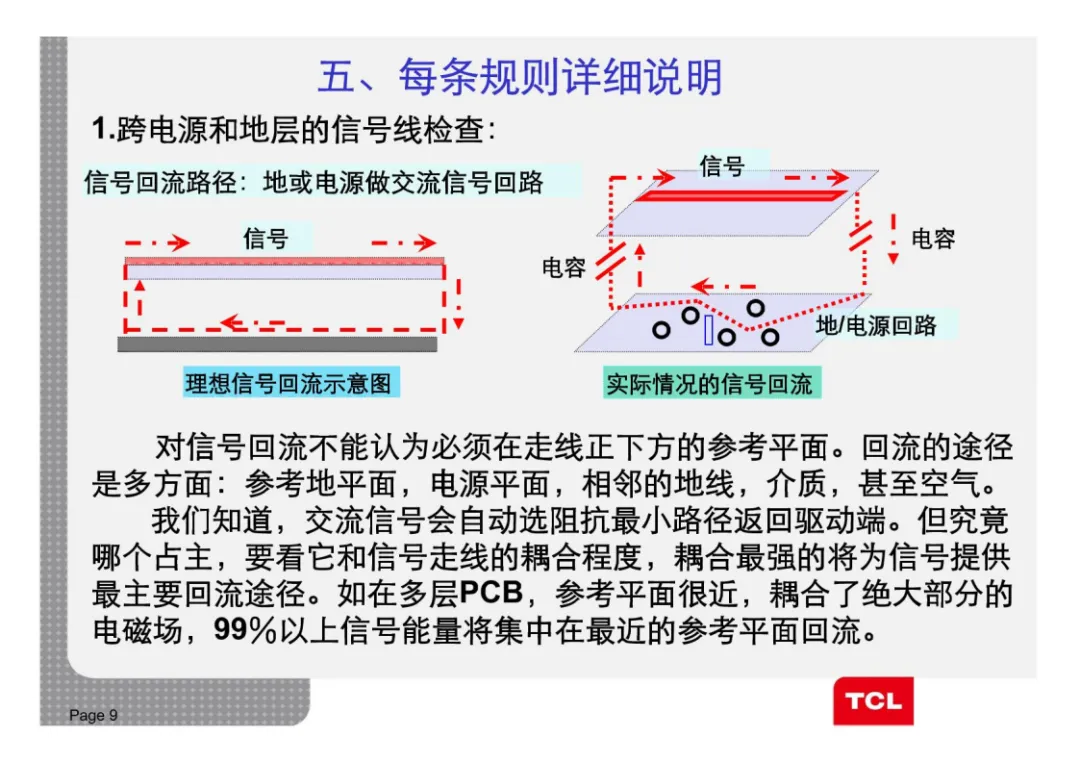

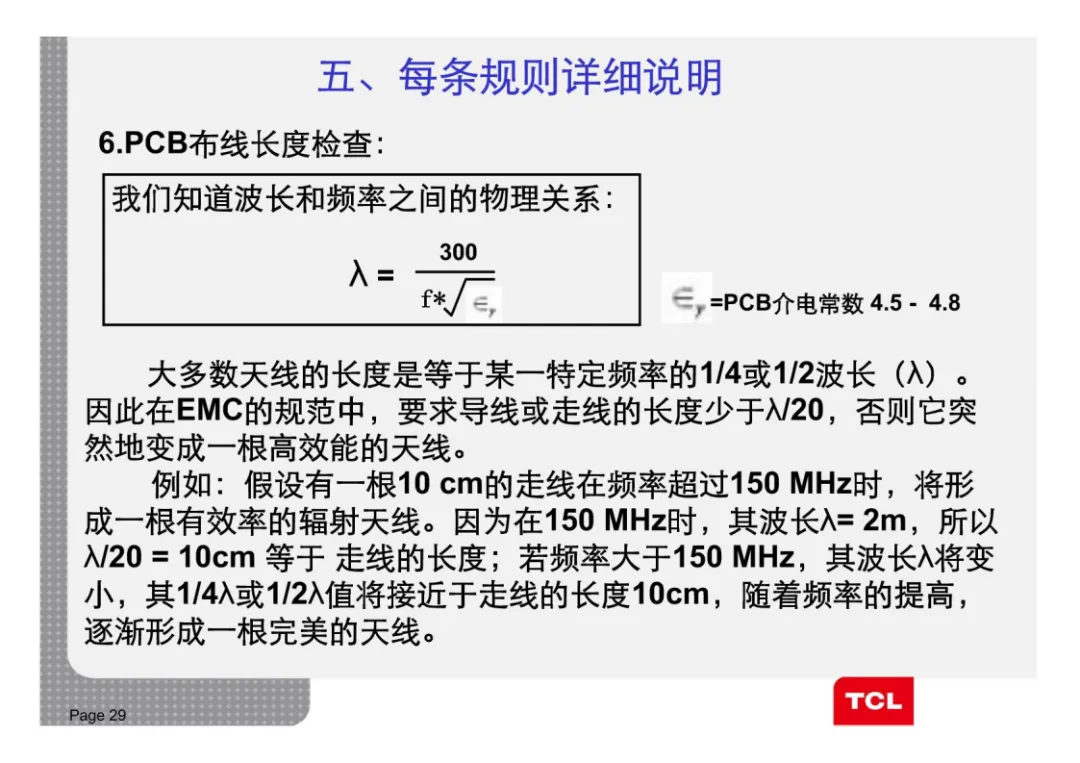

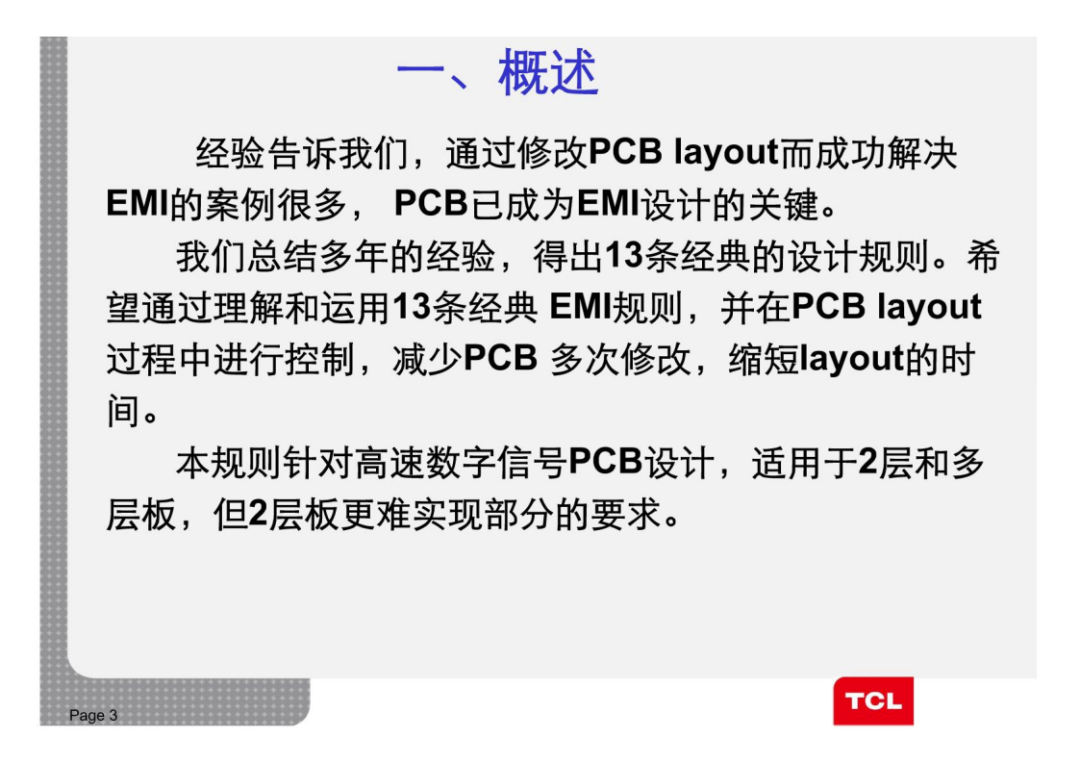

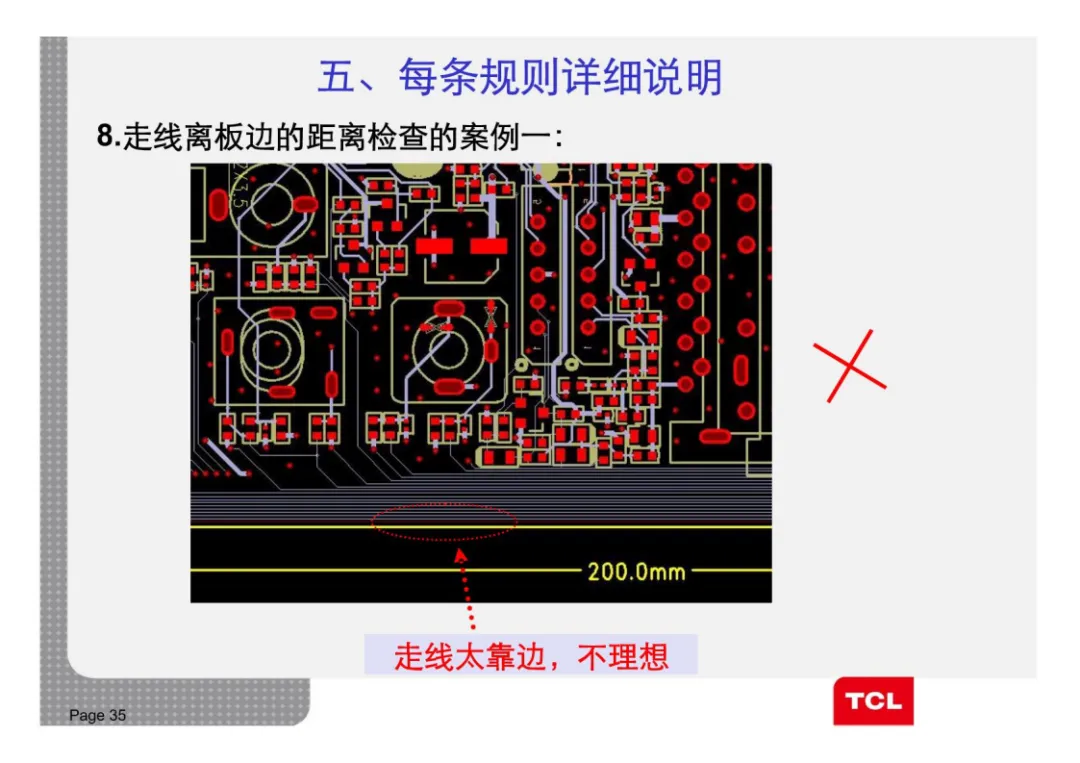

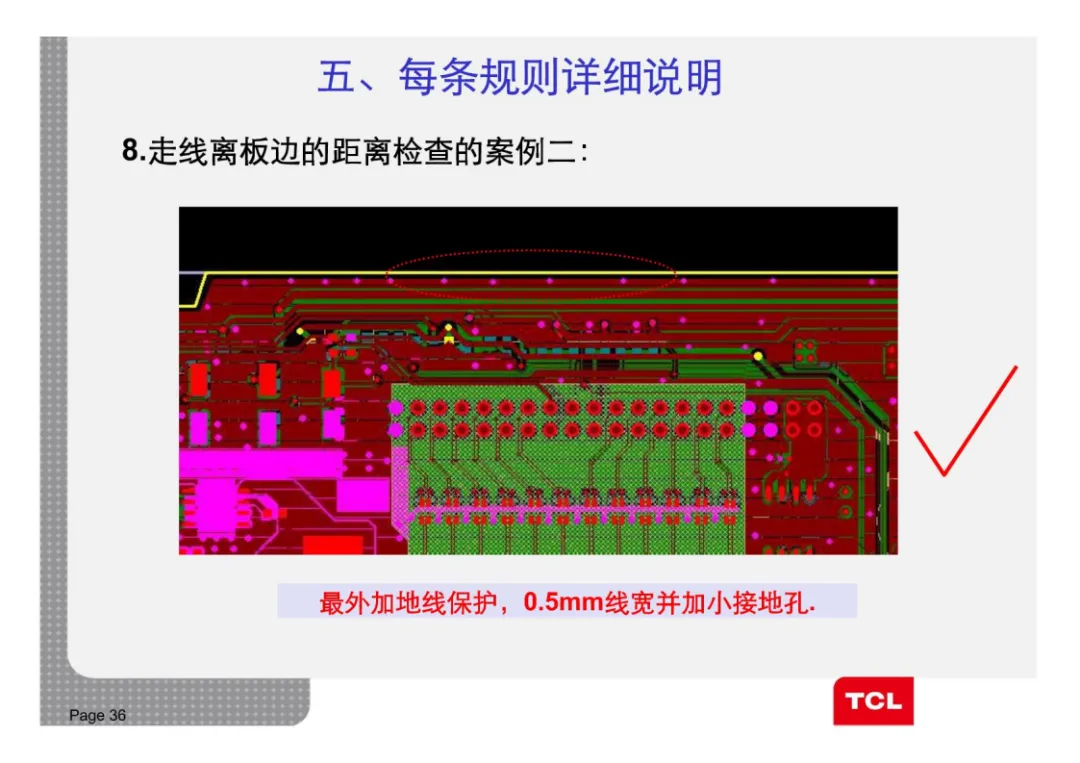

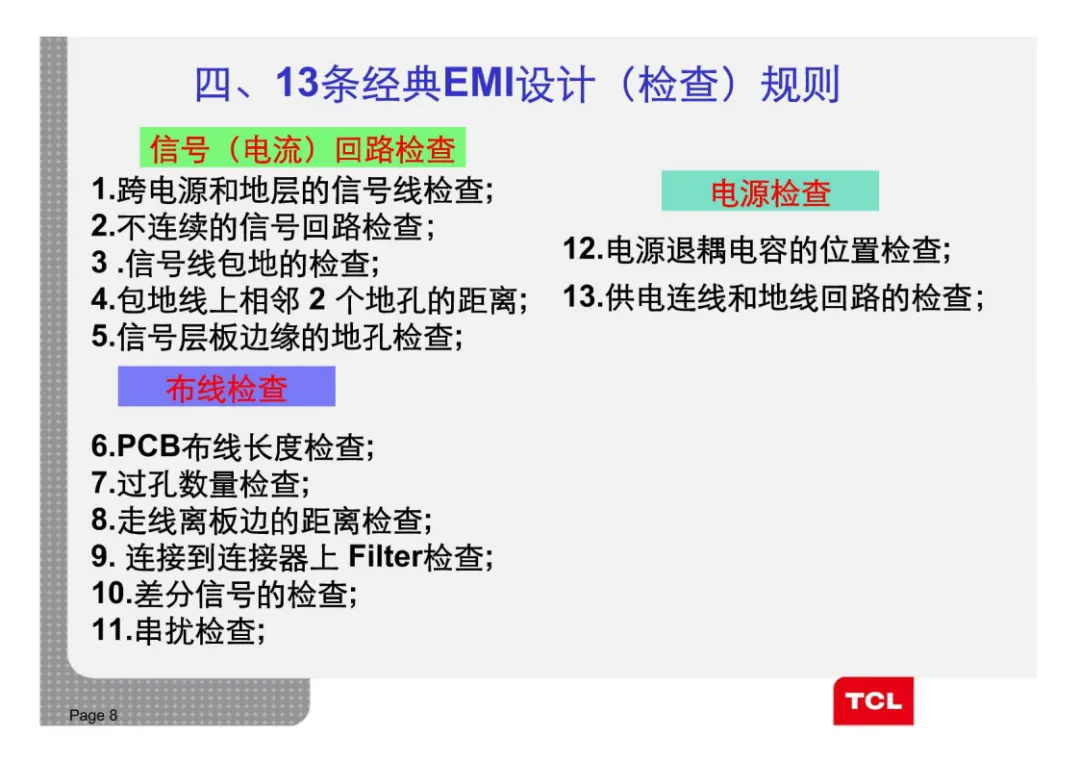

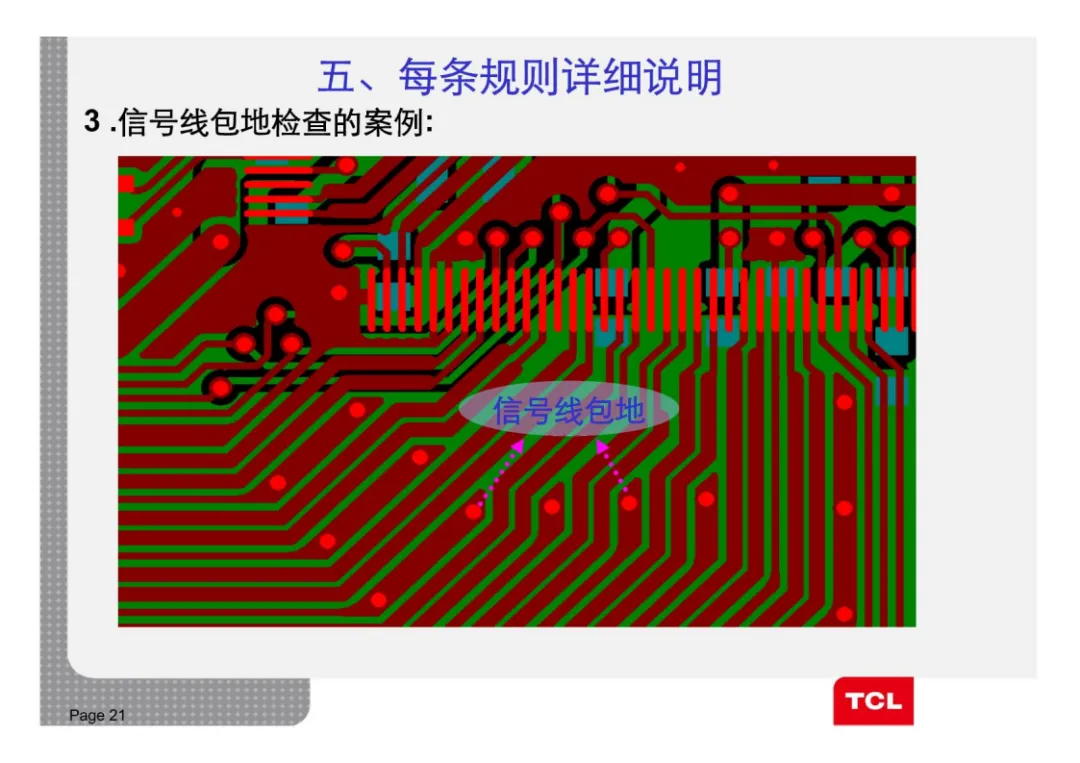

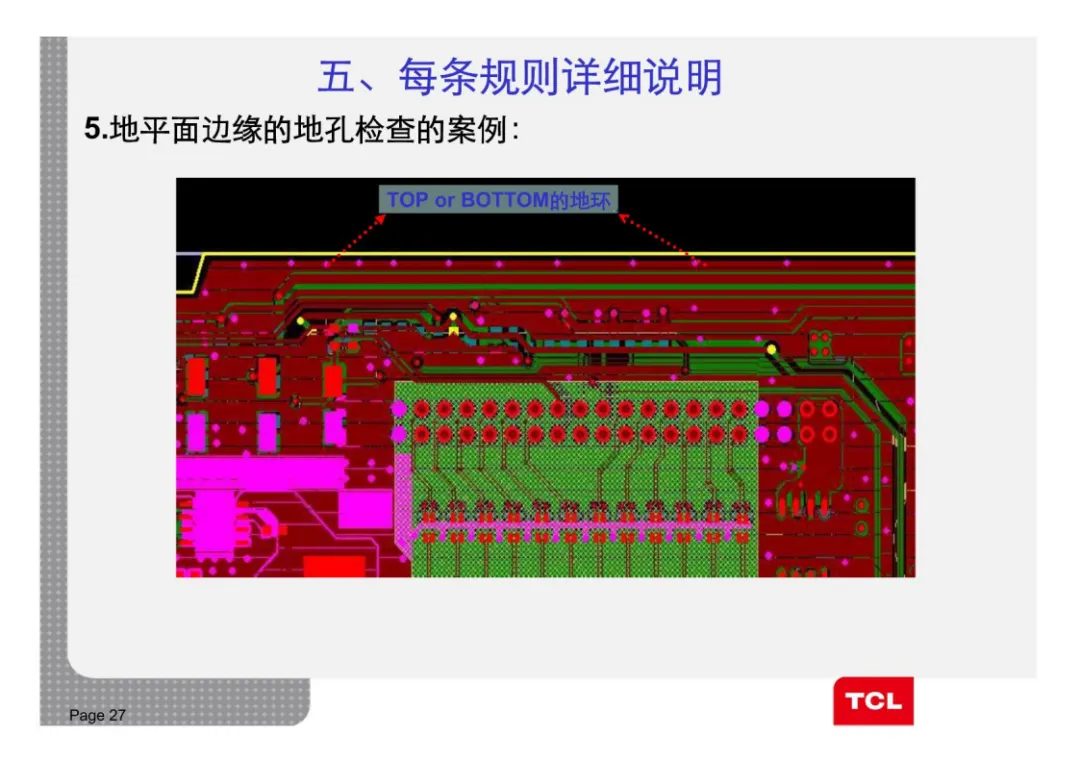

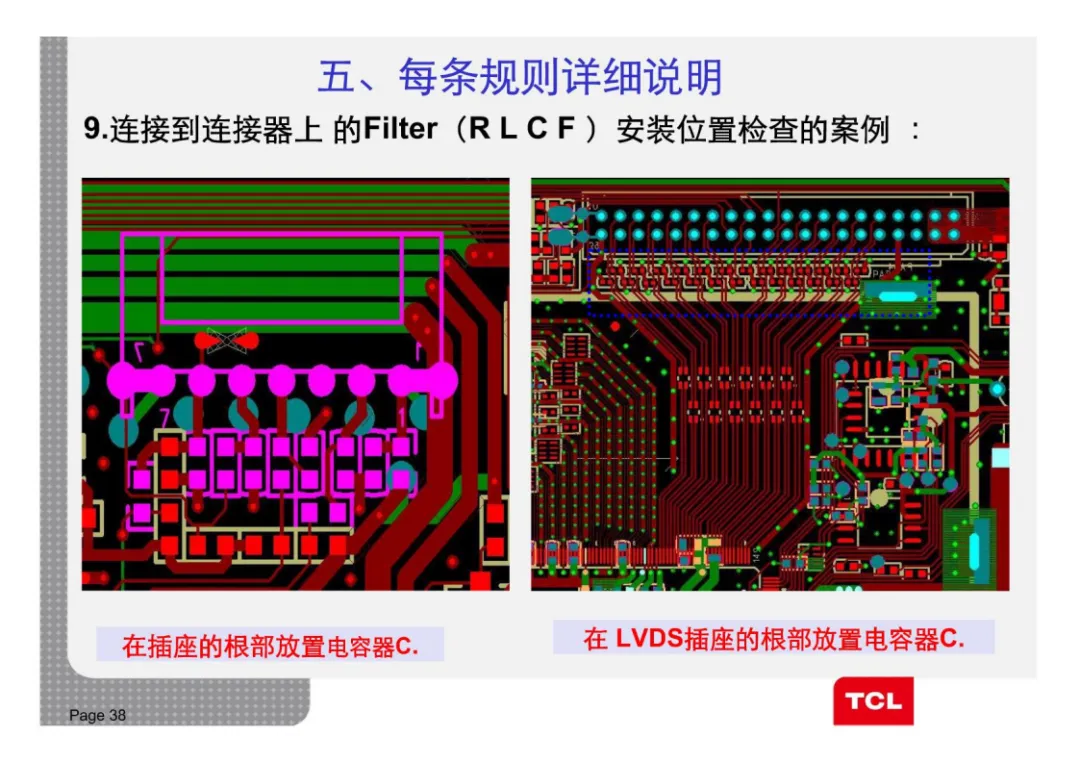

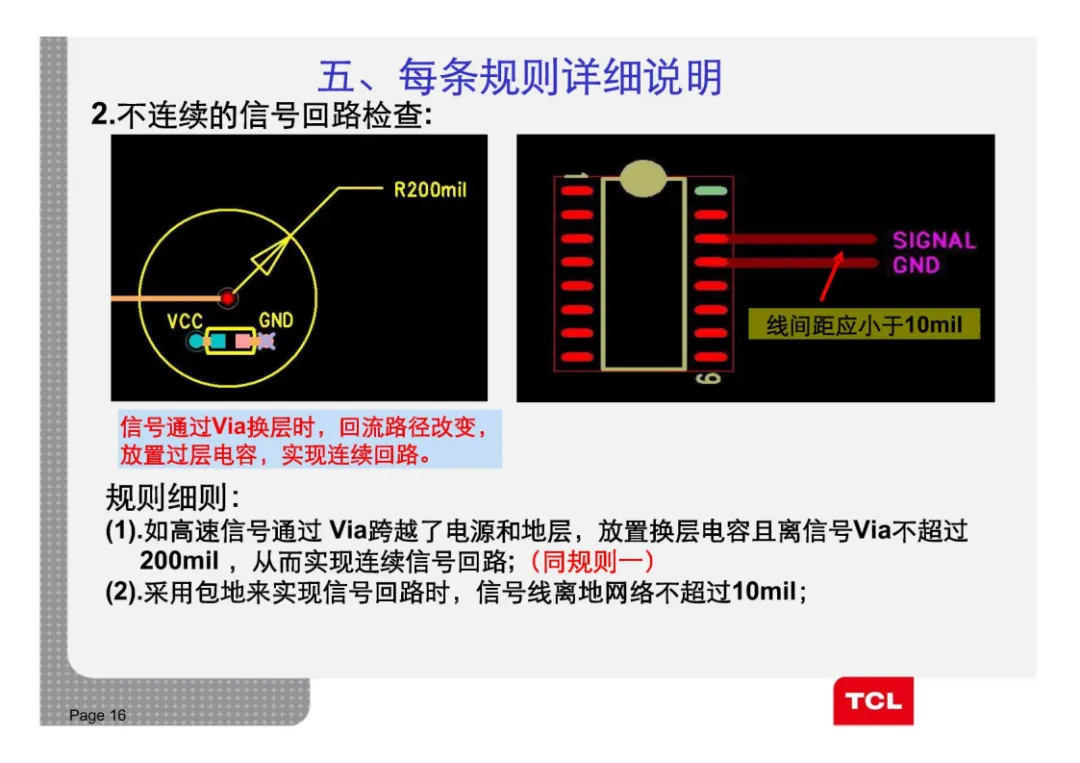

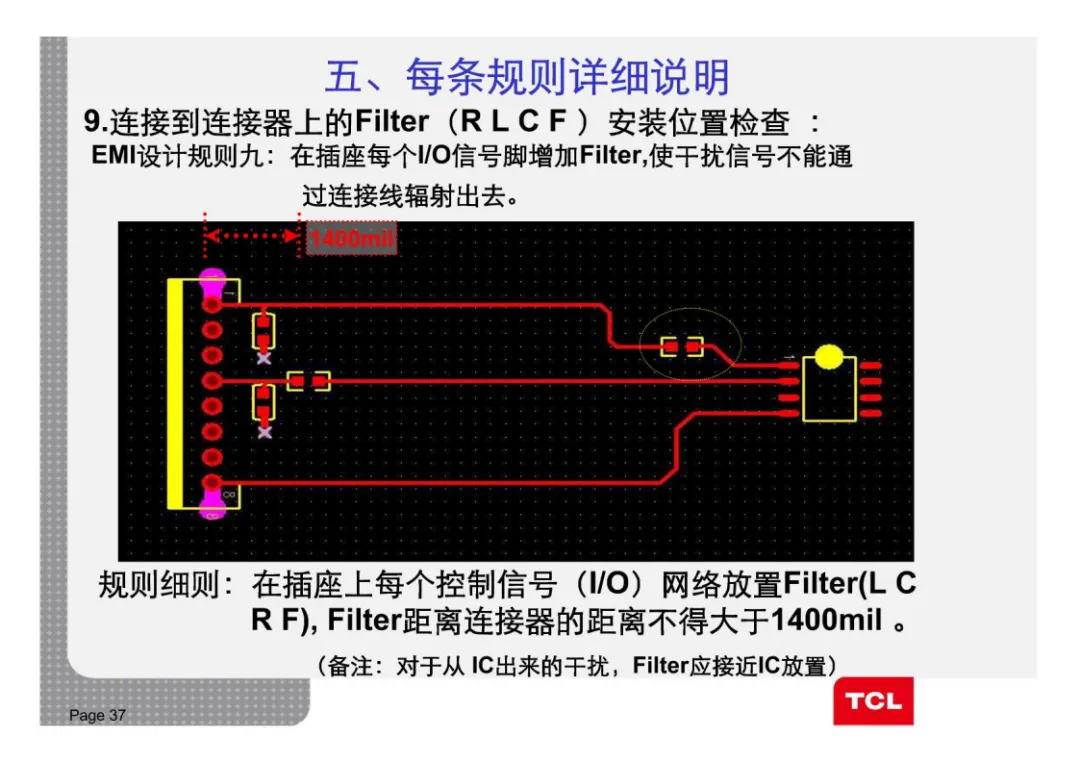

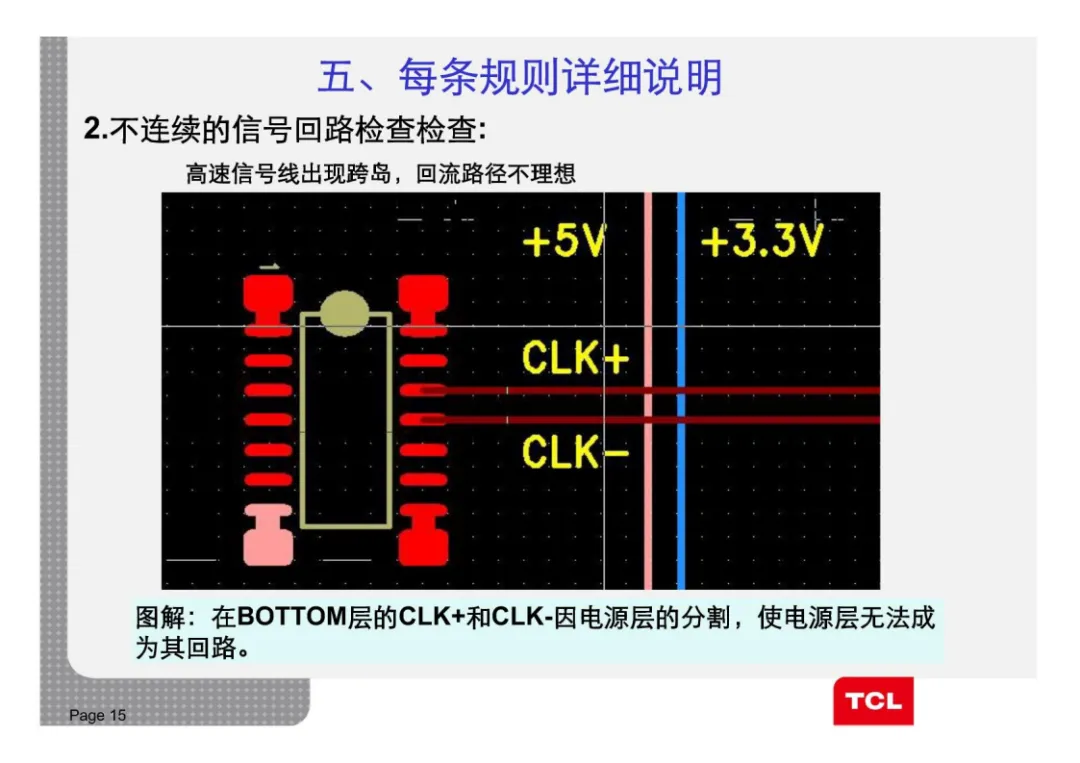

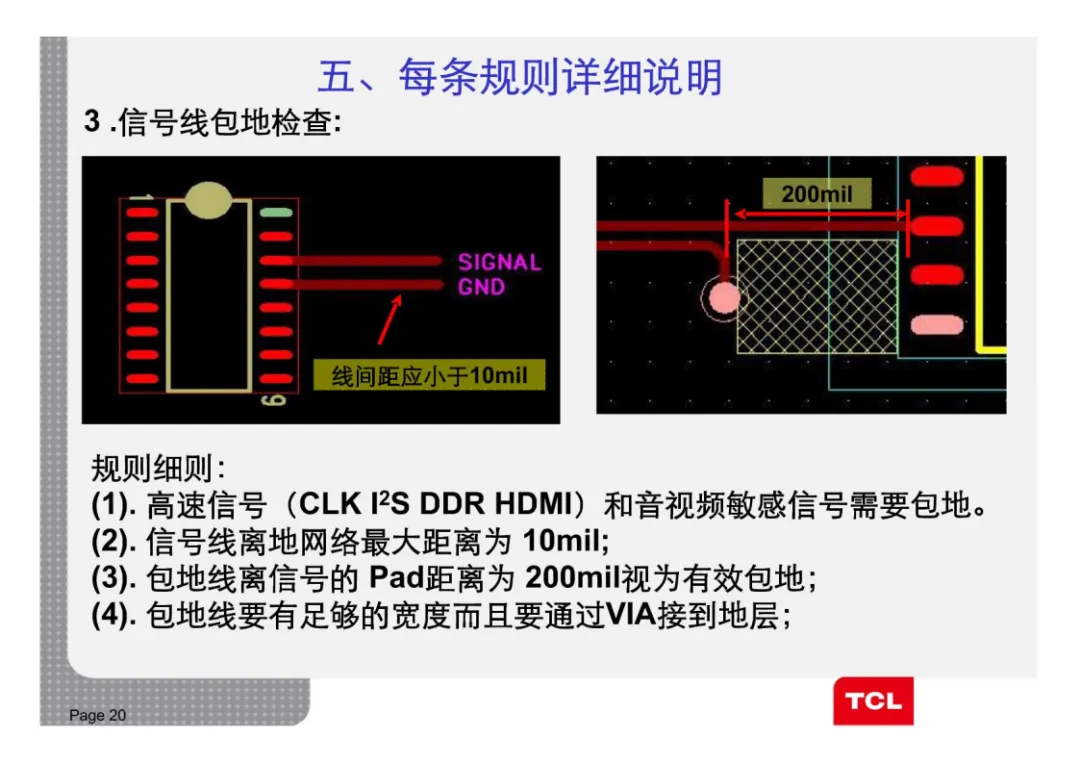

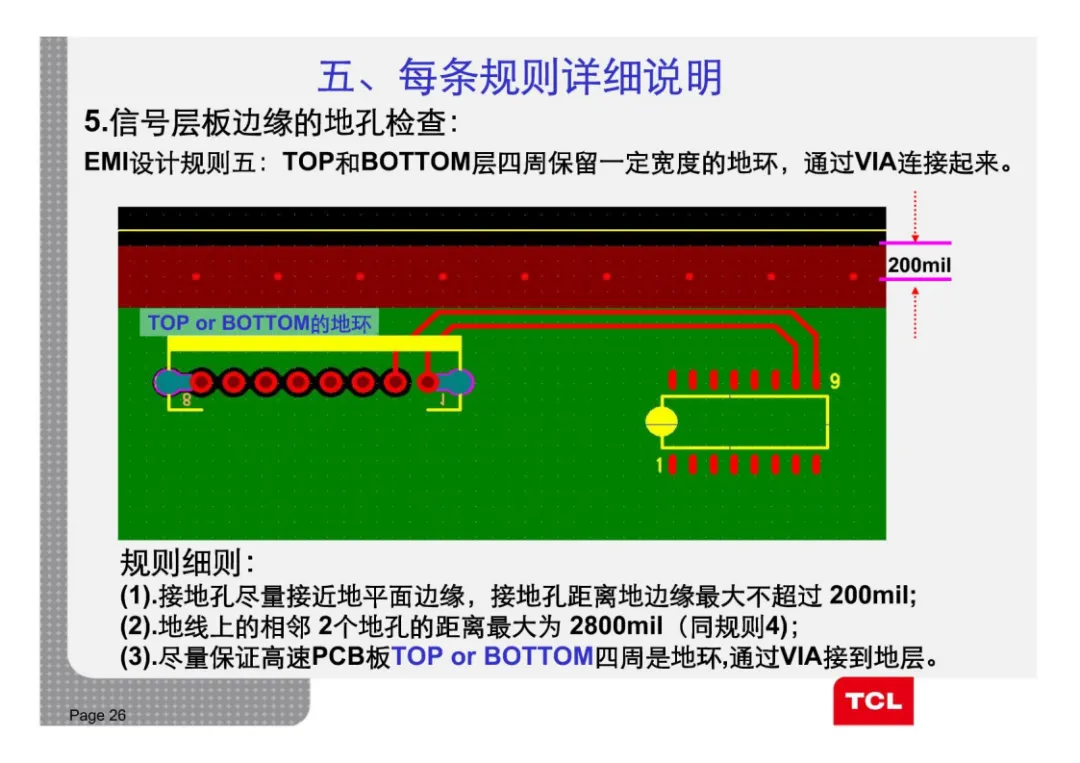

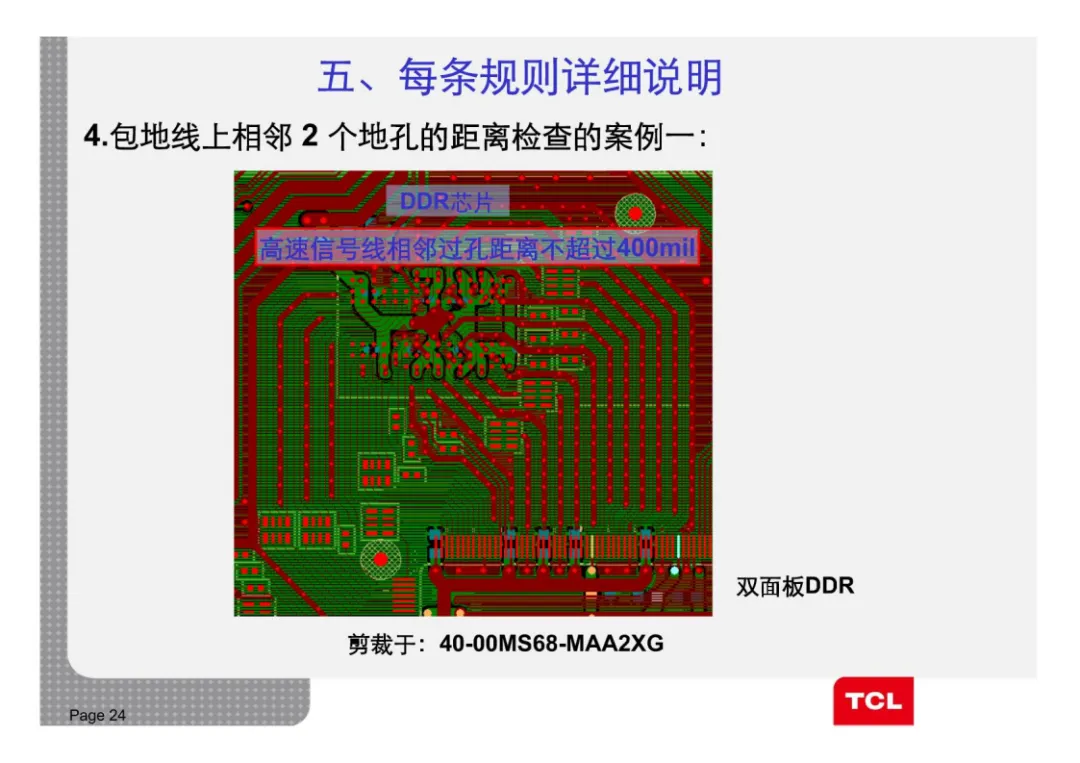

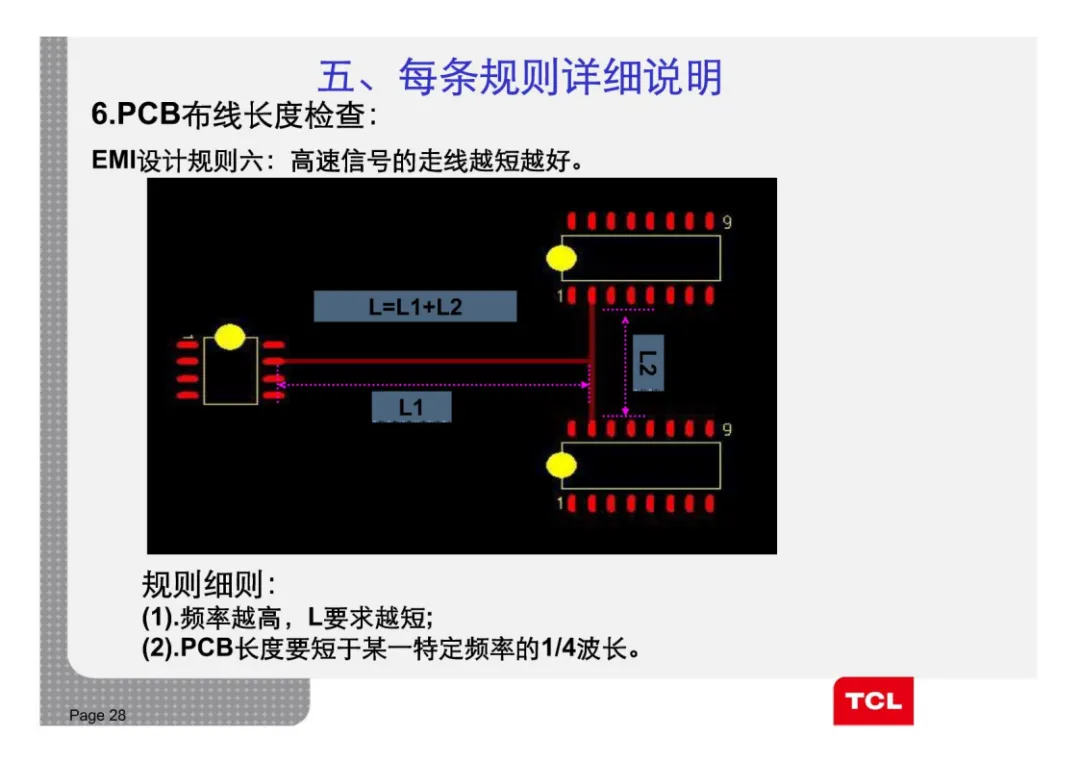

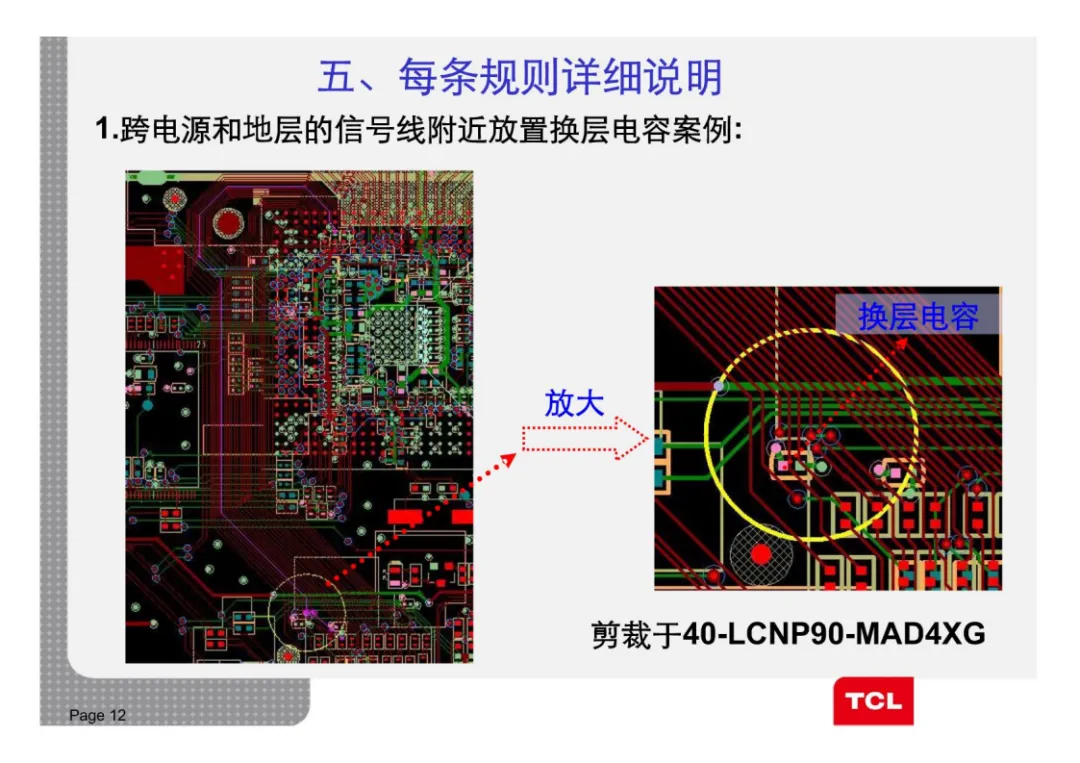

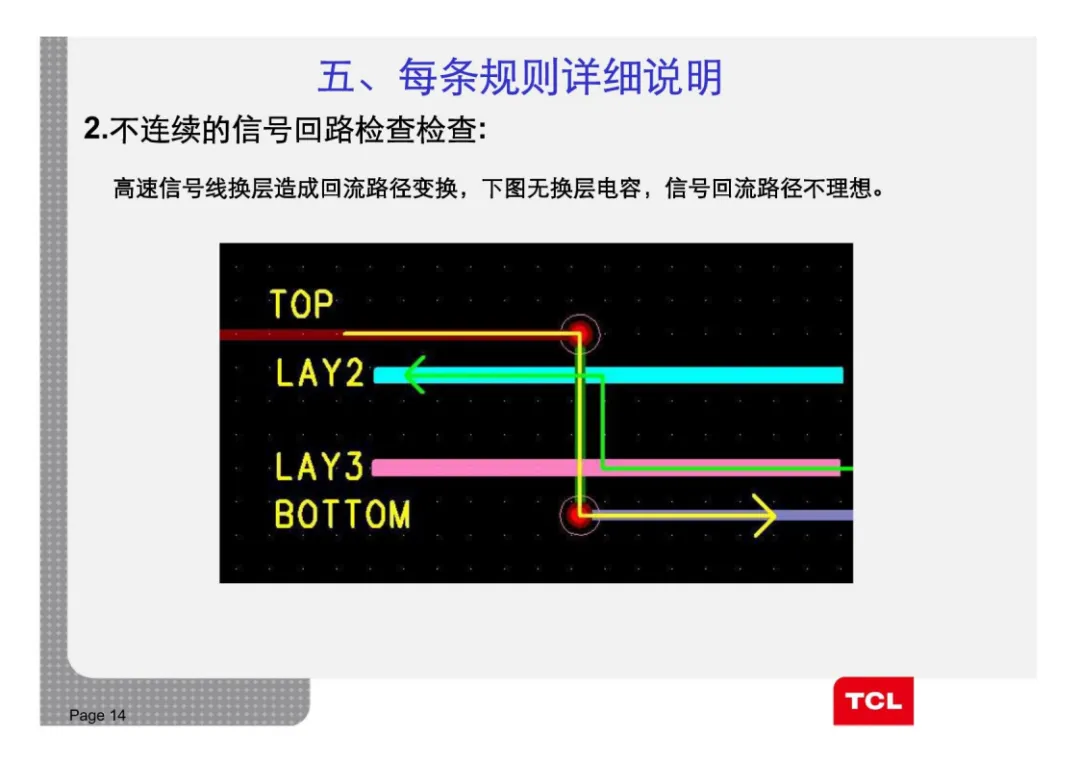

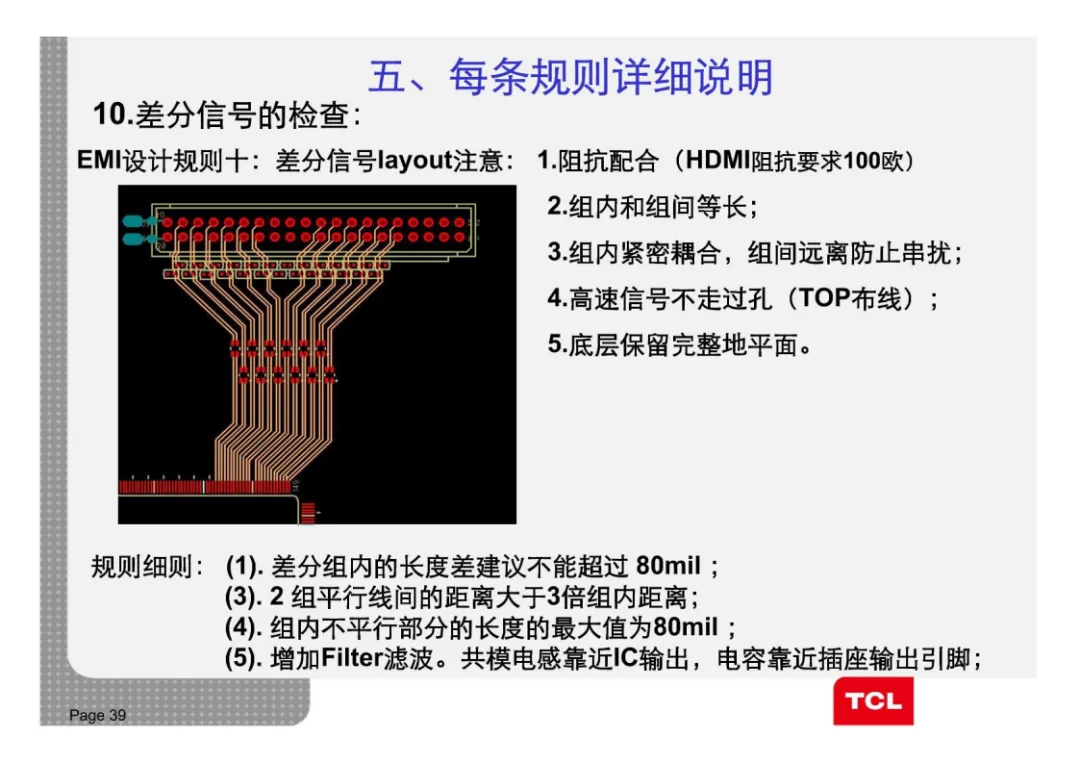

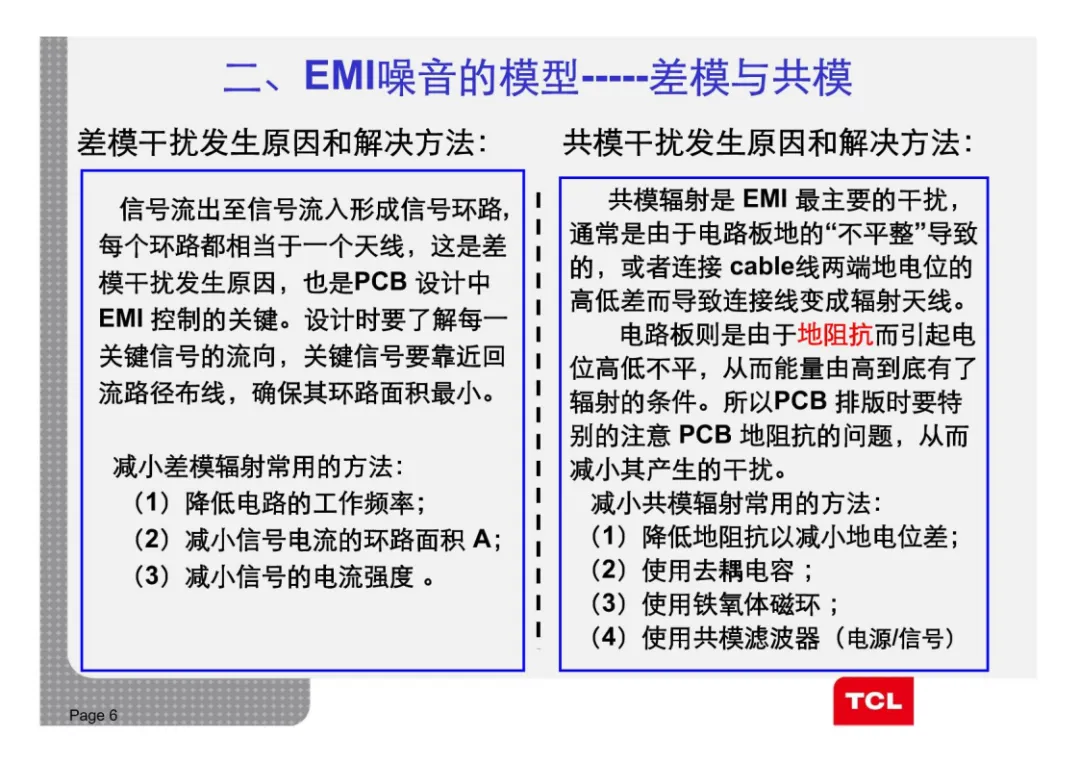

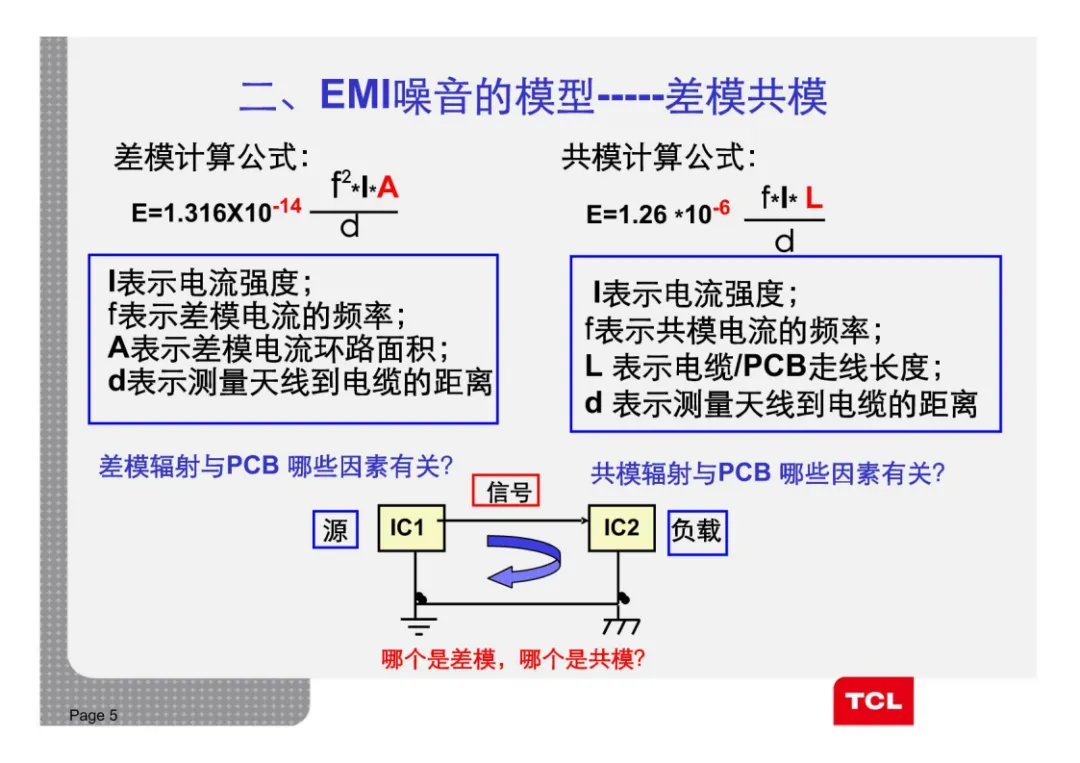

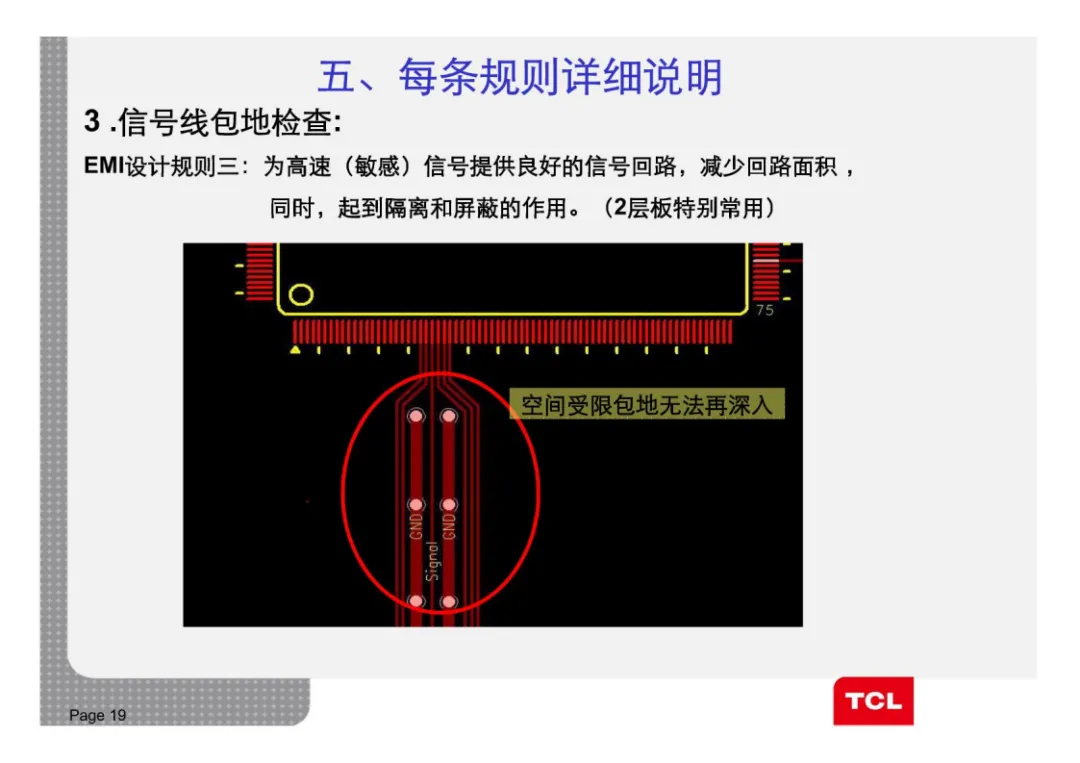

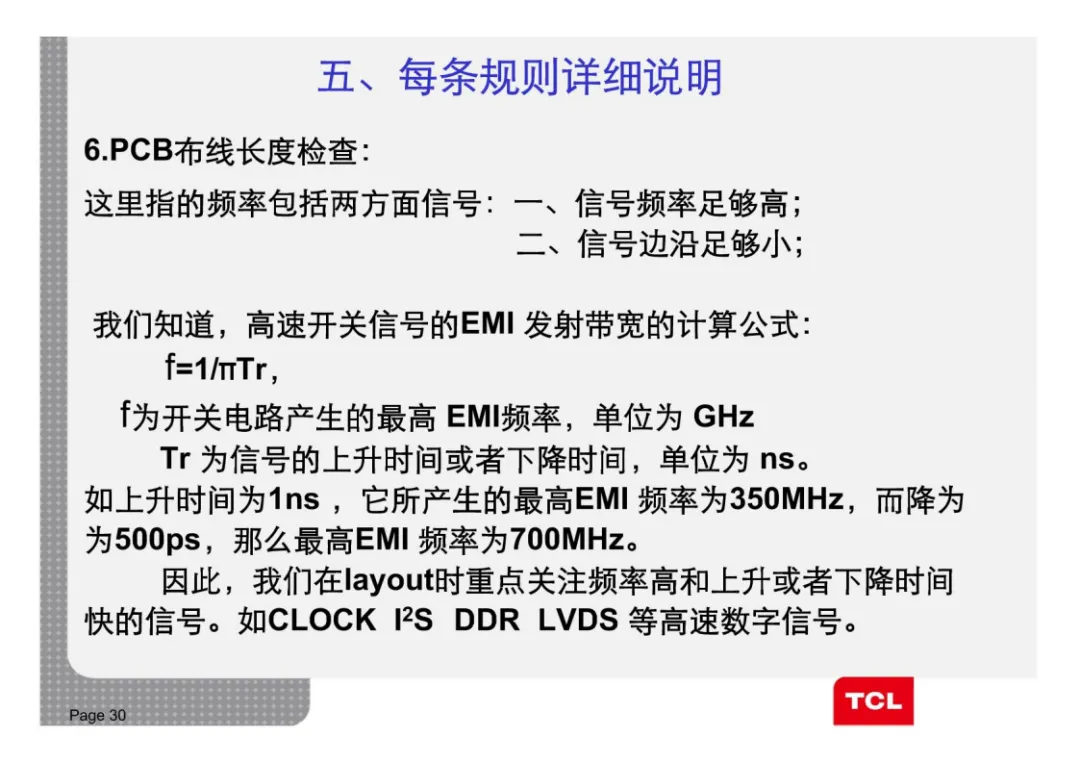

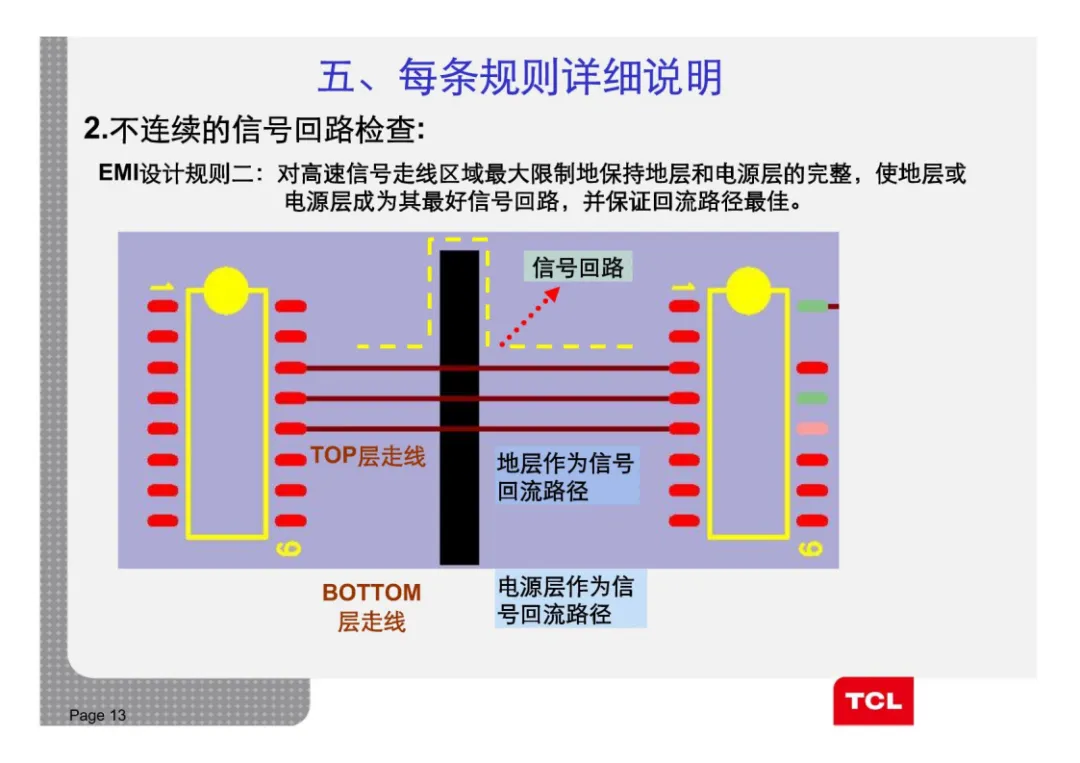

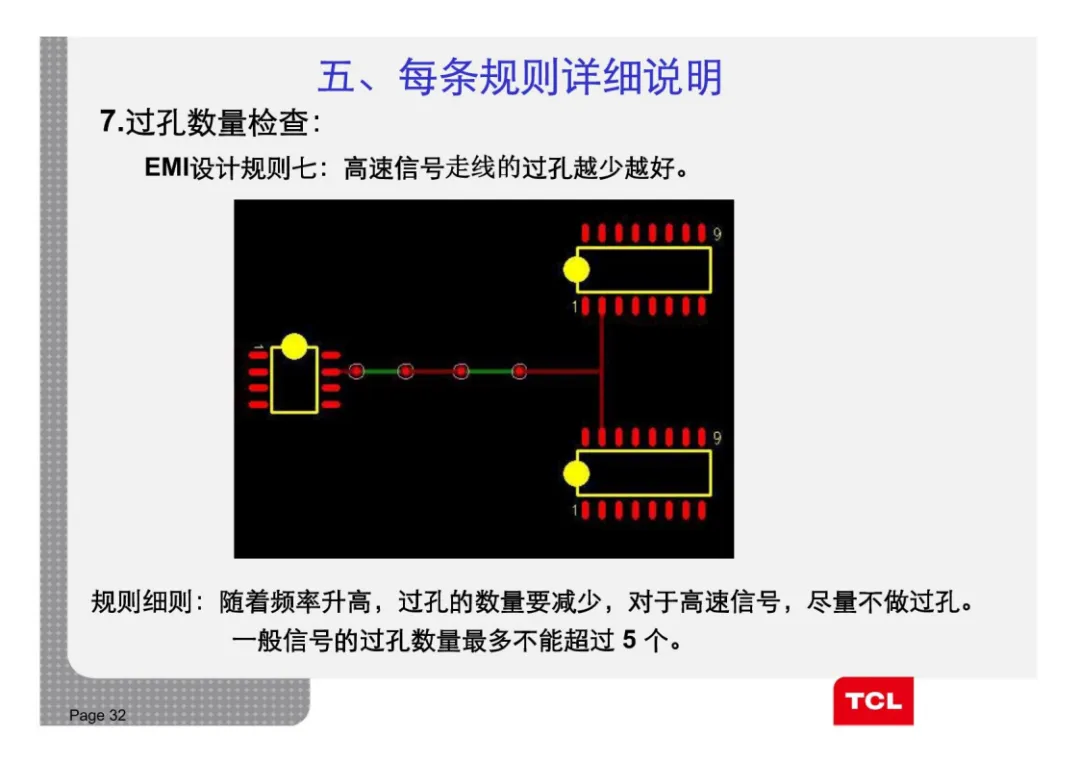

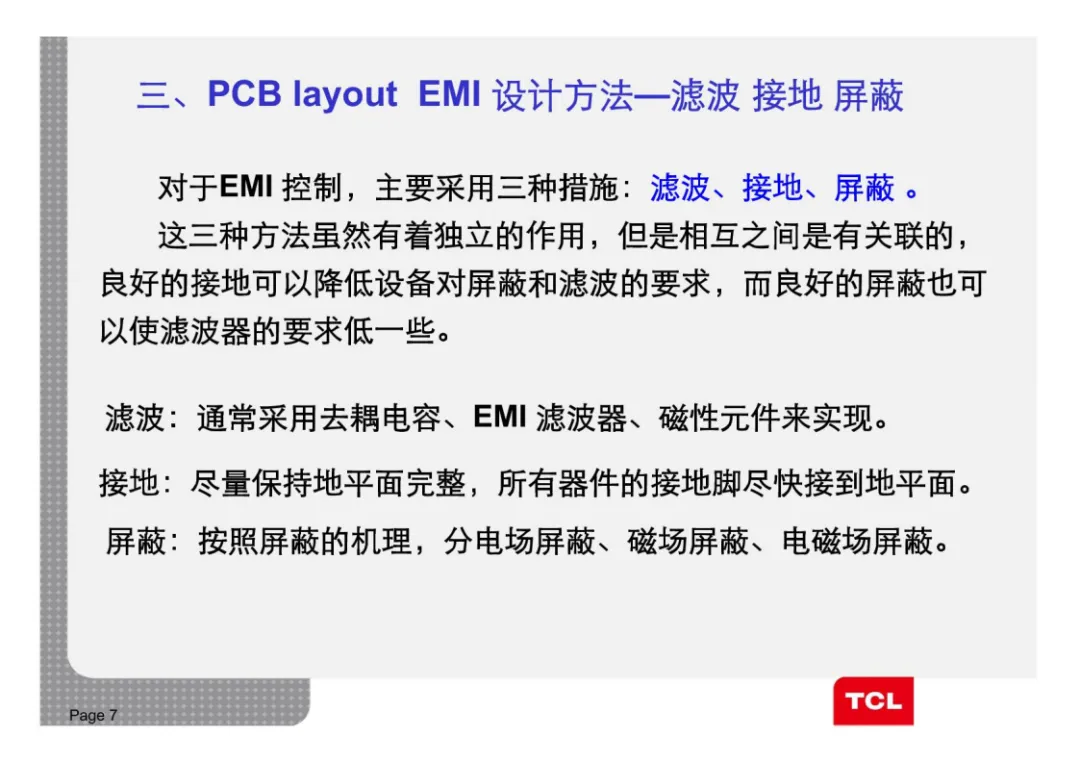

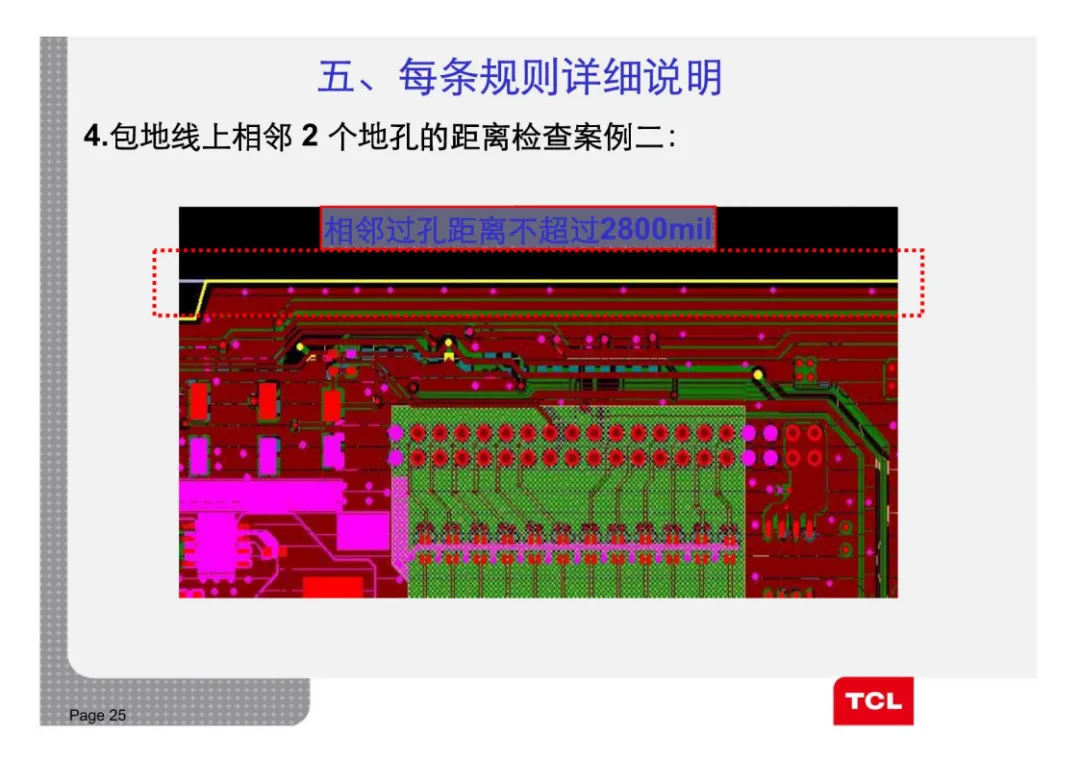

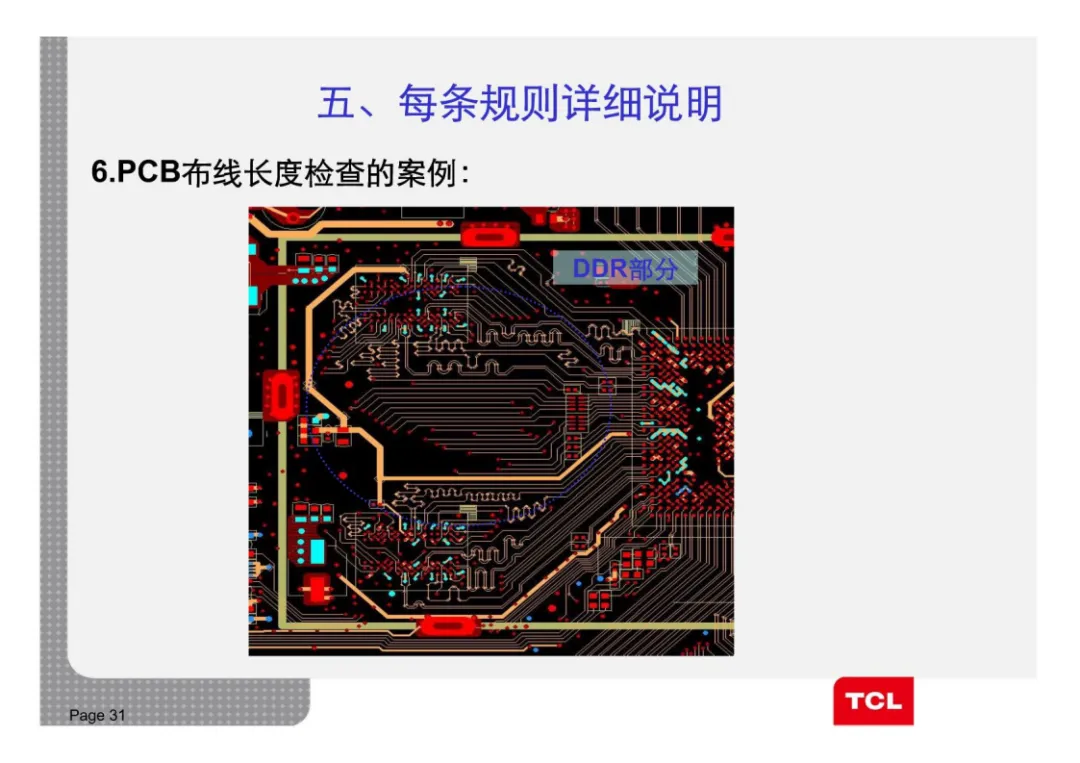

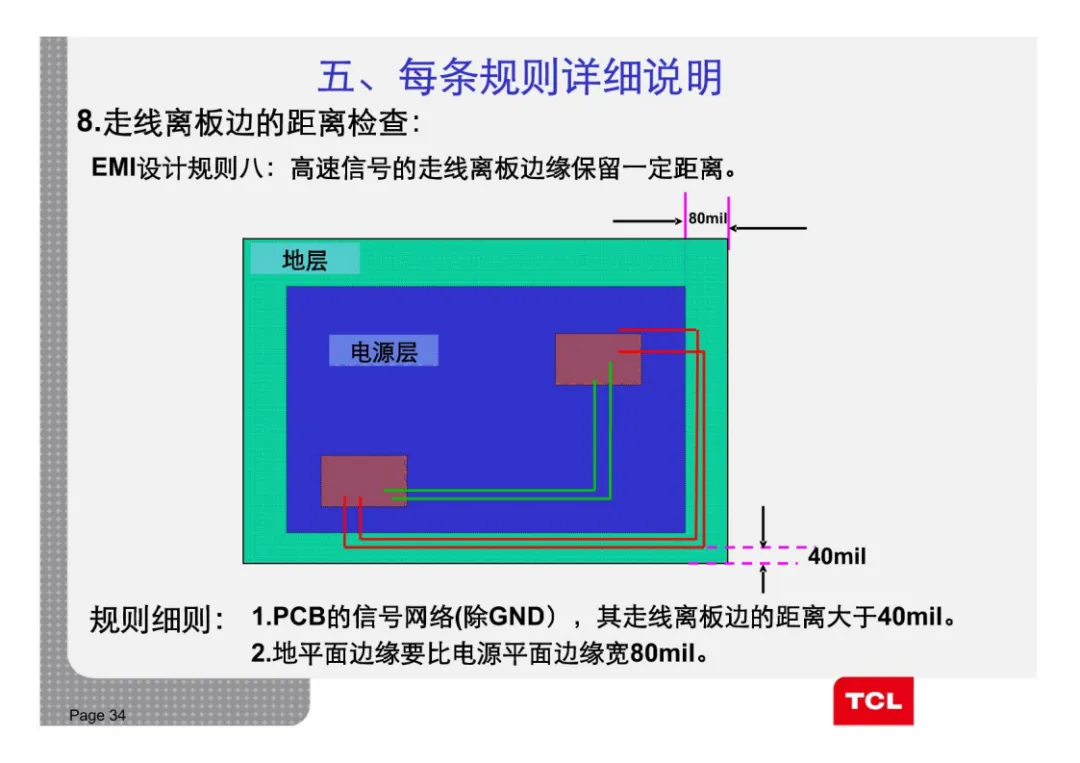

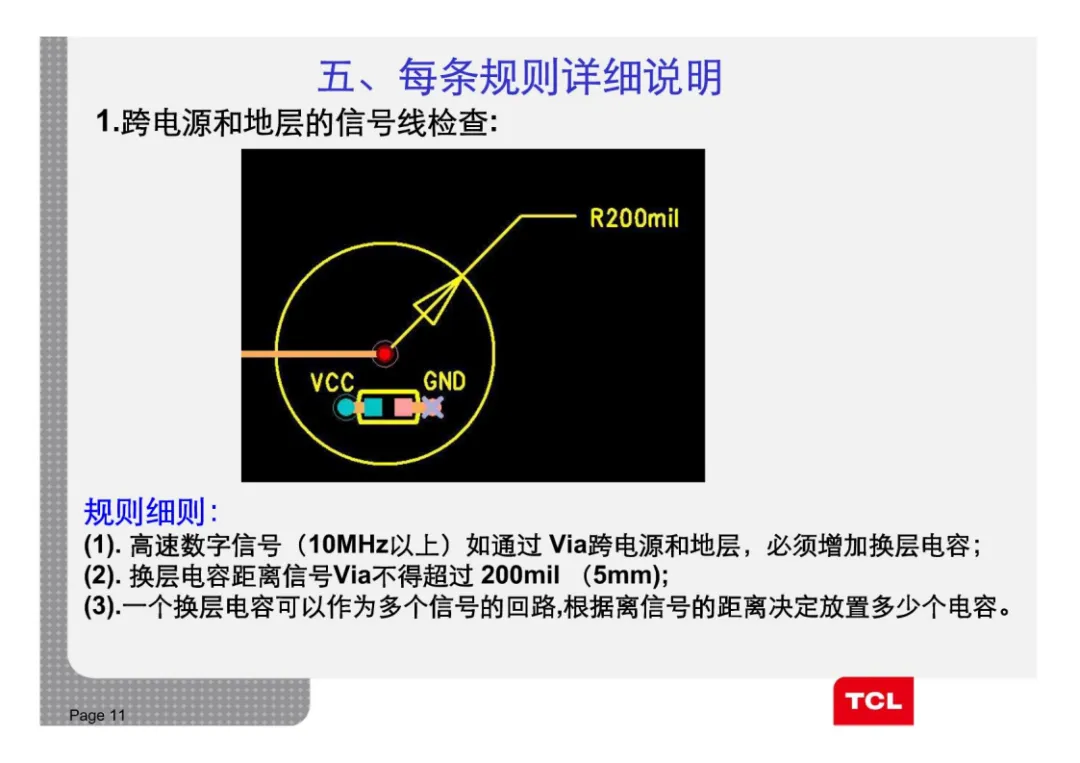

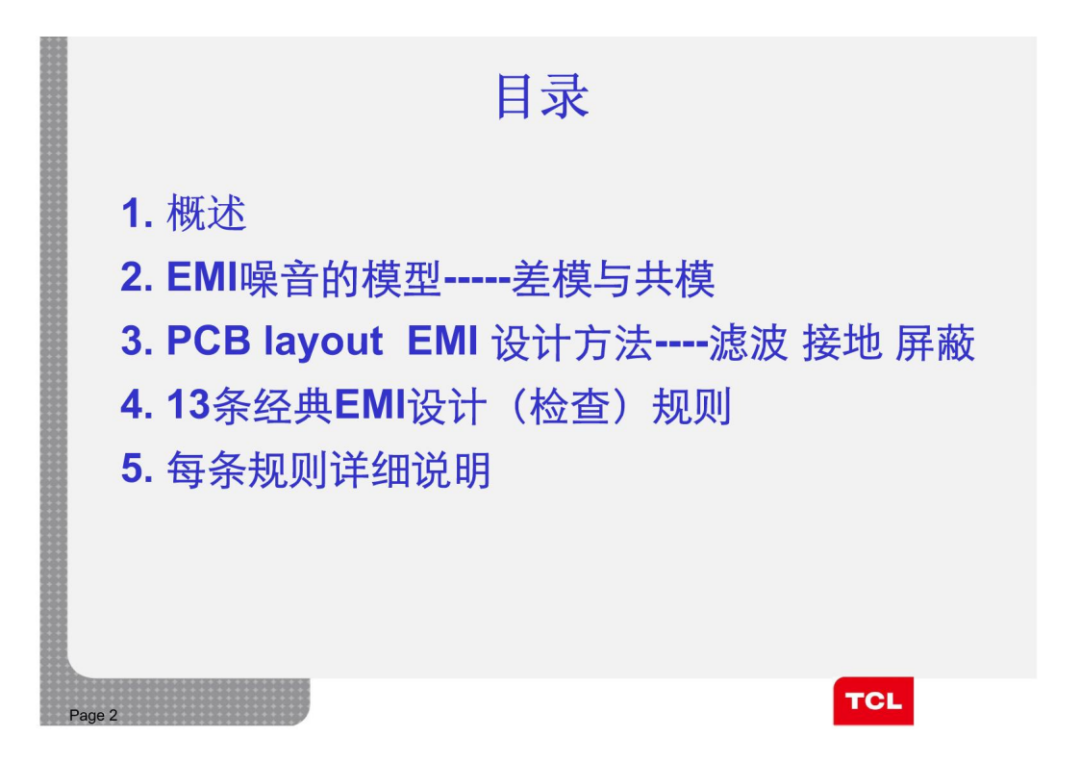

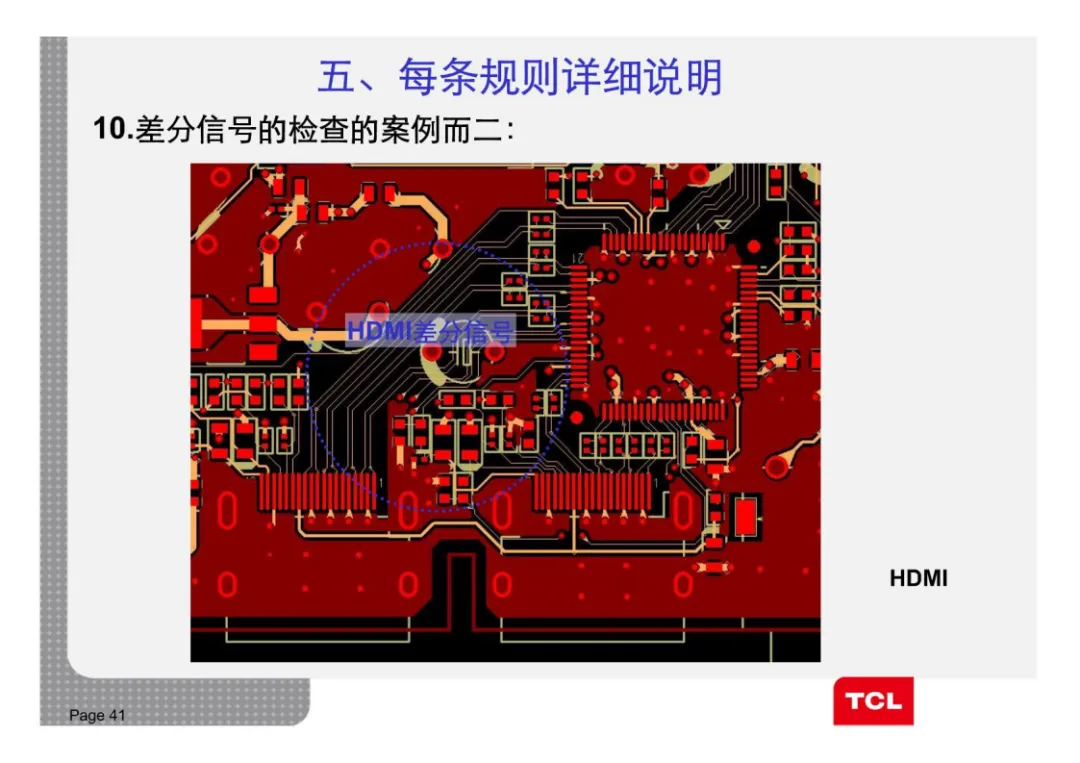

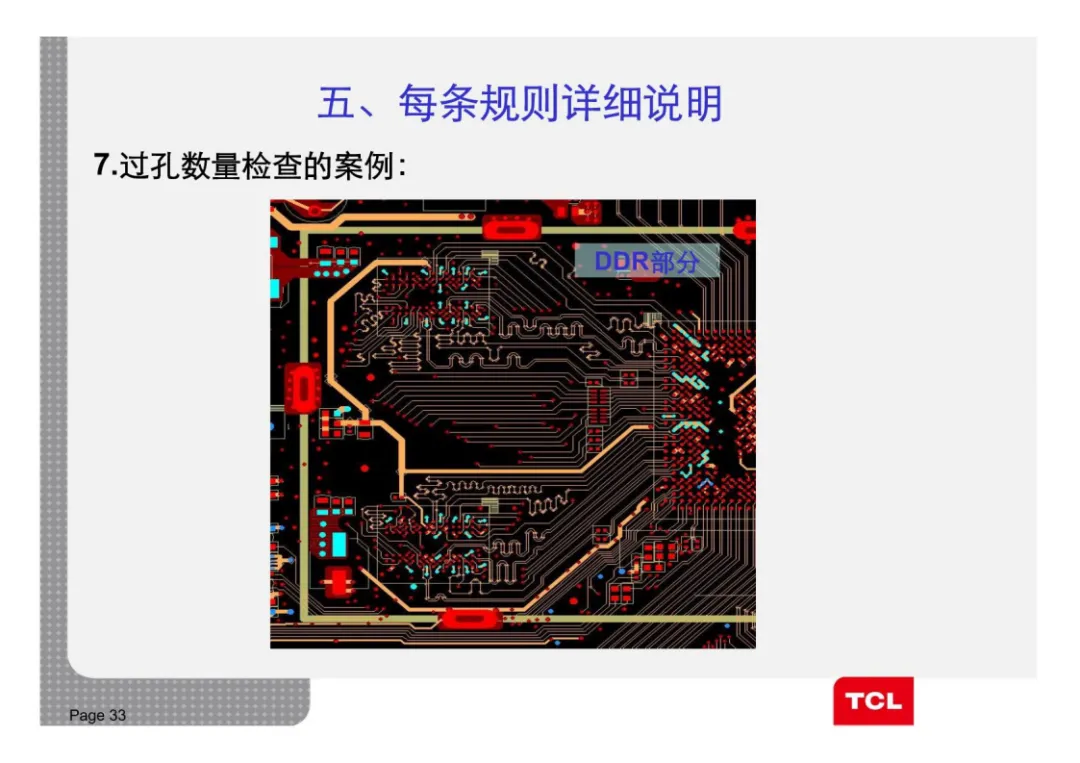

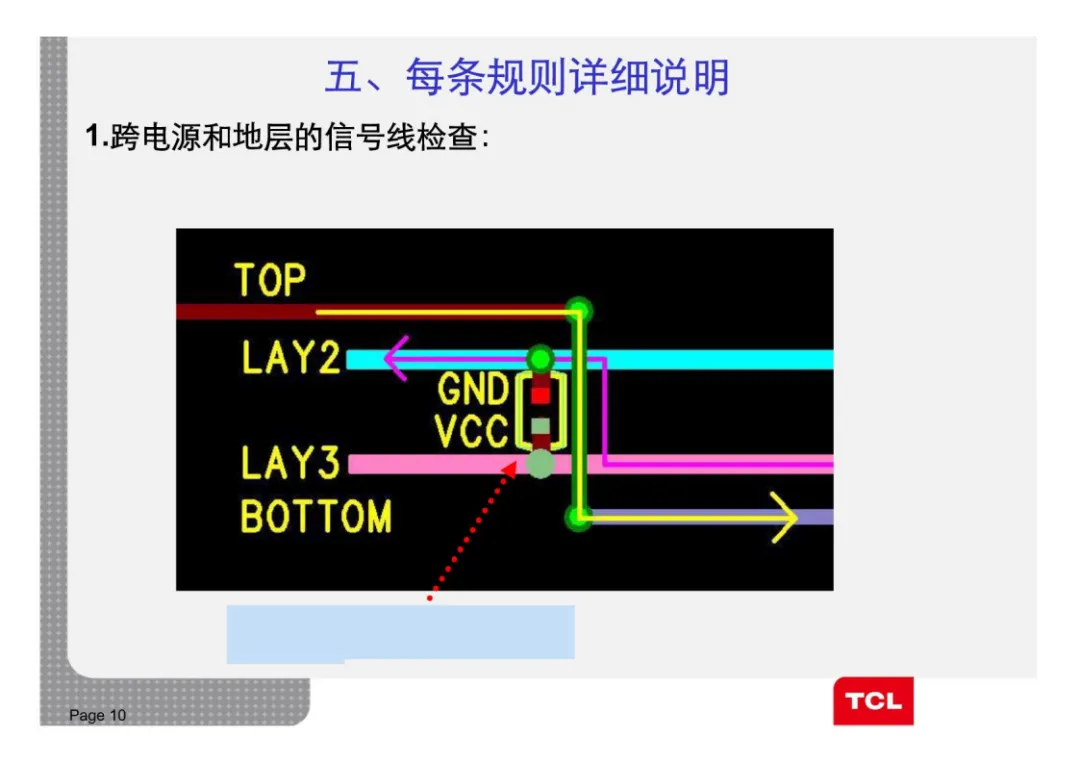

以下分享一些layout检查规则：


声明：

本文转载自硬件笔记本公众号，作者丸子，如涉及作品内容、版权和其它问题，请联系工作人员微（13237418207），我们将在第一时间和您对接删除处理!
投稿/招聘/广告/课程合作/资源置换 请加微信：13237418207


登录阅读全文
