新品
6.5A，5.7 kVRMS单通道
带隔离电源的栅极驱动器评估板
——SiC MOSFET半桥电路

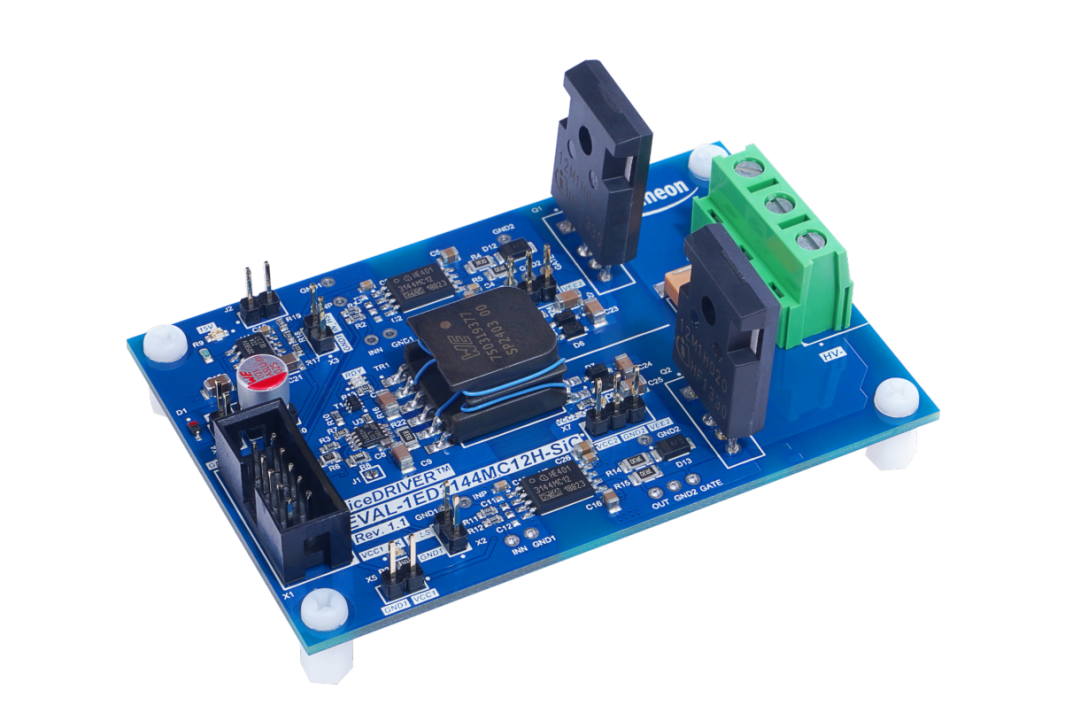

该评估板用于评估半桥电路中的1ED314xMC12H隔离栅极驱动器IC。
产品型号：

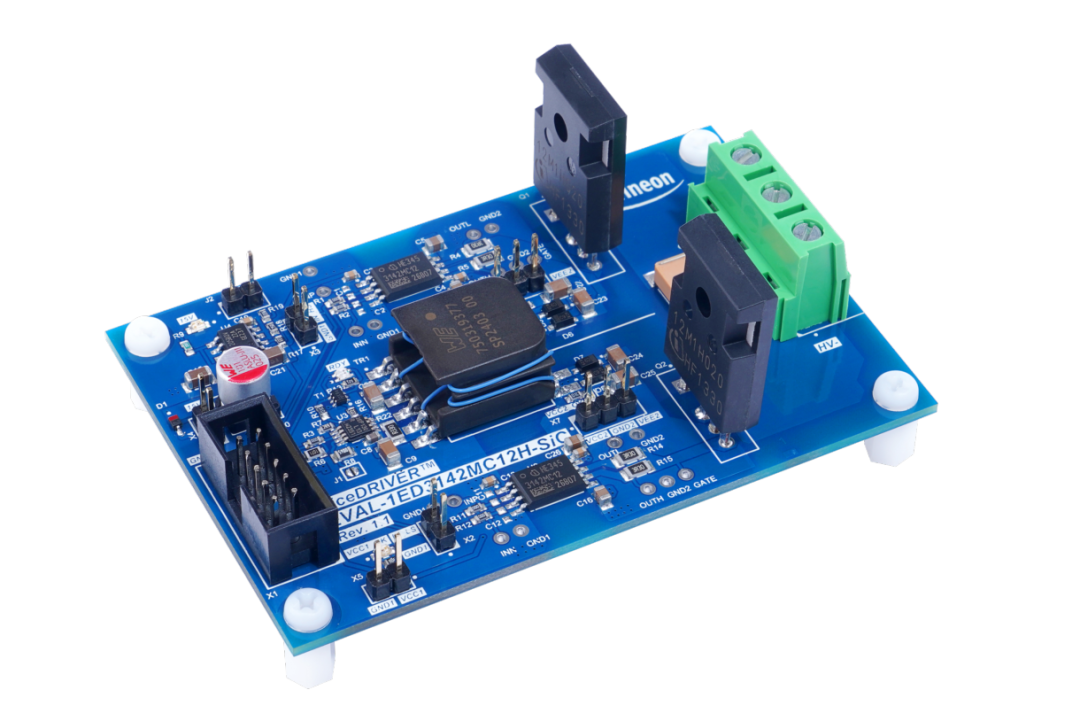

■ EVAL-1ED3142MC12HSIC：1ED3142MC12H评估板-6.5A、5.7kV（rms）单通道隔离栅极驱动器，带独立输出和12.5V UVLO；
■ EVAL-1ED3144MC12HSIC：1ED3144MC12H评估板-6.5A、5.7kV（rms）单通道隔离栅极驱动器，UVLO参考地为GND2，12.5V UVLO；

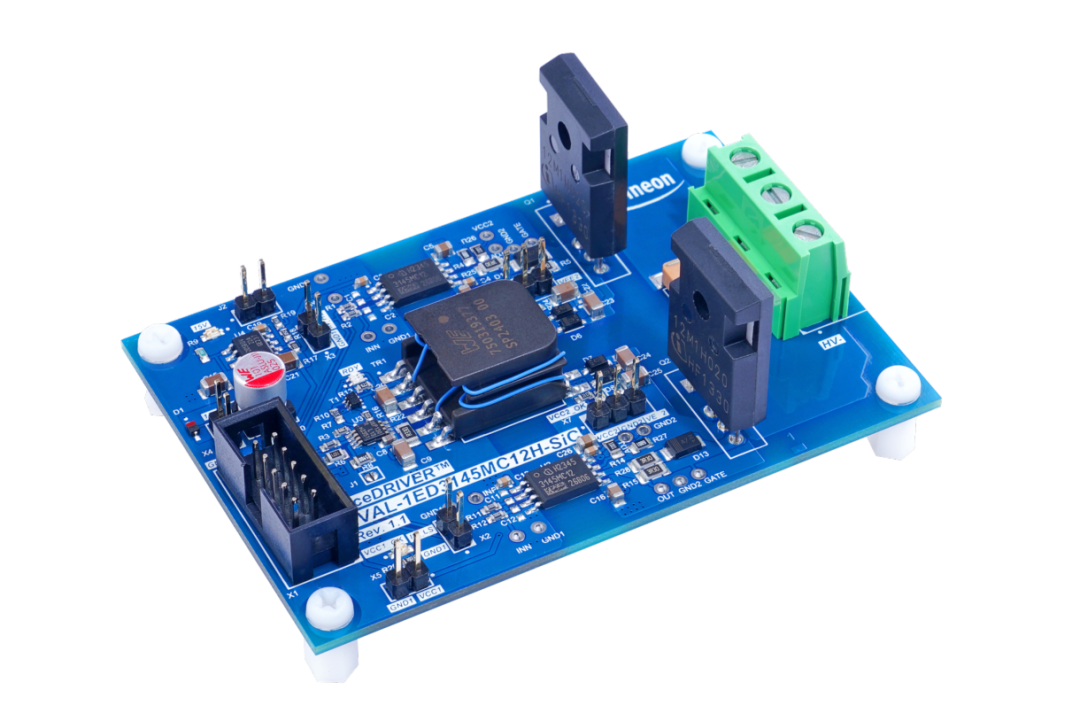

■EVAL-1ED3145MC12HSIC：1ED3145MC12H评估板-6.5A、5.7kV(rms)单通道隔离栅极驱动器，带可调UVLO。
相关产品：
■ 1ED3142MC12H
■ 1ED3144MC12H
■ 1ED3145MC12H
■ IMZA120R020M1H
■ 2EP130R
产品特点
碳化硅半桥电路
1200V 20mΩ SiC MOSFET IMZA120R020M1H
6.5A、5.7kV（rms）单通道隔离栅极驱动器1ED314xMC12H
2EP130R变压器驱动集成电路
12.5/13.6V UVLO保护（带滞后）
应用价值
易于测量和设置
带隔离电源
可更换的功率开关
竞争优势
多种UVLO版本，参考地为GND2的UVLO和可调UVLO选项
独立拉电流和灌电流输出
40ns传播延迟，不同器件最大7ns误差
主动关机、短路箝位、过温保护
框图
应用领域
机架式电源
储能系统
电动汽车充电
通用驱动器
电机控制和驱动
PCB文件
Altium PCB设计文件
Gerber PCB工艺文件
材料清单
PDF版本原理图
PDF版本PCB参考图
