电源纹波大的问题通常和使用的示波器探头以及前端的连接方式有关。
什么是电源纹波？
电源纹波指标是开关电源模块一项很重要的参数。电源纹波可以理解为电源模块包括 VRM 的输出电压的波动，和复杂的供电网络无关，或者说是电源输出的源端的电压的波动。
通常电源纹波频率由 MOSFET切换频率决定，在几百 KHz 到 MHz 级别，时钟串扰带来的电源噪声频率则在几十 MHz 到百MHz 左右，而 SSN噪声则与总线或者信号传输的切换频率有关，最高可能达 GHz 级别，比如 DDR4总线切换频率可能达 2 GHz 左右。因此可见电源纹波通常在低频段，而电源噪声则要考虑到更高频段。
干净的电源是数字电路稳定工作的前提，为确保电源供应的质量，必须对电源的纹波和噪声进行测量。传统上，工程师通常只是对电源纹波进行测量而忽视电源噪声的测量。而随着近几年电路集成规模和信号频率的日益提高以及对低功耗的追逐，导致信号环境日趋复杂，同时信号幅度和电源供电幅度均大幅下降，相应地对电源纹波和噪声的要求日益提高。
以 DDR4规范 JESD79-4A 为例，VDDQ_DC 值仅为 1.2V，而 DQVref 相关参数值均有严格的范围：
表 1. DDR4 标准中 DQ 内部 Vref 规范表
事实上，近年来随着高速串行信号速率发展到几十个 Gbps，电源完整性的重要性正在日益凸显。电源纹波是影响高速数字串行总线传输质量的主要因素之一，电源纹波测试是电源完整性的一个重要方面。
电源纹波测试实例
某用户使用500 MHz带宽的示波器对开关电源输出5V信号的纹波进行测试时，发现纹波和噪声的峰峰值达到了900多mV（如下图所示），而其开关电源标称的纹波的峰峰值<20mv。虽然用户电路板上后级还有LDO对开关电源的这个输出再进行稳压，但用户认为测得的这个电源纹波过大，不太可信，希望找出问题所在。
电源纹波测试

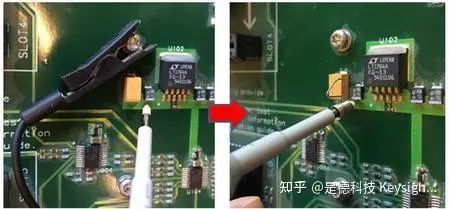

首先检查了用户探头的连接方式，发现其使用的是如下面左图所示的长的鳄鱼夹地线，而且接地点夹在了单板的固定螺钉上，整个地环路比较大。由于大的地环路会引入更多的开关电源造成的空间电磁辐射噪声以及地环路噪声，于是更换成如下面右图所示的短的接地弹簧针。
经过实际测试，发现测得的纹波噪声的峰峰值有很大改善，如下图所示。
但纹波噪声的峰峰值仍然有40多mV，和开关电源厂商标称的<20mV仍有较大差异。
进一步检查用户使用的探头的型号，发现用户使用的是示波器标配的10:1的无源探头。如下图所示。
10:1的示波器探头会把被测信号衰减10倍再送入示波器，然后示波器再对被测信号进行10倍的数学放大。这种探头的好处是通过前面的匹配电路提升了探头带宽可以到几百MHz，而且扩展了示波器的量程，但是对于小信号的测量不是特备有利。如果被测信号幅度本身就小，再衰减10倍可能就淹没在示波器的底噪声里了，即使再做10倍的数学放大，对于信噪比本身也是没有改善的。所以对于电源纹波噪声的测量应该尽量使用小衰减比的探头，比如1:1的探头。于是另外找了一个1:1无源探头，这种1:1的无源探头虽然带宽不高（通常几十MHz），但衰减比小，对于小信号测试非常合适。
下图是换用1:1的无源探头后，和10:1 探头在不同带宽限制下的对比测试结果。可以看到，使用1:1探头并设置20MHz带宽限制后，测量到的纹波噪声的峰峰值只有不到10mV，远远好过10:1探头的测试结果。从1:1探头的测试结果里可以看到清晰的纹波的波形，并且满足用户对于电源纹波噪声<20mV的预期。另外，我们也可以看到，带宽限制对于噪声峰峰值也有一定的改善作用。

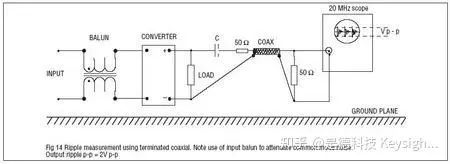

如果手头实在没有合适的低衰减比的探头，也可以参考下图用50欧姆的同轴电缆用如下方式自制一个探头。实际上就是把电缆的一头接在示波器上，示波器设置为50欧姆输入阻抗；电缆的另一头剥开，屏蔽层焊接在被测电路地上，中心导体通过一个隔直电容连接被测的电源信号。这种方法的优点是低成本，低衰减比，缺点是一致性不好，隔直电容参数及带宽不好控制。
电源纹波测试问题总结
这是一个典型的电源纹波测试的问题。我们通过使用短的地线连接、换用低衰减比的探头以及带宽限制功能使得电源纹波结果大大改善。一般来说，影响电源纹波测试结果的影响因素按照重要性主要有以下几个：
1、 前端连接线和地环路的长度：长的地环路会拾取更多开关电源的电磁辐射以及地噪声，因此需要使用尽可能短的地线连接。
2、 探头的衰减比：大衰减比的探头会使得小信号幅度更加微弱，甚至淹没在示波器底噪声里，所以应该尽量使用1:1衰减比的探头。
3、 带宽限制：很多电磁噪声和示波器的底噪声都是宽带的，设置合适的带宽限制可以滤除额外的噪声。很多电源纹波场合使用20MHz的带宽限制，也有些芯片会要求测到80MHz或200MHz。
4、 测量量程：通常会在小量程档下（比如10mv/格或20mv/格）进行电源纹波测试。量程打得越大，示波器的底噪声越高。但有些示波器的偏置范围有限，在小档位下时可能不能够把被测的直流电压信号拉回到屏幕中心附近进行测量，所以很多时候会使用示波器的AC耦合功能把直流隔离掉再进行电源纹波。
5、 输入阻抗：很多示波器有50欧姆和1M欧姆的输入阻抗选择，通常50欧姆输入阻抗下示波器的底噪声更低。不过示波器连接大部分无源探头时都会自动把阻抗切换到1M欧姆，只有连接有源探头或同轴电缆时才可以设置为50欧姆输入阻抗。
直流电源电压纹波的测量方法介绍
为了覆盖不同直流电源纹波性能测试的需求，研究了各类电压纹波测量方法和测量系统。每套测量方法都基于测量仪器的性能和实测验证结果，简要地总结和比较了各种测量方法和设备的优劣势，便于测量人员根据不同的测试条件选择最优的测试方案。
随着科技的不断发展，电子产品的性能逐步提高，工程师设计电子产品时，对于超低功耗（Ultra-Low Power）以及超高数据速率的极致追求，延续了直流电源输出电压越来越低和精度要求越来越高的趋势。
这种趋势让电源设计面临严峻挑战，绝大多数电子产品设计工程师都需要考虑信号的完整性问题。开关电源中滤波电路的缺陷以及开关管道通断产生的高频噪声，不仅会引起纹波噪声，而且有可能引发干扰和故障。在数字电路中，直流电源的噪声也会是系统时钟和数据抖动的重要贡献者。因此，准确测量直流电源的纹波噪声，将会对电源设计工程师更高的基本要求。
电源纹波
无论是线性电源还是开关电源，电源输出的直流电压都是由交流电压经过整流、滤波、稳压后得到的，由于滤波的不干净，导致电源输出直流电压上包含纹波噪声。
纹波噪声是直流电压（电流）上的杂波信号，包含周期和随机两种分量。周期分量的频率通常由开关频率的基波和谐波组成，随机分量主要由开关管道导通或截止瞬间产生的高频脉冲以及外界干扰产生。
纹波噪声主要包括低频纹波噪声，高频纹波噪声，共模噪声以及控制回路引起的纹波噪声。
低频纹波主要由供电电源工频及其谐波成分组成，幅值比较小，容易滤除。
高频纹波主要是开关管道在导通或截止的过程中产生高频干扰，通常幅值比低频纹波大得多。
开关电源的频率越高，输出滤波器电感电容值越大，高频纹波越小。功率器件与散热器底板和变压器原副边以及导线之间存在寄生电容电感，当电压作用于功率器件时就会产生共模噪声。同时控制电路的非线性也会造成电路震荡，产生纹波噪声。
纹波噪声的危害和抑制
纹波是一种复杂的杂波信号，它是围绕着输出的直流电压来回波动的信号，周期和振幅随着时间不断变化，并且不同电源的纹波也各不相同。但是一般来说纹波是有百害而无一利的。电源中携带的纹波会在电器上产生谐波，降低电源的使用效率。而高频纹波噪声还可能产生浪涌，导致电气设备非正常运行，加速设备老化。在数字电路中，纹波会干扰电路的逻辑关系，给通信、测试和计量带来噪声干扰，影响信号的正常测量，甚至损坏设备。
直流电源的电压纹波测量
电源输出电压携带纹波噪声是不可避免的，而纹波噪声的危害又是很大的，因此电源制造商，都要考虑将纹波降低到百分之几以下，对纹波要求高的设备要考虑把纹波降低到更小。除了电源设计的时候要降低纹波噪声之外，纹波对于评估电源性能也是一个重要的指标，因此在电源测试计量领域，如何测量电源纹波是一直在探索和讨论的课题。
1. 单端示波器的纹波测量方法
对于纹波指标要求不高的低压电源，示波器直接测量就可以满足要求。通常采用单端示波器测量方法。为了避免地环流在示波器输入端引入误差，连接线路采用单端接地，即电源端不接地，示波器端接地，如图，连线图仅为纹波测量线路图，直流电源需要连接电阻或电子负载，设置合适的电压电流，以保证直流电源输出要求的直流电压和电流，并且处于恒压模式。
单端示波器测量纹波电路连接图
一般示波器的输入电压范围在40V以内，鉴于示波器的输入电压范围，一般在直流电源和示波器之间会增加RC模块，同时设置示波器输入阻抗为1 M Ω，以保护示波器不被过高的直流电压损坏。示波器设置交流耦合方式，滤除被测信号的直流分量，示波器仅观察被测信号的交流分量，同时示波器选择更小的垂直档位，可以观察电源纹波的细节，示波器上可以直接读取纹波的峰峰值和有效值。
2. 带差分放大器的示波器测量方法
对于纹波指标要求高的直流电源，示波器的垂直分辨率不够或者测量精度不高，示波器直接测量的方法就无法满足指标的要求了，一般会选择对被测的纹波信号进行放大测量的方法，以提高测量准确度。例如在示波器与直流电源之间加入差分放大器，一方面可以隔断直流分量，另一方面可以放大测量的纹波信号，提高测量准确度，如图，连线图仅为纹波测量线路图，直流电源需要连接电阻或电子负载，设置合适的电压电流，以保证直流电源输出要求的直流电压和电流，并且处于恒压模式。
带差分放大器的测量纹波电路连接图
因为差分放大器的设置，有可能限制输入共模信号的电压范围，为了防止高电压损坏仪器，可以在前端加RC滤波电路，并且设置差分放大器为AC耦合模式。
示波器上的读数值需要乘以差分放大器的有效增益，得到直流电源的纹波峰峰值和有效值。
3. 带差分传感器的波形分析仪测量方法
除了通用的示波器测量电源纹波以外，我们研究了低噪声波形信号分析仪的测量方法。使用Keysight CX3322A波形分析仪和Keysight CX1105A电流/电压低噪声差分传感器，也可以实现直流电源的电压纹波测量。线路连接图如图-3。连线图仅为纹波测量线路图，直流电源需要连接电阻或电子负载，设置合适的电压电流，以保证直流电源输出要求的直流电压和电流，并且处于恒压模式。
波形分析仪纹波测量线路图
这也是一种差分测量方法，并且测量系统引入的底噪非常低。根据测量仪器的指标手册，当选择20 MHz带宽限制的时候，25 mV量程的底噪有效值只有20 μV，它只有示波器的十分之一，并且测量系统具有比较好的平坦度。因此，这也是非常理想的直流电源纹波测量方案。
只是CX1105A的共模直流电压范围很窄，只有5~6 V，因此需要在差分传感器前端加上RC滤波电路，一方面可以阻断直流共模电压，保护差分传感器不被高压损坏，另一方面匹配合适的电阻，降低差分传感器前端的输入阻抗，可以有效地降低交流共模噪声。波形分析仪上的读数即为测量纹波的峰峰值和有效值。
4. 高压直流电源的纹波测量方法
以上三种测量方案只适用于200V以下的直流电源，但是目前高压直流电源越来越多，如何测量高压纹波也越来越受到关注。
1）带无源高压探头的示波器测量方法
这是最常用的高压信号的测量方法，选择与示波器匹配的无源高压探头，例如Keysight 10073C 10:1探头和10076C 100:1探头。示波器可以根据连接的探头，进行自动修正，示波器上读取的数据即为测量纹波的峰峰值和有效值。在测量开始之前，高压探头一定要做低频补偿，保证测量准确度。
虽然衰减比率越大，输入电压就可以越高，比如10073C最高输入电压可以到500 V峰值，而10076C可以到2000 Vpk以上，但是衰减比率越大，探头输入端的灵敏度越高，示波器底噪被放大得越大。因此，对于纹波要求不高的500 V峰值以上的高压测量，可以使用10076C 100:1探头进行测量，500V峰值以下的高压测量，尽量选择10073C 10:1探头进行测量。
2）优化的带高压探头的示波器测量方法
对于纹波要求高的高压测量，可以增加差分放大器，来提高测量精度，抑制测量系统的底噪。
带差分放大器的高压纹波测量线路图
可以根据直流电压大小和测量纹波的指标，选择10:1或者100:1探头，不管选择哪一种探头，测量系统的底噪性能都比直接接示波器要好很多。测量系统的平坦度在20 MHz被测频率范围低于5%。优化的高压纹波测量方案非常适用于高电压高精度的纹波测量。
干净的电源是数字电路稳定工作的前提。下面我们将介绍电源纹波测试的注意事项与调试技巧。
电源纹波测试的注意事项与调试技巧
基于上述 S204A 示波器和 N7020A 1:1 衰减比探头的测试组合，已经有了非常良好的测试精度保证，还有什么其它注意事项值得关注呢？
1. 选择恰当的示波器带宽。
测试电源纹波可以将示波器硬件带宽限制到 20MHz。主要是为了避免数字电路的高频噪声影响纹波的测量，尽量保证测量的准确性。如果开关频率较高，也可以考虑设置示波器硬件带宽为 200 MHz。Keysight S 系列示波器内置了两档硬件带宽限制即20MHz 和 200MHz。内置的数学运算(Math-Low Pass Filter)还支持灵活的软件数字带宽限制。
示波器带宽
示波器带宽决定因素：由前端放大器等模拟器件的特性决定
示波器带宽参数定义：放大器增益下降到-3dB对应的频点称为带宽
2. 调节示波器的垂直刻度尽量将波形展开占屏幕垂直 6-7 格。
比如测试 10mV 级的纹波和噪声，可以调节垂直刻度到 1.5mV/Div，S 系列示波器每个通道都有专用的垂直刻度调节旋钮，该旋钮支持按压在粗调和微调之间切换。采用这一设置的目的是尽量用足示波器 ADC 的显示线性范围。
3. 设置示波器的波形采集或捕获方式为 12bit 高分辨率模式。
高分辨率模式(High Resolution Mode)相对一般采样模式 (Sampling Mode) 主要是将若干个采样点组成一组做平均，将这个平均值作为采样结果保存到采样存储器中，因此这是示波器的显示采样率会下降。这种平均类似滤波的效果，可以有效降低示波器的噪声。鉴于纹波的重复性特征，还可以采用平均模式(Average)以获得更佳的测试和测量结果。必须说明的是，采用高分辨率模式时会降低示波器的数字带宽。因此在测试高频噪声和干扰时不建议采用高分辨率模式。
4. 最后一点比较重要的就是示波器探头接地线应尽量短。
以免接地线耦合其它干扰和噪声。长地线的寄生电感还会降低测试带宽。因此在 N7023A 的三种灵活测试组合中，采用探头针尖直接点测和短弹簧地针的组合效果最佳，当然采用双列直插连接和贴片器件夹的组合具有更佳的连接和测试方便性，因此有时需要在测试精度和连接方便性之间进行平衡。
以上描述了推荐进行精确电源纹波测试和噪声测试的示波器和探头组合以及测试中的一些小技巧，这些是得到真实测量结果的基础和保证。在得到期望的波形后，又该如何进行电源纹波分析呢？
电源信号测试分析实例
通常情况下，可以采用直方图统计和进行简单的 FFT频谱分析：
直方图统计和 FFT 频谱分析
直方图统计可以观察得到纹波在数值上的分布情况，而 FFT 频谱分析则可以从频域角度去对电源纹波和噪声的本质进行深层次的观察。如上图示，通过对信号进行 FFT 运算立刻可以发现此电源噪声频率为 1.71 GHz。
如果对信号进行 FFT分析后，发现多种频率源的干扰，又该如何分别进行定位和量化呢？
以下图为例，黄色 CH1 波形是测得的 3.3V 的电源信号，f2 是采用 Horz Gateing 函数运算得到的一段水平放大波形。对 CH1 信号进行 FFT 运算可以看到其频谱中包含 2.8 M 开关频率及其谐波分量和来自于 10 MHz 时钟的干扰。如果测试得到的纹波结果超过系统容许值，那么该如何改进呢？显然，2.8 MHz 的开关频率是已经选定的开关电源带来的，而 10 MHz 的时钟干扰是外来干扰，比较容易通过重新布线或其它方法去除。因此我们现在就需要对 10 MHz 的时钟干扰耦合进来的电源噪声数值进行定量分析。
电源信号测试分析实例(1)
因此将 10 MHz 时钟信号接入到 CH2，并设置触发源为 CH2。那么其它干扰源耦合到电源上的噪声因为与 10 MHz 时钟无关具有随机性。设置示波器的采集模式为平均，比如 1024 次平均，随机信号就被滤除掉。这时就可以清晰的辨别出 3.3V 电源信号上因为 10 MHz 时钟产生的噪声和干扰的幅度。如下图示:
电源信号测试分析实例(2)
