标准化的原则
接线端子
接线端子的绕接要求，对于导线和元器件引线同样适用。

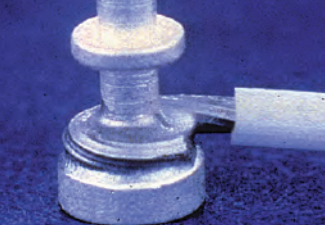

导线过缠绕
导线/引线缠绕大于 360°，并保持与接线端子接触。
导线重叠
导线/引线缠绕大于 360°并自身相互交叉，没有保持与接线端子接触。
最佳的缠绕状况可实现引线/导线与接线端子之间的机械连接，足以确保在焊接操作期间引线/导线不会移动。通常实现机械连接的做法是采用180°的机械缠绕。
连接应该定位于焊接端子的底部区域或是之前已安装好的与导线绝缘皮厚度一致的连接上。实际应用时，应该将最粗的导线放置于底部依序向上排放。连接缠绕应当[N1D2D3] 在整个接线端子缠绕范围内。连接到基座及其每根导线应该相互平行。
连接到接线端子的导线应当[N1D2D3]具有应力释放。接线端子不应当[A1D2D3]为满足尺寸过大的导体连接而修改。导线也不应当[N1D2D3]为了适配接线端子而修改。
可接受 1,2,3级：
焊料填充至少达到导线 /引线与接线端子接触界面的 75%。
焊料中的导线/引线可辨识。
可接受1级，制程警示2,3级：
焊接连接处导线/引线的轮廓不可辨识。
缺陷1,2级：
柱干与绕线之间的焊料下陷超出导线半径 (r) 的50%。
缺陷3级：
柱干和绕线之间的焊料下陷超出导线半径(r) 的25%。
缺陷1,2,3级：
当导线 /引线缠绕不足 180°时，焊料润湿不到引线与接线柱接触界面的 100%。
当导线/引线缠绕达到或超过180°时，焊料润湿不到引线与接线柱接触界面的 75%。
塔型和直针型
引线/导线的放置
下图的标准适用于连接在塔型和直针型端子上的引线/导线。
可接受1,2,3级：
各导线和引线最少缠绕 180° 且不重叠。
导线紧靠接线端子底座或先前安装的导线。
可接受1级，制程警示2级，缺陷3级：
直针型端子上，顶部的引线距接线端子顶端不足一倍线径。
可接受1级，缺陷2,3级：
导线末端与自身重叠。
制程警示2级：
接线端子上导线与圆形柱干缠绕接触90°至180°。
缺陷1,2级：
接线端子上导线与圆形柱干的缠绕接触少于 90°。
缺陷3级：
接线端子上导线与圆形柱干的缠绕接触少于180°。
缺陷1,2,3级：
导线末端违反最小电气间隙。
焊接
可接受1,2级：
当导线 /引线缠绕不到 180°时，焊料要润湿导线 /引线与接线端子界面之间接触区域的 100%。
可接受1,2,3级：
当导线/引线缠绕 180°以上时，焊料至少润湿导线/引线与接线端子界面之间接触区域的 75%。
缺陷1,2,3级：
当导线 /引线缠绕大于 90°但不足 180°时，焊料没有 100% 润湿引线与接线端子的接触区域。
接线端子柱干和绕线之间的焊料下陷大于导线半径的 50%。
缺陷3级：
接线端子柱干和绕线之间的焊料下陷大于导线半径的 25%。
缺陷1,2,3级：
当导线/引线缠绕达到或超出 180”时，填充不到引线与接线端子接触界面的 75%。
双叉型
引线/导线的放置
下图的标准适用于引线和导线从双叉型接线端子的侧面进线连接。
可接受1,2,3级：
导线末端伸出接线柱的底座，但满足最小电气间隙。
导线穿过槽中间。
绕线无任何超出接线端子柱干顶端的部分。
如有要求，导线缠绕至少要达到 90°。
可接受1,2级：
直径为 0.75mm[0.0295in] 或更粗的导线/引线直接从柱干中间穿过。
可接受3级：
直径为 0.75mm[0.0295in] 或更粗的导线/引线直接从柱干中间穿过并加固。
可接受1级，制程警示2级，缺陷3级：
绕线任一部分超出接线端子柱干顶端。
导线没有有效接触柱干的至少一个角。
可接受1级，缺陷2,3级：
导线自身重叠。
缺陷3级：
直径大于或等于 0.75mm[0.0295in] 的导线/引线缠绕不到 90°且未固定。
直接穿过的导体与接线柱底座不接触，或与先前放置的导体不接触，其间距大于绝缘皮的厚度。
缺陷1,2,3级：
导线未穿过中间的槽。
导线末端违反最小电气间隙。
直径小于0.75mm[0.0295in]的导线/引线缠绕柱干小于 90°。
下图的标准适用于引线和导线从双叉型接线端子底部进线的连接。顶部进线不需要绕线。
可接受1,2,3级：
导线的绝缘皮没有进入到接线端子的底座或柱干。
底部进线的导线缠绕柱干至少 90°。
顶部进线时柱干之间的空隙采用对折线头或另外单独填充导线方式填满。
可接受1级，制程警示2级，缺陷3级：
导线的绝缘皮进入接线端子底座或柱干。
顶部进线未进行填充支撑。
底部进线的导线缠绕底座或柱干弯曲不到 90°。
下图标准适用于导线/引线经加固、粘结或其他夹持方法对焊接连接提供支撑的情形。
可接受1,2,3级：
导线用永久性的加固装置被永久固定或夹持。
导线穿过双叉接线端子的柱干。
可接受1级，制程警示2级：
直径大于或等于 0.75mm[0.03 in] 导线或引线缠绕不到 90°且未固定。
缺陷1,2级：
直径小于 0.75mm[0.03 in] 导线或引线缠绕不到90°且未固定。
缺陷3级：
任何未被固定的直通连接的导线。
缺陷1,2.3级：
导线没有穿过双叉型端子的柱干。
焊接
可接受1,2,3级：
当导线 /引线缠绕 180°以上时，焊料至少润湿导线/引线与接线端子接触界面之间接触区域的75% 。
当导线/引线缠绕不到 180°时，焊料要润湿导线/引线与接线端子界面之间接触区域的 100%。
顶部进线，焊料达到接线端子柱干高度的75% 。
缺陷1,2,3级：
对于顶部进线，焊料少于接线端子柱干高度的75%。
当缠绕不足 180°时，填充不到引线与接线端子接触界面的 100%。
当缠绕达到或超过 180°时，填充不到引线与接线端子接触界面的 75%。
槽型
引线/导线的放置
可接受1,2,3级：
在接线槽出口处引线或导线末端可辨识。
导线末端上的任何部分未超出接线端子柱干顶端。
注：槽型接线端子不要求缠绕。
可接受1级，制程警示2级，缺陷3级：
导线末端超出接线端子柱干顶端。
缺陷1,2,3级：
引线或导线末端在接线槽出口处不平齐或不可辨识。
导线末端违反最小电气间隙。
焊接
焊料应该在引线或导线接触接线端子的部分形成填充。焊料可以填满接线槽但不应该堆积在接线柱顶部。
可接受1,2,3级：
焊料在导体接触接线端子的部分形成 100% 的填充。
焊料填满接线槽。
引线或导线末端在接线槽出口处的焊料内可辨识。
注：焊料在线槽中的填充 /高度可能取决于设计。
未建立1级，缺陷2,3级：
导体与接线端子接触的部分没有形成 100% 的填充。
缺陷1,2,3级：
引线或导线末端在接线槽出口处不可辨识。
穿孔/冲孔/无孔型
引线/导线的放置
下图的标准适用于与穿孔型接线端子连接的引线和导线。
可接受1,2,3级：
导线与接线端子的至少两个面接触。
可接受1级，缺陷2,3级：
导线未与接线端子的两个面接触。
导线未穿过接线端子的孔。
导线自身重叠。
缺陷1,2,3级：
导线末端违反与非相同电位导体的最小电气间隙。
焊接
可接受1,2,3级：
对于缠绕达到或超过 180”的情形，焊料填充至少达到导线与接线端子接触界面的 75% 范围。
对于缠绕不足 180°的情形，焊料填充导线与接线端子接触界面的 100% 范围。
可接受1级，制程警示2,3级：
焊接连接处导线/引线不可辨识。
缺陷1,2级：
接线端子和缠绕导线间焊料的下陷超出导线半径的 50%。
缺陷1,2,3级：
当导线/引线缠绕不足 180 时，焊料填充不到引线与接线端子接触界面的 100%。
当导线/引线缠绕达到或超过 180”时，焊料填充不到引线与接线端子接触界面的 75%。
缺陷3级：
接线端子和缠绕导线间焊料的下陷超出导线半径的 25%。
钩型
引线/导线的放置
下图的标准适用于连接到钩型接线端子的引线和导线。
可接受1,2,3级：
导线接触并缠绕接线端子至少 180°。
导线无重叠。
钩型接线端子末端到最近的导线的距离至少为一倍线径。
可接受1级，制程警示2级，缺陷3级：
导线缠绕在至钩型接线端子末端不到一倍线径的范围内。
导线缠绕不到 180°。
导线固定在接线端子钩的弧形以外，并且距离接线端子柱底座不到两倍线径或 1.0mm[0.039in]，取其中较大者。
可接受1级，缺陷2,3级：
导线末端与自身重叠
缺陷1,2级：
导线缠绕不到 90°
缺陷1,2,3级：
导线末端违反与非相同电位导体的最小电气间隙。
焊接
可接受1,2,3级：
对于导线 /引线缠绕达到 180°或以上的情形，焊料至少润湿导线/引线与接线端子接触界面之间接触区域的 75%。
对于导线 /引线缠绕不足 180°的情形，焊料要润湿导线 /引线与接线端子接触界面之间接触区域的100%。
可接受1级，制程警示2,3级：
焊接链接处导线/引线的轮廓不可辨识。
缺陷1,2级：
接线端子柱干和缠绕导线间焊料的下陷超出导线半径的 50%。
当缠绕不足 180°时，填充不到引线与接线端子接触界面的 100%。
缺陷3级：
接线端子柱干和缠绕导线间焊料的下陷超出导线半径的 25%。
缺陷1,2,3级：
当缠绕达到或超过 180°时，填充不到引线与接线端子接触界面的 75%。
锡杯
引线/导线的放置
可接受1,2,3级：
导线全深度插入锡杯。
导线接触锡杯后壁。
导线未妨碍后续的组装步骤。
多个导体未扭结在一起。
可接受1级，制程警示2,3级：
导线未接触锡杯后壁或者其他导线。
可接受1级，制程警示2级，缺陷3级
导线没有全深度插入锡杯。
缺陷1,2,3级：
锡杯外有股线。
导线安装妨碍了后续的组装步骤。
多个导体扭结在一起。
焊接
可接受1,2,3级：
锡杯的外表面有薄薄的焊料层。
焊料填充 75% 或以上。
焊料堆积在杯的外表面，但不影响外形、装配、功能或可靠性。
通过检查孔，焊料可视或轻微突出。
缺陷1,2,3级：
焊料垂直填充少于 75%。
焊料堆积在杯的外表面，影响外形、装配、功能。
在检查孔内的焊料不可见(如果有检查孔)。
缺陷1,2级：
锡杯和导线间焊料的下陷超出导线半径的 50%。
缺陷3级：
锡杯和导线间焊料的下陷超出导线半径的 25%。
串联连接
可接受1,2,3级：
第一个和最后一个端子的连接符合单个端子的缠绕要求。
塔型-导线接触接线端子底座或先前安装的导线，并且环绕或盘绕每个接线端子。
钩型-每个中间接线端子上导线环绕 360°。
双叉型- 导线从柱干中间穿过并且接触接线端子底座或先前安装的导线。
穿孔/冲孔型 - 导线接触每个接线端子不相邻的两个面。
可接受1级，制程警示2级，缺陷3级：
塔型- 导线没有在每个中间接线柱上环绕 360°或在接线端子之间盘绕。
钩型-导线在中间接线端子上缠绕不足 360°。
双叉型- 导线未从柱干中间穿过且未接触接线端子底座或先前安装的导线。
穿孔 /小孔型 - 导线未接触每个中间接线端子不相邻的两个面。
缺陷1,2,3级：
第一个和最后一个端子的连接不符合单个端子的缠绕要求。
引线 /导线的放置
下图适用于 AWG30 及其更小直径的导线
可接受1,2,3级：

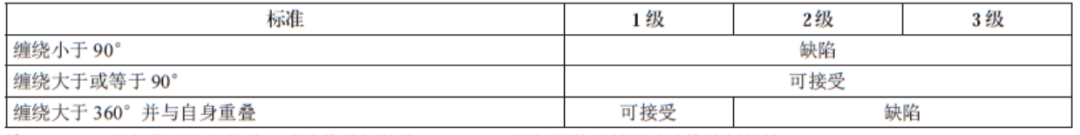

导线缠绕接线端子柱干超过一圈 (360°)。
可接受1级，缺陷2,3级：
导线缠绕大于等于90°但小于180°。
可接受1级，缺陷2级：
导线缠绕接线端子柱干小于 180°。
制程警示2级，缺陷3级：
导线缠绕接线端子柱干不到一圈 (360°)。
缺陷1,2,3级：
导线缠绕接线端子柱干小于 90°。
