为了使MCU项目更加安全，对其设置安全边界显得尤为重要。本文结合瑞萨RA6M5（启明6M5开发板）和Renesas Flash Programmer编程工具为例给大家讲述设置IDAU安全边界的方法。
MCU芯片出厂时其DLM状态默认处于“CM”，并且未设置IDAU安全边界，在该状态下用户可以正常使用芯片绝大部分外设，除了少数部分外设，比如以太网（ETHERC和EDMAC）。因此，需要将芯片的DLM状态更改为“SSD”。
与Trustzone安全功能相关的IDAU边界划分具体步骤如下：
步骤1：首先编译工程
首先编译该工程，编译成功后会在编译输出文件夹里生成一个文件后缀名为.rpd的文件。该文件其实是瑞萨分区数据文件（Renesas Partition Data File）。如下图所示。
步骤2：切换芯片DLM状态
根据上述3.5小节内容，使用Renesas Flash Programmer软件改变芯片DLM状态。
或者也可以在Flash Options标签页下，按照如下图所示设置DLM状态为“SSD”：
步骤3：选择工程.rpd文件，设置边界
切换到Flash Options标签页下，如下图所示：
按照如下图所示来设置边界（Boundary）：

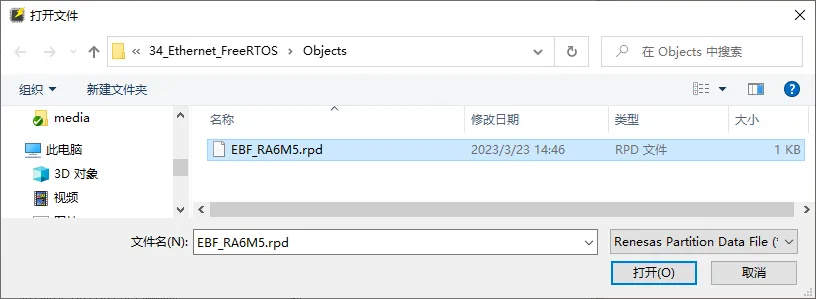

上图中需要在“Renesas Partition Data File”框内选择工程编译后生成的.rpd文件。如下图所示。
然后如下图所示取消勾选Operation Settings标签页下的“Erase”、“Program”和“Verify”，需要勾选上“Program Flash Options”。
切换回Operation标签页下，点击Start大按钮，执行已勾选的操作：
接下来，就可以使用“Read Flash Options”读出芯片的Flash Options。按照如下图所示进行操作。
“Read Flash Options”操作的结果会弹出一个窗口。该窗口显示了芯片当前的DLM状态，以及Code/DataFlash和SRAM的安全/非安全边界划分。如下图所示。
最后，即可下载该以太网例程的程序到开发板，并正常使用以太网功能。
