APM32芯得EP.51|基于APM32F407制作I2CEEPROM的MDK-Keil下载算法

前言

最近在做的一个项目中，需要经常把一些参数下载到I2C EEPROM中，然后MCU上电去读取。如果在产品量产过程中，可以使用烧录治具往EEPROM写入一次即可。但是在调试开发阶段，需要经常修改这些数据，调试起来非常不方便。

我调试的环境是MDK-Keil，于是网上了解了下如何制作Keil的下载算法，下面介绍下基于APM32F407如何制作I2C EEPROM（AT24C02型号）的Keil下载算法，这样在我们下载代码时可以一键把数据烧录到EEPROM中。

对于 Keil 的下载算法文件相关的详细介绍可以到官方在线文档进行了解，这些文档详细介绍了下载算法的实现细节。文档链接如下：

https://open-cmsis-pack.github.io/Open-CMSIS-Pack-Spec/main/html/flashAlgorithm.html

1. Keil如何调用下载算法

Keil的下载算法，我的理解就是可以通过Keil去调用该下载算法，然后可以去编程各种存储设备，比如MCU内部的Flash，通过MCU外设连接外扩的SPI Flash或者I2C EEPROM等器件。

要想通过Keil IDE的下载按钮一键编程这些存储设备，那么需要有对应器件的下载算法才能去编程。对于Keil来说通过调试界面指定相应的下载算法 xxx.FLM 文件，然后就可以被调用了，如下图：

‍‍Keil 在调试下载阶段，会把算法文件加载到芯片的内部 RAM 里面，加载的芯片内部的RAM地址和大小可以在上面的配置截图进行设置。然后就可以在 RAM 中执行这个下载算法文件的擦除、编程等函数，从而实现对存储设备下载程序或者在调试阶段读取数据等操作。

大致流程如下图：‍‍

主要是分为两步：

• 通过SWD/JTAG调试接口，把下载算法加载到RAM。

• 执行下载算法的擦除、编程等函数，从而对内部Flash进行编程或者通过MCU的片上外设对外扩的SPI FLASH/I2C EEPROM执行编程操作。

另外，前面说到会把下载算法文件加载到 RAM 运行，而且我们可以设置加载到任何的 RAM 地址运行，那么对下载算法生成的代码必须是与位置无关的代码，这样才能加载到任意 RAM 地址运行。

2.Keil下载算法函数和执行流程

2.1 下载算法需要实现哪些函数

根据官方文档介绍，要制作一个新的下载算法需要实现函数有：

一共有7个函数，而且这些函数的原型已经规定好了的，只需要我们根据不同的存储设备实现具体的功能即可。

其中有 mandatory 修饰的函数，是制作一个新的下载算法必须要实现的函数是，而 optional 修饰的函数则可根据需要实现还是不实现。

2.2 擦除流程

• 加载算法到芯片 RAM。

• 执行初始化函数 Init。

• 执行擦除操作。其中擦除操作会根据Keil的配置选项，选择是擦除整个芯片还是扇区擦除。

• 执行 Uinit 函数。

• 擦除完成。

2.3 编程流程

编程流程，就是把编译出来的可执行程序下载到Flash或者其他存储器。

• 对于所有 AXF 文件内容，执行 Init 初始化函数

• 判断 Flash 算法是否在FLM文件中。不在则编程结束，返回失败。如果编程算法存在，则执行下面操作：

（1）加载算法到RAM

（2）执行Init函数

（3）加载应用程序（待编程的数据）到RAM Buffer中

（4）执行Program Page编程函数

（5）执行Uninit函数

• 编程完成。

2.4 校验流程

校验就是把 AXF 文件中需要下载到Flash的数据，与实际下载到Flash的数据读出来进行比较。

• 判断 Flash 算法是否在FLM文件中，不在则操作失败。如果编程算法存在，则执行下面操作：

（1）加载算法到RAM

（2）执行Init函数

（3）判断FLM文件是否存在校验算法。

• 存在则加载应用程序到RAM，然后执行FLM文件中的校验算法

• 不存在则计算和比较CRC值。把下载到Flash的数据读出来计算的CRC值，与 加载 axf 文件的数据到RAM中计算的CRC值进行比较。

• 执行Uninit函数

执行完 Uninit 函数后面的步骤，不是很理解，这后面的步骤是不是和调试有关的，在下载代码时并没有关系？

3. 制作Keil环境的I2C EEPROM下载算法

下面我基于APM32F407，制作AT24C02 EEPROM存储芯片的下载算法。

对于下载算法的制作流程，官网已经给出了详细的步骤，下面的步骤是从官网翻译过来的。一个新的下载算法制作步骤：

• 将ARM:CMSIS Pack 文件夹（通常为 C:\Keil\ARM\Pack\ARM\CMSIS\ version \Device_Template_Flash）中的内容复制到新文件夹。

• 重命名项目文件NewDevice.uvprojx以表示新的闪存 ROM 设备名称，例如MyDevice.uvprojx。

• 使用 uVision 打开项目。从工具栏中，使用下拉菜单“选择目标”来定义处理器架构。Cortex-M适用于所有 Cortex-M0/M0+、M3 和 M4 设备。该配置假定采用小端微控制器。如果是大端微控制器，请使用Project - Options for Target - Device选择正确的处理器内核。

• 打开对话框“项目-目标选项-输出” ，然后更改“可执行文件名称”字段的内容以表示设备，例如MyDevice。

• 调整文件FlashPrg中的编程算法。

• 调整文件FlashDev中的设备参数。

• 使用Project - Build Target生成新的Flash 编程算法。输出文件（例如MyDevice.FLM）必须添加到DFP中。

上面的步骤就是官网给出的，下面我们就根据官网给出的步骤制作一个新的下载算法。

3.1 准备下载算法模板

下载算法的模板，我们在安装Keil的时候就有了的。官网说在 keil 的安装目录下能找到，但是我安装的是 5.36 版本，Keil安装目录没有找到，而是在 C:\Users\你的用户名目录\AppData\Local\Arm\Packs\ARM\CMSIS\5.8.0\Device_Template_Flash  这个目录找的的下载算法模板。

我们把该目录复制一份备用，然后记得把该文件夹的只读属性去掉。

3.2 Keil环境设置

1、把复制的模板工程的工程名，可以根据我们基于什么芯片制作下载算法修改一下工程名称，这样更具有辨识度。

2、修改选择的目标芯片。

我是基于APM32F407制作下载算法文件，所以选择M4内核就行。

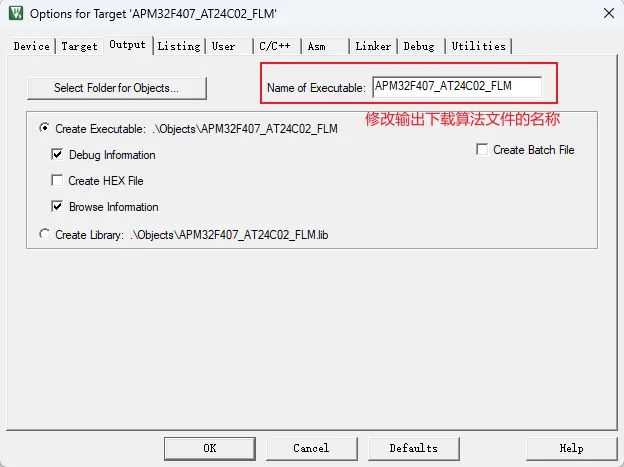

3、修改编译生成的下载算法文件的名称。

4、添加APM32F407的外设驱动库以及I2C EEPROM的读写驱动文件

由于我们是要实现 I2C EEPROM 的下载算法，在编写这些下载算法函数之前，我们必须要先确保 I2C EEPROM 的驱动可以正常读写。I2C EEPROM 的驱动可以从我们实现的例程验证可行之后，然后挪过来使用即可。

3.3 修改FlashPrg.c文件中的编程算法函数

这一步是最重要的，我们实现Keil编程算法主要就是要实现 FlashPrg.c 文件中的各个下载算法函数。根据前面的介绍，一个新的下载算法必须要实现的函数有：Init/EraseSector/ProgramPage/Uninit 这4个函数，其他函数可以根据需要是否实现。下面我们来一一实现这些函数。

1、Init函数的实现

/*

 *  Initialize Flash Programming Functions

 *    Parameter:      adr:  Device Base Address

 *                    clk:  Clock Frequency (Hz)

 *                    fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)

 *    Return Value:   0 - OK,  1 - Failed

 */

int Init (unsigned long adr, unsigned long clk, unsigned long fnc)

{

    /* 系统初始化 */

    //SystemInit();  // 如果使用了库文件的该函数会导致下载是0x08000000地址校验失败，但是实际测试又是下载进去了。不知道什么原因

    I2C_Init();

    return 0;

}

在该函数中，我们可以初始化编程存储器的一些操作，比如配置时钟，GPIO的初始化等等。

2、扇区擦除和整片芯片擦除函数

/*

 *  Erase complete Flash Memory

 *    Return Value:   0 - OK,  1 - Failed

 */

int EraseChip (void)

{

    volatile int i = 0;

    unsigned char tmepbuf[EE_PAGE_SIZE];

    unsigned char adr = 0;

    for(i = 0; i < EE_PAGE_SIZE; i++)

    {

        tmepbuf[i] = 0xFF;

    }

    for (i = 0; i < EE_SIZE / EE_PAGE_SIZE; i++)

    {

        ee_WriteBytes(tmepbuf, adr, EE_PAGE_SIZE);

        adr += EE_PAGE_SIZE;

    }

    return 0;

}

/*

 *  Erase Sector in Flash Memory

 *    Parameter:      adr:  Sector Address

 *    Return Value:   0 - OK,  1 - Failed

 */

int EraseSector (unsigned long adr)

{

    volatile int i = 0;

    unsigned char tmepbuf[EE_PAGE_SIZE];

    adr -= I2C_EEPROM_ADDR;

    for(i = 0; i < EE_PAGE_SIZE; i++)

    {

        tmepbuf[i] = 0xFF;

    }

    ee_WriteBytes(tmepbuf, adr, EE_PAGE_SIZE);

    return 0;

}

实际上对于EEPROM芯片，不需要擦除就能写入数据的。不过为了示例，我们也实现这两个擦除函数好了。对于EERPOM来说，擦除就是往它写入0xFF数据即可。

3、ProgramPage 页编程函数实现

#define I2C_EEPROM_ADDR 0x01000000

/*

*  Program Page in Flash Memory

*    Parameter:      adr:  Page Start Address

*                    sz:   Page Size

*                    buf:  Page Data

*    Return Value:   0 - OK,  1 - Failed

*/

int ProgramPage (unsigned long adr, unsigned long sz, unsigned char *buf)

{

volatile int i = 0;

adr -= I2C_EEPROM_ADDR;

for(i = 0; i < sz/EE_PAGE_SIZE; i++)

{

ee_WriteBytes(buf+EE_PAGE_SIZE*i, adr+EE_PAGE_SIZE*i, EE_PAGE_SIZE);

}

if(sz%EE_PAGE_SIZE)

{

ee_WriteBytes(buf+EE_PAGE_SIZE*i, adr+EE_PAGE_SIZE*i, sz%EE_PAGE_SIZE);

}

return (0);

}

直接调用EEPROM的驱动写函数即可。另外 I2C_EEPROM_ADDR 这个宏定义，是为了在我们的应用代码中，定义数据时选择哪一块区域存储EEPROM的数据，地址是我们可以随意定义的。但是不能与MCU的外设地址，以及Flash、RAM等地址重合就行。

4、Uninit函数实现

该函数根据前面的Keil执行各编程流程，一般是退出编程时会被调用的，我们可以在该函数进行恢复的操作。该函数是必须实现的，如果不需要做任何动作，那么我们保持该函数为空函数就行。

/*

 *  De-Initialize Flash Programming Functions

 *    Parameter:      fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)

 *    Return Value:   0 - OK,  1 - Failed

 */

int UnInit (unsigned long fnc) {

  /* Add your Code */

  return (0);                                  // Finished without Errors

}

3.4 修改FlashDev.c文件的设备参数

在FlashDev.c文件中有一个名为FlashDevice的结构体常量，这个结构体的信息是给 Keil 提供编程设备的信息的，比如编程的起始地址，总大小，一个扇区的大小，设备类型等等信息。我们根据自己的需要编程的设备类型修改即可。

struct FlashDevice const FlashDevice  =  {

   FLASH_DRV_VERS,             // Driver Version, do not modify!

   "APM32F407_I2C_EEPROM_AT24C02",   // Device Name

   EXTSPI,                     // Device Type

   0x01000000,                 // Device Start Address. EEPROM的编程地址。

   0x00000100,                 // Device Size in Bytes

   8,                       // Programming Page Size

   0,                          // Reserved, must be 0

   0xFF,                       // Initial Content of Erased Memory

   6000,                        // Program Page Timeout 6000 mSec

   6000,                       // Erase Sector Timeout 6000 mSec

// Specify Size and Address of Sectors

   0x000008, 0x000000,         // Sector Size  8B (32 Sectors)

//   0x010000, 0x010000,         // Sector Size 64kB (2 Sectors)

//   0x002000, 0x030000,         // Sector Size  8kB (8 Sectors)

   SECTOR_END

};

3.5 生成算法文件

我们实现了 FlashPrg.c 文件的编程算法函数之后，直接编译就可以生成 xxx.FLM 算法文件了。

在编译之前，我们需要检查生成的代码是位置无关码。在Keil设置如下：

C/C++和Asm选项卡都要检查是否已经勾选了上面的配置。

点击编译即可生成Keil下载算法文件。

4. 新制作的下载算法文件使用和测试

1、把生成的下载算法文件放置到Keil安装的目录 C:\Keil_v5\ARM\Flash 下待使用

2、Keil环境配置下载算法

3、APM32F407_I2C_EEPROM算法测试验证。

我们使用下载算法下载数据到EERPOM，然后再通过应用程序读出来进行对比写进去的数据是否一致，就可以知道EEPROM下载算法是否起作用。

我们找一个 APM32F407 EEPROM 的例程进行测试。

（1）首先在例程里面定义下面待烧录到EEPROM的数据：

const uint8_t EEPROM_FLM_Test1[16] __attribute__((at(0x01000000))) = {

    0xCB,0xFF,0x01,0x02,0x03,0xAA,0x06,0x07,

    0x08,0x09,0x10,0xA1,0xA2,0xA3,0xA4,0xBB

};

const uint8_t EEPROM_FLM_Test2[16] __attribute__((at(0x010000A0))) = {

    0x12,0x34,0x01,0x02,0x03,0xAA,0x06,0x07,

    0x08,0x09,0x10,0xA1,0xA2,0xA3,0xA4,0xBB

};

其中我们规定这些数组必须链接到 0x01000000 起始的地址，这是因为我们制作的 EEPROM 的下载算法编程地址就是在该范围，这个地址会在下载算法内部转换为EEPROM 编程的 0 地址，比如说 0x01000000 起始地址，对应的就算EEPROM的0地址。

（2）然后编译下载代码到Flash和EEPROM即可。

下载代码时，检测的0x01000000地址需要下载数据，Keil就会自动调用EEPROM的下载算法把数据编程到EEPROM了。

如下在下载程序没有报错，下载完成。

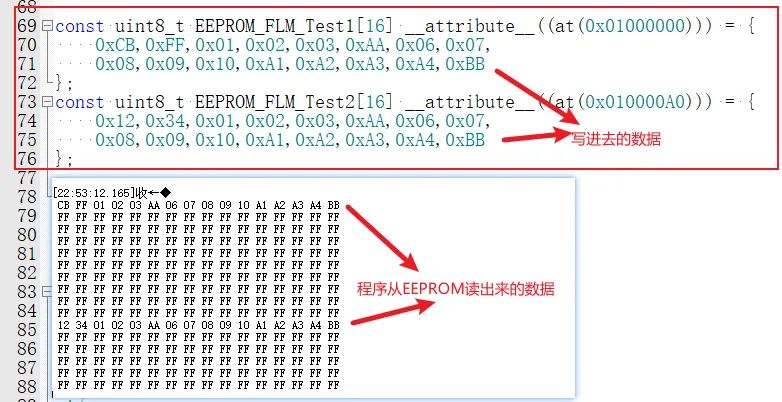

然后运行代码，把EEPROM的数据读出来，对比是否一致。

注：文章作者在原帖中提供了例程文件，有需要请至原文21ic论坛下载
