近日手痒拆了台皮肤测试仪，咔嚓咔嚓惊现“小黑屋”！这货除了能检测皮肤水分以外，居然还能检测皮肤的白皙度，皮肤的弹性，皮肤的油性指数！懂原理的大神快现身～，给小编讲讲这到底是什么实现的？
拆解
🧿此款皮肤水分检测仪，基本分为3个主要部分部分，上下外壳，PCBA，探头。
外壳是白色PVC材质，采用的是上下卡扣的形式，很巧妙，没有螺丝孔。背面一个纽扣电池槽位+电池后盖。正面一个开机按键，以及一个开窗给显示屏用，开窗上面被透明的PVC材质覆盖（应该不是亚克力）。背面还丝印了一些参数，可以看到白皙度的定义（各位女性工程师聚聚仔细看）：0~35（黝黑），36~75（自然），76~99（白皙）。还提示了其他部位例如额头，脸颊等部位的水分，油性，弹性相关对应评价参数。
PCBA上面安装了定制的LCD屏幕，不是点阵屏，是固定显示的那种，成本低。按键，以及贴片蜂鸣器。主控是SYD8811，是盛芯微推出的高性能蓝牙BLE SoC芯片，集成了64MHz Cortex-M0处理器、32kB SRAM、512kB Flash、以及丰富的数字接口。

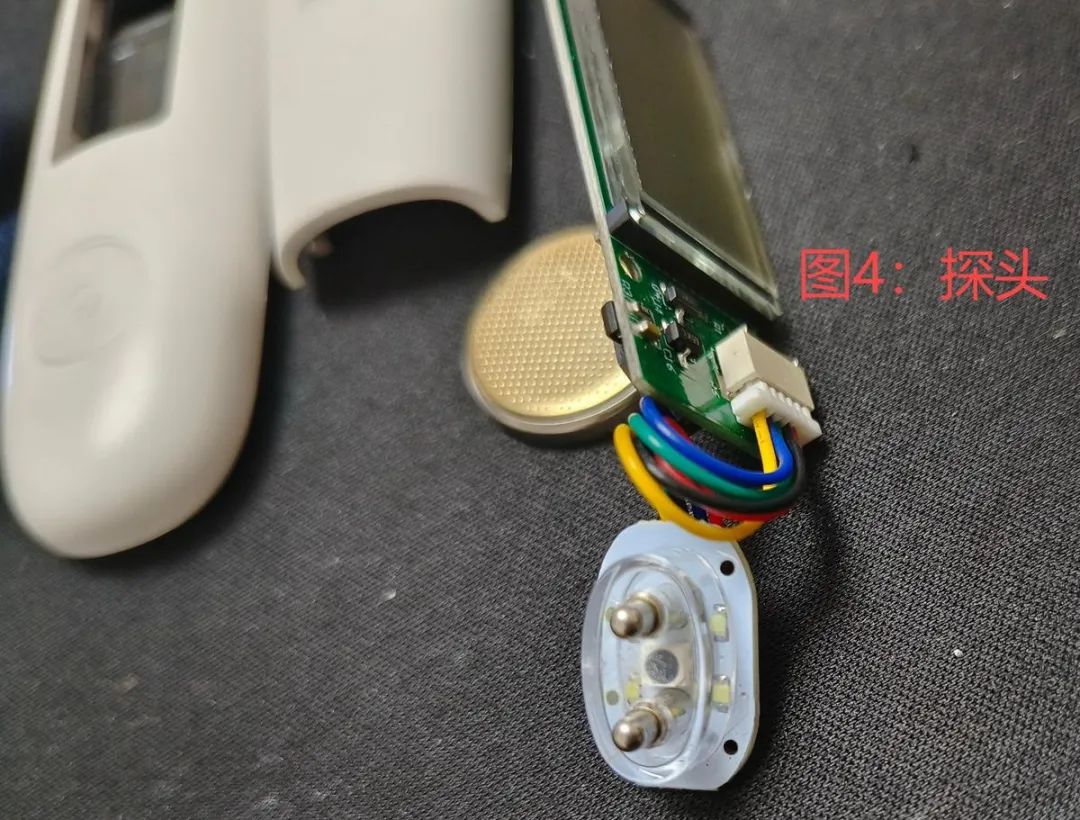

主要是看下探头，通过放大镜可以看到，两个电极，两个曝光LED，以及一个感光元件，通过一个5pin的排线于主板连接。
以小编的知识储备，把能想到的原理在这里和大家分享一下。
皮肤的白皙度，应该是通过曝光的两个LED照射皮肤，然后看反光，探头中间的感光元件接收光，通过亮度判定皮肤的白皙度。
皮肤水分，应该是测量两个电极之间的皮肤电阻，两个电极产生微小电流，皮肤本身有生物电阻抗，以此判断皮肤水分。
那么问题来了，油性和弹性怎么判断？小编这知识储备喊破喉咙，呸呸呸应该是想破脑壳也想不明白了，懂得大神可以在评论区指指点点我一下😂。
