抱着机会主义心态，我从海鲜市场花了20块钱买了一个有问题的录音笔，看能不能修好后使用
别看这个录音笔很小，但拿在手上很份量
这是一个8G版本的录音笔，对于普通音频来说，8G也不算少了。
这是录间笔头，就是麦克风位置了，这样看来，左右2边应该各有一个咪头。
外壳一个螺丝即拆开，外壳是铁材质，所以拿 在手上较有份量感
录音笔用的是一个400mA容量的电池
该录音笔只有一个咪头，从模具可以看出，该结构位置可以放2个咪头，以达到更好的录音效果
有可能产品定位上，该型号只是一个低端产品所以只用了一个咪头。在咪头附近还能看到2颗47uF的黄色贴片钽电容。分析其中一个是咪头用，另一个应该耳机录音孔用
喇叭电池均是采用人工焊接方式
可以看出AT8563S这是一个16年的芯片，看着怎么总感觉有点眼熟
原来就是一个时钟芯片，因为录音笔里面会涉及到相关时间的记录，
按这个说法，内部集成了32.768K晶振，那下面那个Y2长型的黑色晶振不是多余了？
想起来了，和前面拆解的磁带无损播放器里的一个时钟芯片一样，是一个品牌，但型号接近，功能基本一样。
MICRO usb充电口后还串了一个S4二极管来单向降压做为保护， 3.3欧电阻也可以看出来是为了限流保护，但居然没有发现充电芯片
这就是主控芯片了，经查 ：
ATJ3315 是珠海炬力（Actions Semiconductor）推出的一款 低功耗音频处理芯片，主要用于 录音笔、MP3播放器、语音存储设备 等便携式电子产品
基于微控制器+DSP数字信号处理，其中微控制器主要是和按键控制相关，DSP主要是处理音频信号、降噪，编码解码等。
液晶屏
这个8脚芯片居然没有丝印，从位置上看，这是不是一个充电芯片。
录音笔不能接SD卡，而是接的NAND FALSH芯片。这是一个镁光的8G存储芯片，型号是29F64G08C，因为一个字节是8位，所以这个64G位就等于8G字节。
本机这个芯片明显看的出2边引脚都要重新焊接过的痕迹。不知道是不是出厂前个过，还是出厂后个人有更换修过。
最奇怪的是，这个FALSH芯片居然表面有一条条的竖线条纹，而且这个明显是和其它字符丝印是一样的激光刻印。以前没有见过过这种外观的FALSH芯片，是不是翻新的？正常厂家理论上不应该是这样的。
|
|
查了下这个型号，也不是这样的外观，不管怎么样，还是认为这种外观的芯片大概率是渠道有问题的。

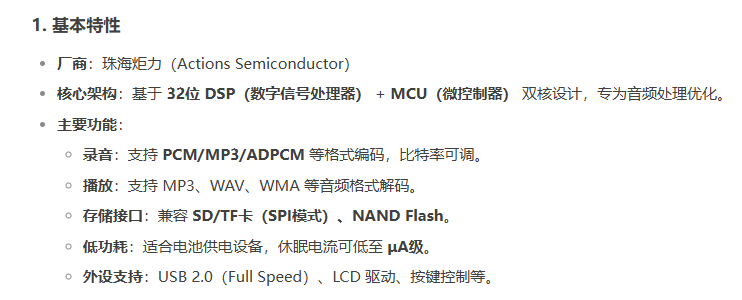

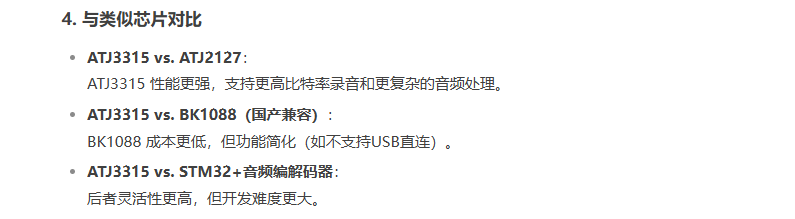

找AI问下：
以上供参考，还是希望有真正了解的朋友，欢迎在评论区留言，大家一起学习，多点经验。
这个录音笔开不了机，充电指示灯也不亮，尝试看下能不能修下。
在问题排查的过程中还用到小马哥送给我的这个小小usb电烙铁，可真方便！
这烙铁差拿在手上比想象的要小多了，小的都不像个烙铁。
接上usb线，连接快充充电器插头，2秒温度就直接升到了300度，可以把锡熔化，还真的挺方便，作为一些小焊接量工作的临时使用是真不错。
最后发现主控芯片发热相对严重，分析应该是主控芯片坏了，那没办法修了，最后翻车了。
