干法刻蚀设备简介
干法刻蚀是半导体制造中的核心工艺之一，其作用是通过物理或化学手段，在晶圆表面精确去除特定材料，形成纳米级的电路结构。与湿法刻蚀相比，干法刻蚀（以等离子体技术为主）具备更高的精度和可控性，尤其适用于先进制程（如7nm以下）的复杂结构加工。目前，干法刻蚀设备在全球半导体设备市场中占比超过20%，是晶圆厂投资的核心设备类型。
从技术分类看，干法刻蚀设备可分为介质刻蚀、导体刻蚀（硅刻蚀）和金属刻蚀，其中介质刻蚀和导体刻蚀占据市场主导地位。主流技术包括感应耦合等离子体（ICP）和电容耦合等离子体（CCP），前者适用于高深宽比结构，后者则擅长大面积均匀刻蚀。

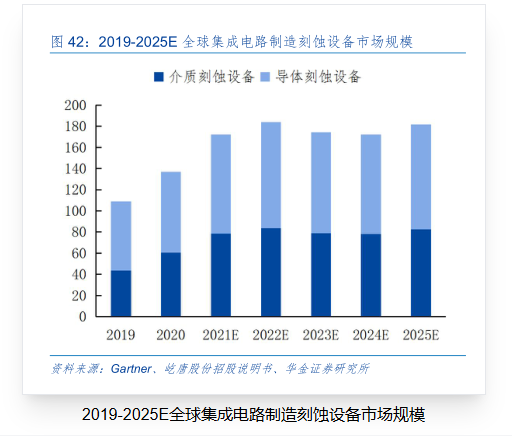

全球市场格局
全球干法刻蚀设备市场呈现高度集中的特点，泛林半导体（Lam Research）、东京电子（TEL）、应用材料（AMAT）三大巨头合计占据约90%的市场份额。其中，泛林半导体以超过40%的市占率稳居第一，其设备在3D NAND和先进逻辑芯片制造中表现尤为突出；东京电子（TEL）则在介质刻蚀领域占据优势；应用材料（AMAT）凭借综合设备能力覆盖多类需求。
这种垄断格局的形成源于技术壁垒高、客户黏性强。刻蚀设备的研发需长期积累，涉及等离子体物理、材料科学、精密机械等多学科交叉，且需与晶圆厂的制程深度绑定验证。例如，泛林半导体每年研发投入占营收比例超过10%，持续优化设备精度和工艺稳定性。
国内市场情况
中国是全球半导体设备增长最快的市场之一。2022年，中国刻蚀设备市场规模达342.41亿元，其中介质刻蚀设备占比50.6%（173.23亿元），硅刻蚀设备占比45.6%（156.03亿元）。近年来，以中微公司、北方华创、屹唐半导体为代表的国内企业加速技术攻关，逐步打破垄断。
中微公司：介质刻蚀设备已进入台积电5nm产线，2023年其刻蚀设备全球出货量超2000腔，7nm以下设备占比提升至40%；
北方华创：硅刻蚀设备覆盖12英寸产线，在存储芯片领域实现批量应用；
屹唐半导体：干法去胶设备市场份额全球领先，刻蚀设备逐步进入逻辑芯片产线。
国产设备在性价比、本地化服务方面具备优势，但在高端市场（如EUV配套刻蚀、原子层刻蚀）仍与国际水平存在代差，核心零部件（如射频电源、真空系统）依赖进口的问题亟待解决。
