上电前测试！
给电路板通电之前，通常会逐步检查电路板，以确保一切正确。必须小心操作，避免通电后出现问题。
1.线路检查
验证原理图，重点检查电源和网络节点标注是否正确，确保没有重复的网络节点。
检查元件封装、引脚顺序，确保封装的正反，特别是对于非通孔封装，很多datasheet在描述封装的时候会说明这是透视图，或者是底视图，每家厂家标注习惯不一样，很容易搞错。
检查线路是否存在错误，如连接不正确、缺失或多余的连接。检查方法有两种：
将PCB上的线路与原理图逐步对比，目检或者是万用表测试。
检查实际线路与原理图，重点检查每个器件引脚的连接，确保与电路图一致。
使用万用表的通断测试模式检查不当连接。完成检查后，在原理图上标记已检查的部分，以避免重复检查。
检查引脚间是否存在短路或接触不良。可以使用万用表的二极管测试模式进行检查。
确保二极管、晶体管、集成电路（IC）和电解电容等元件方向正确。
检查电源接口是否存在短路。开机前必须检查电源接口，因为短路可能会损坏电源。使用万用表测量电源输入阻抗。
在测量时断开一条电源线，以检查是否存在接地短路。在电源部分，通常使用0欧姆电阻作为调试工具。在检查电压并确认正常后，再焊接电阻，以给后续单元供电。
通电测试！
1. 开机观察：

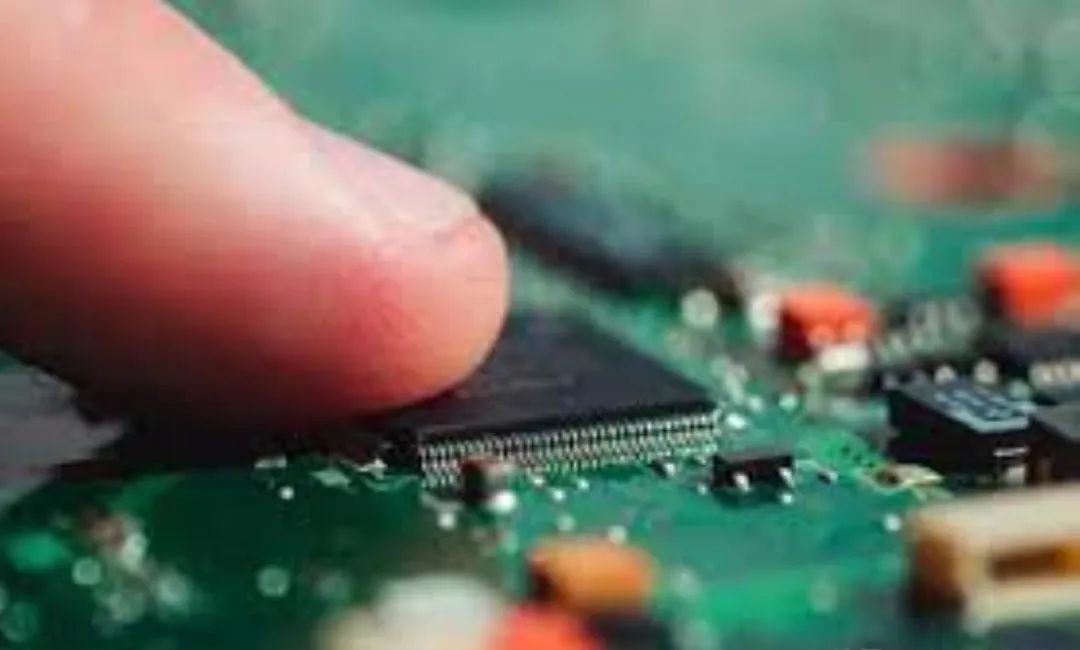

通电后不要急于测量电气指标。首先检查是否有异常现象，如冒烟、异常气味或集成电路过热等。
如果出现异常，立即关闭电源，进行故障排除后再开机。
2. 静态调试：
静态调试是测试电路的直流工作状态，通常没有输入信号或使用固定信号。使用万用表测量各个点的电压，并与理论值进行比较，判断电路是否正常工作。
如果有损坏的元件，替换它们并调整参数，直到电路满足设计要求。
动态调试是在静态调试后进行的。输入适当的信号，测量各个测试点的输出信号。如果发现异常，分析原因并解决问题。
始终使用示波器等仪器进行测试，因为示波器可以观察到交流和直流成分。
电路调试过程中的注意事项！
1. 正确接地测试仪器：在使用接地的仪器时，确保仪器的地线与放大器的地线连接在一起，避免干扰。
2. 仪器输入阻抗：测量仪器的输入阻抗应大大高于电路的阻抗，以防止产生较大误差。
故障排除！
如果发生故障，不要立即拆解电路，而是按照逻辑步骤识别和解决问题。
开常见的故障排除方法：直接观察：检查元件连接是否正确、电源极性是否正确、布线是否合适。。
使用万用表：测量晶体管、IC和电阻的静态工作点。
信号追踪：使用示波器追踪信号从输入到输出的变化，找出异常。
比较法：将故障元件的参数与已知正常电路进行对比，找出问题所在。
组件替换：用已知好的元件替换疑似故障的元件，缩小问题范围。
总结
在故障排除过程中，应结合多种方法解决复杂问题。首先，使用直接观察和万用表测量等简单方法；然后，通过信号追踪或与参考电路对比等高级方法，帮助准确定位问题。
