AMEYA360代理丨纳芯微推出高抗干扰特性的CAN收发器NCA1145B-Q1

皇华电子元器件IC供应商 2025-03-19 16:07


近日,纳芯微宣布推出汽车级CAN收发器芯片NCA1145B-Q1,新器件凭借业内首屈一指的抗干扰特性,在欧洲权威测试机构IBEE/FTZ-Zwickau的EMC认证中,成功通过所有测试项,是该系同类器件中(xxx1145系列),国产唯一全面通过测试的器件。


NCA1145B-Q1同时满足大众集团VW80121-3,2023-12标准,纳芯微现可提供相关测试报告,支持汽车制造商简化系统认证流程,加速产品上市。




全面通过IBEE/FTZ-Zwickau认证


鉴于CAN收发器芯片的EMC性能对汽车行驶安全的关键作用,各地区制定了严格的汽车电子电磁兼容性标准和认证流程,并要求汽车制造商遵循。例如,美国汽车工程师协会(SAE)的J2962标准和欧洲的IBEE/FTZ-Zwickau认证都对汽车电子的EMC性能提出了明确要求。

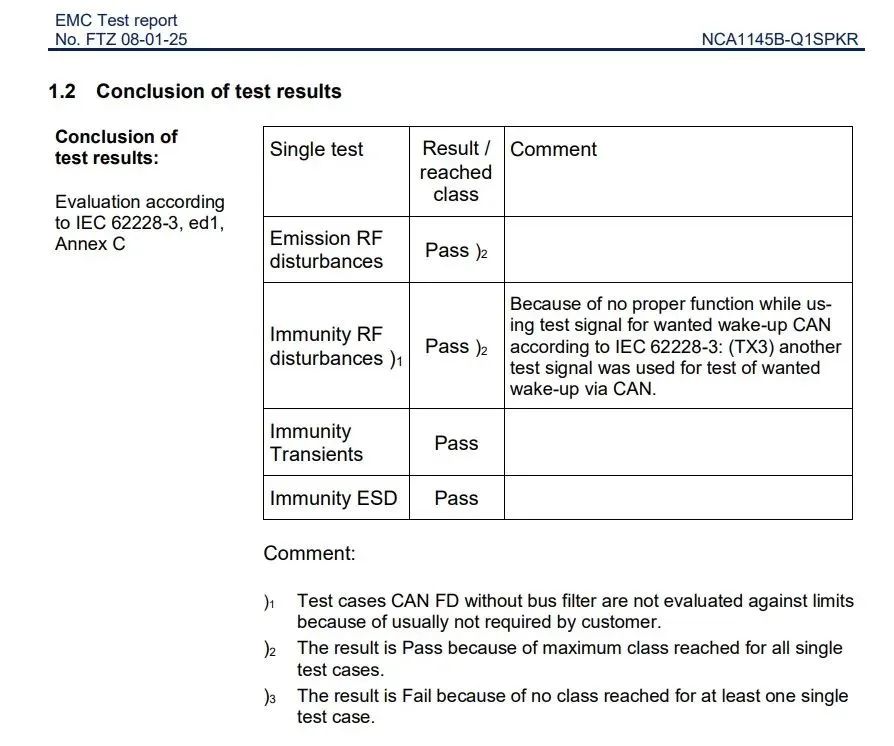

其中,IBEE/FTZ-Zwickau认证根据IEC62228-3标准进行,IEC62228-3相较于SAE J2962标准,排除了系统外围电路的影响,更聚焦CAN收发器本身的EMC特性,且要求等级更高,在除欧洲以外的车企中也得到了广泛参考应用。IBEE/FTZ-Zwickau认证包括:发射射频干扰(Emission RF Disturbances), 抗射频干扰(Immunity RF Disturbances),瞬变免疫力(Immunity Transients)和抗静电  (Immunity ESD)共四项测试,纳芯微NCA1145B-Q1全部通过。




值得一提的是,测试中NCA1145B-Q1在器件级DPI(Direct Power Injection,直接射频功率注入)指标上(对应系统级BCI指标,即Bulk Current Injection,大电流注入)表现优异,通信总线在不需要额外配置共模电感滤波的情况下,仍可通过标准要求的最高功率,在保障系统鲁棒性的同时,可帮助用户减少系统外围电路,降低成本。



支持振铃抑制功能

满足复杂拓扑和提速需求



振铃是指在CAN总线的通信过程中,由于阻抗不匹配导致的信号反射等原因,使得信号在传输线上多次反射,进而产生的一种振荡现象。振铃现象可能会对CAN总线的通信质量产生负面影响,甚至有可能导致通信失败。


NCA1145B-Q1采用纳芯微自研的振铃抑制专利,允许工程师在多节点、复杂拓扑情况下有效减少总线中的信号反射,降低振铃现象发生的概率,同时维持系统级≤5Mbps的通信传输速率,使得用户可以在部分应用场景中采用性价比更高的CAN FD而非CAN SIC芯片,在保障车载通信质量的同时,降低物料成本。


支持特定帧唤醒

延长电动汽车续航里程



传统的CAN收发器远程唤醒方式是任意帧唤醒,在睡眠模式下,总线上出现一帧有效的远程唤醒请求信号时,总线上所有设定了远程唤醒的收发器都会被唤醒并转至待机模式,从而产生功耗。


特定帧唤醒是一种更高效的CAN网络唤醒机制,它利用CAN协议的远程帧特性实现节点唤醒。其工作原理是:唤醒节点发送特定远程帧,而睡眠节点仅对该特定帧进行监听。当检测到目标远程帧时,睡眠节点立即激活并恢复通信。这种机制通过减少不必要的帧监听,有效降低了系统功耗和总线负载。NCA1145B-Q1支持在休眠/待机模式下的特定帧唤醒,特定帧唤醒功能有助于使汽车ECU长时间保持在低功耗状态运行,从而降低电动汽车的总功耗,延长续航里程。


封装和选型



NCA1145B-Q1现已量产,提供SOP14和DFN14两种封装,支持低至1.8V的VIO;NCA1145B-Q1满足AEC-Q100,Grade 1要求,支持-40°C~125°C的宽工作温度范围;NCA1145B-Q1的直流总线故障保护为±58V,总线共模电压为±30V。


平台化IP

赋能全面的接口产品布局



纳芯微在通信接口领域布局已久,通过平台化IP和自研专利的协同,实现了快速的产品迭代,并在CAN/LIN/RS485/I2C接口等方面完成了全面的产品布局。


技术层面,纳芯微基于对系统应用的深厚理解,在EMC增强的CAN/LIN接口技术、专有协议接口技术、高速接口技术等方面不断突破,达到业内领先的水平。以EMC为例,纳芯微全面通过IBEE/FTZ-Zwickau的EMC认证的器件还包括CAN FD收发器NCA1044-Q1,NCA1057-Q1,以及CAN SIC收发器NCA1462-Q1,相关器件均已量产。
