今天简单回顾一下三极管的电路分析方法。
三极管有静态和动态的两种工作状态。
其中静态：没有加输入信号时，三极管的直流工作状态。
动态：给三极管加交流信号时，三极管的交流工作状态。
一个完整的三极管的电路分析主要分以下四个步骤：
直流电路分析；
交流电路分析；
元器件作用分析；
偏置电路分析。
01 三极管的直流电路分析

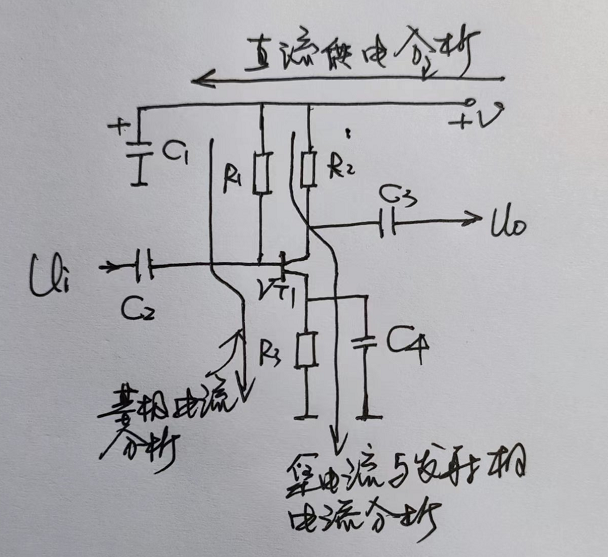

对于一个单级放大器，其直流电路分析主要有以下图示的分析方法：

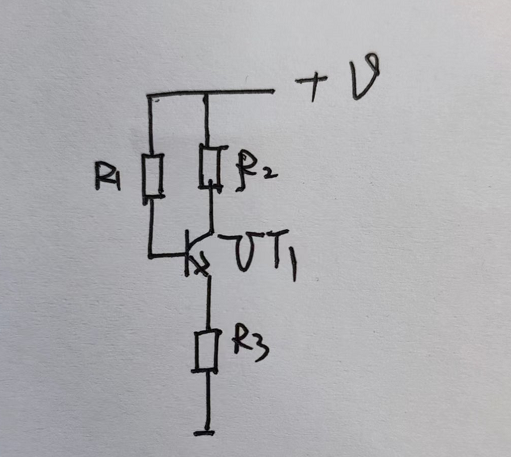

由于电路中的电容具有隔直的作用，所以图1.1可以简化为下图进行分析更加的简单。
绘制直流等效电路图时应该遵循以下原则：
电容器一律按照开路处理；
能忽略直流电阻的电感器视为短路，不能忽略电阻成分的电感器视为电阻。
取降压退耦后的电压作为等效电路的供电电压。
把反偏状态的半导体二极管视为开路。
02 三极管的交流电路分析
三极管的交流电路主要分析交流信号的传输路线，即信号从哪里输入，经过了什么器件，到哪里输出。

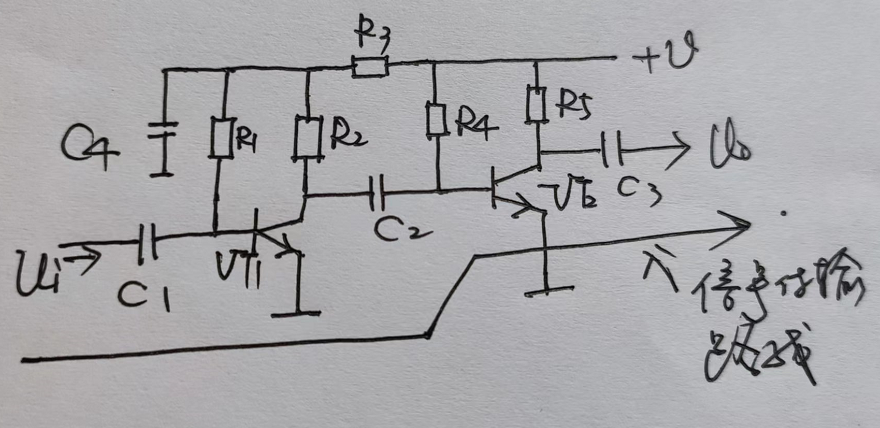

交流电路分析示意图如下：
03 元器件的作用分析
元器件的特性是电路分析的关键，例如，耦合电容器让交流信号无损耗的通过，同时隔断直流通路。电路中每一个元器件都有特定的作用，有些还有多种作用。对元器件的作用可以进行简化分析，不必每次对元器件进行详细分析。
04 偏置电路分析
三极管的基极偏置电路分析稍微困难，掌握电路分析方法可以方便基极偏置电路的分析。

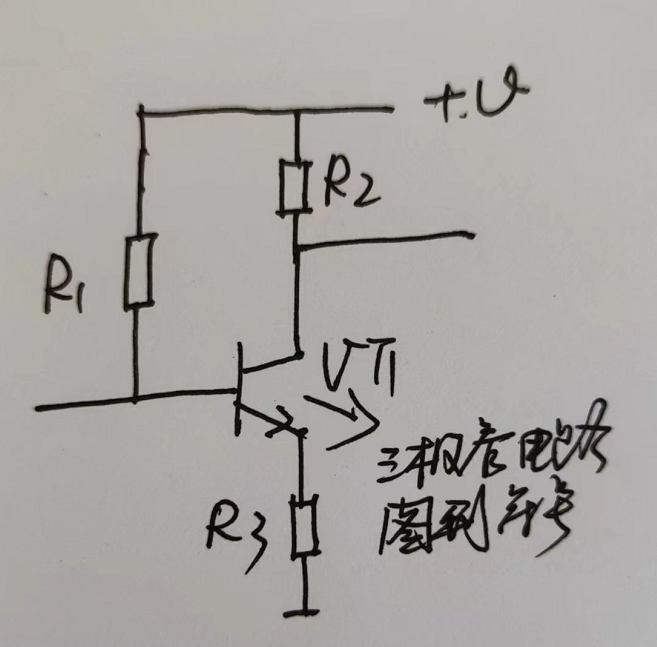

01、第一步，找出三极管的电路图形，然后找出基极。
图3.1：分析的第一步

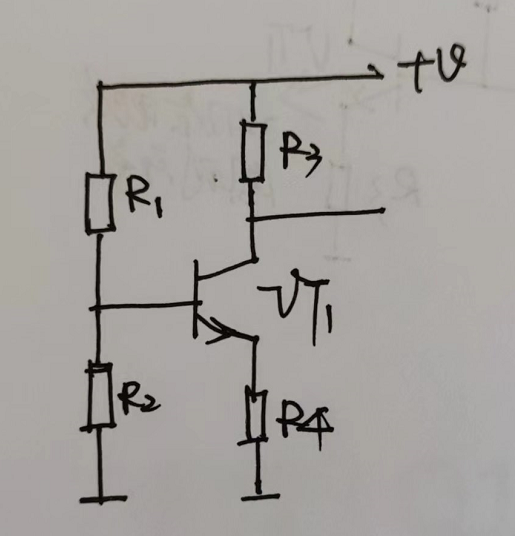

2、第二步，从基极出发，将基极与电源端的所有相连的元器件找出来，如下图3.2中的R1，再将基极与地线端相连的所有元器件找出来，如下图中的R2，这些元器件构成基极偏置电路的主体电路。
图3.2：分析的第二步

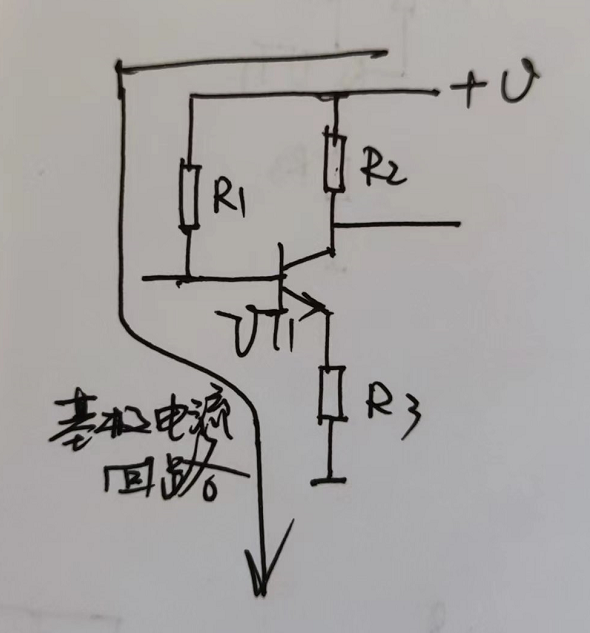

3、第三步，确定偏置电路的元器件后，从基极电流回路分析。如下图3.3，基极电流回路是：
+V-->偏置电阻R1-->VT1基极-->VT1发射极-->VT1发射极电阻R3-->地线。
图3.3：分析的第三步
