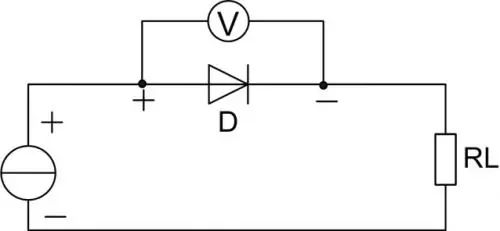

二极管导通压降测试电路

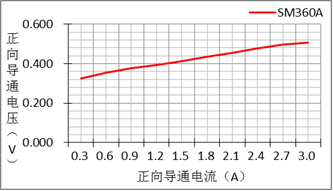

导通压降与导通电流关系
二极管材料：不同的半导体材料具有不同的载流子迁移率和热特性，从而影响了二极管的最大整流电流。例如，硅(Si)和锗(Ge)是常见的二极管材料，它们具有不同的电学特性。
二极管结构：二极管的结构包括PN结的设计、掺杂和封装等。这些因素会影响二极管的电流承受能力和散热性能。
温度：温度对二极管的性能具有显著影响。随着温度的升高，二极管的导通特性可能会发生变化，最大整流电流通常在特定温度范围内给出。
散热设计：二极管的工作温度受到其周围环境和散热设计的影响。良好的散热设计可以帮助降低二极管的工作温度，从而提高其最大整流电流。

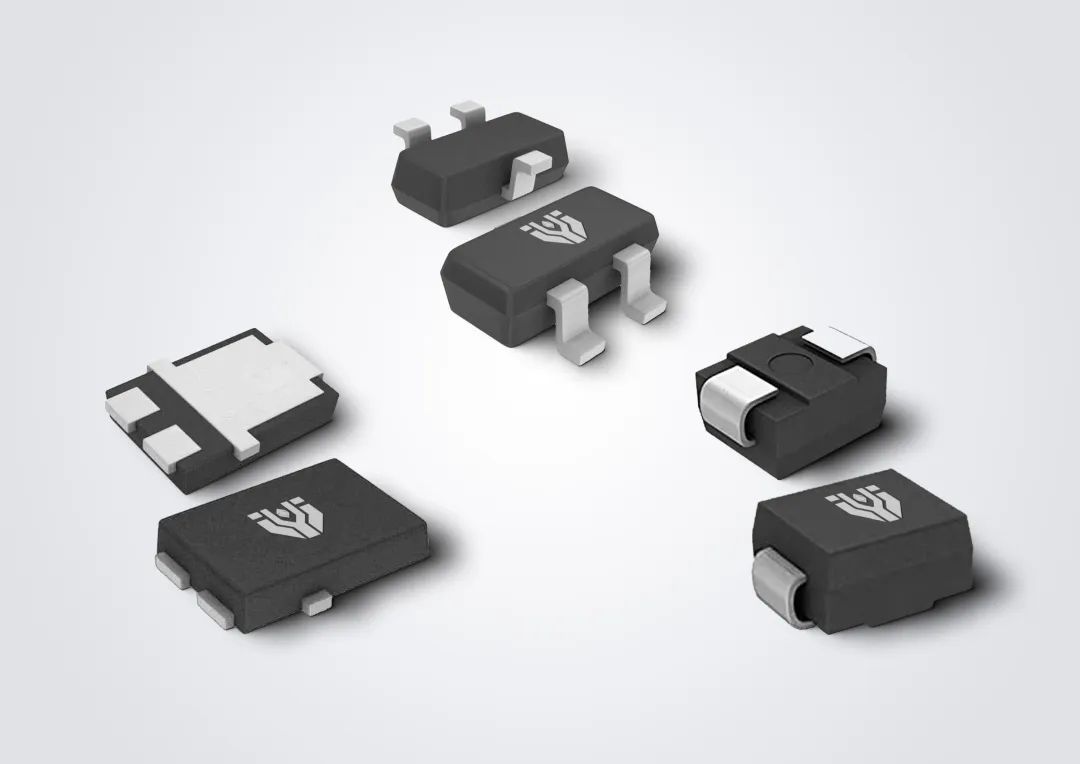

封装类型：不同类型的封装（例如TO-220、SMD、DO-41等）具有不同的散热能力和电流承受能力，会影响最大整流电流的数值。
加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。
反向击穿电压是指二极管在反向偏置状态下能够击穿的电压。反向击穿电压的大小一般跟以下因素有关。
PN结设计：PN结的设计影响了二极管的击穿电压。击穿电压是指在反向偏置状态下，当反向电压超过一定值时，PN结会发生击穿并导致电流快速增加的现象。
材料特性：二极管材料的特性也会影响最高反向工作电压。例如，硅二极管通常具有比锗二极管更高的击穿电压，因此可以承受更高的反向电压。
温度效应：温度对二极管的击穿电压和漏电流有显著影响。在高温下，二极管的击穿电压可能会降低，因此在设计中需要考虑工作温度范围内的最大反向工作电压。
封装和结构：二极管的封装和结构也会影响其最高反向工作电压。良好的封装和结构设计可以提供更好的电场分布和击穿电压分布，从而提高最高反向工作电压。
04-漏电流 Leakage current
反向电流也叫漏电流，是指二极管在常温（25℃）和反向电压作用下，流过二极管的反向电流。反向电流越小，说明管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系，大约温度每升高10℃，反向电流增大一倍。
