Keysight UXR 系列实时示波器作为一款信号完整性极佳的实时示波器,加上它无可比拟的性能指标——同时在 4 个通道上提供 110GHz 的模拟带宽和 256GS/s 的实时采样。在AI 技术浪潮下,能满足更高的信号速率和更复杂的调制方式测试的要求!
图1: UXR1104B
图2展示了 Keysight示波器UXR的架构,信号经由机电衰减器进入前端 110GHz 模拟前端,再经过采集板,进行模数转换变成离散信号后,存储在缓存中。该仪器集成了各种 Keysight 技术,包括 InP、SiGe、BiCMOS、65nm CMOS 和 28nm CMOS 等各种技术实现。结合 Hyper-Cube 内存模块,可以同时从所有 4 个通道以 256GSa/s 捕获数据。UXR 系列示波器的提供配置从 5GHz 到 110GHz 的带宽,因其通道分体式的设计,可实现带宽升级。
图2: 110GHz UXR 高带宽示波器现代架构
技术亮点:
UXR 模拟前端
( Front End Multi-Chip Module )

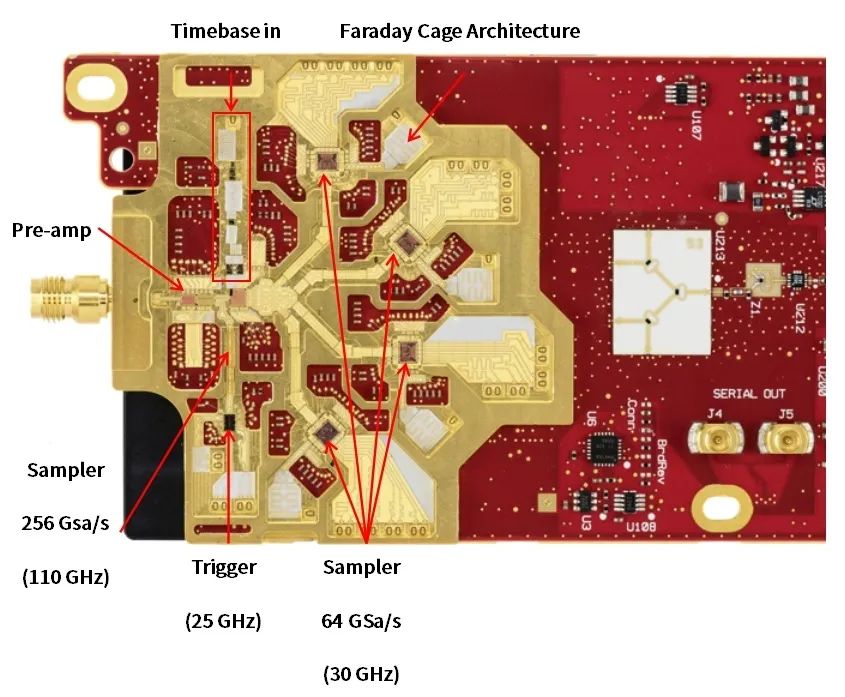

图3: 模拟前端板
图4: 法拉第笼部分展示
UXR 采集系统
( Aqusition System )
UXR 采集系统主要分3个部分,第一部分为16个10bit,采样率16GSa/s的ADC,第二部分为Keysight 定制的100M 门的ASIC芯片,定制化的ASIC芯片,用于内存控制和分析,第三部分为2Gpts 的内存。以上三部分的集合,意味着该仪器可以捕获、处理、存储和显示超过 10Tb/s 的信息!非常惊人的实时处理能力!
图5: UXR 采集板
传统上,一般会采用频率交织技术实现带宽的扩展。简单来说在硬件上通过滤波器把信号分成了高频和低频,后续分别进行数字化处理。在处理完成后,通过频率拼接等手段将高频分量和低频分量进行拼接,从而获得更宽的带宽。然而,频率交织技术可能会引入由于频率拼接产生的杂散信号。特别是在频率拼接区域会产生混叠,导致频域上显著的杂散。
UXR是硬件实现的全带宽采样。这里没有用到交织技术。就是最返璞归真的示波器线性架构(参考图2)。后续的ADC 可以理解为时域交织。
图6: 频域交织技术原理框图
UXR 卓越的硬件技术,一流的信号完整性,允许用户更加清楚实际的设计性能,而不受高噪声或者抖动的限制。UXR 还提供带宽升级,方便匹配客户未来的技术发展。除了硬件性能,我们始终与前沿技术和测试标准保持一致步伐,帮您顺利克服测试挑战!
