略有简化的bootloader图
这张图和恒润教程中的BootLoader流程大体是一致的。
疑问点
Q:图中的烧写顺序是34-36-34-36-34-36-37，但另一些材料中的顺序是34-36-36-36-37。
A:这个问题这样理解，34-36-36-36-37的前提是你要下载的数据是连续的数据，每个36所使用的地址信息，都是34中包含的地址信息再加上一定的偏移量。
如果需要下载不连续的数据，就需要重新进行34服务或31（擦除）-34服务。
1、为什么要搞Bootloader？为什么要基于UDS搞Bootloader
假如你的控制器有外壳，却没有设计bootloader的话，每次更新ECU的程序，你都需要把外壳拆开，用烧写器来更新程序。有了bootloader，你就可以通过CAN线来更新程序了。更方便些的话，甚至可以通过OTA进行远程升级。
那为什么使用UDS呢？主要是为了规范bootloader的全过程。比如烧写小明牌ECU时，我们肯定希望其他牌子的ECU处于一个静默的状态，都歇一歇，这就需要一个大家共同执行的标准来进行规范，什么时候停发数据，什么时候不能再储存DTC了等等。
又比如在调试时，大家肯定希望你的控制器经由CAN烧写的过程是大家都能看得懂的，是满足于某种规范的。由此，UDS在设计时考虑了bootloader的需求，专门为bootloader设计了几个服务，供大家使用。主机厂在发需求时自然就要求大家要在UDS规范的基础上完成bootloader功能了。
显然bootloader不需要支持19/14等故障类服务。
在boot程序中，10/27/11/3E这样的基础诊断服务需要支持，22/2E读写DID的服务需要支持，31/34/36/37这4个bootloader主打服务需要支持，共10个。
在app段程序中，85和28服务需要支持，保证暂停CAN正常通信，暂停记录DTC，让被升级设备专心升级。
10种boot段服务+2种app段服务
1. 3E TP报文。
2. 10服务切换到03扩展模式。
3. 85服务和28服务，关DTC和非诊断报文。使整个CAN网络处于安静的状态。这是对整车网络进行操作的，一般都是以功能寻址的方式来发送。注意先用85服务关闭DTC，再使用28服务关报文。
1. 10服务切换到编程模式，这里要注意，正确的方式是App段程序回复0x78 NRC，接下来跳转到boot段程序，最后由Boot段程序来回复10 02的肯定响应。错误的方式是由App段回复10 02的肯定响应，再进行跳转。
2. 读取一个DID，tester要判断一下返回值。返回值里面可能包含密钥的一部分信息。
3. 27服务，解锁，通过安全验证。
4. 写DID指纹，标记写软件人的身份，ECU回复写指纹成功。（根据OEM要求来执行）
5. 31服务-擦除Flash。ECU肯定响应，擦除成功。
6. 34服务，请求数据下载，ECU回复确认最大块大小。
7. 36服务，开始传输数据。每个块传输完成后，ECU肯定响应。判断是否还有更多块需要下载。最多可以支持255个块。
8. 37服务，请求退出传输。ECU肯定响应。
9. 31服务-校验APP段程序，检查编程一致性/完整性。ECU肯定响应。校验成功。
10. 若有更多块需要下载，重新执行31（擦除Flash区域）-34-36-37-31（校验）服务。若无，往下执行。
11. 11服务，ECU复位。之后应直接跳转到新下载的APP段程序中。
31（擦Flash）-34-36
36-37-31（校验）
1. 10服务切换到03扩展会话。
2. 执行28服务和85服务，使能非诊断报文和DTC。这是对整车网络进行操作的，一般都是以功能寻址的方式来发送。注意先执行28，后执行85，避免DTC误报。
3. 27服务，安全校验，准备写入数据。
4. 2E服务，将编程信息写入到ECU中。
5. 10服务，退回01默认会话。结束。
以下流程仅作为参考，有很多不规范之处。欢迎大家留言探讨。
1. ECU上电或复位后，先进入Boot段。从Flash/EEPROM中读取 App有效标志，运行boot标志 。
2.判断 运行boot标志 ，若为1，则进入Boot段的编程会话（安全等级为上锁），之后写Flash/EEPROM（不安全操作）， 运行boot标志 清零。若S3定时器超时则退回Boot段默认会话。
3. 经过安全访问进入Level2解锁状态，开始执行App内存擦除，擦除后 App有效标志 清零（不安全操作）。
4. 开始烧写。烧写成功后 运行boot标志 写0，App有效标志 写1。
2*. 判断 运行boot标志 ，若为0，则进入Boot段的默认会话。
3*. 50ms后判断 App有效标志 ，若为1，则 跳转到 App段默认会话。实现时使用汇编指令执行APP段程序；若为0，退回Boot段默认会话，且不再判断 App有效标志，不会再尝试进入App段。
4*. App段程序若收到了编程会话请求， 运行boot标志写1 ，随即执行ECU复位，这样会重新进入boot段程序。
注：从BOOT跳入APP前需要判断APP的数据完整性，例如进行CRC校验。
Q:假如烧进去了不良App段程序，无法返回boot段程序怎么办？
A:参照电脑的开机方式，在ECU开机之后，预留很短的一段时间维持在boot状态，在这段时间内，若收到指定报文（比如，电脑是按住F8），那么就不跳转到App段了。
Q:运行boot标志和App有效标志为了安全起见，应该保存到哪里？
A:运行boot标志可以放置在RAM中，由Boot和App共用。

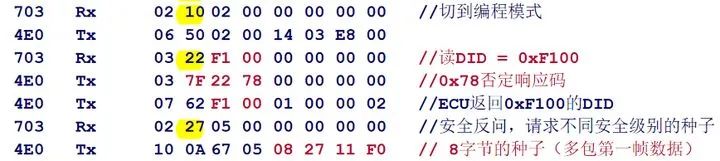

Q:上文图中的CAN数据实例，为什么出现了两次CRC的校验？CRC校验是对哪些数据的校验？
A：OEM不希望ECU中保存有可以擦写Flash的代码，所以BootLoader需要在烧录App之前，先把擦写Flash的代码通过UDS烧写到RAM中，烧完了之后进行一下31服务下的CRC校验。之后烧录ECU的App程序，App可能会因为地址不连续而分为很多段下载。下载完毕后需要进行总的CRC校验。不管哪次校验，CRC所校验的数据是代码的数据段，即36服务中传输的有效数据。
