“法动杯”赛题解析
1 杯赛题目：
应用于Sub-6GHz 5G宽带射频芯片模组
2 参赛组别：
A组、B组
3 赛题背景：
4 赛题任务：

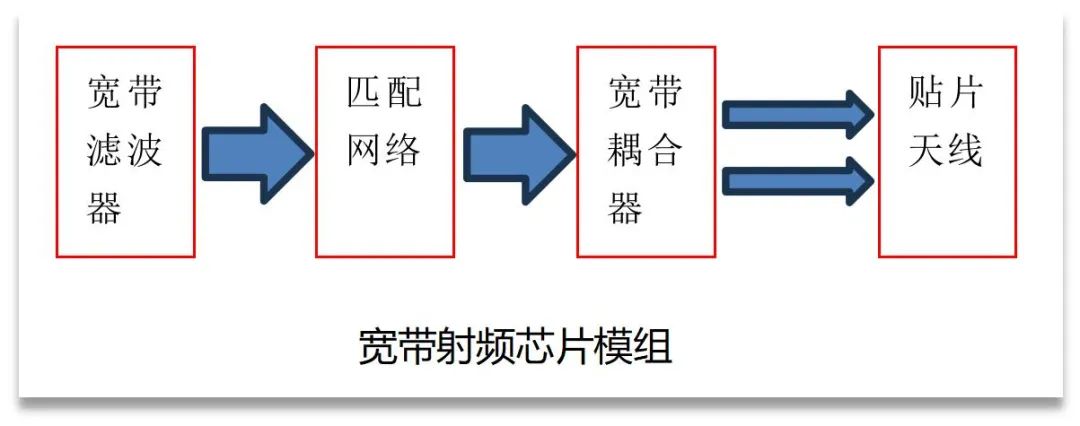

采用基于AI技术的射频电路快速预测与优化的工具EMOptimizer®、芯片级电磁仿真软件UltraEM®以及系统级电路仿真优化平台FDSPICE®设计一款工作于3.3GHz-6GHz频段的射频芯片模组，该模组中包含有覆盖整个频段的宽带滤波器、匹配电路以及Hybrid 90°耦合器，如图1所示。利用成熟的IPD等芯片化工艺，在尽可能小的芯片面积范围内提供大带宽、高带外抑制等指标，同时具备低插损和平滑的相位、振幅平衡等特性。
4.1推荐采用的工艺及PDK：
采用法动科技EDA工具中自带的generic lib
4.2设计指标：
（1）工作频率：3.3 GHz ~ 6 GHz
（2）滤波器带内插损：<1.2 dB
（3）滤波器带内回损：>15 dB
（4）滤波器带外抑制：
7GHz-10GHz>20dB; 1GHz-2GHz >23dB
（5）耦合器带内插损：<1.5dB
（6）耦合器隔离度：>20dB
（7）耦合器相位不平衡度：90°-5°<绝对值<90°+5°
（8）耦合器幅度不平衡度：<1dB
（9）匹配网络：S12>-0.3dB，S11<-15dB
（10）宽带耦合器的输入端口的特征阻抗为75Ω，输出端口的特征阻抗50Ω；宽带滤波器的输入、输出端口的特征阻抗均为50Ω
4.3附加题或进阶指标：
（11）具备尽可能小的面积
（12）提供滤波器、耦合器、匹配网络的整体版图电磁仿真或AI仿真结果
（13）采用所设计的耦合器给贴片天线馈电并实现右旋圆极化，推荐采用法动科技的高速印刷电路版电路、微带天线、封装等的电磁仿真专家SuperEM®
5.杯赛阶段及提交内容
5.1中期汇报
中期报告（具体形式根据届时大赛通知）；
5.2初赛、分赛区及总决赛提交内容：
汇报PPT：项目介绍、关键技术介绍、性能指标
详细设计方案：关键技术原理分析，设计过程详细说明（包括器件的原理图和版图设计过程和layout细节）
原理图，版图及验证验证文档：每一项指标的testbench说明以及仿真结果，只接受后仿结果
备注：初赛和分区赛要求各个无源器件独立做AI及电磁仿真即可，总决赛要求电路中的无源器件做整体的AI及电磁仿真

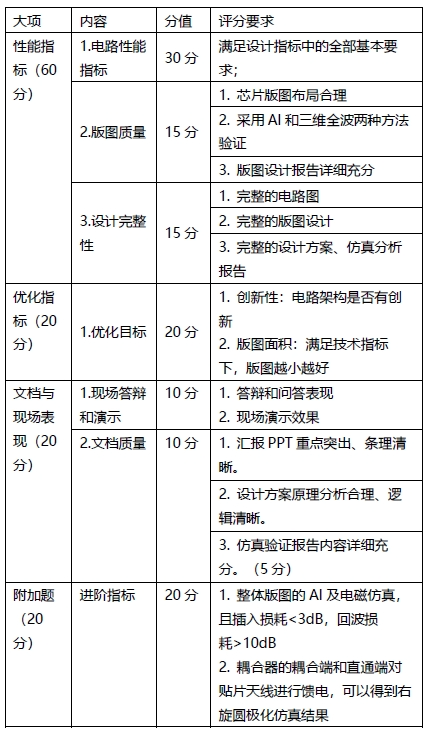

6.评分标准
下面是”法动杯”专家对此次赛题做出的解析，欢迎大家围观：
为了助力广大高校师生进一步了解“法动杯”赛题，法动科技将于3月 10 日（周一）19:00-21:00直播，在线上对“法动杯”赛题进行解析和培训，直播链接详见集创赛公众号”法动杯”赛题解析（届时进入法动杯钉钉群，群号：64490034953 ）。本次培训将邀请集创赛“法动杯”的企业评委们为大家进行赛题解析，届时热忱欢迎各位老师和学生线上参加，切不要错过和出题专家直接沟通和交流的机会。
