一、前言
之前电路中，采用了一款恒流源电路。对于这款恒流源的内阻，之前并没有自己测试。下面对该恒流电路内阻特性进行测试。
设计测试电路。NPN晶体管发射极下面的10k欧姆电阻是用于电流采样，完成电流负反馈。晶体管输出电流。由于它存在基极电流，所以输出恒定的电流与集电极输出电流之间是有差别的。后面，对比一下使用普通的MOS管替换NPN三极管之后的效果。铺设电路板，适合单面一分钟实验电路板制作工艺。

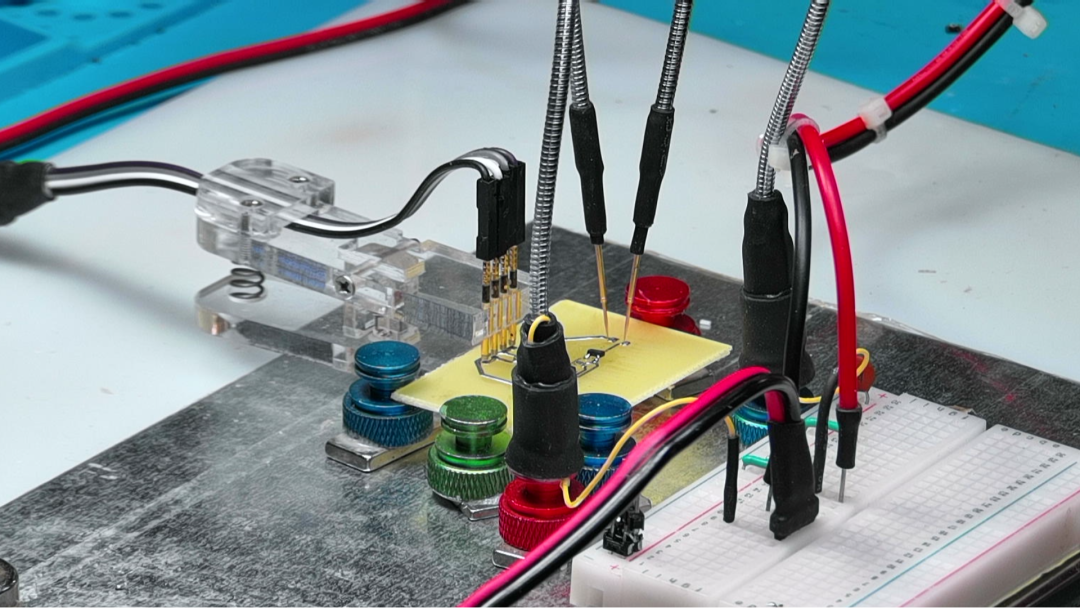

一分钟之后得到测试电路。焊接清洗之后进行测试。通过面包板，给电路板提供工作电源以及测量输出电阻。
根据电路设计， 设定恒流电压为 1.25V。这样，输出电流 为125微安。DM3068测量得到的电流为 125.56微安。现在电路处于正常工作状态。
负载电阻为0欧姆时，输出电流为 125.574微安。将负载电阻提高到20k欧姆，输出电流为 125.565微安。

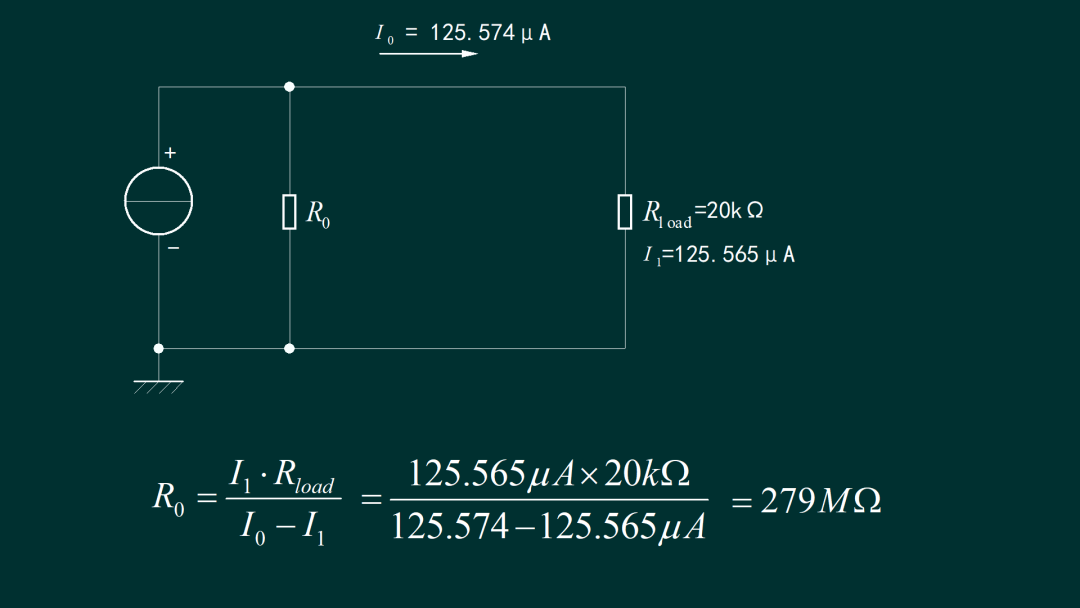

根据测量电路，可以计算出恒流源对应的内阻。在负载电阻从0欧姆变为20k欧姆时，电流减少了大约0.01微安。 这样，便可以计算出对应的恒流源内阻，大约为 279MΩ。这样反应了该电路优秀的恒流特性。
下面，是一个低压MOS管替换原来的NPN三极管。这样，流经采样电阻的电流都是负载电流。下面测量 一下对应的恒流特性。在负载电阻为 0欧姆的时候，输出电流为126.125微安，将负载电阻增加到10k欧姆，电流减小到126.038微安。将负载电阻增加到20k欧姆，电流减小到126.009 微安。
根据测量的结果， 可以计算出对应的内阻，大约为21MΩ。这比起使用NPN三极管小了一个数量级。因此，这个电路最好的方案就是使用NPN三极管作为恒流输出。
本文测试了恒流电路的特性。对比了输出功率管采用 BJT与 NMOS 的效果。使用NPN 三极管对应的输出内阻更大。
