什么是DAC乘法器？

一、前言

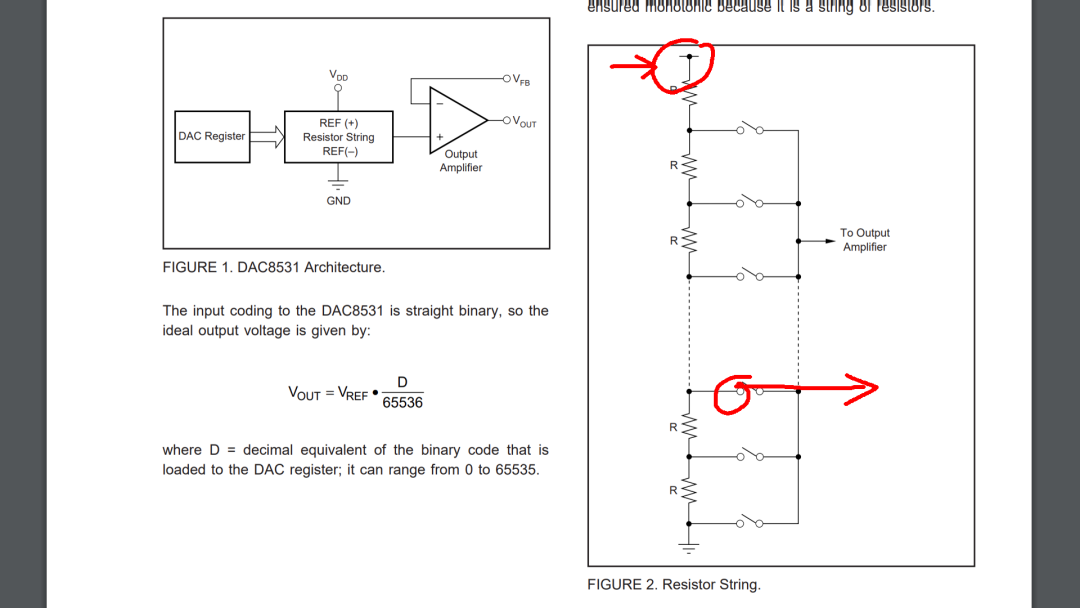

  刚才测试了16bit DAC器件，DAC8531 的基本特性。根据它的数据手册中给出的原理。它的前端具有 65536个电阻分压网络。输出的电压实际上就是参考电压信号的分压。分压比例与DAC的转换数值成正比。这样，如果在参考端输入一个交流信号，那么，DAC的输出也是一个交流信号。交流信号的幅度等于输入信号的幅度乘以DAC的转换数值。因此，可以将DAC当做一个可编程电位器来使用。也可以看成DAC数字与输入模拟信号的乘法器。下面对此进行测试一下。

二、测试电路

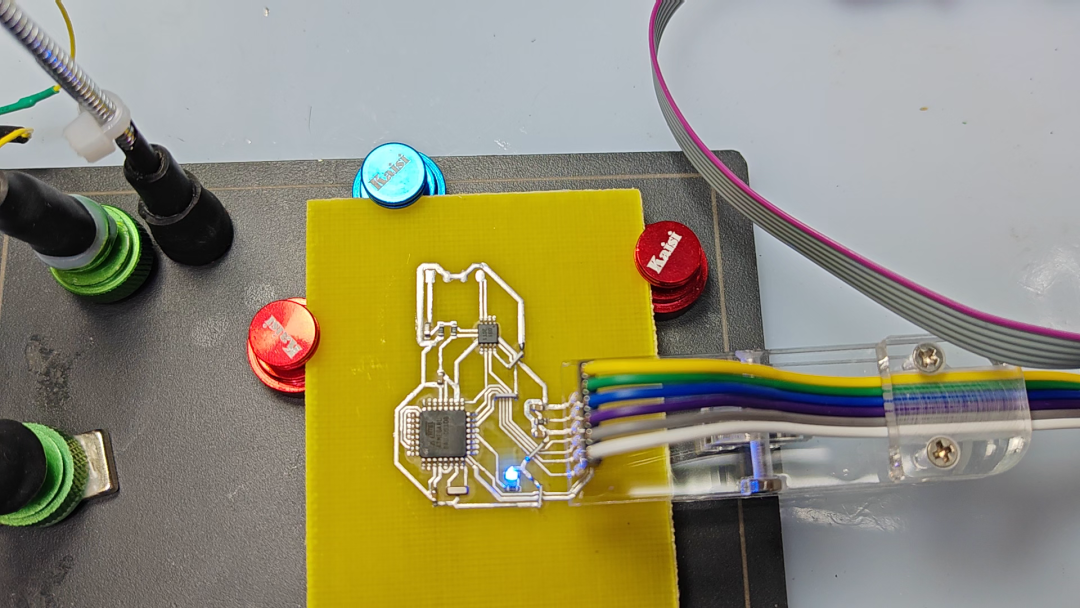

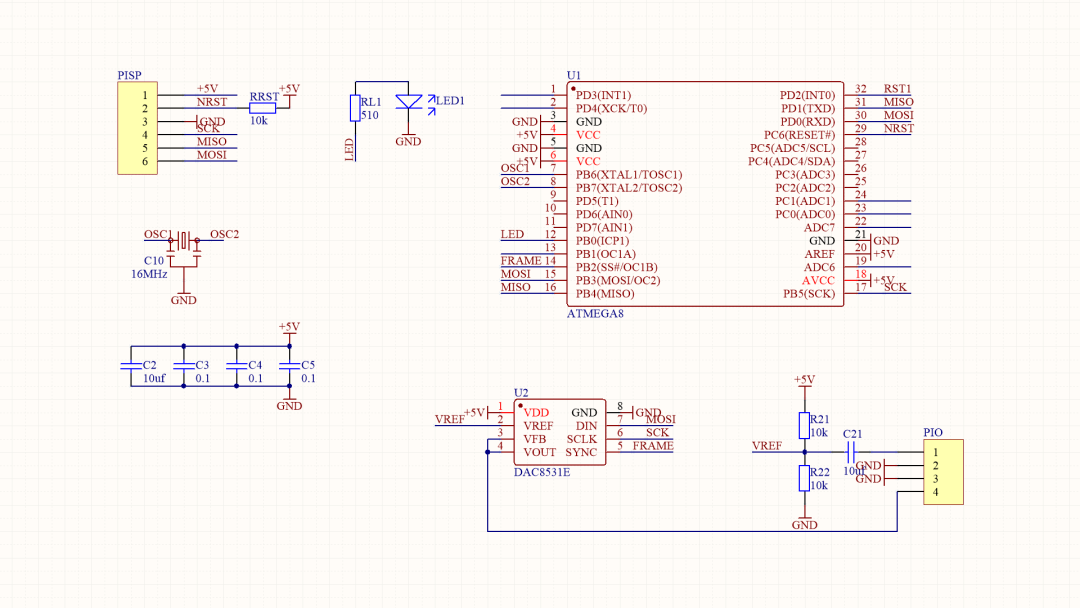

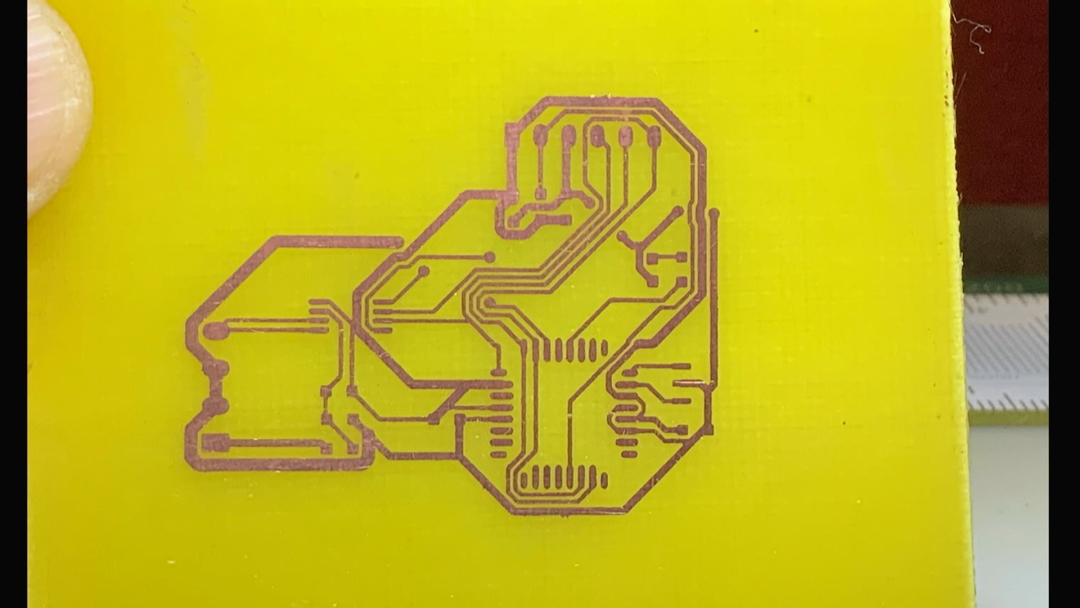

  在刚才测试电路的基础上，将DAC8531的参考端作为信号输入，它的转换输出也引至到PIO端口，这样便可以测量DAC作为分压器的功能。设计单面电路，适合一分钟制板，一分钟之后得到测试电路，电路板制作的非常完美。下面进行焊接测试。

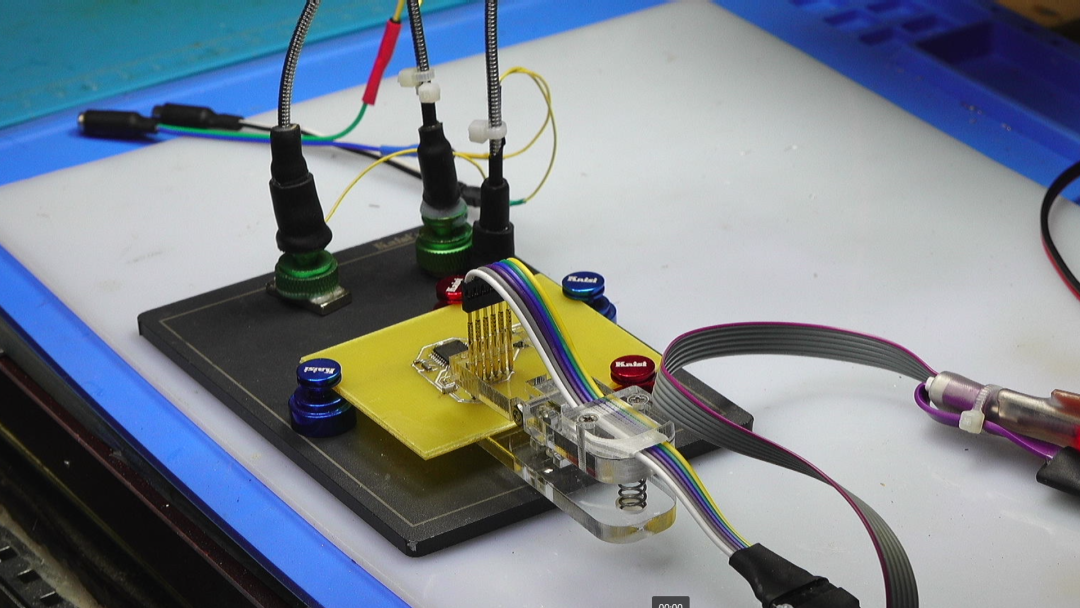

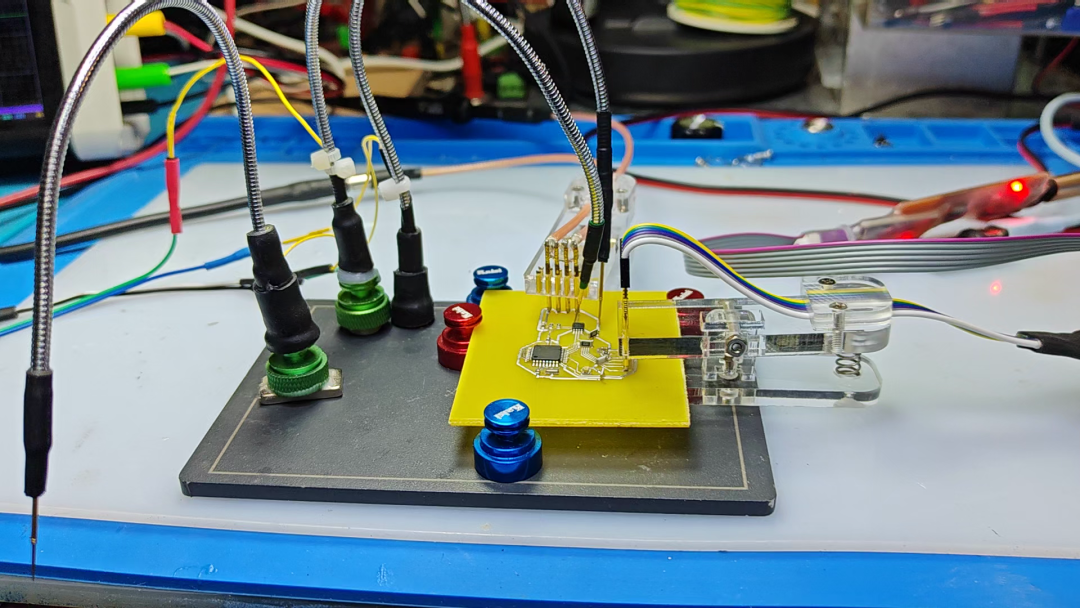

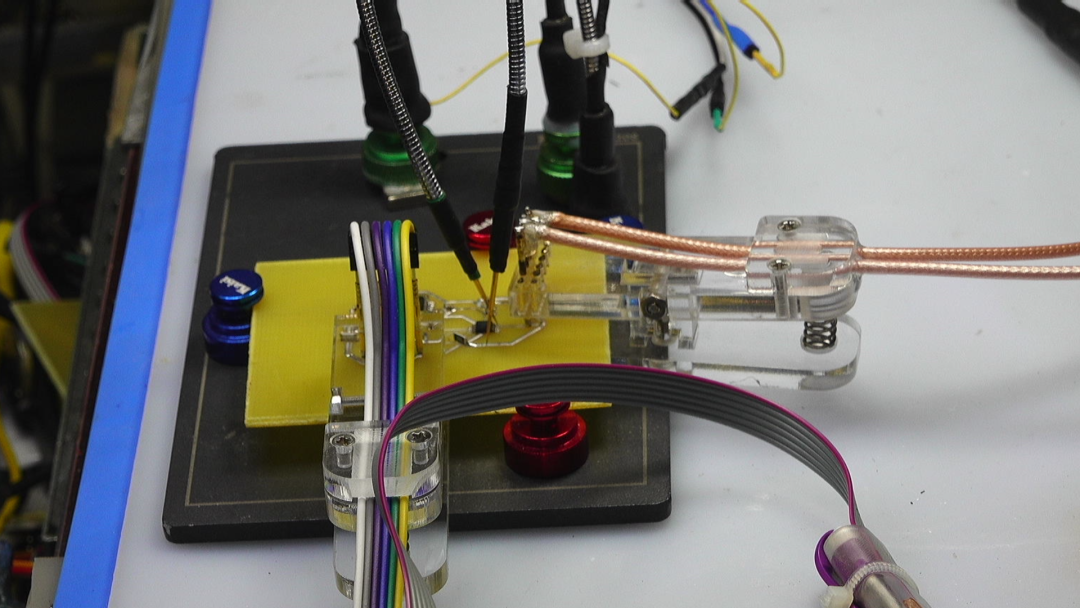

  焊接电路，清洗之后，下载测试程序。程序就是刚才测试DAC8531基本功能的程序。

三、信号测试

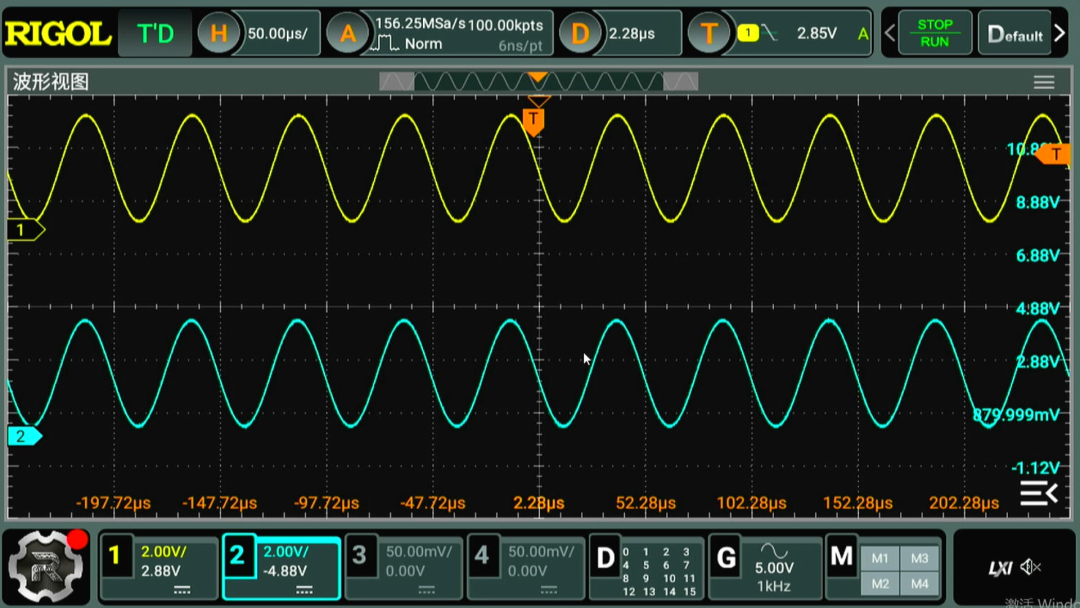

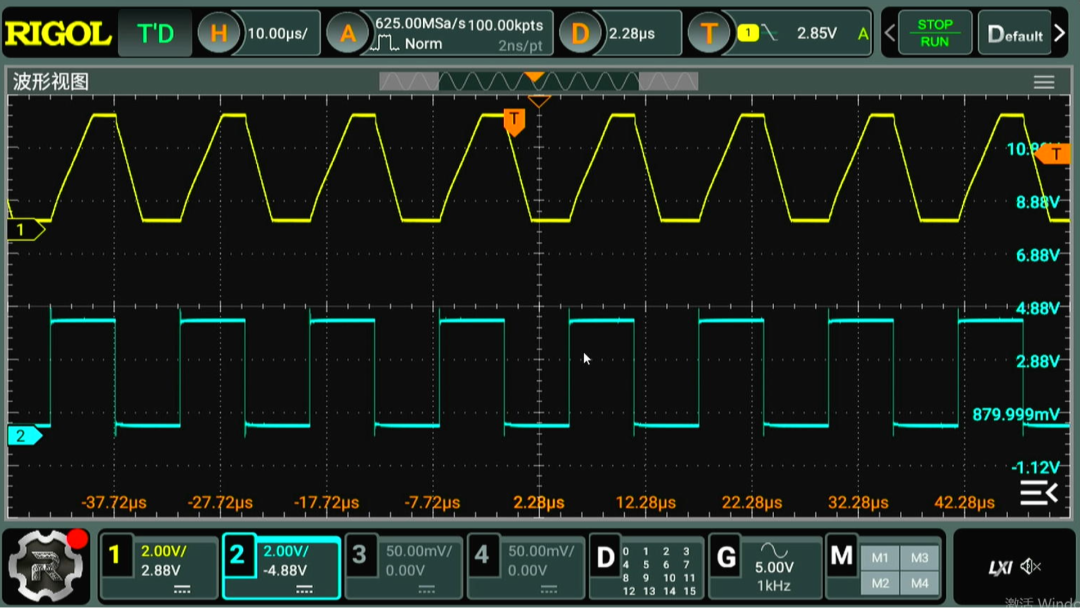

  开始的时候，设置DAC转换数值为 0xffff，此时，对应的输出应该与参考信号是一致的。使用DG1062产生1kHz的正弦信号，观察DAC的输出信号，可以看到它与输入信号的确是一样的。提高输入信号的频率，可以看到，最终由于输出缓冲运放的速度，使得输出信号具有一定的变形。

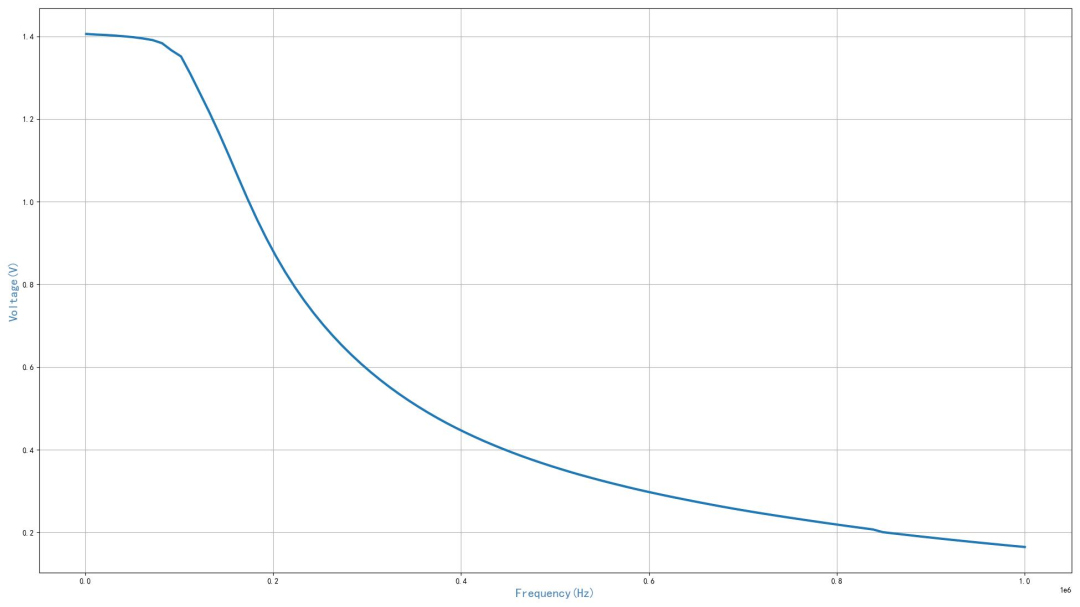

  下面测量不同频率，DAC8531输出信号的幅度。从而可以得到作为分压器，DAC8531的幅频特性。利用DM3068测量输出信号中的交流分量的有效值。可以看到，随着频率的增加，输出正弦信号的幅度逐步降低。当频率超过 100kHz 之后，输出信号幅度急剧下降。由此可以大体知道，作为分压器，DAC8531的带宽大约为 100kHz。

四、分压效果

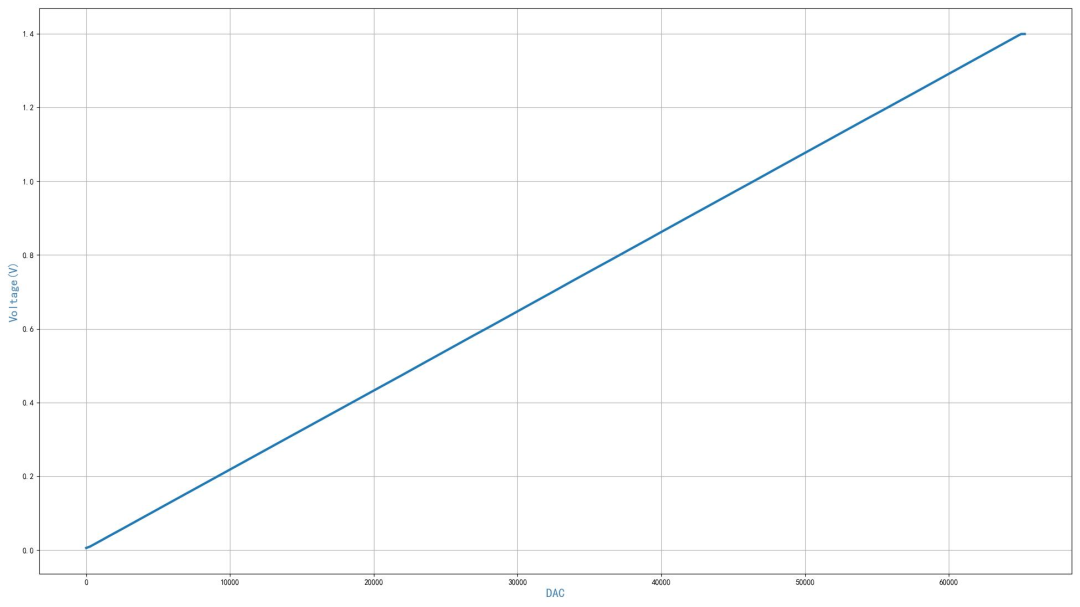

  下面，固定输入信号频率为 1kHz，峰峰值4V。设置不同的DAC转换数值，使用DM3068数字万用表测量 DAC输出信号中的交流分量，可以看到输出信号的幅度与 DAC转换数值之间基本上是线性分压关系。由此验证了使用DAC前端电阻分压完成可变电阻分压的功能。只有由于输出带有运放，在非常微弱的信号的时候，有一点失真。

※ 总  结 ※

  本文测试了使用DAC8531 作为电阻分压器的功能。这是根据它前端的工作原理，DAC的输出信号实际上是对参考电压信号的分压。输出信号的幅度正比于参考端输入信号的幅度与 DAC转换数值的乘积。所以，DAC8531也可以当作一个数字和模拟量的乘法器来使用。DAC8531 交流带宽大约为100kHz。
