这个万用表还是买个千元示波器送的，但这质量可不含糊，拿在手上挺有分量感，和我前几天拆的那29包邮的那完全不是一回事的感受。
这品牌叫米尼帕，没有听过，查一下。
确实是做万用表的，是个国际品片地，而且这历史还不小呢，但好像并没有在网上查到太多产品信息

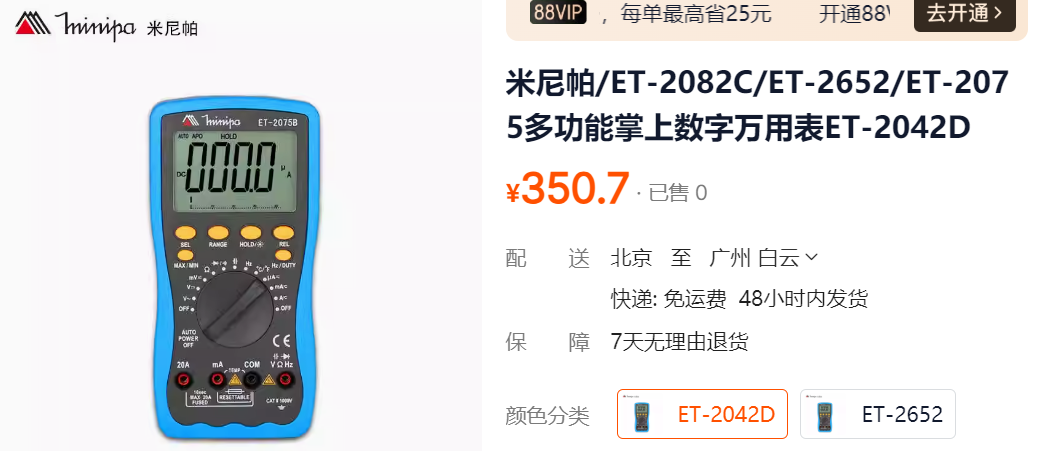

这品牌叫米尼帕，没有听过。可惜没有找到ET-2082C这型号，看这2042D居然要300多，那这2082不得更贵？
这算不算一个中端表呢，我拆开来看下。
剥开蓝色外衣，这胶套虽然不算软件，但硬度还行，也明显好于29包邮万用表的硬绑绑的胶套。
后盖居然贴了一个这个有点像铝箔的材料，应该是起屏蔽作用
其中一个银色圆点上还沾了锡
这个电路板的背面
这个地接着弹簧就是和外壳背面屏蔽铝箔连接
红白线是9V电池连接线。
贴片的精密功率电阻明显把垃圾表一下区分开来
可以看到插头部分的线路还开了窗，加了锡，这就是为了进一步提高电流能力。上面的2条线就只是开窗，并没有另外加锡，可能是影响不太大，这样对散热会好点。
这些插件全是手工焊接，用的焊锡丝的助焊剂也不太好，所以时间一久，就发白出来了。
和前面拆解的2个万用表相比，这个表的特点就是螺丝特别多。
为什么螺丝这么多，后面继续看。
这是上盖
这个接线柱是这样的分开设计，我还是钟意福禄克那种一体成型。
螺丝拆开，翻看正面，居然是2块PCB
上下就是用这个排针连接，在实际安装中，感觉上不太紧固，全靠其它紧固来支撑
这是另一侧
全板就一个这个15A保险管
来对一下接线柱
这个功能转盘居然是单独做在一个小板上。
看这个文件名居然是2008年，看来这个小板是2008年底就设计好了，到现在都15年没改一直在用啊。
V4.1的版本看来，这个小板也是不断的在优化啊。这就是精品化意识啊！
这些电位器还标的挺详细，从这里我们可以学习到，每个电位器就是用来调节各个功能参数的精度调整用，比如电感，电容，温度等，当你发现不准的时候如何校正，这里调节就是一个方法之一。
拿掉上盘，可以看出表盘也并没有镀金，从长期来说说，就容易氧化接触不良，再个来合照，加深印象。
万用表标的是20A的量程，测量大电流，万用表笔就是接的这个孔位。
这个用的是15A保险管，设计的时候是走了一个下限参数，如果真的测试20A电流，这个保险管烧断的可能性就大，当然也不一定，因为每个余量和实际测试时间不一样。
" mA"档位接的就是这个黄色的自恢复保险丝
这个保险丝看的出来是180mA,250V
这根粗壮的铜管是接在黑色表笔，也就是公共端，因为不管测量电压、电流，这都是回路，所以这里需要特别粗才能可耐大电流。
4根粗壮的圆柱管就是接电笔的。
电压及其它表笔孔位接了2个热敏电阻，看起来像一正一负，后面是压敏电阻保护。

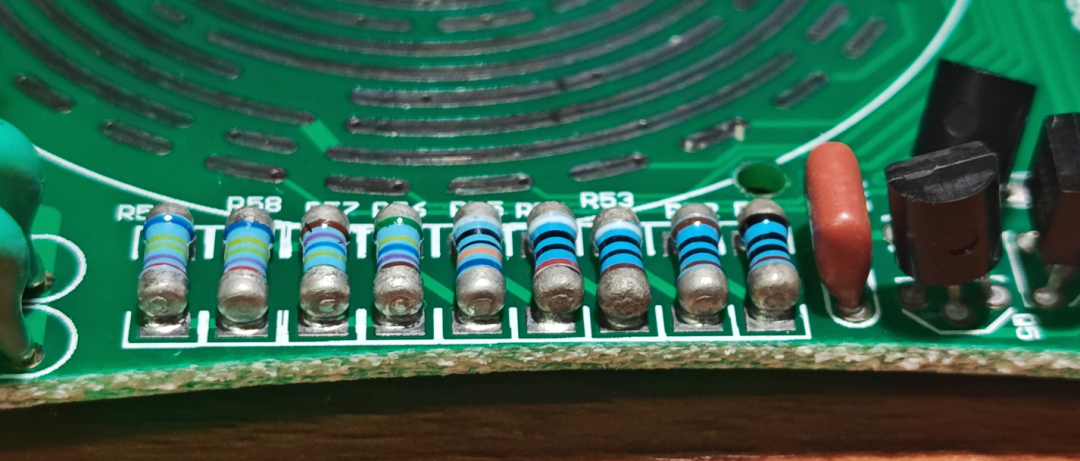

一排的电阻阵列，使用的是精密大功率电阻。

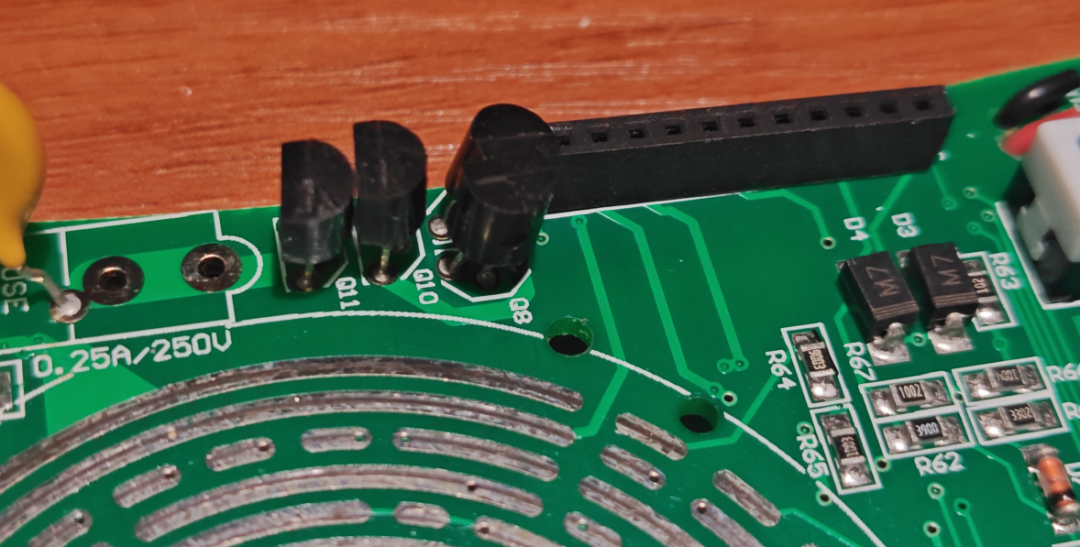

表中好多S8050三极管，在控制系统中常用于开关，在万用表中应该是用来当电子开关作量程切换
四个开关，这种开关如果选的质量非常差，特别容易出现接触不良。
打开液晶屏盖，终于看到了核心部分了
万用表居然用的不是牛屎芯片，用的是一个TQFP48的正常封装芯片，型号CJ6008F，这应该不是长电
芯片边上还有个圆柱型晶振，这个基本就是32.768K了，这个在当时拆解福禄克的时候，也一样有个这样的晶振。当时一直不理解万用表要这个晶振干啥。
后来查了一下，明白了，这个可以用来解决自动关机，休眠、时基信号等功能。
液晶屏一样通过斑马条和主板连接，这也是为什么文章开头说到的，感觉有特别多的螺丝， 这个液晶面盖至少有6个螺丝对其固定以便压紧PCB板。
今天这个万用表的拆解你有启发和收获吗？
