前2天拆解了福禄克的万用表吹一番，被骂老惨了。
拆解福禄克万用表：这样的设计和用料终于让我明白工程师宁愿花10倍价钱也想拥有的原因
今天拆解一个某国产走量不走质的万用表看看
有着这么丰富表盘的万用表，功能比贵它20多倍的福禄克万用表都多。你敢想象只要29.9元包邮
除去快递费、中间商、厂家，那这个万表的成本估计是在15元吧？
难道这是厂家的”引流“爆款产品？
拿在手里都感觉轻飘飘，比平时用的其它万用表感觉轻了一倍以上，没有任何厚实感可言，莫非有高科技，让集成度进一步增加？
硅胶套也是硬绑绑的，费老大劲拆下来。塑胶外壳也是满满的低端塑料味。
祖传的9V电池
三个螺丝打开，内部一眼望去有点惨不忍睹，不是花花绿绿的世界。
电池线和蜂鸣片都是通过长线焊接在主板上。为什么不用蜂鸣器？因为成本呗，这种蜂鸣片声音相对较小，小仪表用没啥问题，不过基本要手工焊。
我们再看看这是福禄克的设计
这个小保险管有没有0.8A啊，比我们平时的普通1A保险管还小，还是手工焊接。
这怎么可能可以测试20A？
接线柱的焊接也满满廉价感！黄色的热敏电阻也锤头丧气的倒着，一看就质量不怎么好。
热敏电阻（PTC） 负责过流保护，多为黑色方块或圆柱体，串联在电流测量路径中，用于限制输入电流（防止误接高电流烧毁保险丝或PCB）
看看福禄克里的设计是怎么样：
一对比，满满的金钱味道是吧！保险丝2个，又粗又壮。黑色的热敏电阻也是站的笔挺有力一看就很健康。
在看看这个分压电阻链，就一个普通1%电阻
看看高端表里设计会用这种金属膜/箔电阻（±0.1%，TCR≤10ppm/℃）不仅精度高，而且温飘小的电阻。
牛屎芯片，封装的工艺看起来也很差，外面做 个兼容封装
9205的文件名大概率会不是会这个牛屎芯片的型号。
以上对比肯定会有很多人说一分钱一分货，没有可比性。
但这里对比只是想单纯从设计、用料上给大家展示一下，了解下差异点。
看看背面

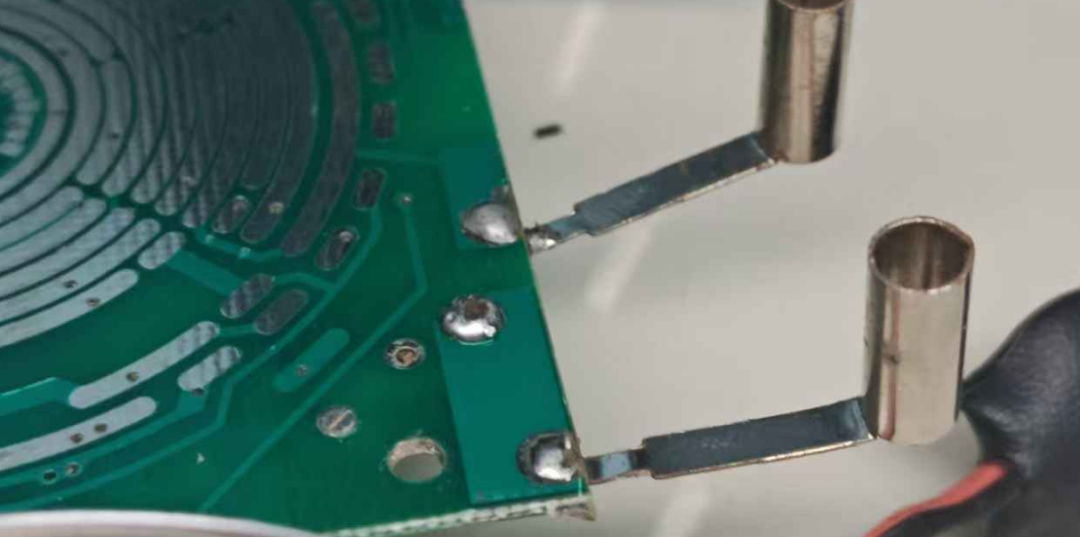

没有镀金，接触不良的样子，我都能想到，工程师冒着焊，按压着拧来拧去。再看看高端产品的是什么
看看高端表盘都肯定是要镀金的，天天转来转去，还不得耐磨啊。
这是用来测试晶体管的，也不知道是不是个摆设
就这开关质量一眼望过去都特别差，没多久，你就会发现接触不良。
以上对比肯定会有很多人说一分钱一分货，没有可比性，拿个20多块的表和几百上千的来对比是不是脑子进水，还有人会说我崇洋媚外，跪久了。
我想解释下，我也是一个爱国青年，但这里对比没有捧谁踩谁，只是让大家看看高端表和低端表的差异点在哪，，单纯从设计、用料上给大家展示一下，了解下差异点，以得到更多的了解、学习和启发。
相信很多大神都知道这些，对我写的不屑一顾，但是还有更多的普通电子爱好者或电子工程师并不知道，他们也想 了解，学习，这就是我做拆解的意义所在，自已学到了，也和其它分享了。
