海康在监控行业地位不用说了，第一次拆解他家的电子设备
左右侧的散热孔设计不一样，从热传递的角度说，两边有压差，可以让空气更好流动，理论上是会有一定好处，效果就另说了。
背后接口，2种显示方式，有VGA、HDMI和音频口

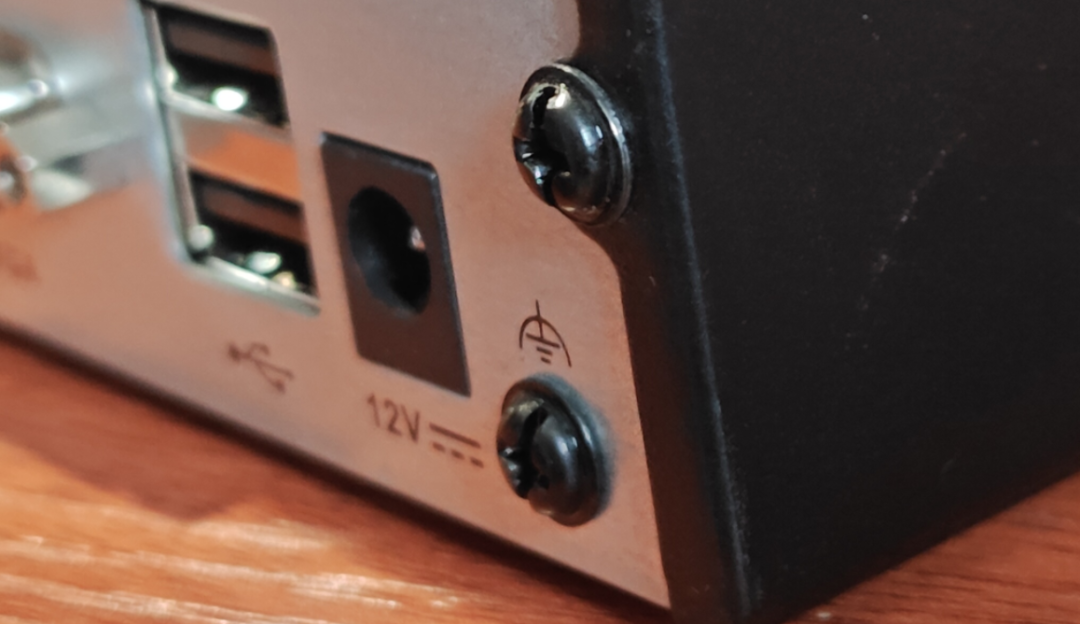

这个接地螺丝和固定机箱的螺丝用一样，从降本角度肯定是有好处的，但是从使用效果来说，，本身也不适合用来接地线的螺丝柱，接触电阻肯定会很大，理论上不太好。感觉这个接地线更像是遵循“有 总比没有好”的思想。
上图是之前我拆解文章中某品牌交换机的接地螺丝安装位置，是不是一看差距很大。
如果你觉得交换机的那个接地螺丝太强悍了，那就参考下这个也可以。
这个螺丝用来做接地从效果上，还是实际操作都更合适点。

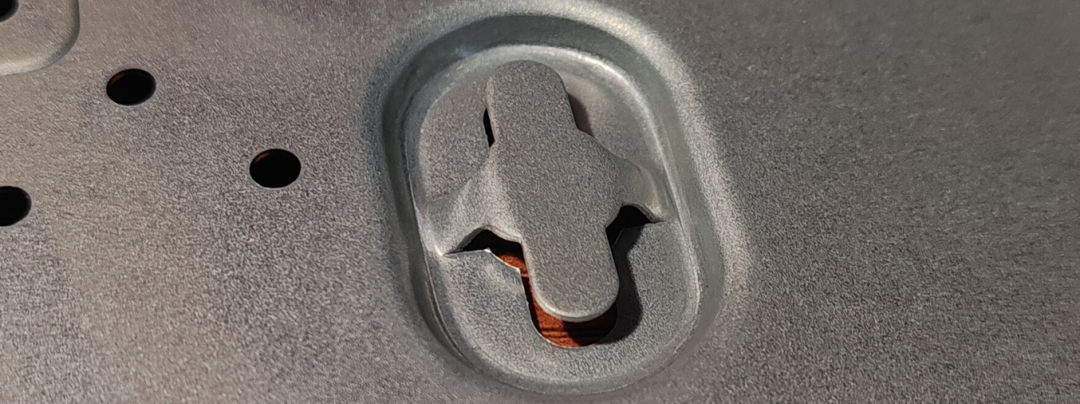

挂扣、螺丝柱、凸台支撑都是钣金一体冲压成型， 是一种非常好的降本设计方法，很多大厂交换机的机壳都是这样的设计。

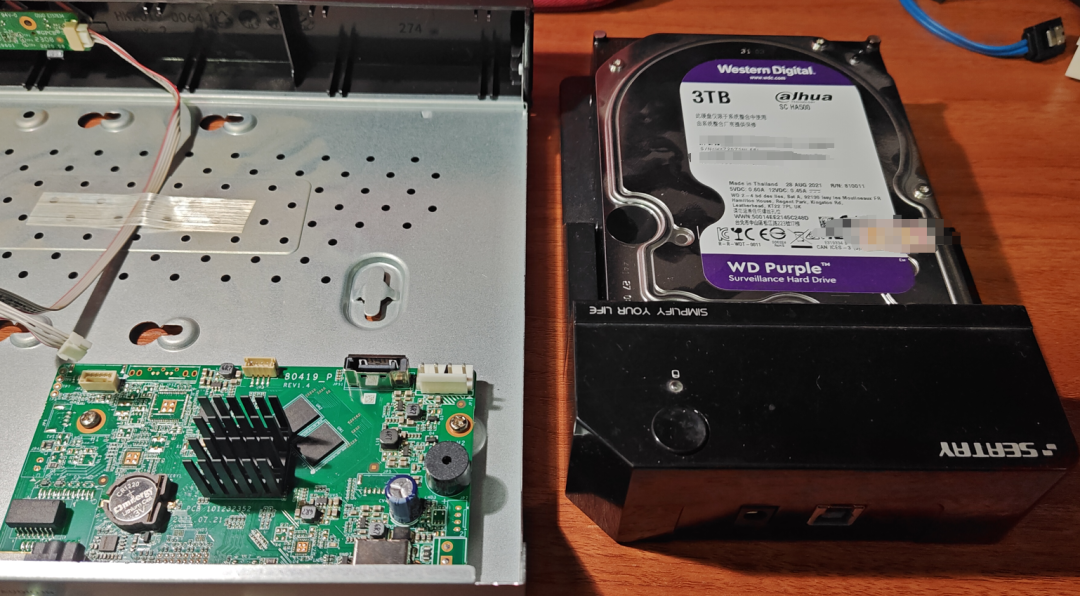

内部简单，一个紫色的西数硬盘和一个主控板
上盖
上面还写着这段话说明硬盘原厂不提供终端客户保修，由客户退给海康保修。
海康可能通过 硬件绑定 或 固件限制、文件系统或加密限制 将硬盘标记为“专用存储设备”，非原厂设备可能拒绝访问，直接作为普通硬盘使用需重新格式化，且性能可能受限
硬盘是这样的常规连接线
这一下让我发想到之前拆解的硬盘盒，为什么还要通过线材来连接，直接将SATA电源座焊接在主板上，硬盘可以直接像插移动硬盘盒一下不是更方便吗？
硬盘盒拆解文章：
这插件手工焊接后的外观太减分了-拆解台式/笔记本硬盘盒
这样是不是可以直接省去2条线材。
拿掉硬盘看下

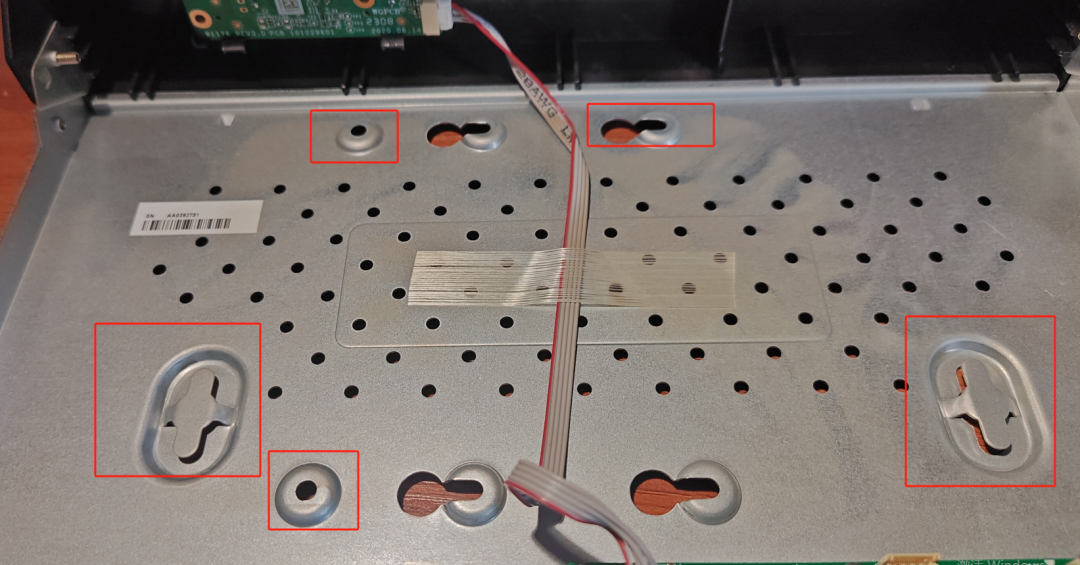

可以看到前面提到的钣金上做出来的这些特征背面
这是灯板，用了一条很长的线连接到了主板上，结构工程师巧妙的在前面板塑胶件上做了卡扣，可以将这种小板直接扣在里面，不用螺丝安装。这也是非常好的降本设计。
这是里面的按键结构件
居然是个单面板，成本又进一步节省到极致！
从背面看，这么多焊盘，其实就是焊接了限流电阻，说明这是一个兼容板，还有其它产品也可能在用
但如果要我来设计的话，为什么不考虑将插件的发光二极管改成贴片呢，将所有物料放在一面，这样整个面板只有一面有元件，不用焊接插件了？那这个”降本增效“又进一步。
这个主板可以说是非常简洁，用的南亚的内存。主控CPU因为被散热器盖着，不知道什么型号，整个板就有个新唐的芯片解码NAU88L11Y，其它视频均是CPU来处理。
主板上有用一个3V电池，就是用来保存一些时间等信息（和电脑主板一样），防止断电后，面这个3225封装的32.768K的晶振就是用来产生时间秒信号。
好几年前，我就是在我们自已产品上发现了这个问题点，取消这个晶振，给公司节省了差不多30万元。（因为我们的产品结合场景并没有时间等信息保存的需求），这个案例在以前的文章也有说过。
说实话，如果从这个产品的定位及降本角度来说，选择这个3225封装的晶振就有点奢侈了，可以考虑用普通的柱状晶振，成本相差几倍。可能还是考虑到可靠性和准确性吧。
PCF85163T，是恩智浦（NXP）推出的实时时钟（RTC）芯片，主要用于精确计时和日历功能。
HDMI的脱锡焊盘设计，这个挺不错看起来
网络座的脱锡焊盘设计
DB-15头的拖锡焊盘设计
HDMI插座这种带螺丝孔固定
HDMI物料背后，有的场景需要锁螺丝，可以更紧固。不松脱。但是这个设备并没有螺丝，还用了这个HDMI座，那成本肯定就产生了不必要的浪费了。建议更换普通HDMI座就行了。
变压器做了个封装兼容设计。不过这差的也太大了吧。难道以前用这么大的变压器
螺丝总类说的过去，但是还是感觉有点缺憾，实际上我看了下，几款螺丝按理是能统一起的，比如打硬盘的螺丝、固定相箱外壳的用来固定电路板，甚至接地用的螺丝都可以考虑用固定硬盘的这种大扁头螺丝。理想情况下，我认为整个产品用一种螺丝就可以了，最多2种。
电路板的设计可以看出工程师对于PCBA的DFM工艺还是非常了解，机壳设计也有点亮，总的来说设计上可圈可点。但是如果还以将我提到的几点降本增效的设计建议融入进去，那就挺完美
