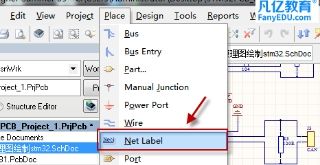

1.Net Label | 网络标号
属性：原理图中最常用的连接标记，放置相同网络标号的节点属于同一个网络，具有电气连接
应用：主要用于当前原理图内各节点之间的连接，根据工程设置，也可以连接所有原理图中相同网络名的节点（默认）
2. Off Sheet connector | 板外连接
属性：同一父图下各子图之间的连接器，不属于同一父图的原理图之间不可连接
应用：用于相同父图下，各子原理图之间的信号连接
3. Bus | 总线
属性：同一端口的信号集合，命名应遵循：NetName[StartNum..EndNum]
应用：用于并行总线的连接表示，如地址、数据总线
4. Bus Entry | 总线入口
属性：总线Bus的入口，命名应遵循：NetNameNum
5. Port | 端口
属性：原理图之间的连接，比较灵活的连接方式，垂直和水平结构的原理图之间都可以连接
如果使能了 "Allow Ports to Name Nets"，则也可以用于图纸内连接

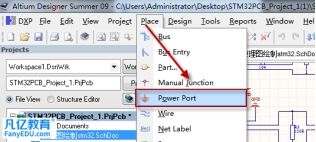

6. Power Port | 电源端口
属性：连接所有命名相同的电源端口，不受工程结构的影响

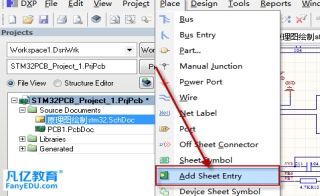

7. Sheet Entry | 图纸入口
属性：连接 Sheet Symbol 中子图的端口。引出子图中的信号端口

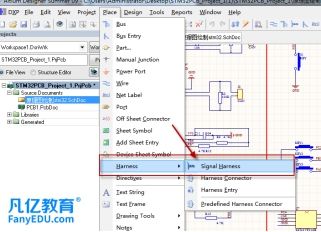

8. Signal Harness | 信号线束
属性：用于绑定任意的网络、总线以及其他信号的组合
