CINNO Research数据显示，2024年国内Mini LED电视销量同比激增近7倍，渗透率从年初的不足5%飙升至年末的18%，而新一轮国补政策更将推动2025年渗透率直逼40%。
(扫描海报中二维码或点击下方‘阅读原文’即可报名直播活动)
面对MLED技术爆发带来的千亿级市场，产业链上游的显示驱动芯片企业已展开战略卡位，如新相微近日斥资1.2亿元参设新型显示产业并购基金，剑指芯片设计、巨量转移等关键技术环节。当下新型显示技术的迭代速度远超传统周期，驱动芯片必须同步突破精度、功耗与成本三重极限，才能支撑起从消费电子到车载显示的全面革新。
技术驱动：MLED高精度需求倒逼芯片架构革新
传统显示驱动芯片长期遵循“整合型”与“分离型”的技术分工：整合型芯片以AMOLED为代表，支撑智能穿戴设备的柔性显示需求，例如Apple Watch Ultra通过单芯片集成源极驱动和时序控制功能实现低功耗与小型化；而分离型芯片则在大尺寸场景中采用多芯片组合方案，如三星QD-OLED电视通过16颗驱动芯片协同实现百万级分区控光。
然而，MLED技术对驱动芯片的精度、功耗和集成度提出了近乎苛刻的要求——以Micro LED为例，其像素密度可达1800ppi（AR/VR场景），远超传统LCD的300ppi，迫使芯片架构从“功能适配”转向“性能重构”。
在技术突破层面，MLED对刷新率与灰度的极致需求催生了混合驱动技术的工程化应用。传统PWM调光在低灰阶场景下存在严重闪烁问题，而TBSilicon（钛铂锶）的Hybrid PWM+PAM方案通过融合脉宽调制与脉冲幅度调制，在1nit亮度下实现1200Hz刷新率，动态对比度提升至1,000,000:1，有效解决了虚拟拍摄中摄像机与屏幕的同步撕裂问题。
TBSilicon（钛铂锶）这一技术突破在ISE 2025展会上得到验证，其24bit灰阶渐变画面通过逐像素色温调节技术，使星空场景的暗部细节色差控制在ΔE<0.5，达到专业监视器水平。与此同时，明微电子SM6016N芯片引入ASIC架构，将数据处理时间压缩至微秒级，支持4096分区控光，显著降低传统方案的时序延迟。
巨量转移与芯片集成化成为另一大技术攻坚方向。Micro LED量产的核心障碍在于转移良率与驱动集成度，传统弹性印章技术良率仅70%，而Aledia硅基纳米线技术通过垂直集成驱动电路将良率提升至95%。
立琻半导体近期发布的硅基GaN单芯全彩Micro-LED芯片（LEKIN-SiMiP）更是一次颠覆性创新——该技术通过单芯集成红绿蓝三基色像元，规避了巨量转移难题，直通良率提升30%以上，生产成本降低40%，为微间距LED大屏直显提供了高性价比解决方案。这种技术突破与京东方玻璃基MLED采用的主动式AM驱动技术形成互补，后者通过消除传统PM驱动的扫描闪烁问题，显著提升了车载HUD的视觉舒适度。
市场扩容：新兴场景拉动芯片需求爆发
技术突破的浪潮正推动MLED应用场景的快速扩张。随着MLED技术在电视领域的快速渗透（CINNO Resarch数据预测，2025年Mini LED电视销量渗透率预计达40%），其应用场景正加速向车载显示、虚拟拍摄、AR/VR等新兴领域延伸。

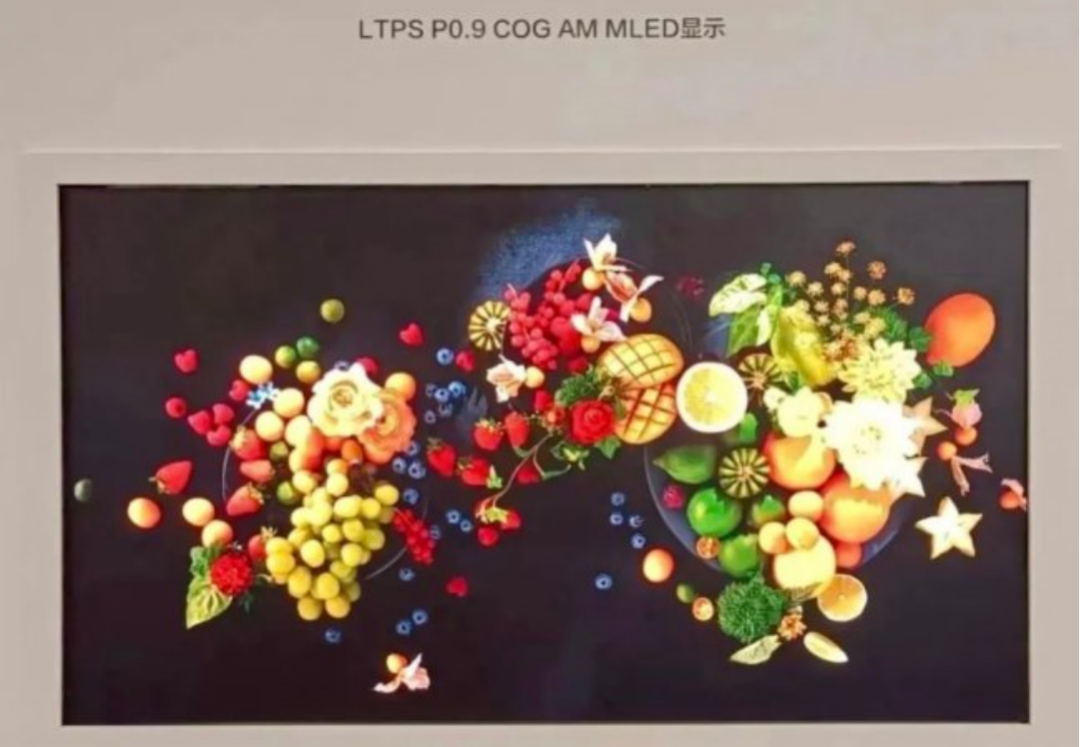

车载HUD（抬头显示器）成为MLED技术落地的重要场景。京东方LTPS P0.9玻璃基MLED产品通过AM主动式驱动技术，将功耗降低40%，同时实现7680Hz无频闪显示，适配车载场景的强光环境与震动工况。2024年中国乘用车HUD渗透率已达14.3%，其中30万元以上车型渗透率超36%，驱动芯片需满足AEC-Q100 Grade 2车规认证，在-40℃至105℃极端温度下保持信号稳定性。例如，诺瓦星云MLED显示ASIC芯片通过3D堆叠工艺，将信号传输延迟压缩至5ns，并集成冗余电路设计。
影视虚拟拍摄对MLED显示屏提出24bit色深、HDR 2000nit亮度、7680Hz刷新率的严苛要求。京东方ISE 2025展出的虚拟拍摄解决方案，通过诺瓦星云MLED高速接口芯片实现16bit灰阶与DCI-P3 97%色域覆盖，同步误差控制在0.1ms以内，解决摄像机与屏幕的“撕裂效应”。该技术已应用于《流浪地球3》等科幻电影拍摄，相比传统绿幕制作效率提升3倍，场景切换时间从小时级缩短至分钟级。
AR眼镜对MLED芯片提出1800ppi像素密度、<1mm³封装体积的极限要求。利亚德与赛富乐斯联合开发的单色mLED微显示屏，采用硅基集成技术将驱动电路嵌入MicroLED晶圆，模组厚度压缩至0.8mm，功耗仅15mW，适配全天候佩戴需求。有市场数据显示，2025年全球AR/VR用MLED驱动芯片市场规模预计达12亿美元，年复合增长率达67%，其中主动式矩阵驱动（AM MicroLED）占比将超80%。
尽管新兴场景需求旺盛，MLED驱动芯片仍面临“性能-成本-良率”的三大困境。车载领域：LTPS玻璃基MLED成本较传统PCB方案高30%，需通过8英寸晶圆量产（京东方珠海产线已投产）实现规模降本；AR/VR领域：Micro LED巨量转移良率仅70%，Aledia硅基纳米线技术通过垂直集成将良率提升至95%，但设备投资增加2.5倍；虚拟拍摄：高速接口芯片依赖28nm以下制程，国产化率不足20%，华为与诺瓦星云合作开发的14nm MLED控制芯片预计2026年量产。
产业协同：全链路整合加速国产替代
当技术创新与市场需求形成共振，产业链的深度协同成为决胜关键。随着京东方、兆驰股份等企业完成“芯片-封装-检测”全链路布局，MLED技术正从显示革命走向产业生态重构，产业链协同效应在MLED商业化进程中愈发凸显。
中国显示企业正通过垂直整合加速技术落地：京东方收购华灿光电布局Micro LED芯片，结合诺瓦星云的Demura检测系统实现驱动芯片与面板工艺协同优化，综合成本降低20%；兆驰晶显与诺瓦星云的战略合作则聚焦MLED显示控制方案与核心集成电路开发，推动检测装备批量应用。
这种全链路整合模式在成本控制方面成效显著，有机构预测：2025年中国MLED驱动芯片产能预计突破5000KK/月，规模效应下单价或从0.8美元/颗降至0.4美元/颗，为Mini LED电视渗透率突破40%提供关键支撑。不过技术跃进背后仍存隐忧，硅基集成方案虽性能卓越，其设备投资高达传统方案的3倍，短期内仍需依赖政策补贴与产业联合投资。
展望未来，MLED驱动芯片的竞争已进入“性能-成本-生态”三维博弈阶段。短期来看，预计Hybrid驱动技术与硅基集成方案将主导高端市场，而玻璃基板+COG封装成为中端产品降本主流路径；长期而言，量子点色彩转换与单片集成技术可能彻底重构芯片架构，实现显示与驱动的一体化融合。
中国凭借完整的LED产业链与政策扶持，正加速突破纳米级制造设备与材料专利壁垒，有望在下一代显示技术的全球竞争中掌握核心话语权。
