还在自己画原理图封装，PCB封装，3D封装？这几个免费器件封装获取途径太好用了，汇总好了，电路设计必备

原创 硬件那点事儿 2025-02-17 08:05
玄铁处理器集智能、安全、端云一体芯片架构 STM32玩转机械手：边缘AI开发的实战课！

▼关注微信公众号：硬件那点事儿▼

Part 01

前言

搞硬件设计的工程师平常画各种原理图封装和PCB封装相信大家都比较熟练了，比较属于基础技能，熟练了之后，这就不是脑力活了，而是成了体力活，特别是有时候用的新器件比较多的话，光画原理图封装和PCB封装以及3D封装都会占用比较多的时间，这还不算，自己画还容易出错，比如引脚弄错了，或者焊盘画小了，又或者焊盘间距没搞对，各种问题。
今天就给大家介绍几个免费的电子元器件原理图封装和PCB封装封装获取途径，平时我也在用，帮大家提高一下工作效率，文末有惊喜。

Part 02

封装下载途径

1.立创
第一个要推荐的就是立创了，它家也有自己的EDA画原理图和PCB的，当然如果你用的不是它家的EDA，用的是Altium Designer或者PADS，也能从这下载封装，如何下载呢？
首先搜索器件的型号，搜索到后，点击数据手册：
之后就会弹出原理图和PCB封装，点击立即打开
之后在弹出的新页面里点击文件-导出-选择你用的EDA软件就可以导出原理图封装和PCB封装了（注意如果你没有账号的话，需要注册账号并登录才可以哦）。
原理图封装下载后点击右边的PCB封装，重复上面的操作就可以下载PCB封装了。

2.Mouser贸泽电子

第二个要推荐的就是贸泽了，也是十分简单好用，并且支持的EDA软件封装相比立创更多。

方法基本差不多，首先搜索器件的型号：

搜索到后，点击器件型号：

在新弹出的页面往下拉，找到Models，点击打开。

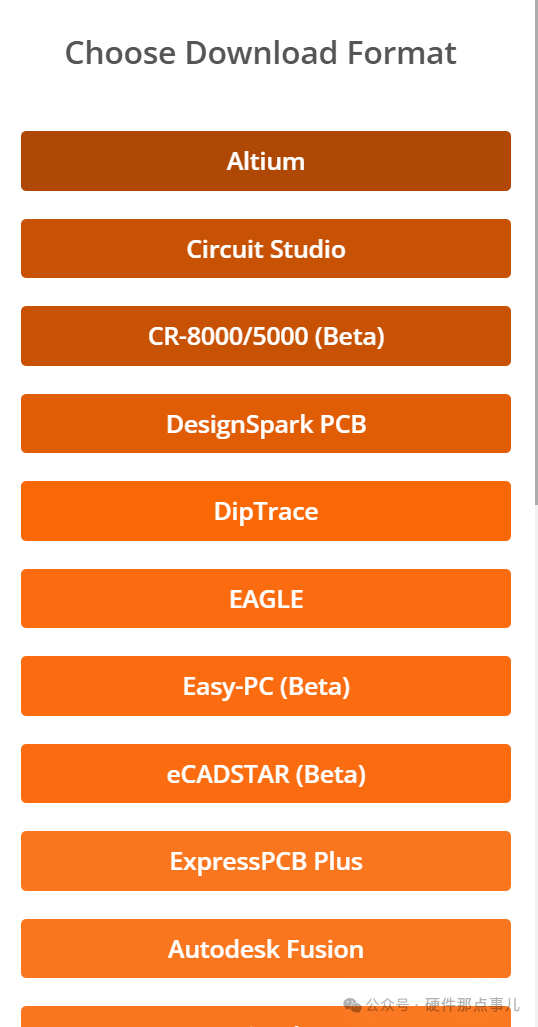

点击下载，然后按你实际用的软件下载对应封装即可，我下面的截图还没截完，支持将近20个EDA软件，主流的基本都支持，所以简直不要太强大了。并且还支持3D封装下载，这服务十分到位。
3.Samacsys
首先搜索器件的型号：
点击下载封装模型：
点击下载即可下载，就能下载原理图封装和PCB封装，以及3D封装了。
这个网站支持如下EDA软件：

Part 03

惊喜

如下整理了几乎所有常用电子元器件的3D封装：
在公众号内回复关键词：3D封装 ，即可获得，这样画完板子，也会看起来比较高大上哦！

有问题欢迎在评论区留言交流哦！
