分享一个适用于嵌入式GUI的可视化工具

搞嵌入式开发，从0开始造轮子固然可以，但借助一些工具，可以使你的开发事半功倍。

今天就来分享一个适用于嵌入式 GUI，免费的开源跨平台低代码的可视化工具：EEZ Studio.

‍

可应用于LVGL、STM32、Arduino等很多我们熟悉的平台。

https://github.com/eez-open/studio

EEZ Studio 是一款免费的开源、跨平台、低代码可视化工具，适用于支持 LVGL 的桌面和嵌入式 GUI。

内置的 EEZ Flow 能够为测试和测量自动化创建复杂的场景，仪器功能提供对多个设备和 T&M 设备的远程控制，包括 EEZ BB3 T&M 机箱和 EEZ H24005 可编程电源以及任何其他支持 SCPI 的 T&M 设备，这些设备来自 Keysight、 Rigol、Siglent 等。

• 用于设计 TFT 显示屏定义用户交互的模块化可视化开发环境（嵌入式 GUI）。

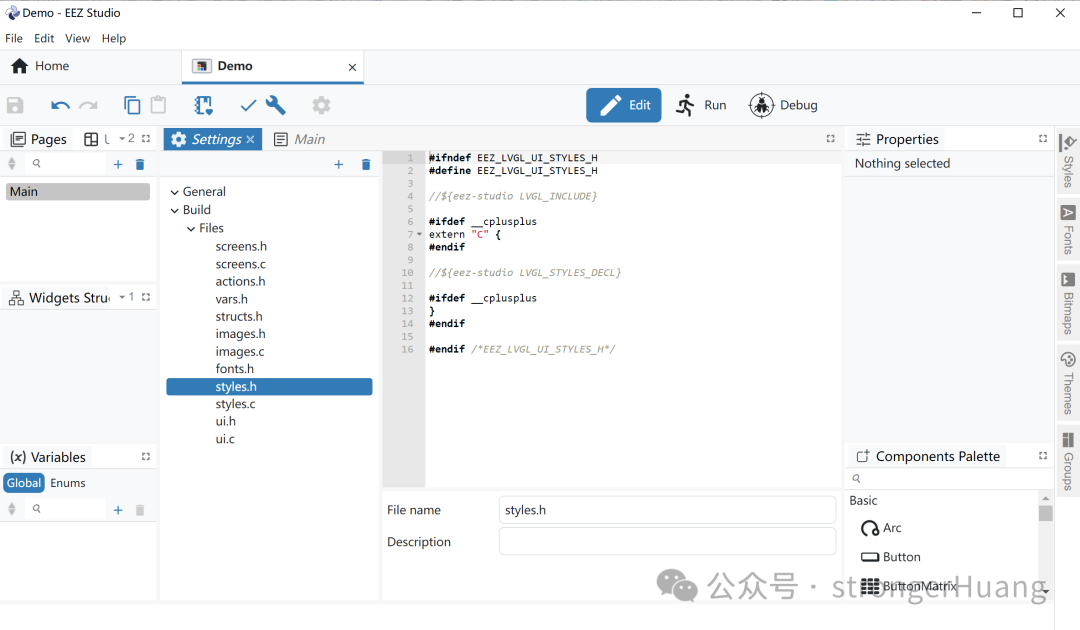

• 为嵌入式 GUI 功能生成 C++ 代码，这些代码可以直接包含在用于 BB3 和其他 STM32 目标平台的 STM32CubeIDE 或用于 H24005 和其他 Arduino 兼容目标平台的 Arduino IDE 中。

• 仪器定义文件（IDF）生成器，带有上下文相关的 SCPI 命令帮助（基于 Keysight 的离线 Command Expert 命令集 XML 结构），适用于 EEZ Studio 仪器和 Keysight Command Expert。

• SCPI 命令帮助生成器基于使用 OpenOffice/LibreOffice 的 EEZ WebPublish 扩展直接从.odt文件生成的已添加书签的 HTML。

• LVGL（轻量级和多功能图形库）8.x 和 9.x 支持。

• 项目模板（使用 giteo.io 存储库）和项目比较。

• 用于创建仪器桌面仪表板的拖放编辑器（用于远程控制和管理）。

• 基于流程图的桌面仪表板低代码编程。

EEZ Studio是一个平台工具，支持三大在主流操作系统：Windows、Linux、 MacOS

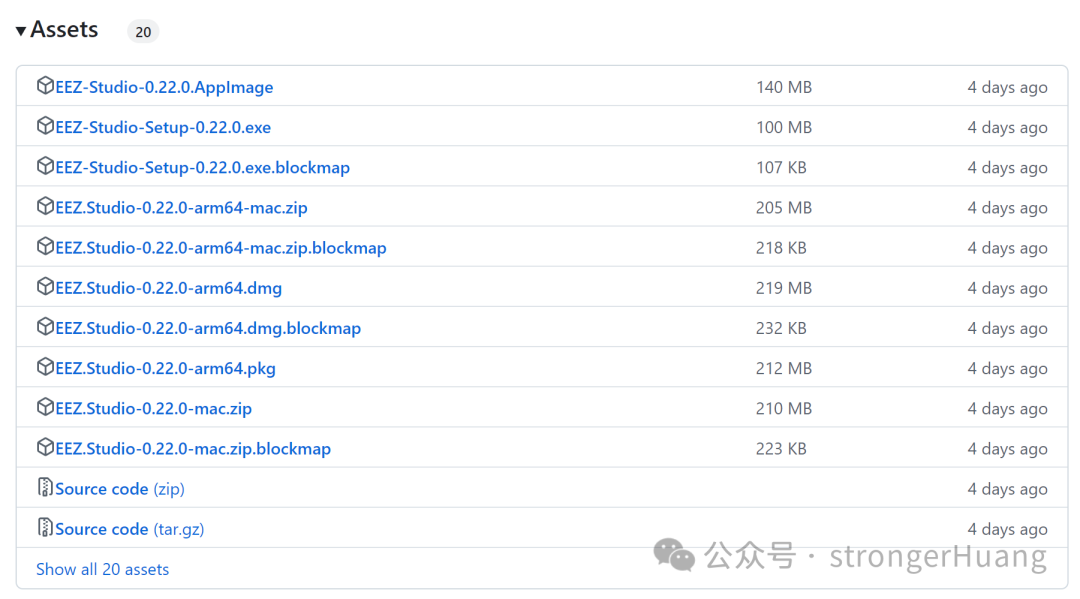

https://github.com/eez-open/studio/releases

sudo apt-get install build-essential libudev-dev libnss3

sudo apt-get install build-essential libudev-dev libopenjp2-tools ruby-fullsudo gem install fpm

git clone https://github.com/eez-open/studiocd studionpm installnpm run build

我们这里以 Windows 环境为例，EEZ Studio打开的界面很简单：

从界面中几个选项开始，打开（Open）项目，或创建（Create）项目。

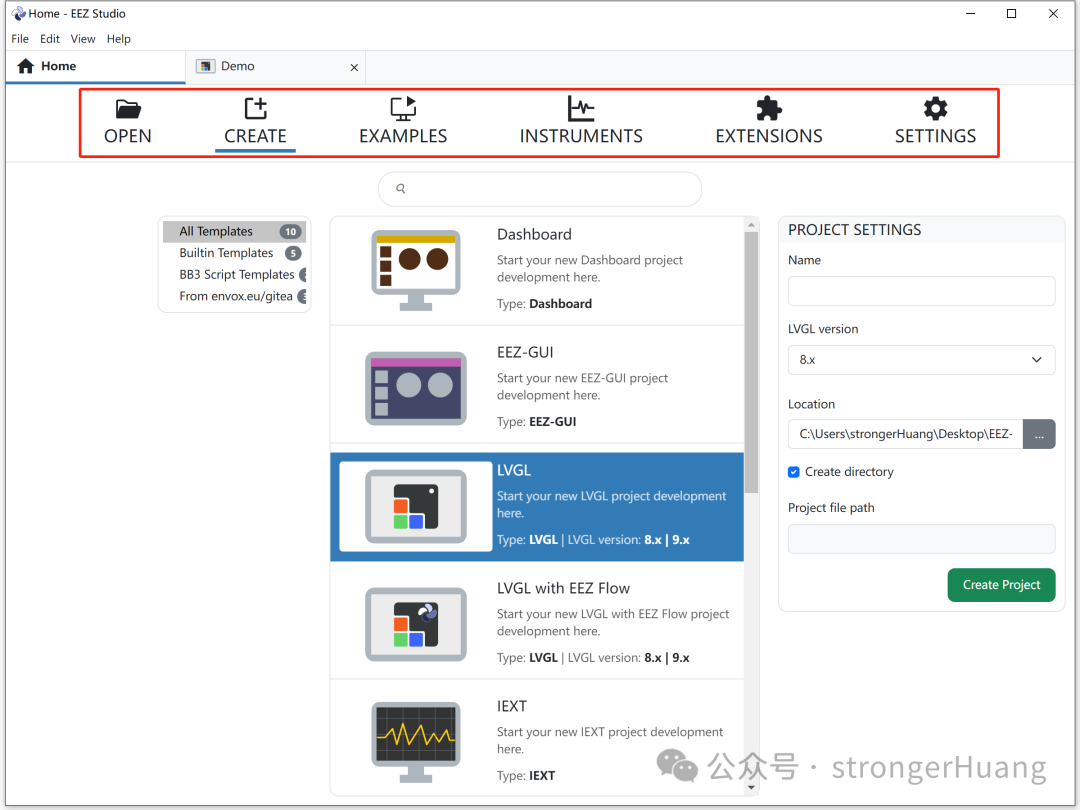

创建项目，工具会提供一些模版，比如EEZ GUI、LVGL、stm32f469i-disco等。

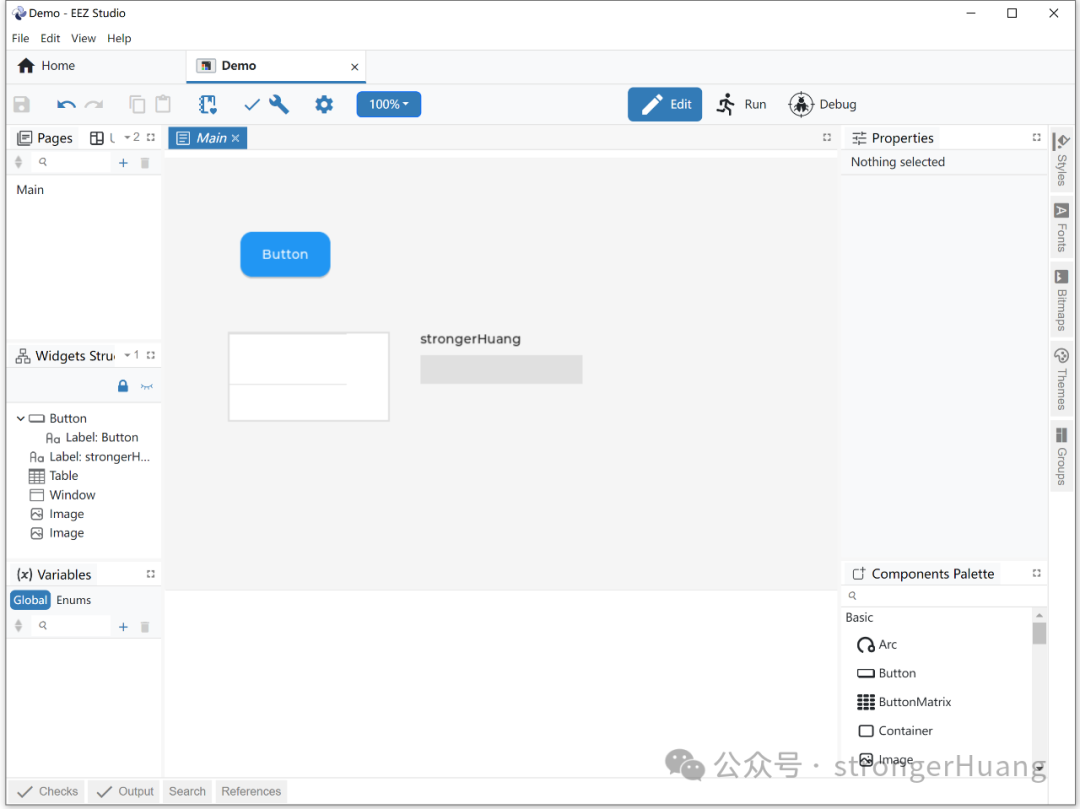

然后进入编辑界面，就可以拖拽提供的一些按钮等。
