STM32的低功耗模式设计是嵌入式系统中非常重要的一个环节，尤其在电池供电的设备中，如何在保持一定功能的情况下降低功耗显得尤为重要。

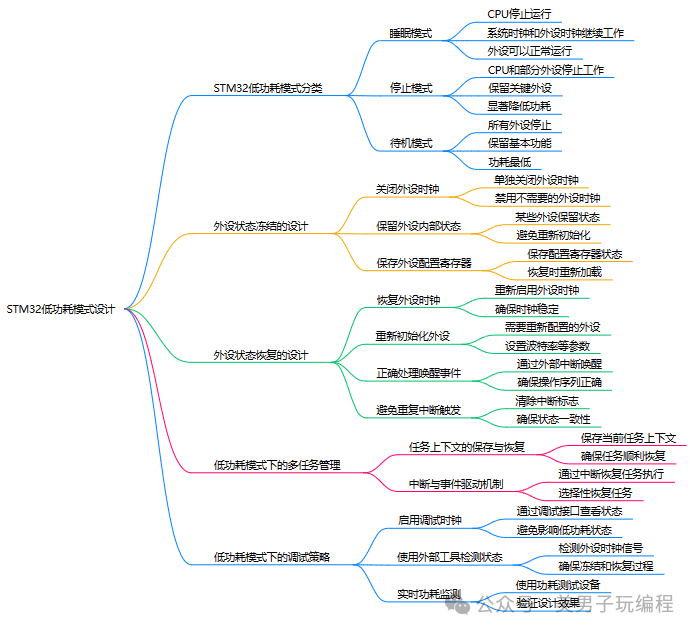

STM32的低功耗模式根据不同的功耗需求和外设状态的冻结程度可以分为以下几种：
睡眠模式（Sleep Mode）：CPU停转，但系统时钟和外设时钟不停止。外设可以继续运行，适用于外设仍然需要操作的场合。
停止模式（Stop Mode）：CPU和部分外设（如USART、ADC等）停止工作，但可以保留部分重要的外设（如RTC、外部中断等）。此模式下，外设时钟可停止，从而降低功耗。
待机模式（Standby Mode）：所有外设停止工作，仅保留最基本的功能如RTC和外部唤醒源。此模式是最低功耗模式，适用于设备需要完全休眠的场合。
在这些模式下，外设的状态管理非常重要，因为一旦外设的状态被错误冻结或恢复，可能会导致系统的功能异常。
1
外设状态冻结的设计
冻结外设状态的核心目标是降低功耗的同时保持系统对外设的管理控制。
在低功耗模式下，不同外设的工作状态需要采取不同的冻结策略。
STM32的时钟系统支持单独关闭外设时钟。
对于不需要在低功耗模式下运行的外设（如定时器、USART、SPI等），可以通过停止其时钟来降低功耗。
例如，在进入停止模式时，可以通过RCC寄存器禁用外设时钟（例如RCC_APB1ENR、RCC_APB2ENR等）。
特别是在停止模式下，关闭系统时钟、外设时钟、以及部分外设独立时钟（例如独立看门狗IWDG）等，可以显著降低功耗。
有些外设可以保留内部状态，以便后续恢复时无需重新初始化。
例如，RTC模块在待机模式下依然可以保留当前时间，USART等外设的接收缓存也可以在模式转换后恢复。
这种设计需要在进入低功耗模式前保存必要的状态，后续恢复时重新加载这些状态。
对于大部分外设，如GPIO、PWM、ADC、DAC等，在低功耗模式下需要保存它们的配置寄存器的状态。
这可以通过在进入低功耗模式前保存外设的寄存器状态，然后在恢复时将其加载。
比如，使用外设的初始化结构体存储其配置信息。
2
外设状态恢复的设计
外设时钟是恢复外设正常功能的关键步骤。
例如，在从停止模式恢复时，必须先恢复外设的时钟。
可以使用RCC寄存器来重新启用相关外设时钟，并确保时钟稳定后再恢复外设功能。
一些外设（如GPIO、USART等）可能在进入低功耗模式时需要重新初始化。
可以通过配置寄存器来恢复其工作模式。
例如，在停止模式下恢复USART时，需要重新配置波特率、数据位、停止位等参数。
在低功耗模式下，系统通常会通过外部中断、定时器溢出等事件唤醒。恢复时需要确保外设的操作序列无误。
例如，某些定时器可能会在进入低功耗模式前暂停工作，恢复时需要从正确的计数值开始。
低功耗模式下，某些外设可能会通过中断唤醒系统。
例如，外部GPIO引脚、RTC中断、或特定的外设中断都可以作为唤醒源。
这些外设需要在唤醒时正确恢复其中断状态和外设配置。
需要注意的是，唤醒事件触发后，恢复过程中应该避免重复的中断触发，可能需要通过EXTI（外部中断）配置和中断清除标志来保证状态的一致性。
3
低功耗模式下的多任务管理
对于基于RTOS（如FreeRTOS）设计的系统，外设状态冻结与恢复可能受到任务调度的影响。
需要确保在进入低功耗模式时，当前任务的上下文保存和恢复能够顺利进行。
同时，外设的中断处理、任务调度等机制也需要考虑到低功耗模式的管理。
如果任务需要在低功耗模式下运行，可以采用多任务调度策略，使用中断服务程序或事件驱动机制来确保在唤醒后恢复任务的执行。
例如，当STM32进入待机模式时，只有重要的外设（如RTC）能够唤醒系统，其他外设通过外部中断唤醒。
在此过程中，调度器能够选择性地恢复任务执行。
4
低功耗模式下的调试策略
调试低功耗模式下的外设状态冻结与恢复通常会遇到一些挑战。
在低功耗模式下，使用调试接口（如SWD）时，可以启用相应的调试时钟，避免调试时影响系统的低功耗状态。
STM32支持通过调试接口查看外设的状态并进行恢复。
可以通过示波器、逻辑分析仪等工具检测外设的时钟信号和状态变化，确保进入低功耗模式后外设按预期冻结，并在恢复时无误。
对于功耗敏感的应用，调试过程中通过功耗测试设备（如电流探针）来实时检测系统功耗，并确保低功耗模式的设计能够有效降低功耗。
