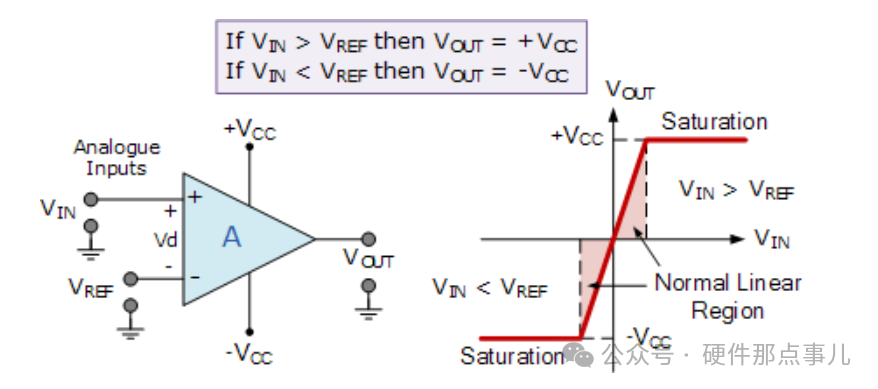

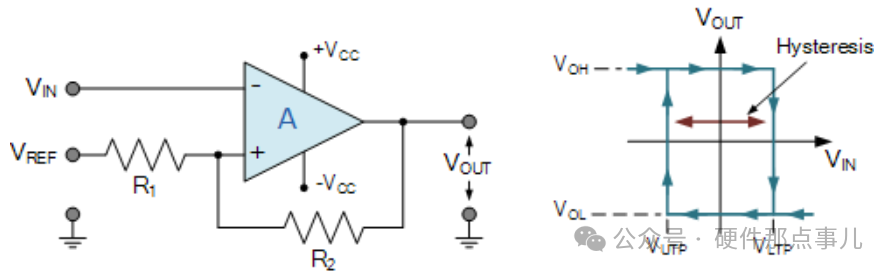

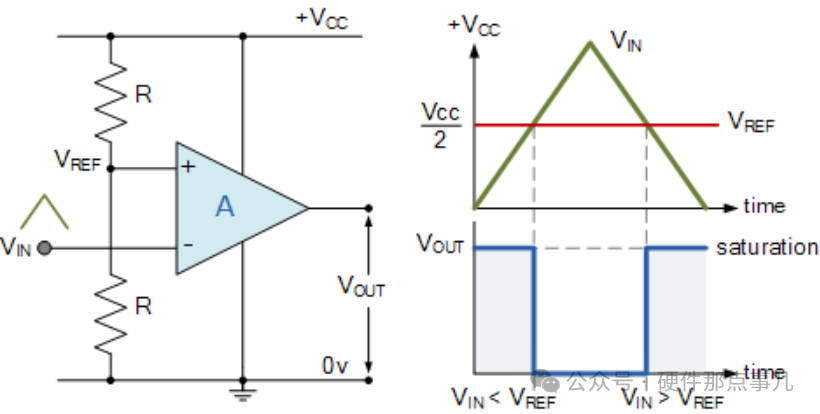

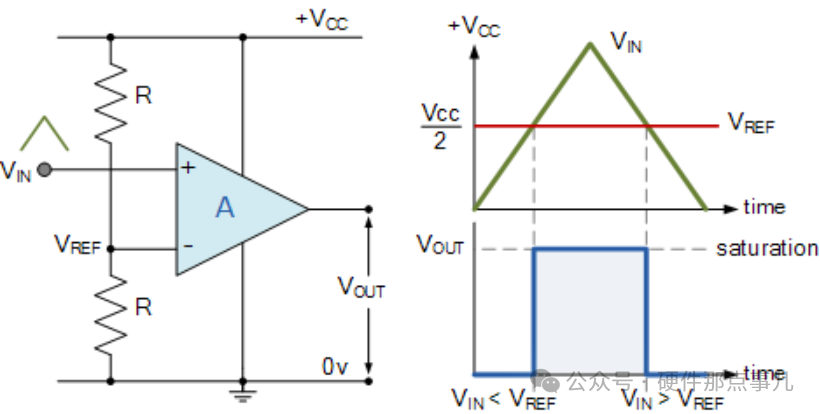

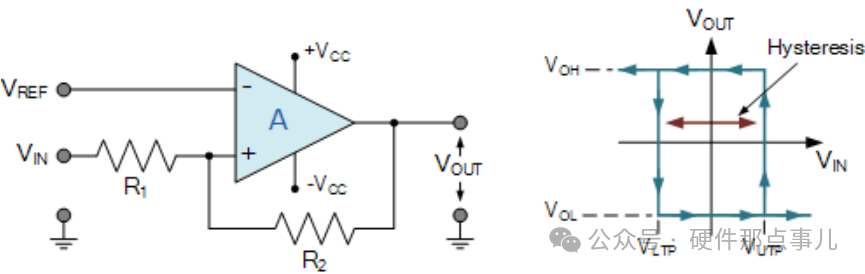

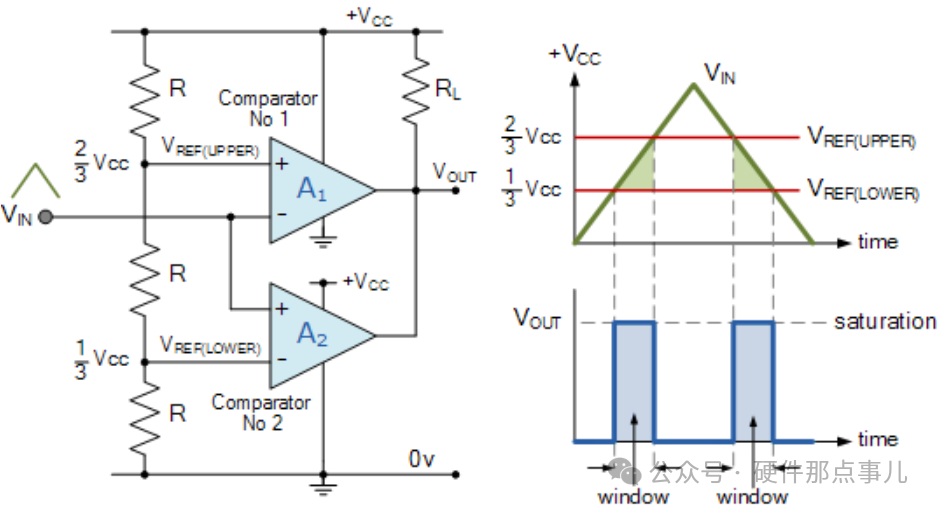

比较器可以对两个输入信号进行比较，并输出一个数字信号来反映它们之间的大小关系。我们可以用比较器进行阈值检测，比如检测输入信号是否达到或超过某个预设的阈值。例如，在温度、压力等传感器电路中，当检测到信号超过安全阈值时，比较器会输出高电平，从而触发报警或其他控制措施。也可以用比较器做零交叉检测，也就是过零检测，用于检测交流信号的零交叉点，即信号从正向负或负向正转换的时刻，可以用在同步控制、调制解调及电源管理等电路中。还可以引入迟滞，可以避免由于噪声或微小信号波动引起的频繁切换，可以使得输出在某个范围内保持稳定，增强系统的抗干扰能力。很多人分不清比较器和运算放大器的，因为这俩实在是太像了，那运算放大器能用作比较器吗？有什么弊端吗？还是说一定要用专门的比较器呢？比较器的工作原理可以用下面的公式来描述：
当V+>V-时，输出通常饱和于正电平（例如接近正电源电压）。
当V+

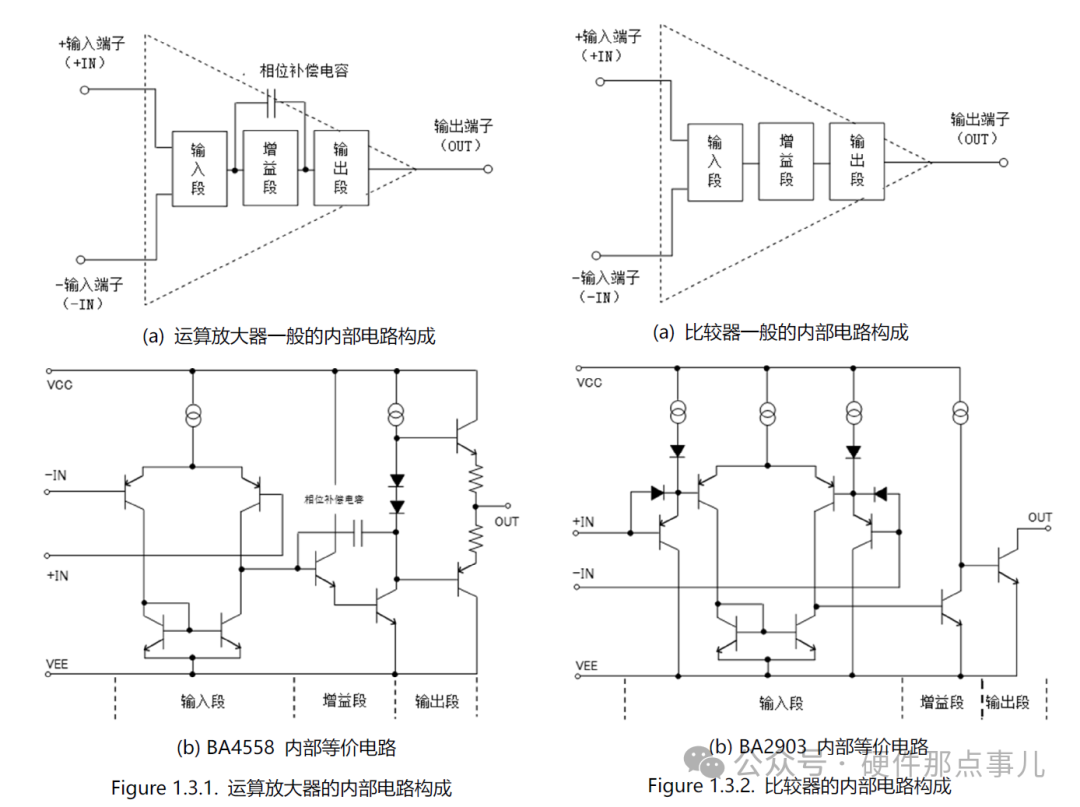

乍一看，把上面的比较器换成运算放大器也行呀，事实并非如此。为了确保在负反馈配置下工作的稳定性和良好的相位裕度，大多数运算放大器内部集成了补偿网络（内部补偿电容）。这种补偿虽然有助于稳定线性放大，但同时限制了运算放大器的带宽和瞬态响应速度。补偿网络的存在使得运算放大器在开环状态下切换速度较慢，不适合高速比较应用。专门的比较器芯片通常工作在开环状态下，其设计目标是快速决策，因此内部一般不需要复杂的频率补偿网络，或只采用简单措施以防止过冲和振荡。运算放大器一般采用推挽式输出级，以提供连续的模拟电压输出，适用于线性工作。许多比较器采用开集电极或开漏结构（当然也有推挽结构），这种设计便于与数字逻辑电路直接对接，同时通过外部上拉电阻设置合适的电平。运算放大器在没有负反馈时可以作为比较器工作，但其响应速度和饱和恢复时间通常不如专用比较器，这在高速切换的场景里就不适合了。对于简单、对切换速度要求不高的应用场合，可以使用运算放大器作为比较器可以满足基本需求。但在需要高速响应、稳定数字输出和抗干扰能力较强的应用中，专用比较器芯片会是更好的选择。
