小编2025年的第一块开发板测评,是来自意法半导体(STMicroelectronics)的STM32L562 Discovery Kit。
STM32L562E-DK探索套件是一款完整的演示与开发平台,适用于基于带有Arm® TrustZone® 以及ARMv8-M主线安全扩展内核的 Arm® Cortex®-M33的STM32L562QEI6Q微控制器。该微控制器配备512千字节闪存和256千字节静态随机存取存储器(SRAM) 。
板卡资源介绍::
STM32L562QEI6Q微控制器,采用BGA132封装,配备512千字节闪存和256千字节静态随机存取存储器(SRAM)
1.54英寸、240×240像素、262K色的TFT液晶模块,具有并行接口和触摸控制面板
USB Type-C® 下游设备,全速
板载电能计量器:测量范围为300nA至150mA,配有专用USB接口
SAI音频编解码器
MEMS数字麦克风
512-MBit Octo-SPI闪存
蓝牙® 低功耗V4.1模块
iNEMO 3D加速度计和3D陀螺仪
两个用户指示灯
用户按钮和复位按钮
板载接口
microSD™存储卡
USB Type-C®接口
立体声耳机插孔(含模拟麦克风输入接口)
JTAG调试器
用于外部设备的DPM(动态功耗测量)接口
STMod+扩展连接器,配有用于Wi-Fi®、Grove和mikroBUS™兼容连接器的扇出扩展板
Pmod™扩展连接器
音频MEMS子板扩展连接器
ARDUINO® Uno V3扩展连接器
灵活的电源选项:ST - LINK USB VBUS、USB连接器或外部电源
板载具有USB重新枚举功能的STLINK - V3E调试器/编程器:大容量存储、虚拟COM端口和调试端口
可通过STM32CubeL5 MCU软件包获取全面的免费软件库和示例
支持多种集成开发环境(IDE),包括IAR Embedded Workbench®、MDK - ARM和STM32CubeIDE
01
STM32L562评估套件板载资源
开发板资源地址地址:
https://www.st.com.cn/zh/evaluation-tools/stm32l562e-dk.html#overview
正面:
U2,STG3692QTR,高速4路2:1模拟开关,用于CN2扩展外部I2S麦克风输入。U1,CS42L51-CNZ,双通道音频编解码器。
U1,CS42L51-CNZ,双通道音频编解码器。
CN1,TF卡座。
U4,EMIF06-HSD03F3,6线EMI滤波器、ESD保护。
U5,SN74LVC2T45DCUT,L496与L562间UART通信的电平转换。
U6,MX25LM51245GXDI0A,512MBit Nor Flash。
U7,STM32L562QEI6QU。今天的主角,110MHz主频的Cortex-M33,添加了TrustZone,LCD也是由它驱动显示的。
U3,STG3692QTR,高速4路2:1模拟开关,用于CN3、CN4扩展外部接口。
SW1,拨动到电路板的PM_MEAS侧(左侧),可以测量L562的工作电流。
U9,STLD40DPUR,为液晶屏的背光LED提供恒流驱动。
CN6,给ST-LINKV3调试器烧录固件用的Debug接口。
U8,ECMF02-2AMX6,高速差分信号共模滤波器,给CN15 USB-TypeC滤波。
CN10,STM32L496的Debug接口。
B1,STM32L562的复位按键。
B2,STM32L562的用户按键。
U10,LD1117S50TR,5V线性稳压芯片,用于将arduino的12V电源降压到5V。
U11,SPBTLE-RFTR,ST的蓝牙模块。
CN8,STM32L562的Debug接口。
CN9,STM32L562的Debug接口。
U12,ESDALC6V1W5,单片4通道ESD保护器。
JP4,板子5V供电电压的选通。
LD4、LD5、LD6、LD7,L496的状态LED。
CN2,扩展外部I2S麦克风输入。
CN3,扩展外部接口。
背面:
U21,TCPP01-M12,USB-TypeC端口保护器,具有ESD保护、短路保护、开漏故障报告等功能。
U25,STM32F723,作为ST-LINKV3调试器。
U42,ECMF02-2AMX6,高速差分信号共模滤波器,给CN17 USB-Micro滤波。
U47,STMPS2151STR,单通道配电开关,具有过流保护、过热保护、欠压锁定等功能,可有效地对电路意外过流进行保护。对CN17的USB-5V电源输入进行保护。
U45,ESDALC6V1W5,单片4通道ESD保护器。
U37,U43,SN74LVC2T45DCUT,提供ST-LINKV3与L562间的电平转换。
U52,LD3985M33R,给ST-LINKV3提供3.3V的线性稳压。
U44,U46,TPS62743,DCDC开关稳压芯片,分别输出1.8V与3.3V,供L562选用。
U51,LSM6DSO,MEMS三轴加速度计 + 三轴陀螺仪。
U32,U38,U48,166mA过流和短路保护电路。
U19,STLM75M2F,I2C总线温度传感器。
U23,TSV992AIST,外部电流测量电源。
U18,U35,U24,T1、T5、T6、T7、Q5、Q7。动态电流测量电路。
U29、U30,300nA~75μA 低电流范围测量电路,直流偏置。
U40、U41,75μA~150mA 大电流范围测量电路。
U22,STM32L496VGT6,主要负责对L562进行电流测量、PCB温度测量,并通过串口与L562通信。(它不参与LCD的显示驱动)
U34,ST1L05BPUR,为电流测量电路提供3.3V线性稳压。
U36,STMPS2141STR,单通道配电开关,具有过流保护、过热保护、欠压锁定等功能,可有效地对电路意外过流进行保护。对CN16的USB-5V电源输入进行保护。
U27,ECMF02-2AMX6,高速差分信号共模滤波器,给CN16 USB-Micro滤波。
U49,ST1L05BPUR,为L496-MCU提供3.3V线性稳压。
U16,SPH0641LM4H-1,I2S接口MEMS硅麦克风。
U17,ESDA6V1BC6,对耳机端口提供ESD保护。
CN13,3.5mm耳机输出。
CN14,电容触摸屏的IIC通信接口。
CN16,USB-Micro接口,用于L496下载固件和USB调试。
B3,L496的复位按键。
SW2,L496的BOOT选项开关。
CN20,外部电流测量的电源。
CN17,USB-Micro接口,用于ST-LINKV3调试器。
USB-TypeC接口,L562的USB。
arduino扩展接口。
STM32L562评估套件一共两块板子,扩展板应用于STMod+相关扩展接口,复用的USART和SPI,通过两个IO口来选择的。
02
评估板功能测试
上电LED闪烁:

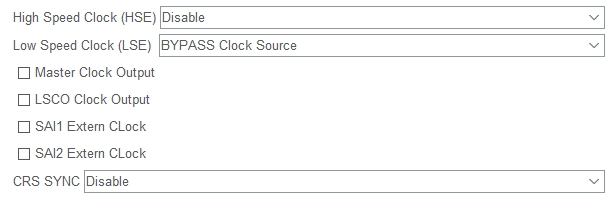

首先,我们看到板子本身是预留了外部晶振的,但是实际是没有焊接的,可以看下实际PCBA上面X1是空贴的,所以在实际使用的时候,我们使用的内部时钟。
编译软件我们使用STM32CubeMX+MDK。原理图给用户预留的LED,我们选择绿色的LD10,IO口是PG12,通过STM32CubeMX配置PG12为推挽输出,生成代码后在主循环里面添加代码:
HAL_GPIO_TogglePin(GPIOG, GPIO_PIN_12);
HAL_Delay(500);//500ms翻转
串口发送测试:
STM32L562评估套件是没有单独把某个UART接出来的,可以去看下原理图,如需要使用UART就要从拓展板子上接出来。它的串口和SPI是复用的,需要通过2Bit来选择,就是其所谓的STmod+模式。
2bit选择通过PF11和PF12来实现,我们把其配成推挽输出,并且上电就置高。PC10和PC11配置成USART3的TX,RX,并且引线出来接到USB转串口工具上和PC连接,并且在程序中加入相关代码。
HAL_GPIO_WritePin(GPIOF,GPIO_PIN_11,GPIO_PIN_SET);\\上电置高
HAL_GPIO_WritePin(GPIOF,GPIO_PIN_12,GPIO_PIN_SET);\\上电置高
//500ms交替发送字符a和b
HAL_Delay(500);
HAL_UART_Transmit(&huart3, (uint8_t *)&"a", 1, 0xFFFF);
HAL_Delay(500);
HAL_UART_Transmit(&huart3, (uint8_t *)&"b", 1, 0xFFFF);
STM32L562评估套件的简单测评就这样啦,相关交流可以评论区和小编沟通😃
