选择合适的晶振类型对电路的性能和可靠性都十分重要。我们可以通过外观特征、引脚数量、功能、测试等方法辨别无源晶振和有源晶振。

>>>>

外观

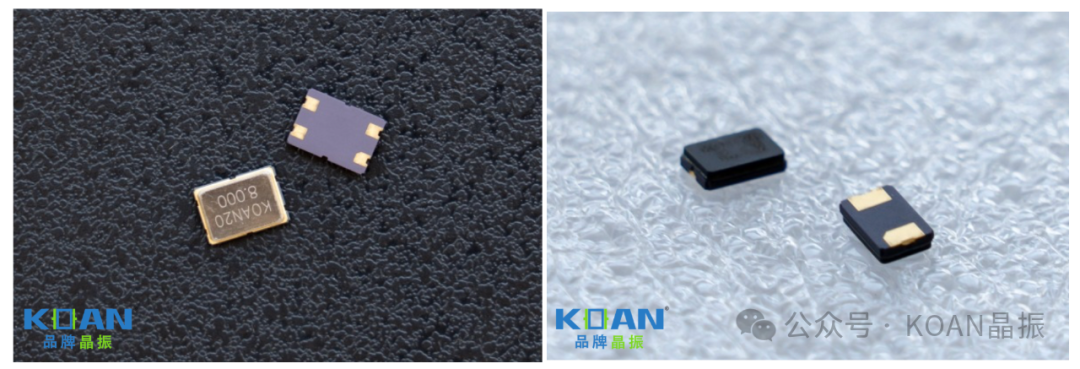

无源晶振一般为两、四引脚贴片封装。外壳上通常标有频率，和负载。
KOAN20
8.000
含义为：KOAN的8MHz，20pf晶体

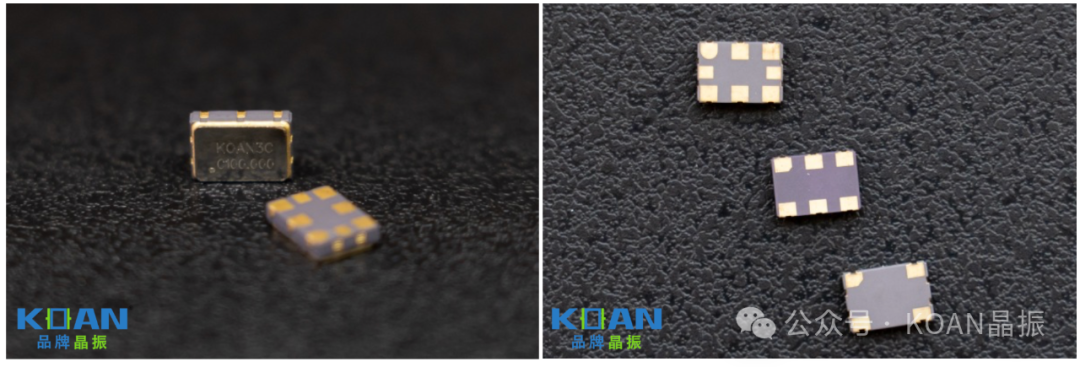

有源晶振有四、六、八引脚封装选择。外壳上除了频率，还有可能与电压，波形，类型，生产日期等信息。

>>>>

引脚功能

无源晶振通常有两到四个引脚，其中两引脚需要匹配外部谐振电路才可以输出信号，自身无法振荡。了解更多：《无源晶振的电容匹配》

有源晶振一般有四个引脚，分别用于电压、接地、输出、三态端。了解更多：《有源晶振引脚定义和接法》

>>>>

测试方法

无源晶振不需要外部电源供电。将无源晶振接入振荡电路，观察是否需要额外的电源供电和是否能独立产生时钟信号。S&A250B是晶体的专业测试设备。了解更多：《晶体谐振器电性能参数介绍》


有源晶振需要外部电源供电，通常为3.3V或5V。有源晶振在接入电源后可直接输出稳定的时钟信号。晶体振荡器的测试设备S&A280B主要用于测量晶振的频率、等效电阻和谐振频率等关键参数评估晶振的性能和可靠性。了解更多：《有源晶振选型需要哪些参数》


>>>>

应用场景

无源晶振常用于对成本和功耗敏感的应用，如消费类电子产品。 适合对精度要求不高的场合。


有源晶振适用于高精度、高稳定性的应用，如通信设备和工业控制系统。常用于需要快速启动和高频率稳定性的场合。了解更多：《晶振的应用和推荐》

KOAN晶振
我们提供无源晶振和有源晶振，覆盖多种规格尺寸，现货充足，以满足客户需求。我们的产品质量和技术处于行业领先水平。我们奉行精益求精、追求卓越、制造非凡、顾客满意的质量方针。公司致力于精细化质量管理，以满足客户对高端产品的需求。
