13.6.2 MQTT协议形象理解

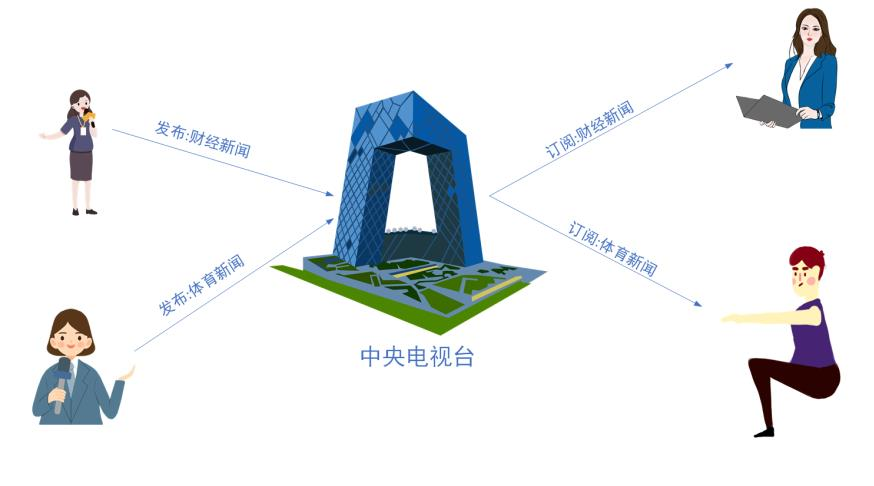

使用电视台、记者、观众三个角色来类比更容易理解：
电视台：在MQTT里被称为服务器（broker）。
有如下作用：
①接受来自客户的网络连接；//记者/观众连接进电视台
②接受客户发布的应用信息；//接受记者发布的消息
③处理来自客户端的订阅和退订请求；//处理观众的订阅、退订请求
④向订阅的客户转发应用程序消息；//给观众转发记者报道的消息
记者和观众都是客户端，记者也可以当观众，观众也可以当记者。
有如下作用：
①发布信息；//publish，记者
②订阅消息；//Subscribe，观众
③退订或删除消息；
④断开与服务器连接
13.6.3 PC MQTT工具使用
1.安装软件

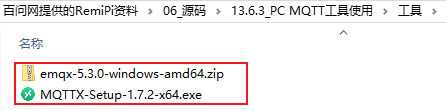

软件在网盘目录下：
在PC上，需要运行MQTT服务器软件emqx、MQTT客户端软件MQTTX。
对于emqx，把“emqx-5.3.0-windows-amd64.zip”解压到一个无中文的目录即可。假设解压到了“d:\abc”下。
对于MQTTX，双击安装“MQTTX-Setup-1.7.2-x64.exe”即可。
2.启动与停止MQTT服务
假设emqx安装目录为“D:\abc\emqx-5.3.0-windows-amd64”，在命令行执行以下命令启动MQTT服务：
D:\abc\emqx-5.3.0-windows-amd64\bin\emqx start然后可通过浏览器访问“http://localhost:18083”以访问 EMQX Dashboard管理控制台，进行设备连接与相关指标监控管理。默认用户名为“admin”，密码为“public”
如果要停止MQTT服务，在命令行下执行如下命令：
D:\abc\emqx-5.3.0-windows-amd64\bin\emqx stop3.使用MQTT客户端

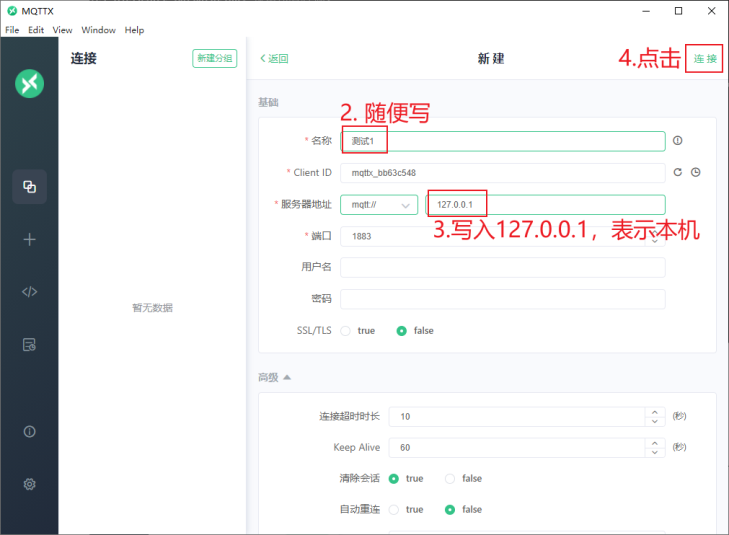

运行MQTTX后，如下图操作建立连接：

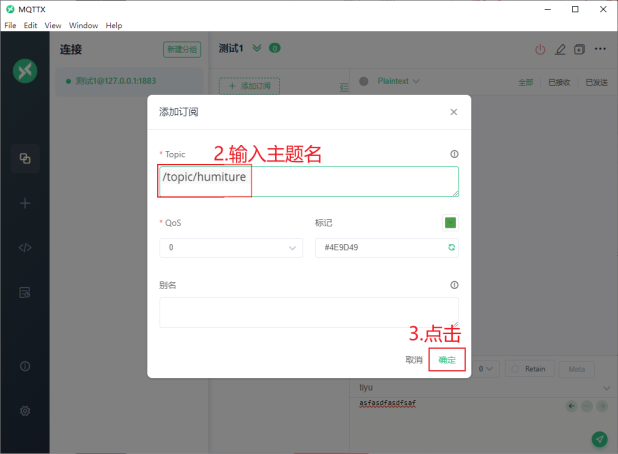

建立连接后，如下图操作订阅主题（比如“/topic/humiture”）：

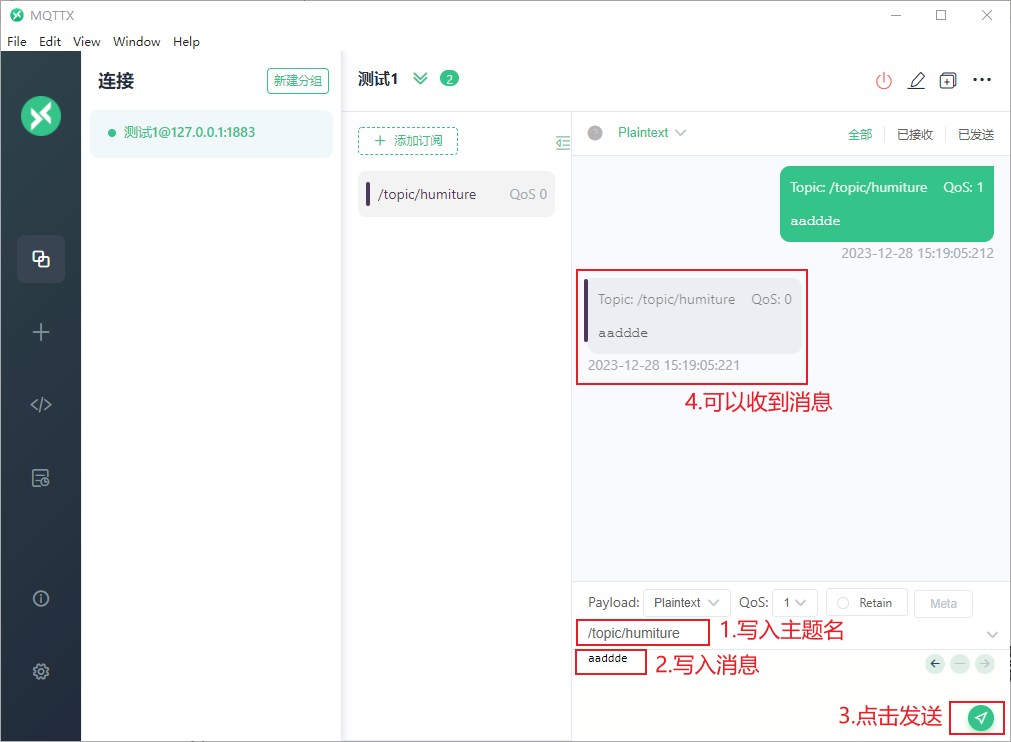

然后，可以自己给自己发布消息，如下图操作：
13.6.4 MQTT测试程序

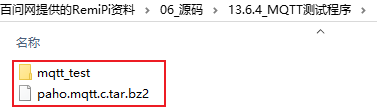

本节源码位于如下目录：
paho.mqtt.c.tar.bz2是库、示例代码。
mqtt_test是本节对应的源码。
测试程序“mqtt_test.c”核心源码如下：
1.定义一些参数
222324252627282930
2.连接broker
代码如下：
57 int main(int argc, char* argv[])58 {59 MQTTClient client;60 MQTTClient_connectOptions conn_opts = MQTTClient_connectOptions_initializer;61 int rc;6263 if ((rc = MQTTClient_create(&client, ADDRESS, CLIENTID,64 MQTTCLIENT_PERSISTENCE_NONE, NULL)) != MQTTCLIENT_SUCCESS)65 {66 printf("Failed to create client, return code %d\n", rc);67 rc = EXIT_FAILURE;68 goto exit;69 }7071 if ((rc = MQTTClient_setCallbacks(client, NULL, connlost, msgarrvd, delivered)) != MQTTCLIENT_SUCCESS)72 {73 printf("Failed to set callbacks, return code %d\n", rc);74 rc = EXIT_FAILURE;75 goto destroy_exit;76 }7778 conn_opts.keepAliveInterval = 20;79 conn_opts.cleansession = 1;80 conn_opts.username = USER_NAME;81 conn_opts.password = PASSWORD;82 if ((rc = MQTTClient_connect(client, &conn_opts)) != MQTTCLIENT_SUCCESS)83 {84 printf("Failed to connect, return code %d\n", rc);85 rc = EXIT_FAILURE;86 goto destroy_exit;87 }
第63行，创建一个客户端。
第71行，设置回调函数：连接断开时的回调函数、收到消息的回调函数、消息发布成功后的回调函数。
第78~81行，设置用户名、密码。
第82行，连接broker。
3.订阅消息
代码如下：
91 if ((rc = MQTTClient_subscribe(client, TOPIC_SUBSCRIBE, QOS)) != MQTTCLIENT_SUCCESS)92 {93 printf("Failed to subscribe, return code %d\n", rc);94 rc = EXIT_FAILURE;95 }
当接收到订阅的消息时，前面第71行设置的“收到消息的回调函数”被调用，代码如下：
40 int msgarrvd(void *context, char *topicName, int topicLen, MQTTClient_message *message)41 {42 printf("Message arrived\n");43 printf(" topic: %s\n", topicName);44 printf(" message: %.*s\n", message->payloadlen, (char*)message->payload);45 MQTTClient_freeMessage(&message);46 MQTTClient_free(topicName);47 return 1;48 }
这个函数仅仅是把消息打印出来。
4.发布消息
代码如下：
98 int ch;99 int cnt = 0;100 MQTTClient_message pubmsg = MQTTClient_message_initializer;101 char buf[100];102 MQTTClient_deliveryToken token;103104 while (1)105 {106 ch = getchar();107108 if (ch =='Q' || ch == 'q')109 {110 break;111 }112113 sprintf(buf, "publish %d", cnt++);114 pubmsg.payload = buf;115 pubmsg.payloadlen = (int)strlen(buf);116 pubmsg.qos = QOS;117 pubmsg.retained = 0;118119 if ((rc = MQTTClient_publishMessage(client, TOPIC_PUBLISH, &pubmsg, &token)) != MQTTCLIENT_SUCCESS)120 {121 printf("Failed to publish message, return code %d\n", rc);122 continue;123 }124125 rc = MQTTClient_waitForCompletion(client, token, TIMEOUT);126 printf("Message with delivery token %d delivered\n", token);127 }
第100、113~117行：设置消息。消息保存在buf里。
第119行：发布消息。
第125行：等待消息发送完毕。
需要产品及方案支持
请扫码登记
如您在使用瑞萨MCU/MPU产品中有任何问题，可识别下方二维码或复制网址到浏览器中打开，进入瑞萨技术论坛寻找答案或获取在线技术支持。
https://community-ja.renesas.com/zh/forums-groups/mcu-mpu/
未完待续
