DRAM、SRAM、NANDFlash、NORFlash、EEPROM、MRAM存储器你分得清吗?

原创 美男子玩编程 2024-12-13 08:20

点击上方蓝色字体,关注我们

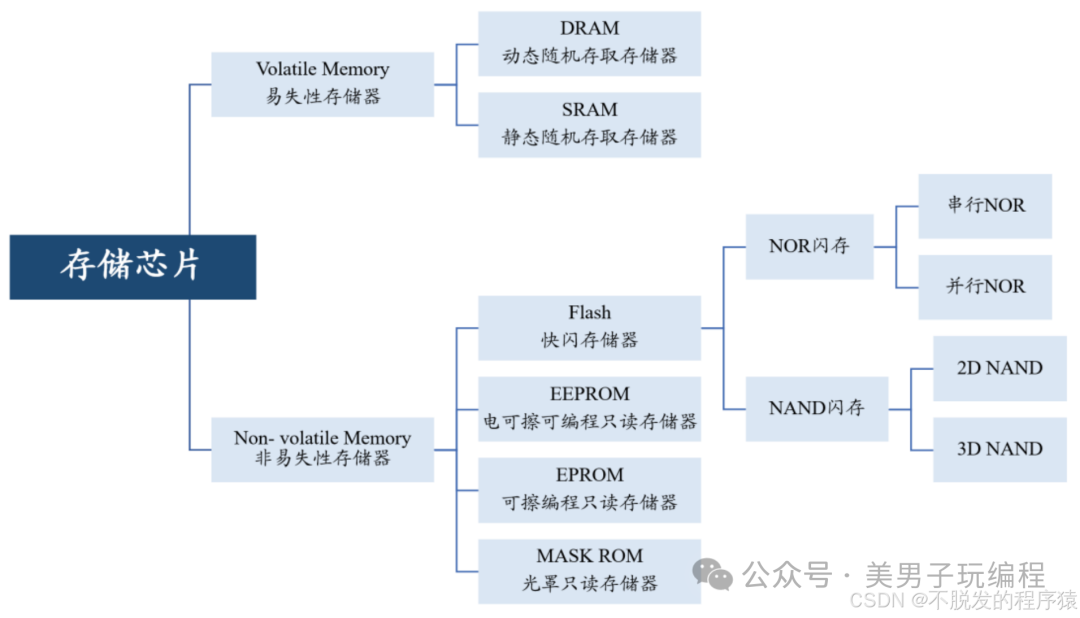

易失性存储器(Volatile Memory)非易失性存储器(Non-Volatile Memory) 是两大类存储器,它们的主要区别在于断电后数据的保存能力。
  • 易失性存储器(如DRAM和SRAM)虽然速度快,但断电后数据丢失,适用于临时数据存储场景,例如计算机的主内存和缓存。

  • 非易失性存储器(如NAND Flash、NOR Flash、EEPROM、MRAM)则能在断电后保存数据,适用于长时间存储的重要数据,如固态硬盘、嵌入式系统和BIOS。



1


易失性存储器(Volatile Memory)

易失性存储器在电源切断后将丢失其存储的数据。


它通常用作计算机和电子设备中的临时存储器,广泛应用于需要频繁读取和写入的场景,如计算机主存储器。


特点

  • 速度快:易失性存储器能够提供高速的数据读写性能,非常适合需要快速响应的应用,如操作系统的运行和应用程序的加载。

  • 需要不断供电:为了保持数据的完整性,这种存储器必须持续供电,一旦电源切断,数据将全部丢失。

  • 适合临时数据存储:由于其高速度和低延迟,常用于缓存和系统的临时存储,尤其是在数据需要频繁更新时。


1.1、DRAM(动态随机存取存储器)

普通PC中的4GB、8GB或16GB DDR4内存条就是DRAM,操作系统和运行中的程序数据通常存放在DRAM中。

  • 工作原理:数据通过电容的充电状态存储在存储单元中。电容会逐渐漏电,因此需要周期性刷新以防止数据丢失,这就是“动态”存储器的由来。

  • 优点:高存储密度和相对低廉的成本,适合大容量存储需求。

  • 缺点:由于需要不断刷新数据,因此功耗较高。

  • 应用场景:作为电脑主内存,用于存储操作系统、应用程序和正在处理的数据。


1.2、SRAM(静态随机存取存储器)

现代处理器的L1缓存通常是几百KB至几MB的SRAM,这部分存储器用于极其快速的数据访问。

  • 工作原理:通过触发器(flip-flop)存储数据,数据在断电时会丢失,但在供电时不会像DRAM那样需要刷新,因此称为“静态”存储器。

  • 优点:读写速度极快,功耗相对较低。

  • 缺点:成本较高,存储密度低,因此通常用于小容量的高性能缓存。

  • 应用场景:广泛应用于CPU的一级和二级缓存(L1、L2)中,或用于FPGA、嵌入式系统的高速缓存。


2


非易失性存储器(Non-Volatile Memory)

非易失性存储器在电源切断后仍能保留数据。它常用于需要长期存储数据的场景,如固态硬盘、存储卡、嵌入式系统等。


特点

  • 数据持久性:非易失性存储器在断电后数据不会丢失,非常适合用来存储重要数据或系统信息。

  • 较慢的速度:相较于易失性存储器,非易失性存储器的读写速度通常较慢,不过在某些应用中这并不是问题,因为数据不需要频繁更新。

  • 广泛应用于长时间存储:例如存储操作系统、固件、应用程序以及用户数据。


2.1、NAND Flash

目前市面上主流的固态硬盘(如500GB、1TB的SSD)大多采用NAND Flash技术,作为计算机的永久存储设备。

  • 工作原理:数据通过存储在浮栅晶体管中的电荷来记录。它的结构设计允许高密度存储,因此特别适合大容量存储需求。

  • 优点:写入和擦除速度较快,适合大容量存储,成本较低。

  • 缺点:读取速度较慢,不支持位级随机访问,必须按块擦除。

  • 应用场景:广泛应用于固态硬盘(SSD)、USB闪存盘、存储卡等。


2.2、NOR Flash

智能手机的引导加载程序(bootloader)通常存储在NOR Flash中,确保设备能够正确启动。

  • 工作原理:每个存储单元由一个独立的晶体管控制,支持字节级随机访问,因此具有较快的读取速度。

  • 优点:读取速度快,适合存储代码和固件等数据。

  • 缺点:写入速度较慢,存储密度低,成本较高。

  • 应用场景:广泛用于嵌入式系统、手机BIOS和固件的存储。


2.3、EEPROM(电可擦除可编程只读存储器)

微控制器(MCU)中的配置数据或传感器的校准数据经常存储在EEPROM中,确保在设备重启或断电后仍可访问这些信息。

  • 工作原理:通过电荷注入技术存储数据,并且可以逐字节擦除和重写,适合需要经常更新的小数据块存储。

  • 优点:擦写寿命长,支持位级或字节级操作,稳定性高。

  • 缺点:写入速度较慢,存储容量有限,成本较高。

  • 应用场景:应用于存储少量配置信息、参数和校准数据的小型嵌入式设备中。


2.4、MRAM(磁性随机存取存储器)

一些航天级设备使用MRAM进行数据存储,以确保在极端环境下数据的完整性和可靠性。

  • 工作原理:利用电子自旋存储数据,读写数据时使用磁性材料。

  • 优点:读写速度快,功耗低,寿命长,断电后数据不会丢失。

  • 缺点:目前成本较高,技术尚在逐渐成熟。

  • 应用场景:广泛应用于需要高性能和高可靠性的存储设备,如工业控制、航空航天设备。


这两类存储器各自有其优缺点,在不同的应用场景中扮演着至关重要的角色,支撑了从日常电子设备到关键工业系统的运行。
