一、前言
刚才拆卸了一款感应灯座内部的电路.可以看到其中包括了微波感应电路板部分. 上面还有光敏电阻.下面根据其中 EG4005芯片的功能, 测量一下这个电路中的信号.

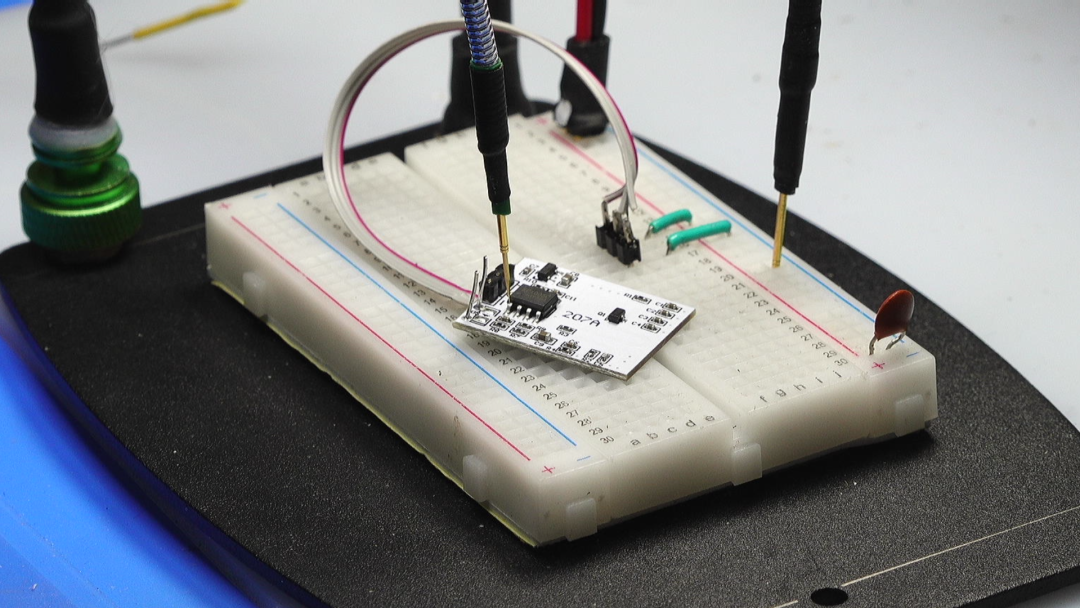

给感应模块施加5V的工作电源. 静态工作电流大约为 1.5mA. 通过示波器测量 EG4005 管脚上的电压信号.。根据EG4005的数据手册可以知道，在第一管脚，是对感应信号放大后的输出信号。通过它可以测量到外部运动物体的干扰信号。在第7管脚，可以测量到芯片内部定时时钟的脉冲信号。
测量第一管脚，手在附近进行挥动，或者身体前后移动。可以看到随着附近手的挥动，放大后的微波电路信号产生了波动。由此可见，电路是通过微波来感应附近人的活动。
▲ 图1.2.1 EG4005第一管脚信号波形本文记录了微波感应灯座中电路的功能。电路板上的微波震荡电路可以发射探测微波，并能够对移动物体返回的微波所产生多普勒效应进行检波放大，从而检测附近是否有人活动。
