一、背景
氮化镓(GaN)凭借着高效率、高功率密度和快速开关的优势，在消费类(快充、手机、LED)、汽车激光雷达、数据中心等领域迅速崛起。据TrendForce《2023 GaN功率半导体市场分析报告》显示，全球GaN功率元件市场规模将从2022年的1.8亿美金成长到2026年的13.3亿美金，复合增长率高达65%。在快充领域，Trendforce预计2025年氮化镓的渗透率也将超过50%。

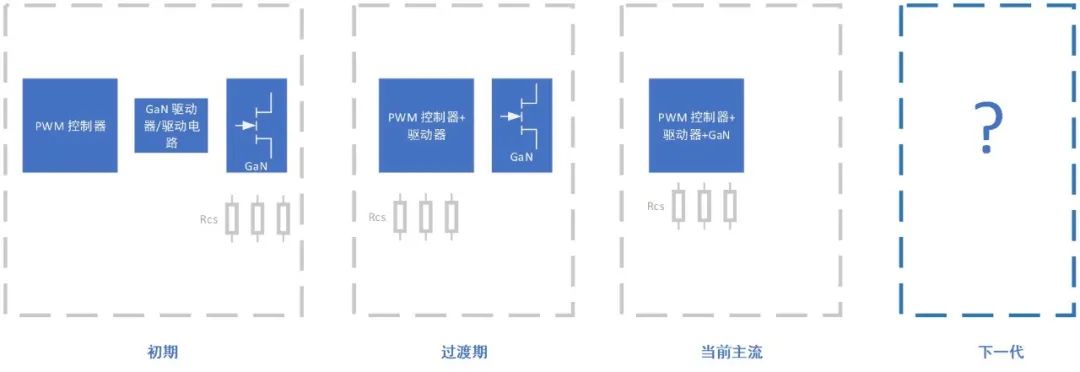

从技术演化的角度来看，在65W以下的快充和适配器领域GaN驱动技术经历了几个阶段：
1
初期：
使用硅基驱动器配合外部电路驱动GaN
2
过渡期：
采用专用的GaN PWM控制器驱动GaN
3
当前主流：
65W以下广泛采用PWM控制器与GaN集成的技术
1
驱动问题：
2
散热问题：
系统在低电压输入（Low Line）时的散热瓶颈，需要进一步提升效率。
3
集成度问题：
进一步缩小体积，提高集成度，以满足小型化需求。
1
设计专门的GaN PWM驱动器，并和GaN集成以最小化驱动环路；
2
引入电流无损检测电路；
3
提高集成度，将GaN驱动器、GaN功率器件和无损电流检测集成在一起。

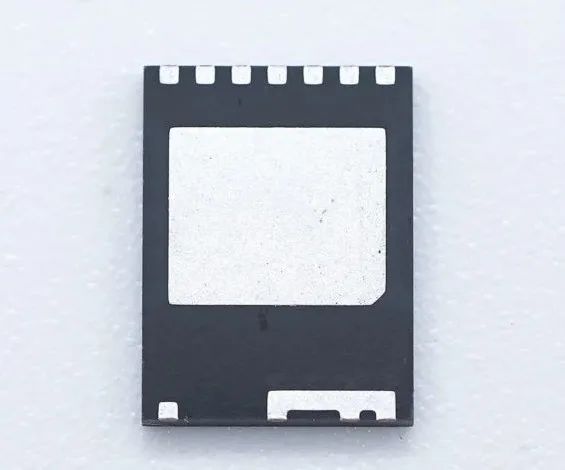

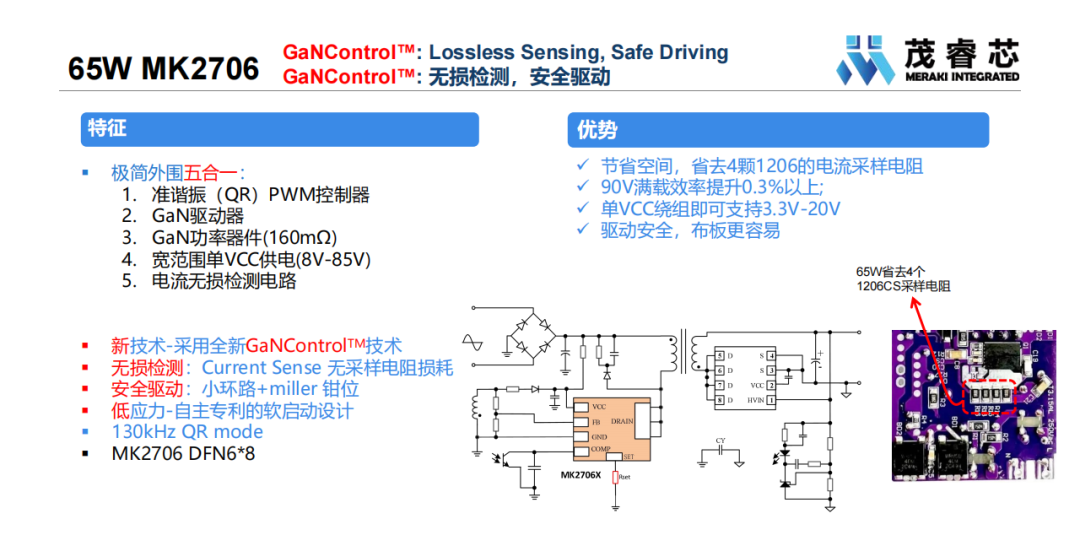

二、五合一GaNControlTM PWM 芯片：MK2706
三、MK2706 核心功能
准谐振（QR）PWM控制器
GaN驱动器
GaN功率器件
宽范围单VCC供电(8V-85V)
电流无损检测电路

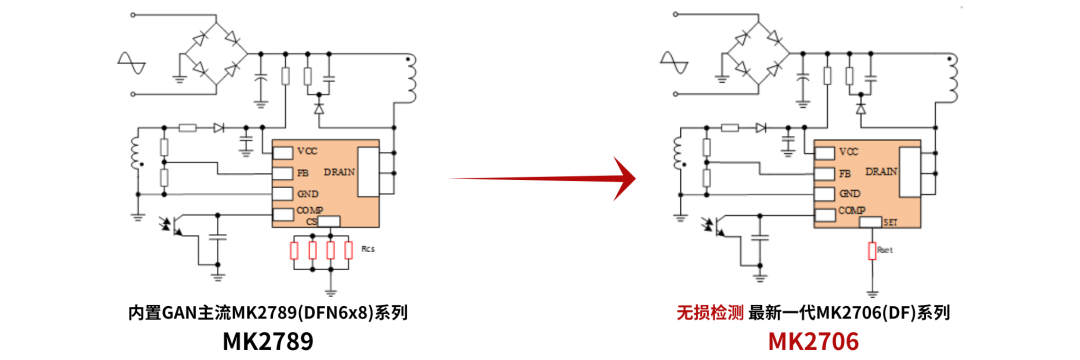

MK2706是基于茂睿芯广受客户认可的四合一MK2789系列产品开发而成。MK2789系列已经集成了QR PWM控制器、驱动器、GaN功率器件和宽范围VCC供电。新一代产品MK2706在此基础上，最终实现高效率、高功率密度、高可靠性和低成本的PD解决方案。
四、MK2706 产品优势
1、节省损耗
显著提高Low Line工作效率：在65W@90V输入条件下，效率提升0.3%-0.4%；
90V输入时的热管理更加容易。
无损检测节省损耗和对效率影响计算：
节省采样电阻功耗，按65W计算，90V输入Ip_rms≈1.1A，Rcs=250mR，可节约Rcs损耗300mW；
当前65W 90V输入效率约92.5%，输入功率约为65/92.5%=70.27W；
效率提升=(65/(70.27-0.3))%-92.5%=0.39%。
2、安全驱动
驱动路径大幅缩短，减少了驱动回路寄生电感和寄生电容的影响；
3、简化外围电路设计
整个芯片外围器件非常少，节省加工成本。

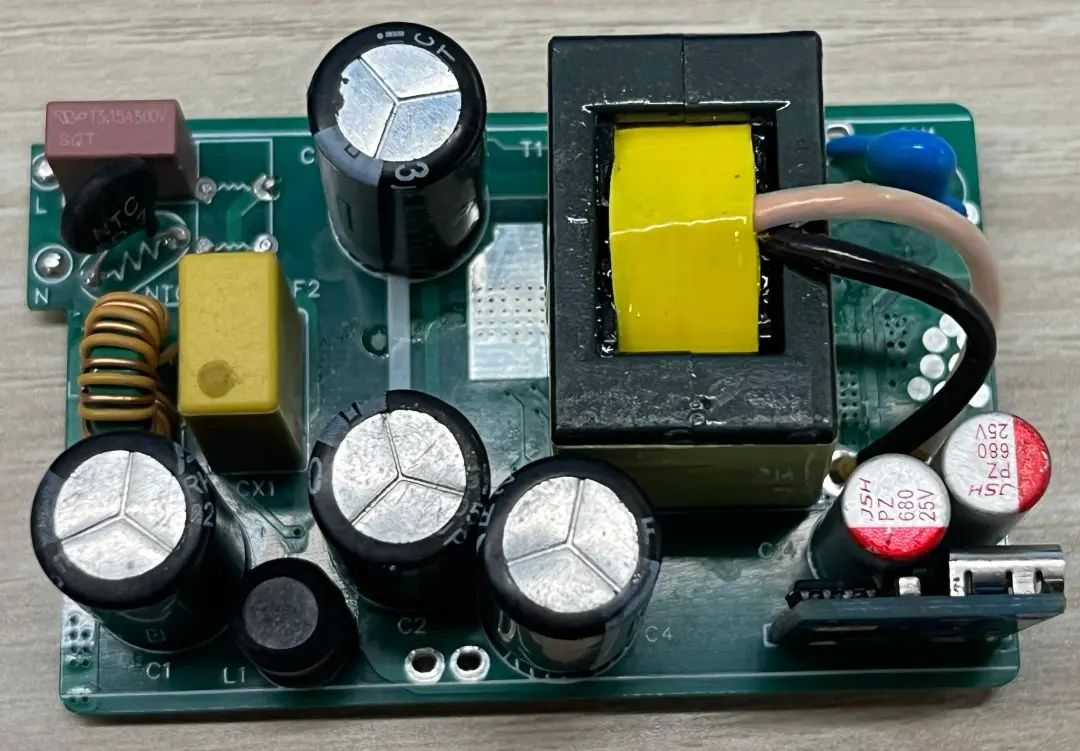

五、MK2706 系统板实测
为了验证GaNControlTM技术的实际表现，我们进行了系统板测试：

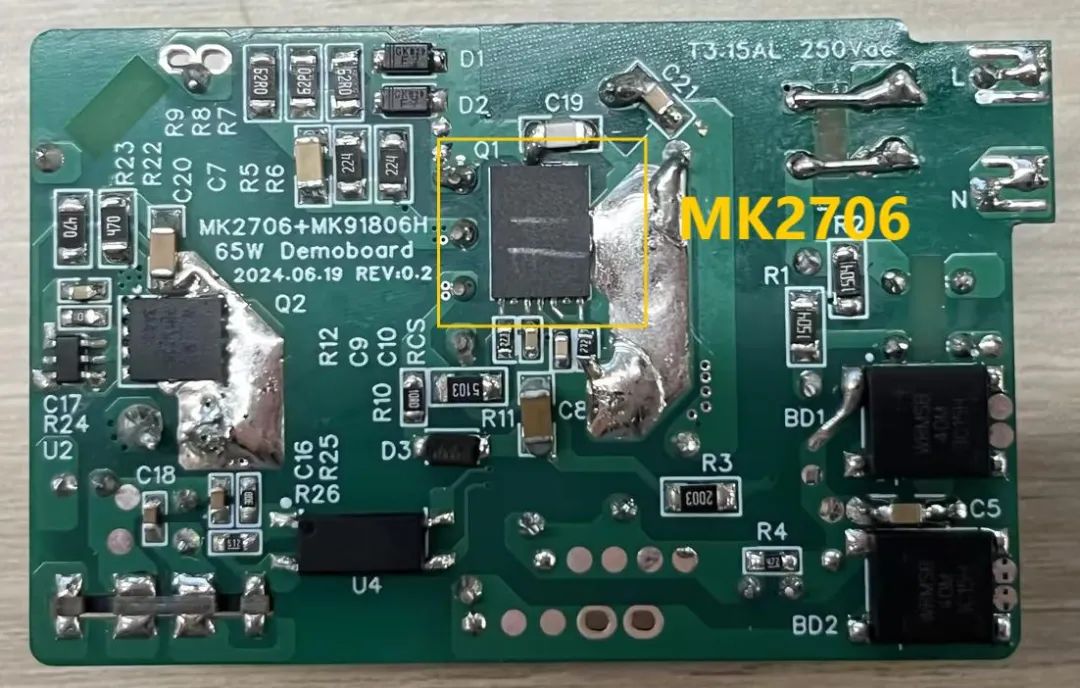

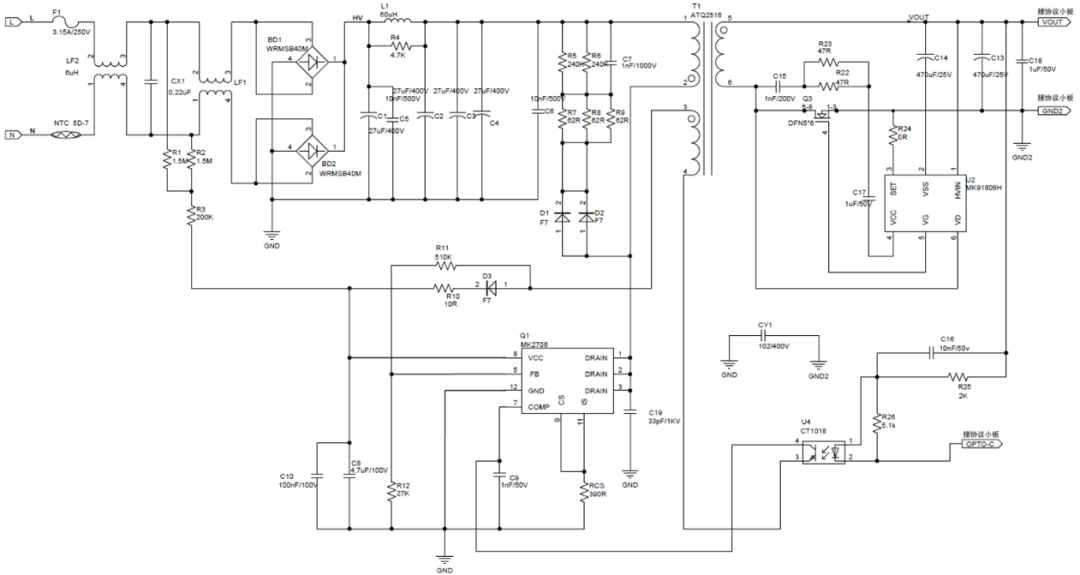

1、原理图与PCB布局
整个ACDC功率级原边只有11个贴片电阻、7个贴片电容。贴片原件都放置于PCB背面，外围电路十分简单明了。

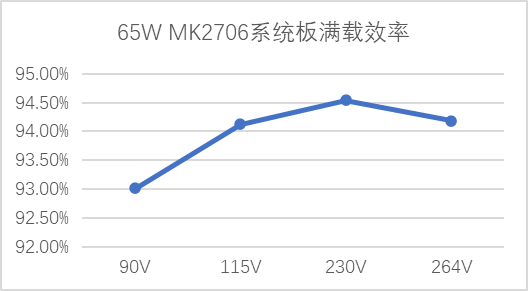

2、效率测试
MK2706 输入电压90V时满载效率可达93%
结语
茂睿芯坚信具有无损检测、安全驱动的高度集成五合一芯片方案将进一步推动PD快充工程技术发展。我们将以MK2706为起点持续挖掘客户需求，坚持创新，推出更多实惠、高效且可靠的芯片产品！
