阿昆拆解一台很重的光网络终端设备看看

原创 阿昆谈DFM 2024-01-09 06:30
多物理场仿真在半导体制程中的应用 GaN电机驱动设计“避坑”指南
     翻出去年买的一台别人淘汰的光网络终端设备，当时也不知道买来干啥用，总感觉肯定用的上，现在果然当素材用上了。

这台设备你可以理解成是个光猫，还挺有份量挺重的，看看外观！
散热孔全打在了机箱的顶部，好处不用说，热空气往上走，散热直接，坏处也很明显，时间久了，落灰就严重了，甚至容易出故障。估计热量不小，不是迫不得已，工程师也不会这么设计吧。
最吸引人的地方是这个突出的大并口一样的接口。

外面设计的专用接地柱，可以从外面自己接一根更可靠的地线，确保设备安全，这个电源和开关是用的一体式，我们之前拆解的很多交换机是分开来的，这个选型更好

外观看完了，看下内部灵魂吧。

说实话，这机箱外壳螺丝有点多啊，内部是不是感觉 很扎实的感觉！里面是由两块电路板组成。右边一块是交换机部分电路板，左边是什么功能电路板就不清楚了。但可以看的出电源转换大片电路是放在这一块电路板上。
使用的是是一人12V的电源板，12输出线采用的还是焊接模式，接地依然有内部专用螺丝柱接地。

两块板的供电方式，可以看出电源板的电压是在左边大板上完成DCDC转换。交换机部分要的电源这从这块板引过来
从电路用料可以看的出，这块电路功率是比较大的
光纤线引到这了。

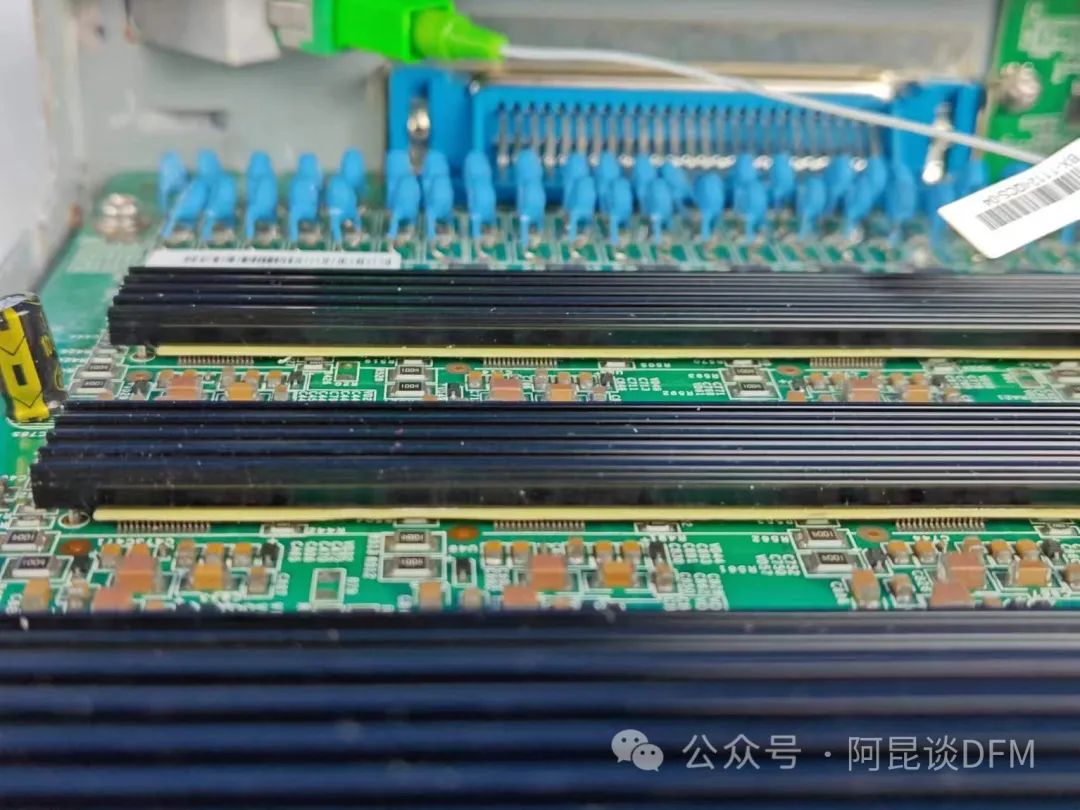

几个大散热片格外吸引人。边上的大陶瓷电容也挺吸引人，都是些大容量电容，看的出和电源是有直接关系了。
指示灯板的连接

再来看看电源板部分下面是增加了一块黑色材料 ，主要还是用来隔离高压，保证安全。
机箱上盖对着电源板部分也是贴了一块。整个机箱，也就针对电源板处没有开孔，其它地方全开孔暴露，这算胆大心细的设计吗？
