学习 前几个月第一次拆解了一款POS刷卡机，闹了一个笑话，我把里面的防拆设计电路板误以为是一个信号天线板了。

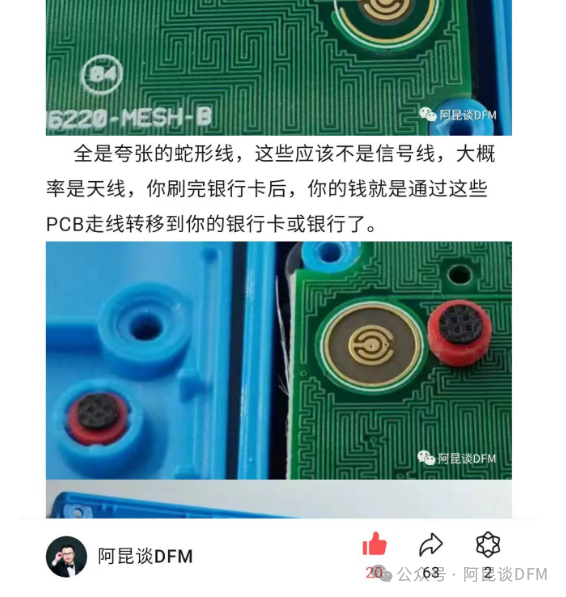

早期拆解：阿昆拆解POS机，整个PCB上都是蛇形走线

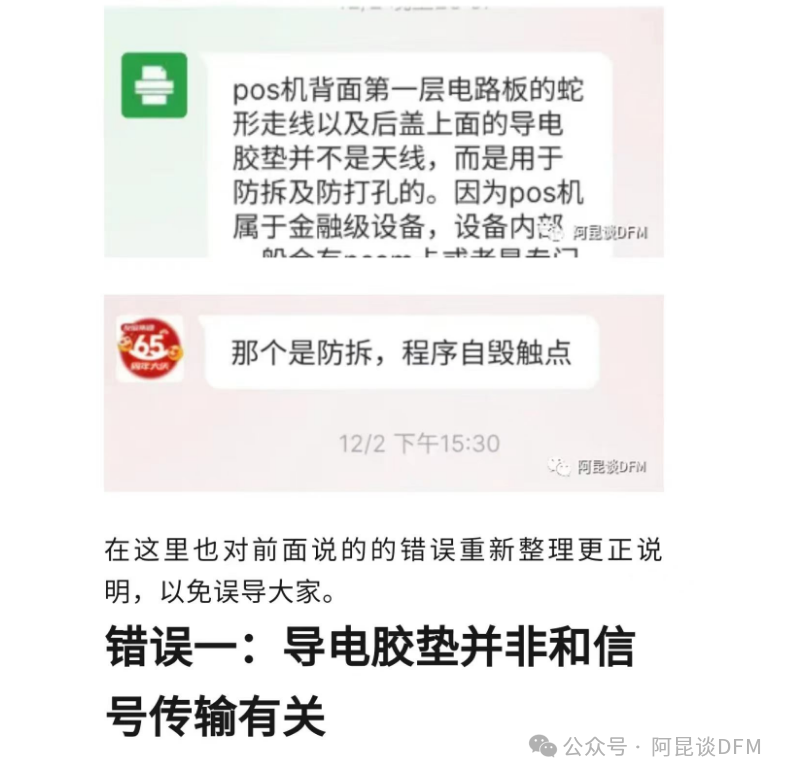

还好后台有粉丝大神给我及时纠正：
相关文章：错误纠正！原来这是防拆设计！阿昆针对拆解POS机内部设计的错误看法进行纠正
还是太孤陋寡闻了，一副没见过世面的样子一下展现出来了。
朋友手上刚好有一台全新POS机，知道我当前已经没有素材了，送给我来拆，十分感谢！

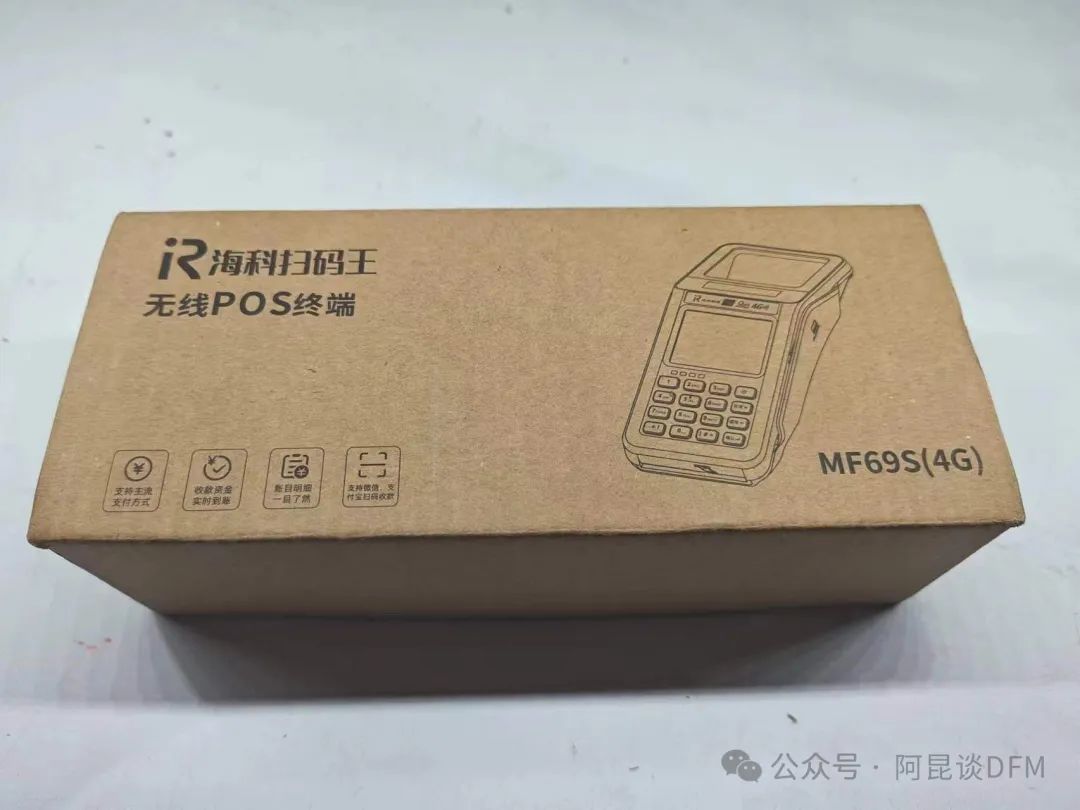

就是这一台POS终端

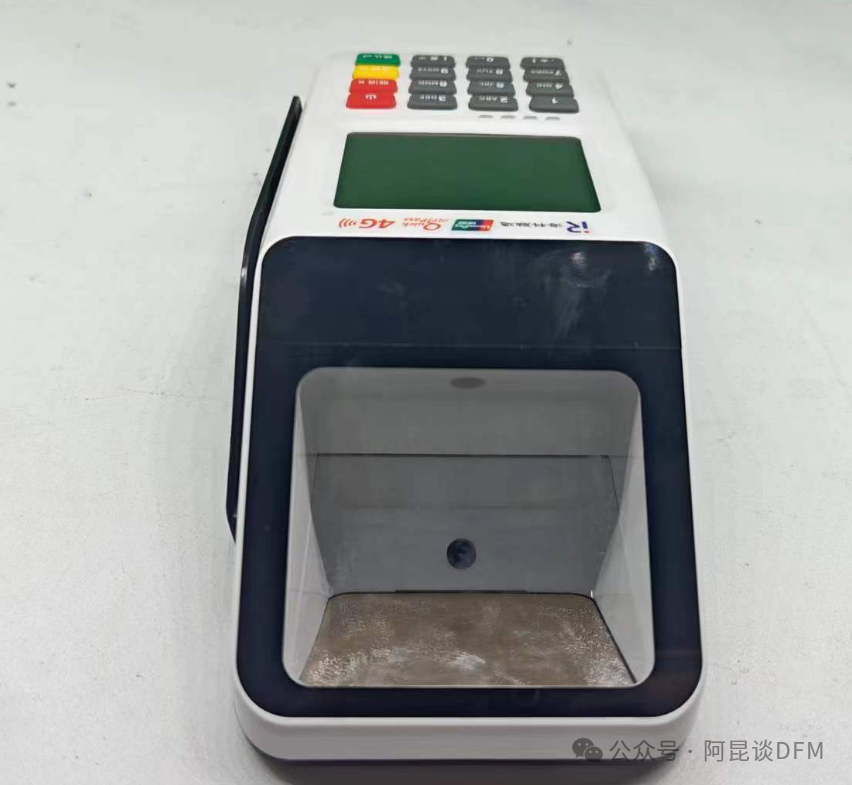

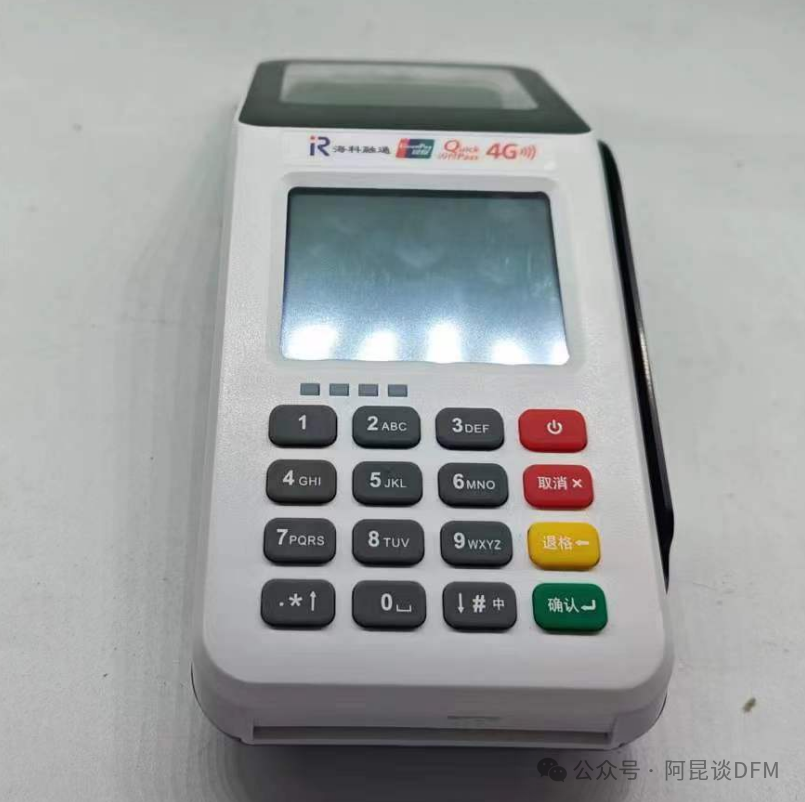

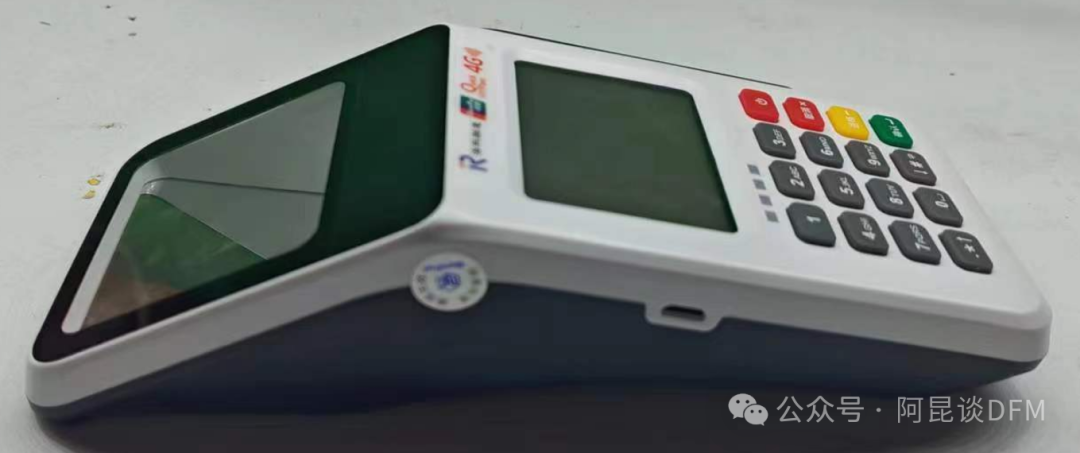

这种就是收银台最常用的那种扫码POS机

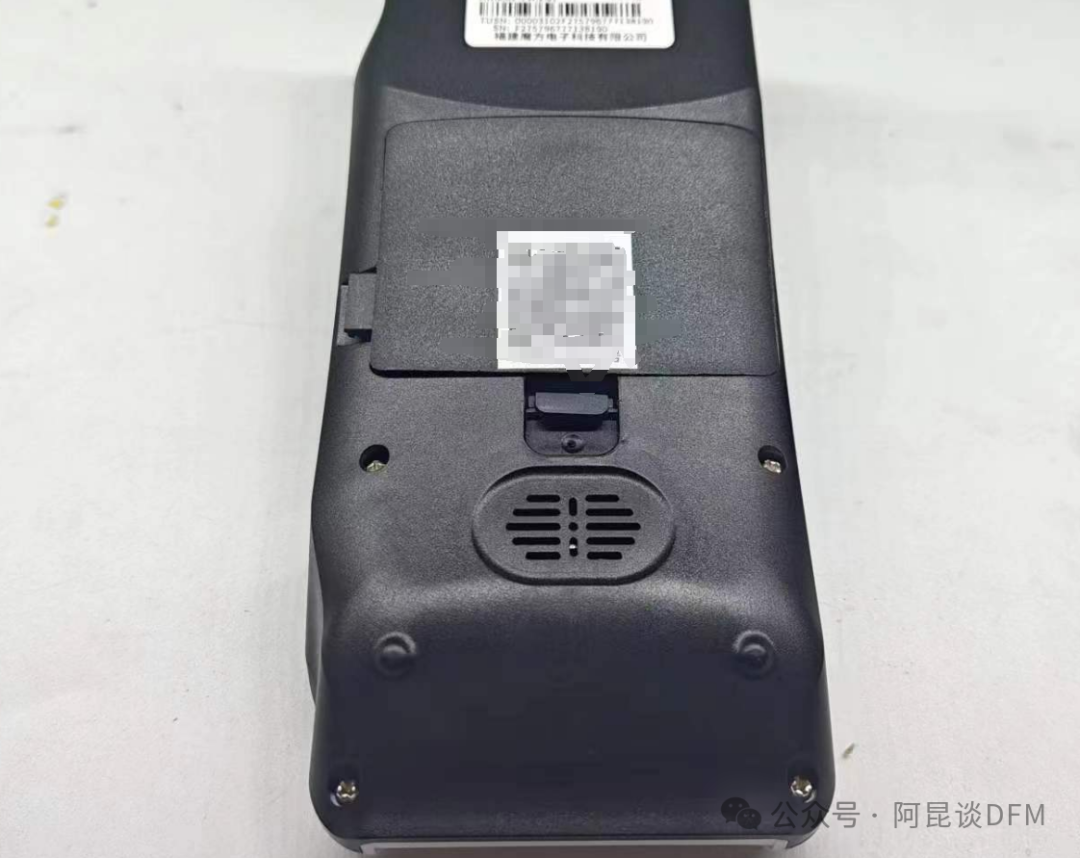

背面外观

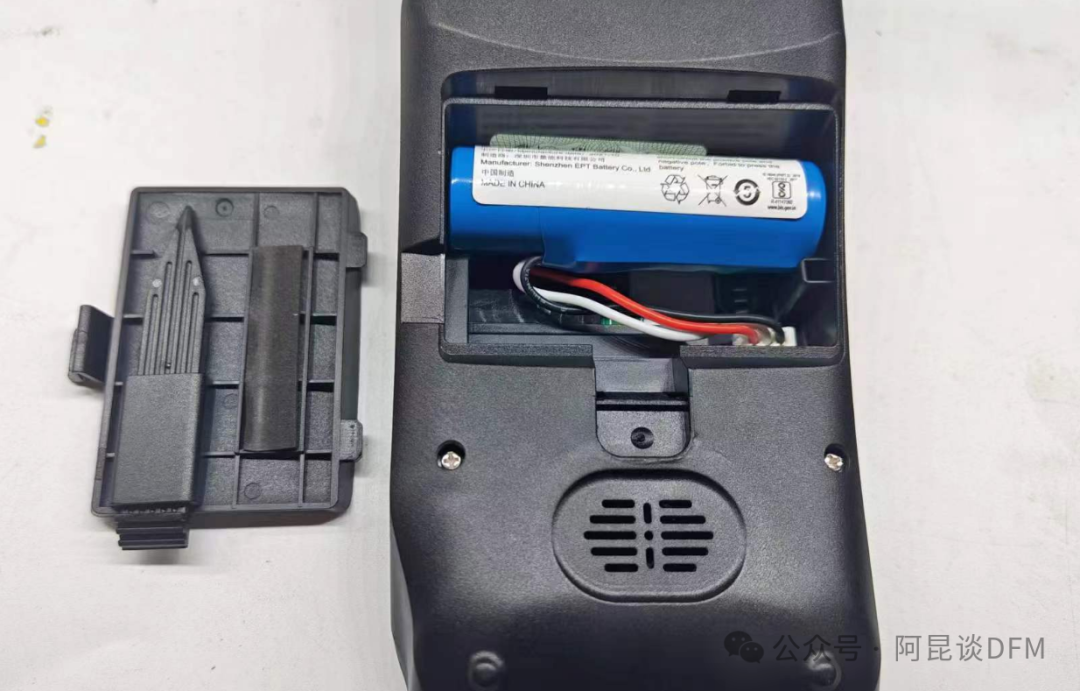

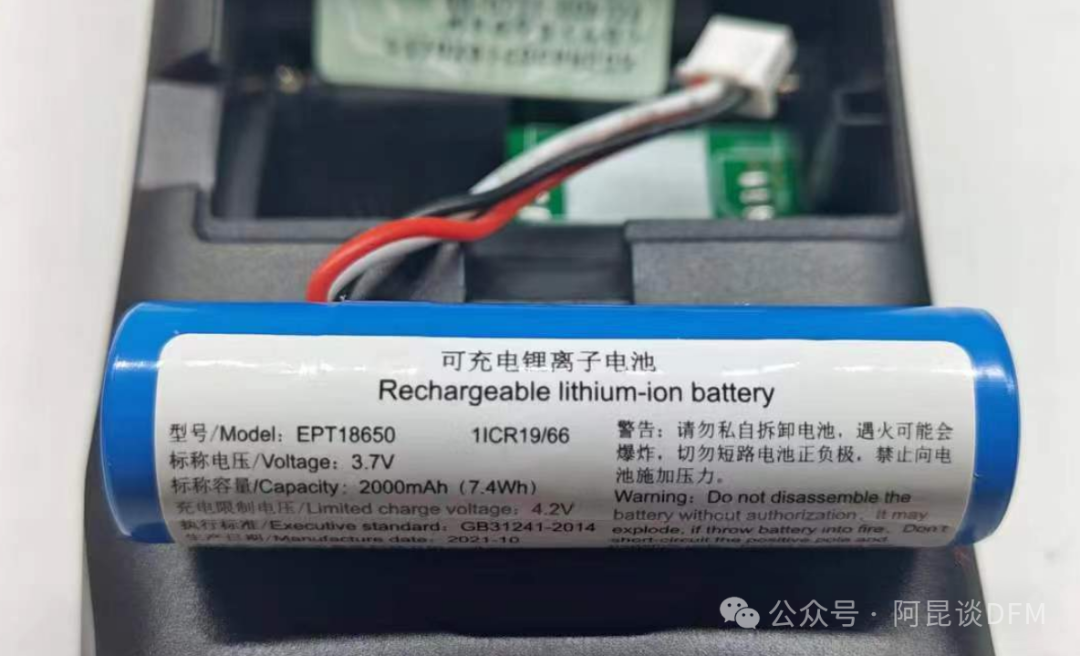

可以直接打开盖子，看到一个18650电池，这还是三根线的，没用这过种 电池。因该猜测应该是一个检测。

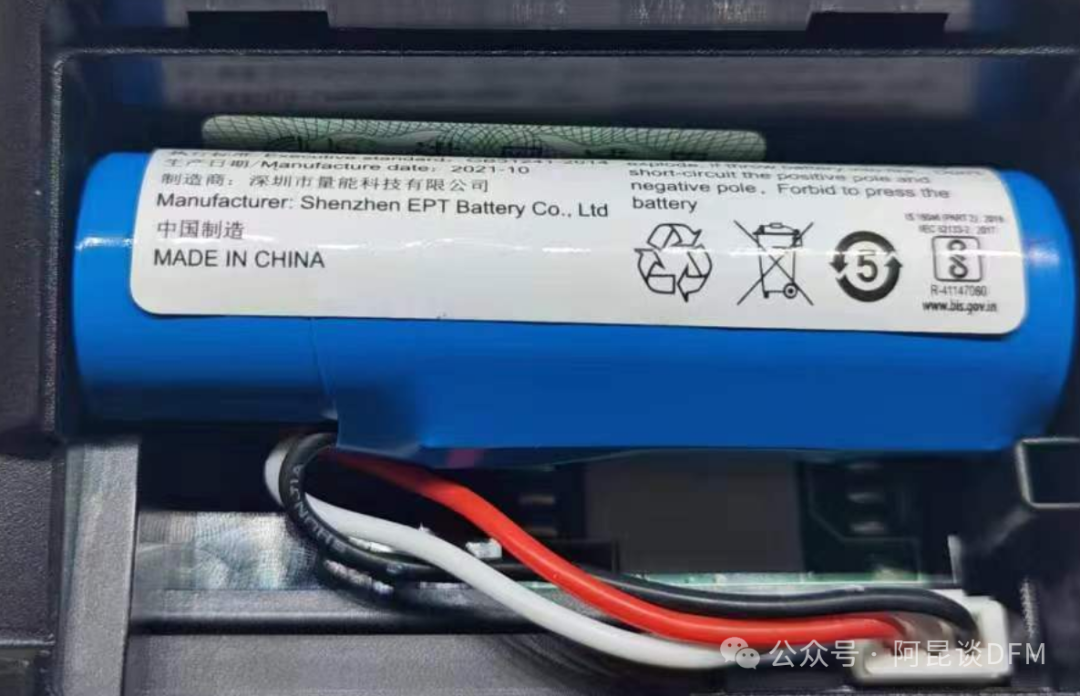

这电池外观看起来就感觉质量很好，是不是发现有三根线。除了大家都知道的红黑是电源线和地线，另一根白色线是用来监测用的。
为啥要搞个白油墨？

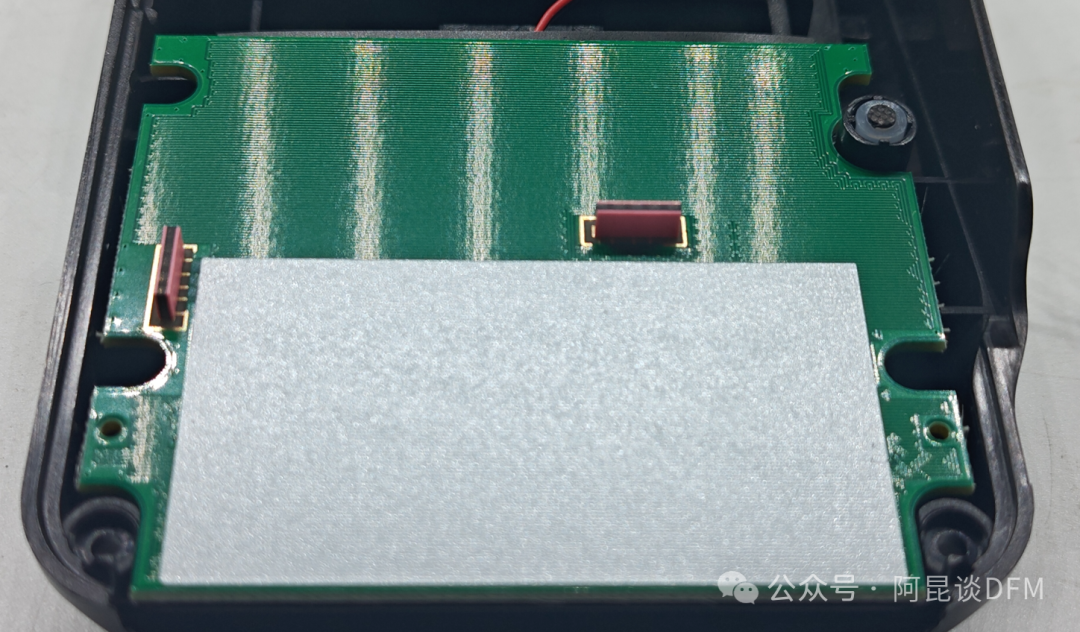

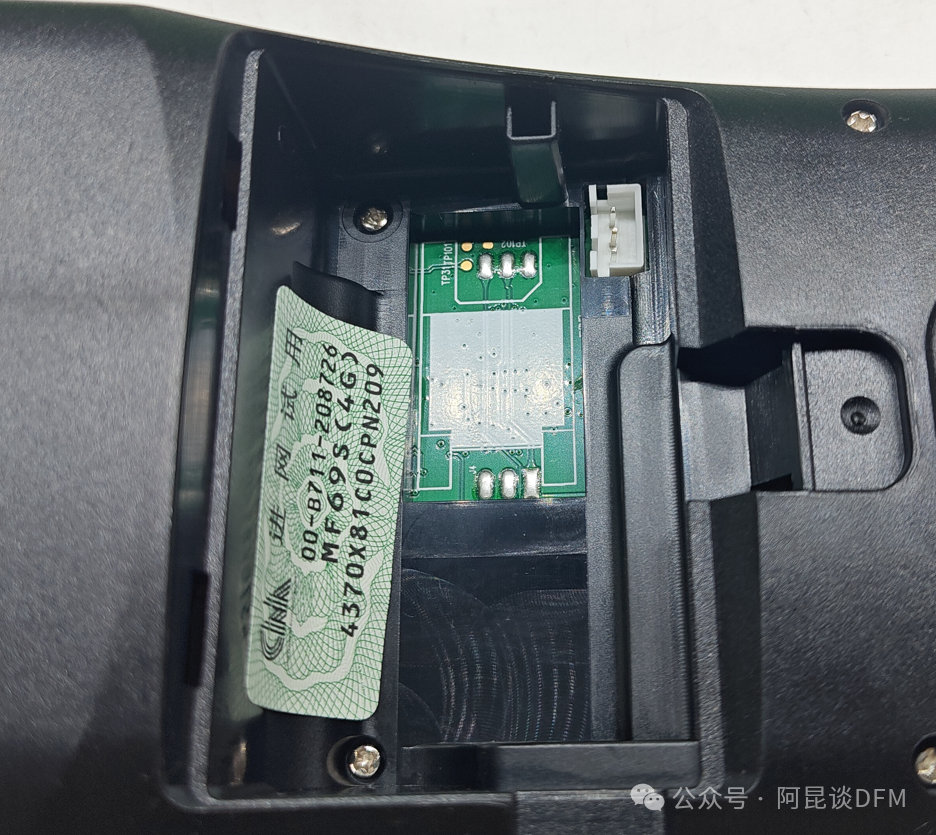

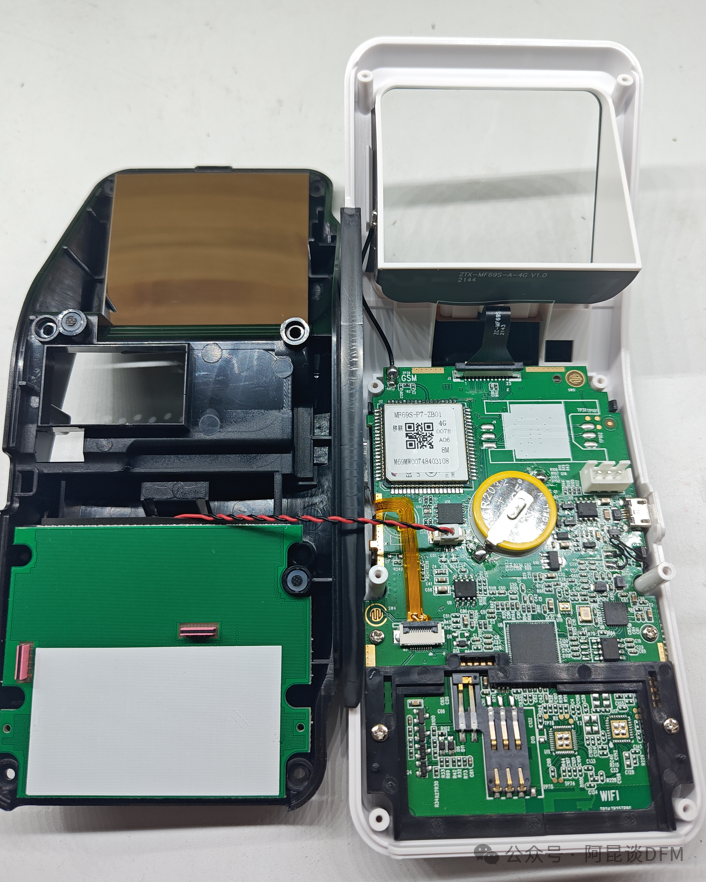

拆开来了。一眼我就看到这个熟悉而陌生的防拆板了。

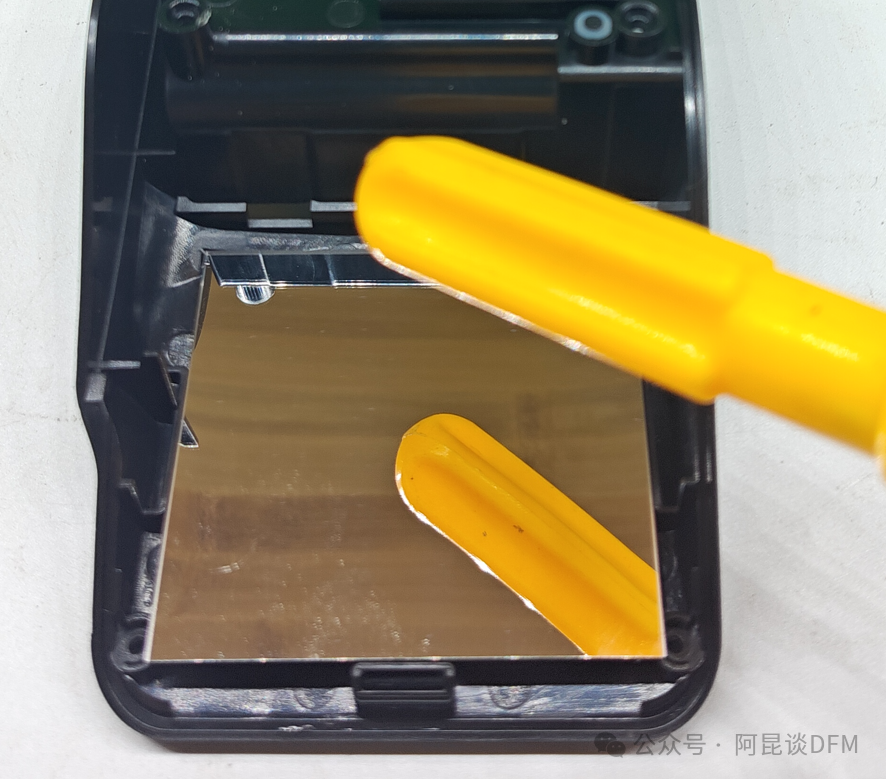

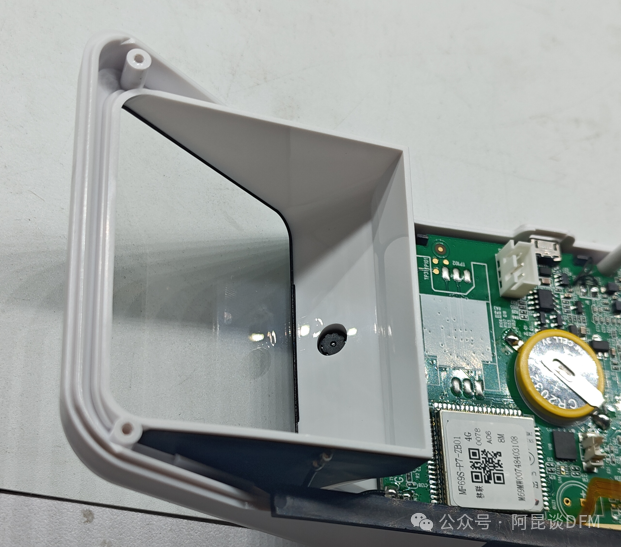

反光镜，是不是发现平时扫码好像很灵敏，和这个监测面积也有点关系。
这就是防拆设计了，这次有经验，不会说错了
从远处看是不是感觉 就是一个PCB

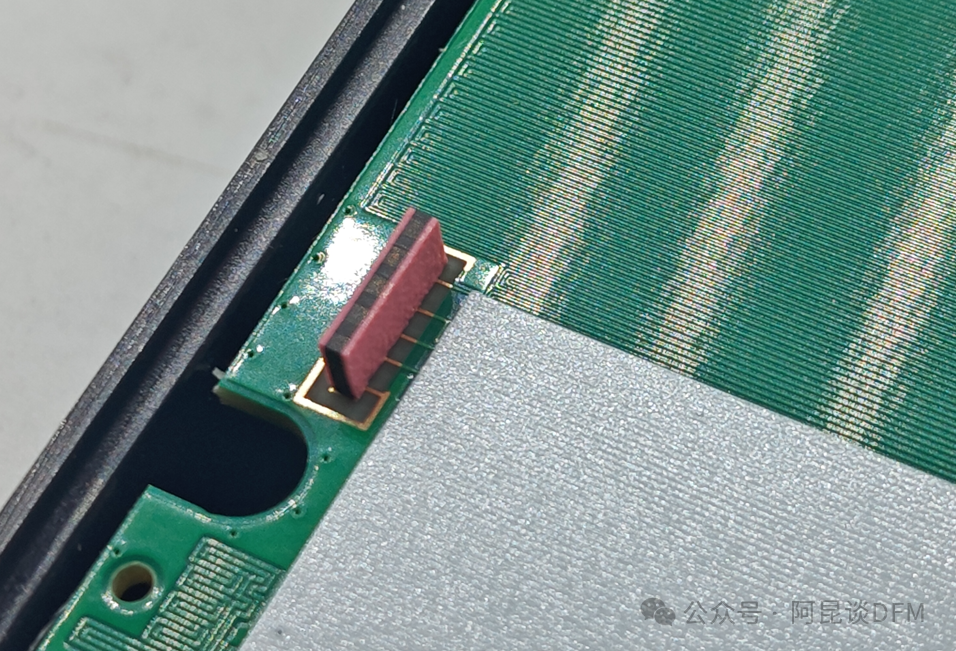

上面有2个导电胶和主板连接，这个导电胶条是粘上去的，稍用点力也容易脱落。

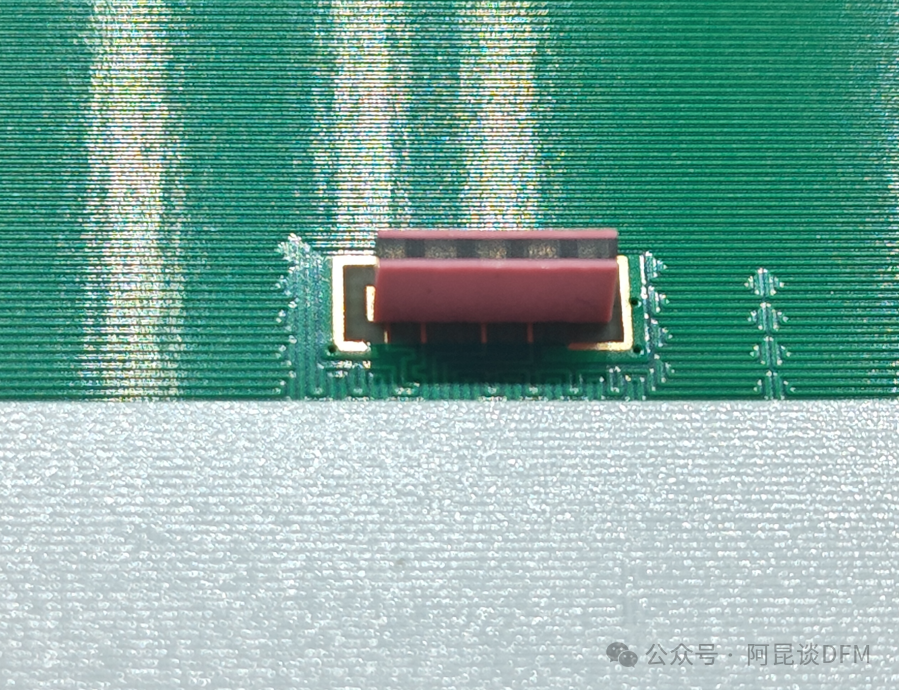

导电胶条就是和这两处连接，这两处地方如果分开，那么相关的安全信息可能就可以锁死或删除。（我大概猜的）
远看是不是感觉 就是一个没啥线的PCB，我们近看一下

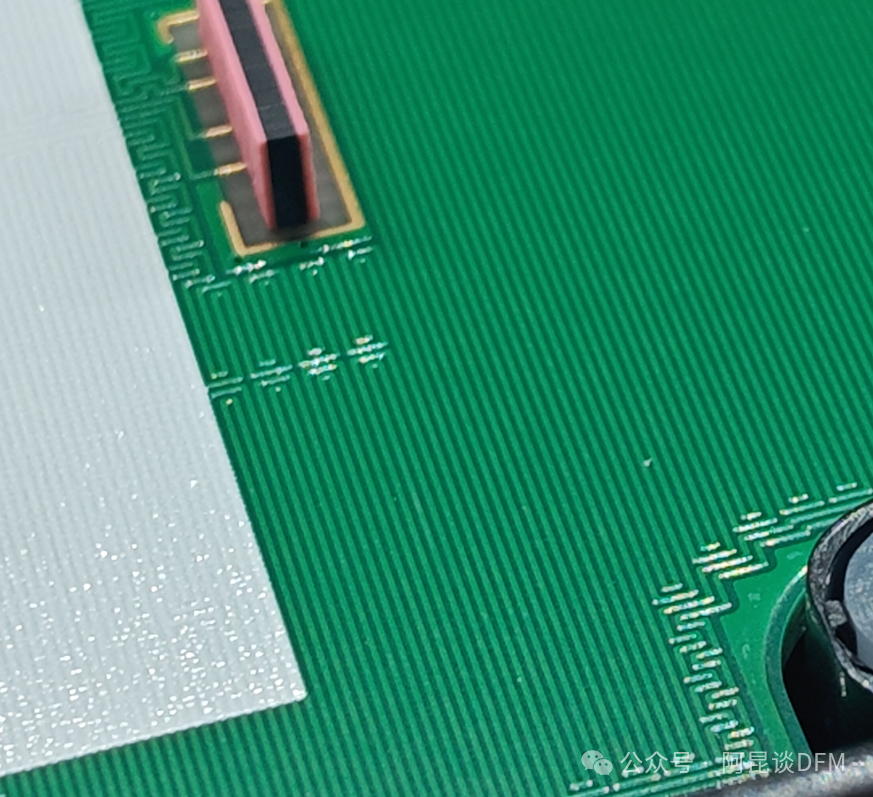

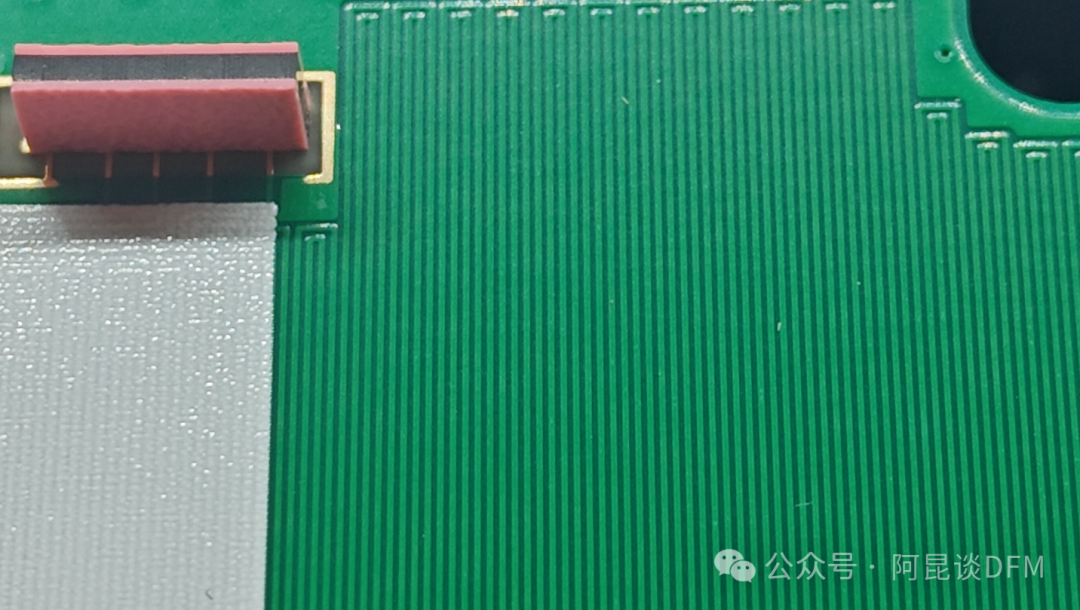

是不是厉害，线距我目测估计 是3mil以下。
这些线路其实不是天线，也不是什么高频信号 ，就是为了连接防拆电路，比如有人从外面打穿，把线路搞段，这设备就报废了。所以才把线搞的这么密。
话说，这一块涂白色油墨是啥原因，我就不知道了。有知道的大神指点一下。

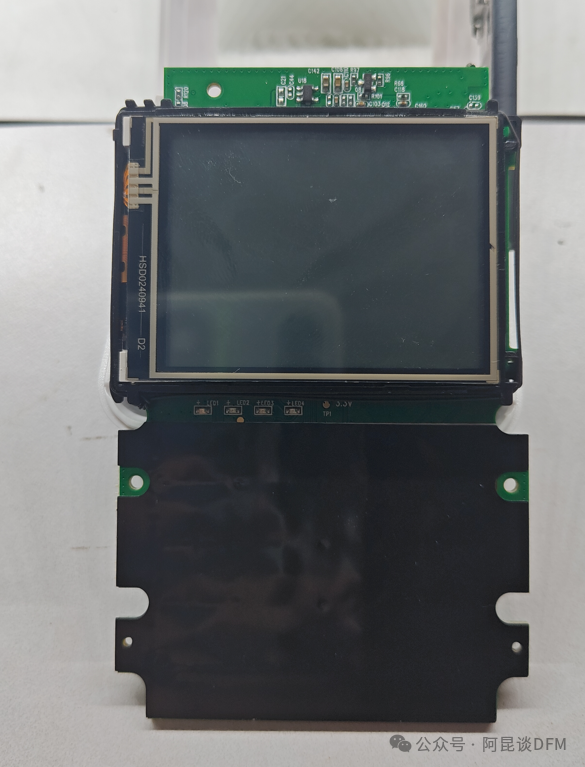

把板拿下来，看下背面

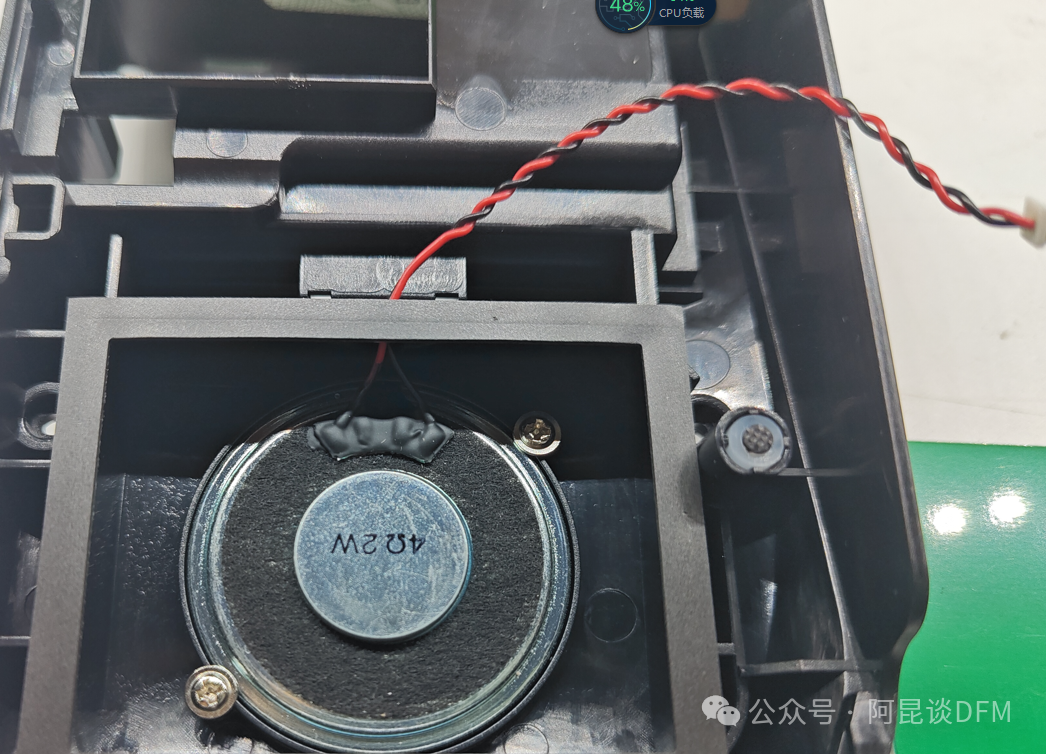

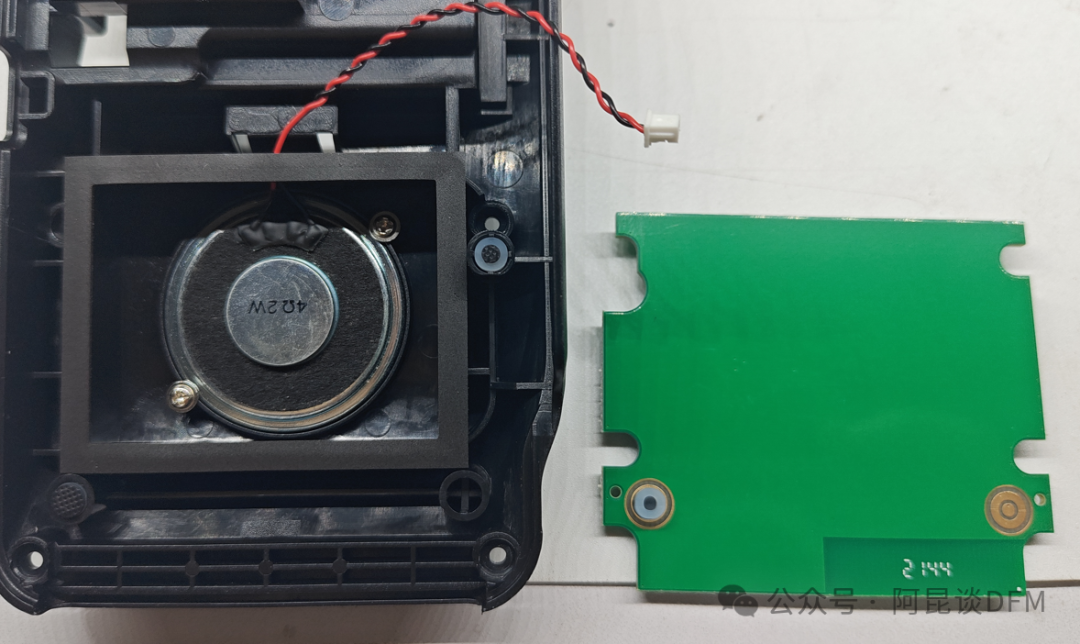

带有一个2W的喇叭。

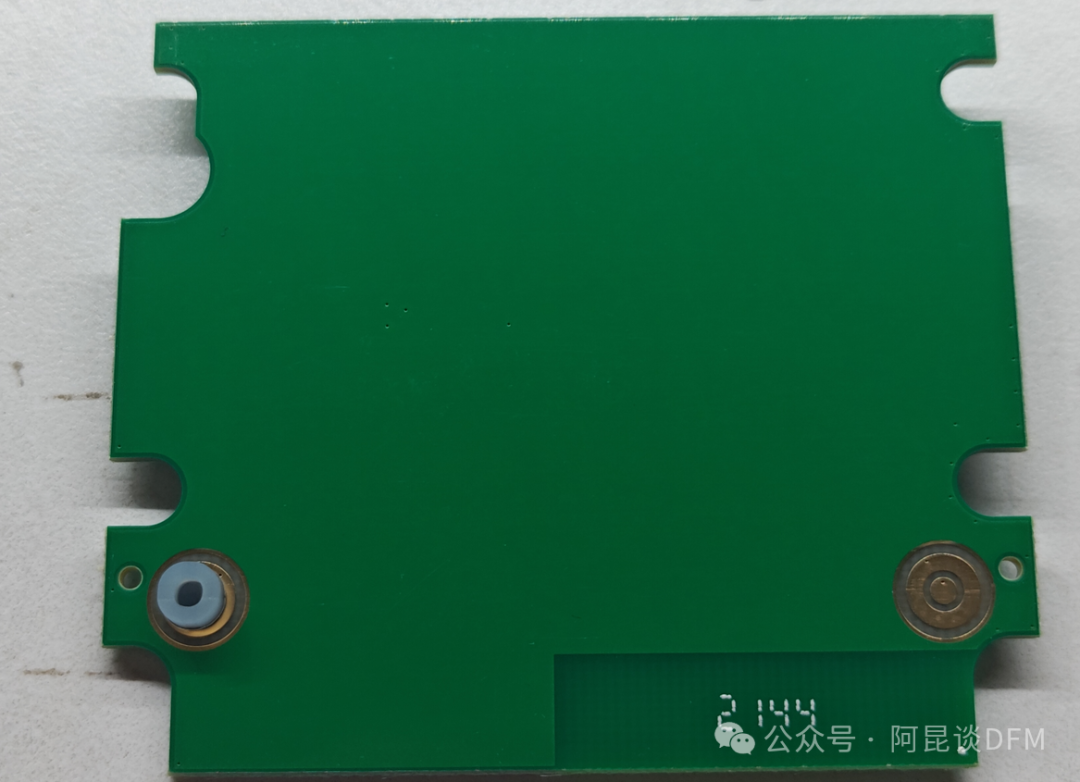

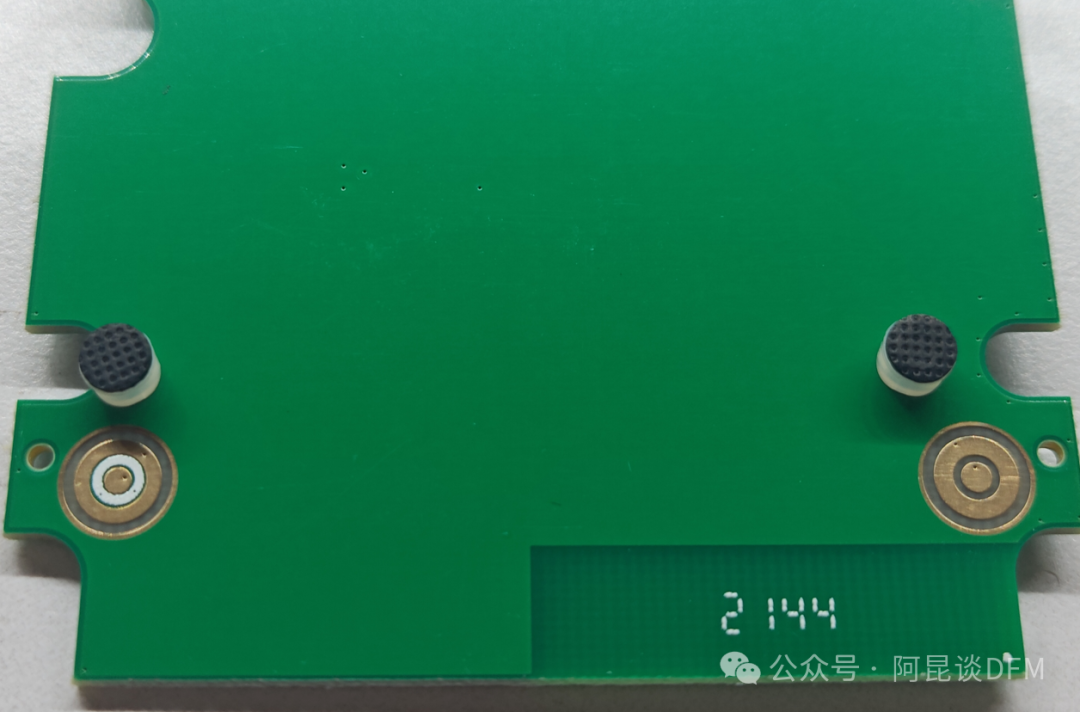

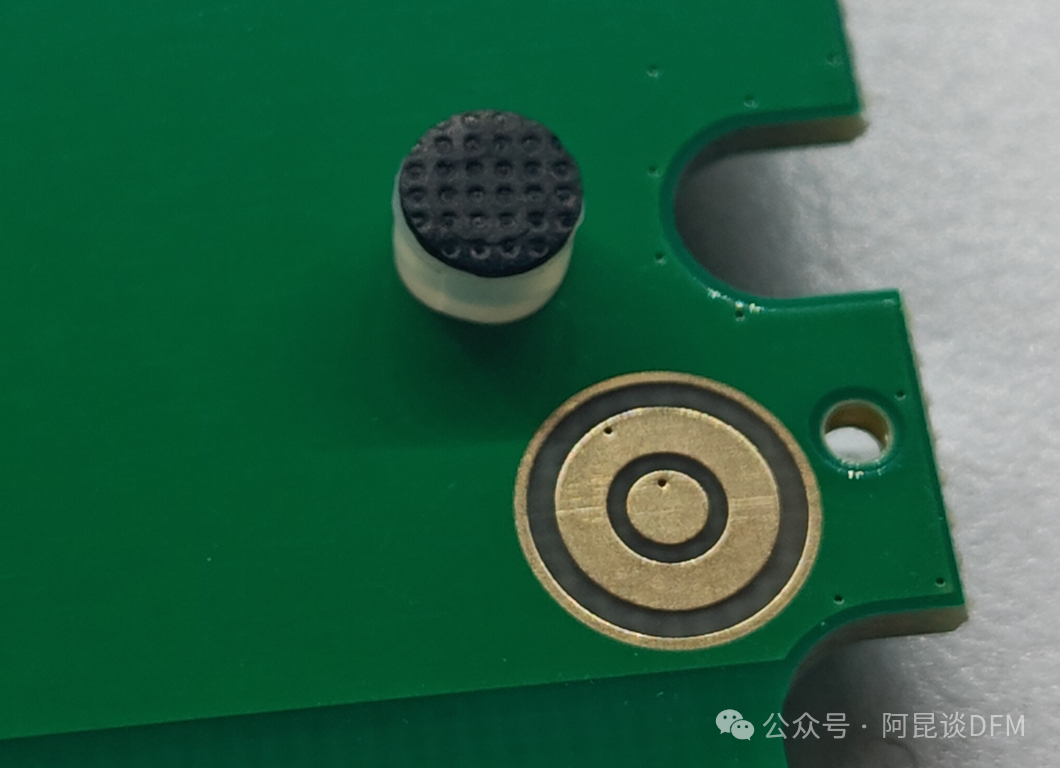

背面什么也没有，就是有2个导电胶压在这个焊盘上导通。这
这也是防拆用。原理就是，你拆开盖子，这个导电胶如果脱出来，那么原本连在一起的线就断开，触发了相关的防拆电路进行保护信息。
这手段挺绝啊。
这些设计真的和次拆解的其它品牌的POS机一样一样的。

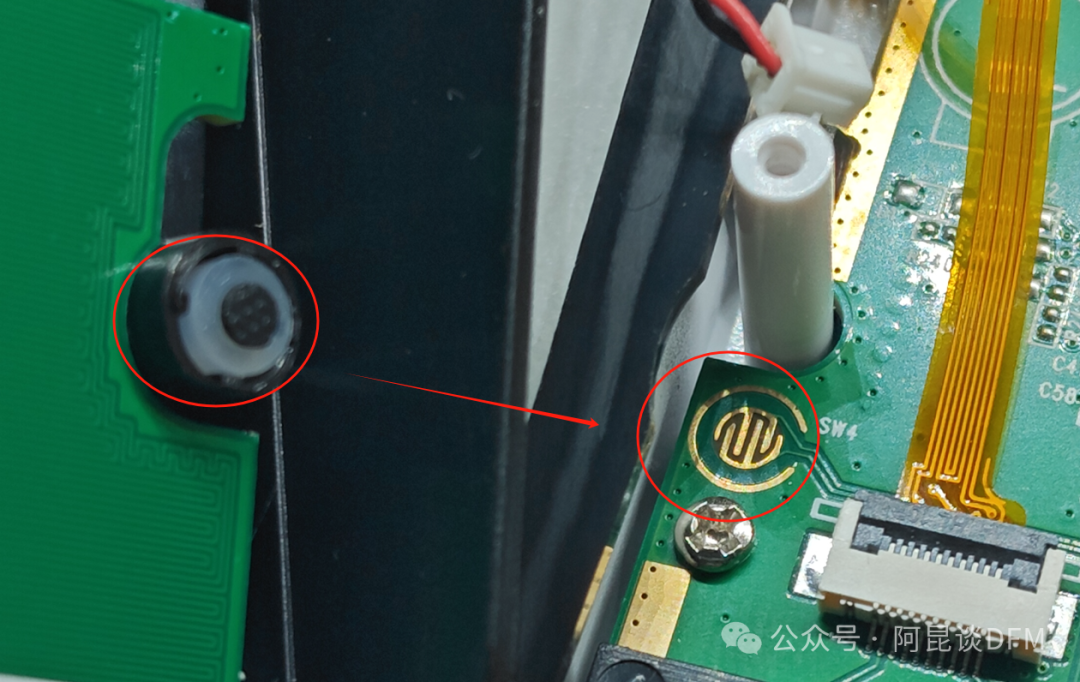

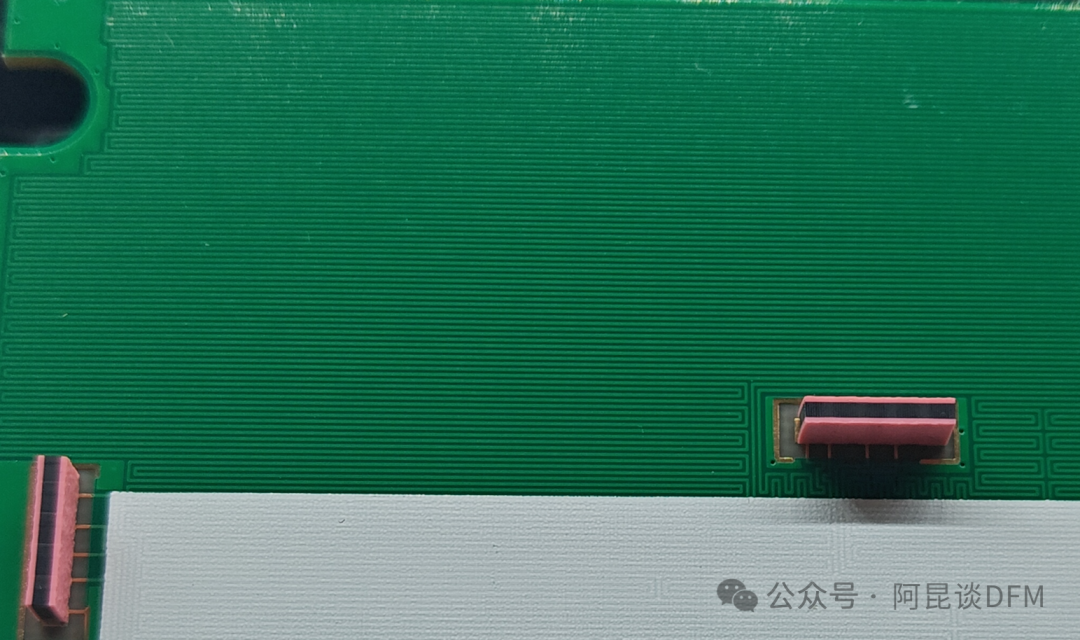

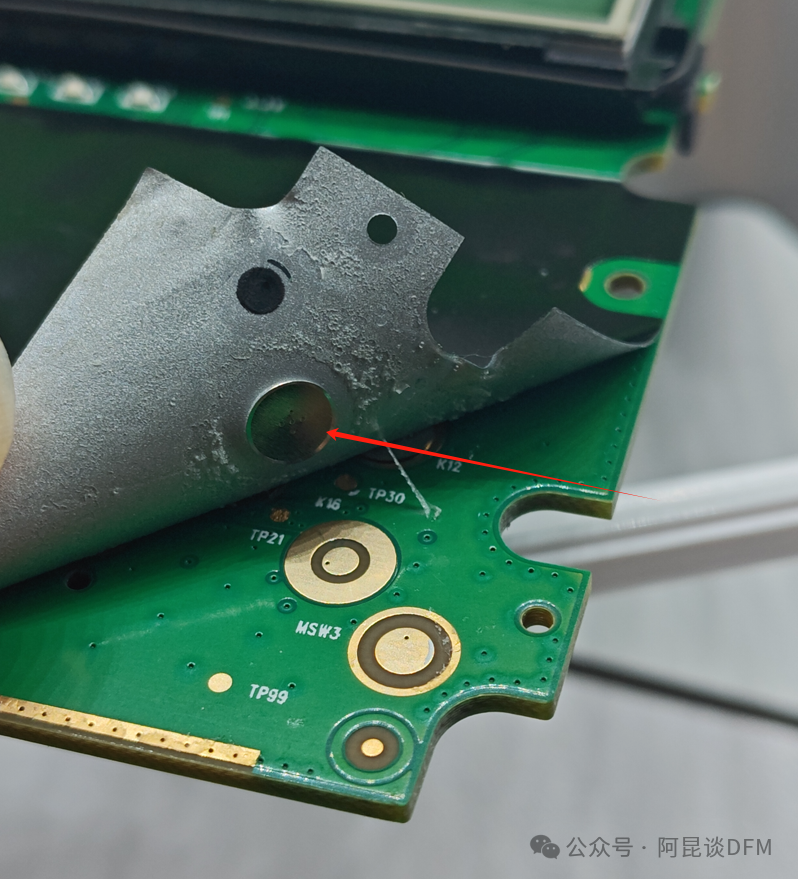

在看这里也有一处，这里是防拆PCB和主板间的连接，确保主板上该连接的地方连接。

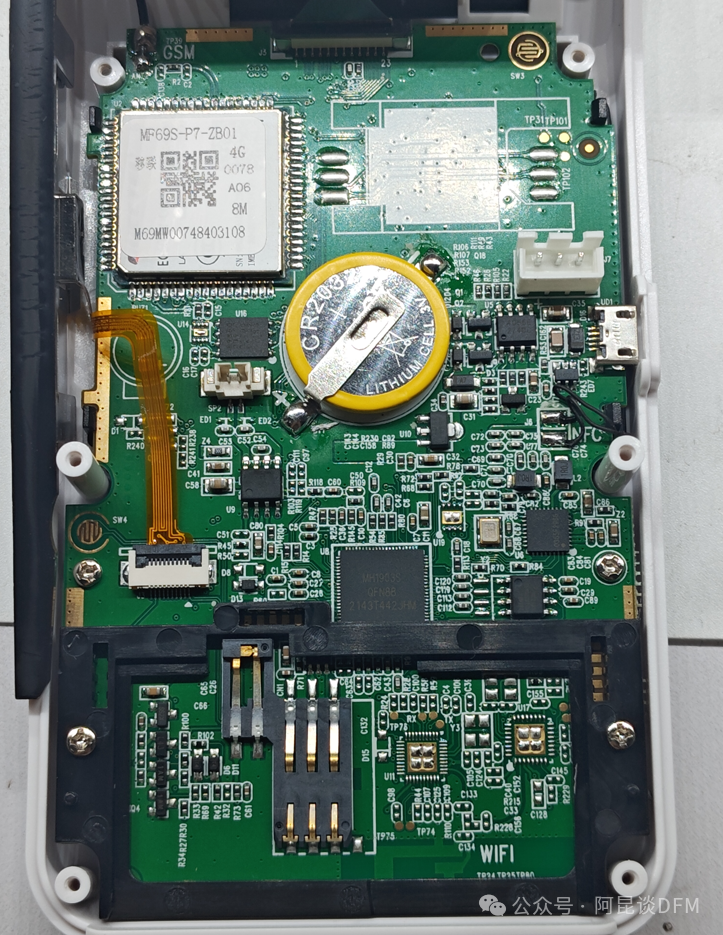

下面看下主板上有啥学习的。

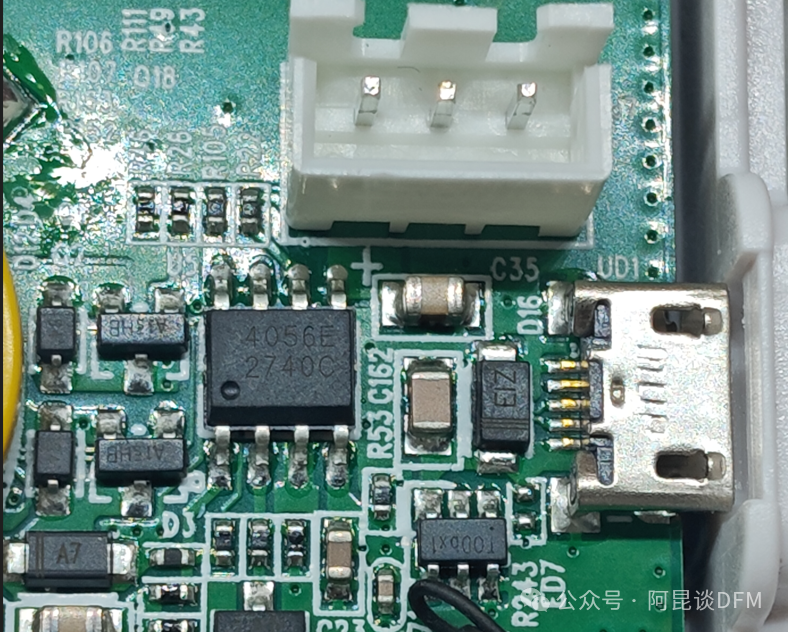

充电电路，这个我熟，4056锂电池充电芯片，只是这USB座居然不是TPYEC，用的还是老款的mirousb，这个要扣分。
摄像头位置
FPC排线连接

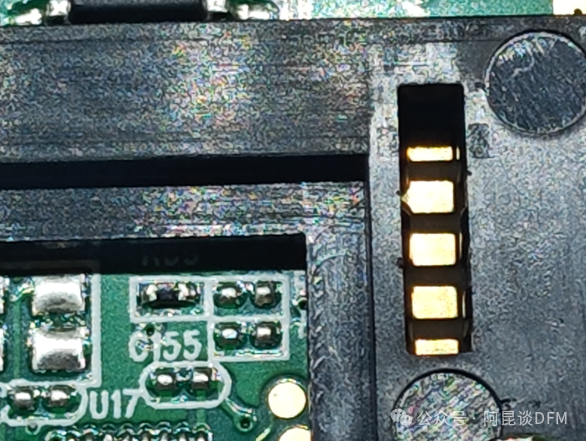

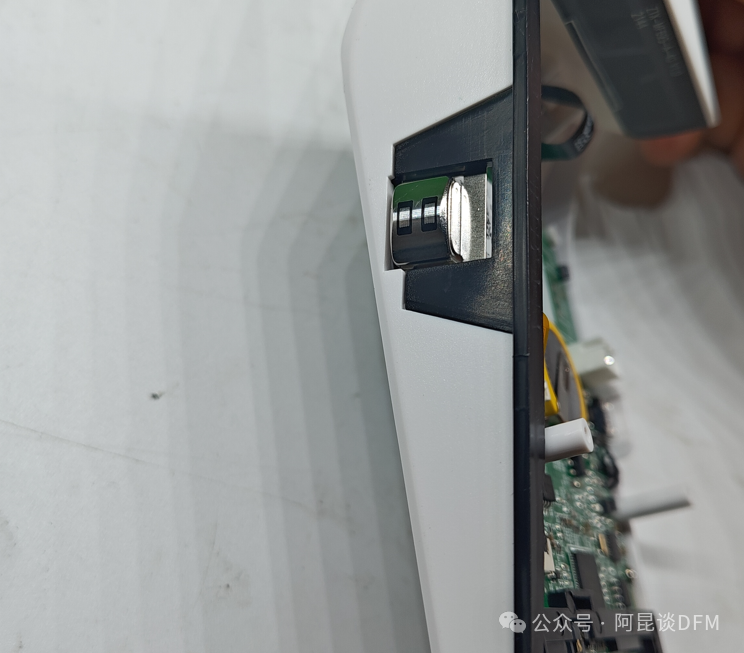

侧面有个磁头用来刷银行卡，话说，这个磁头和我们用的磁带随身听的磁头是不是完全一样的，懂的人给我私信哦。我也没研究过。

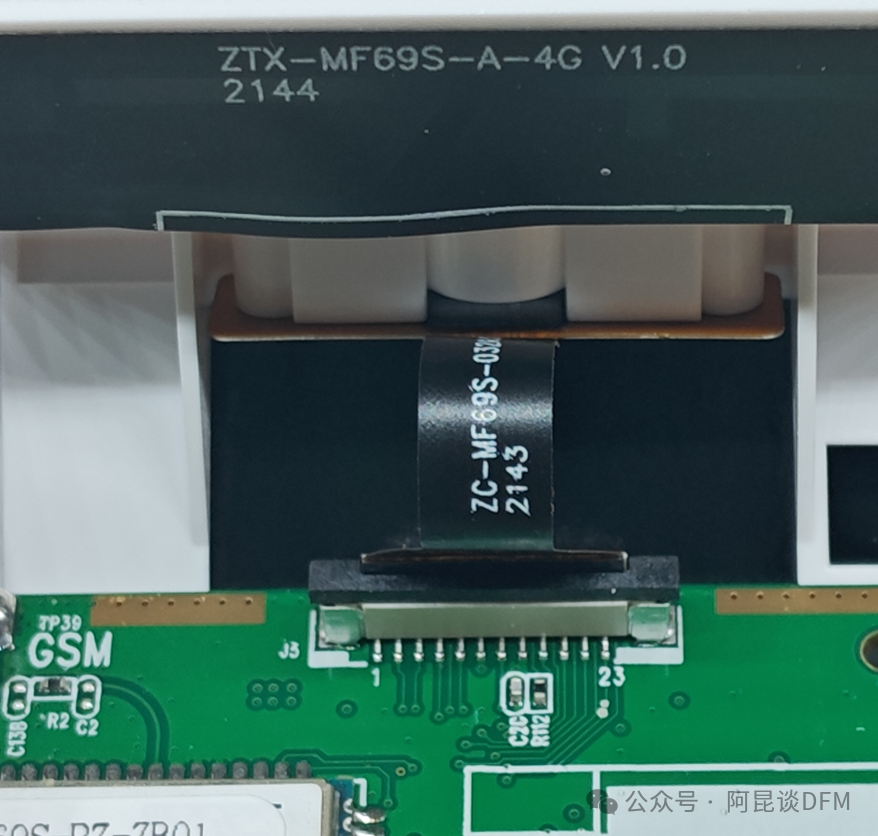

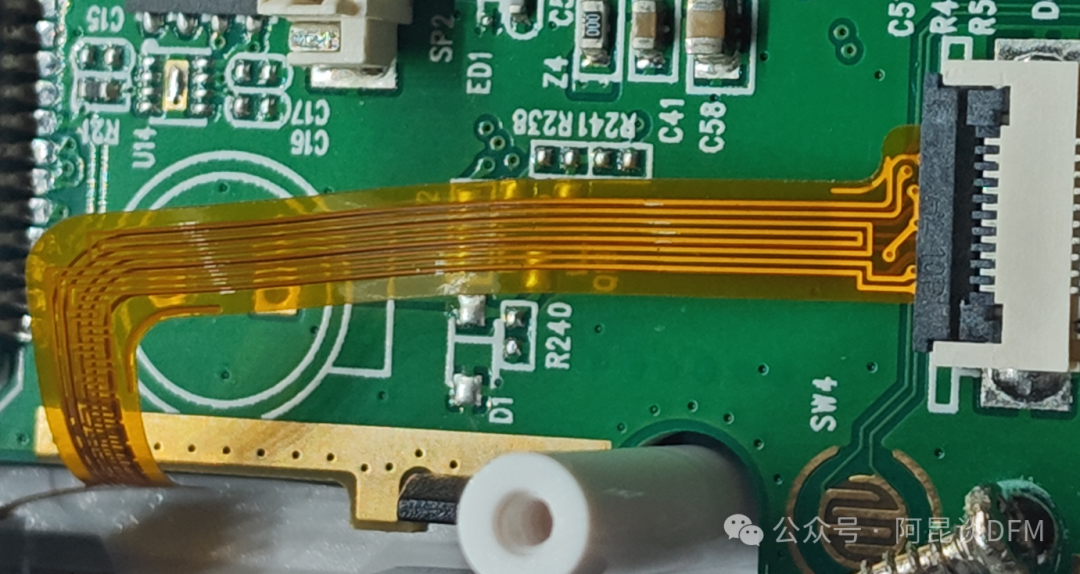

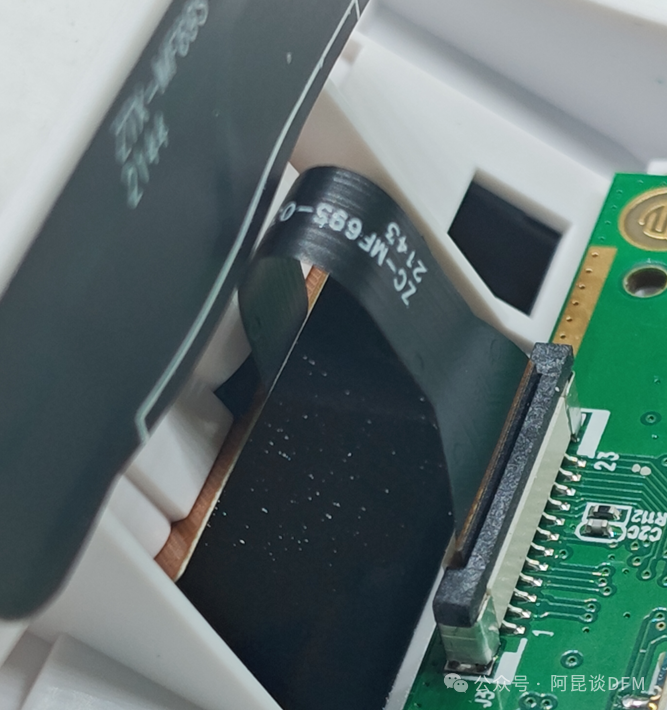

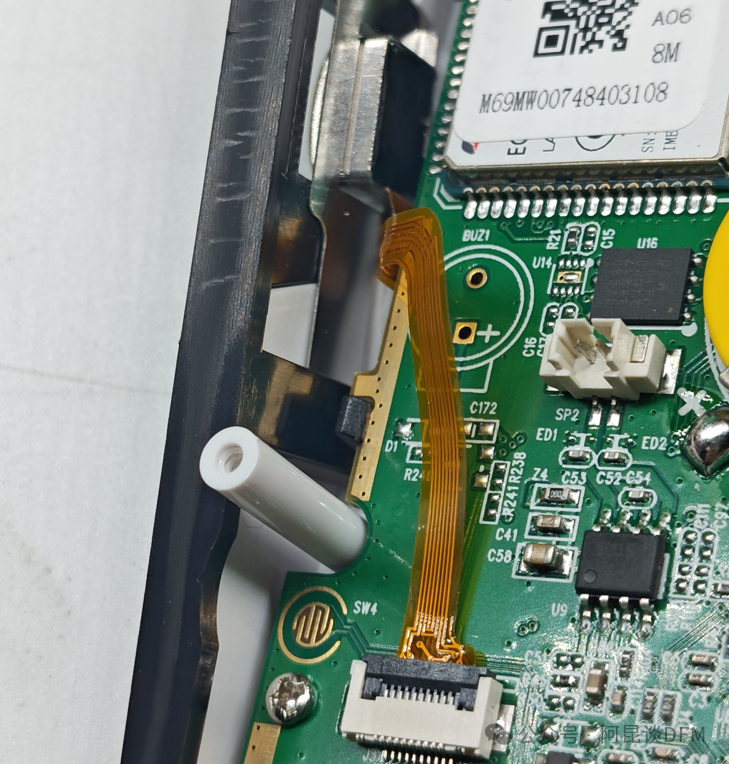

FPC排线，也可以说是FPC电路板，你看上面还有过孔了。像手机或其它数据产品甚至会把芯片阻容焊在这种FPC柔性板上。

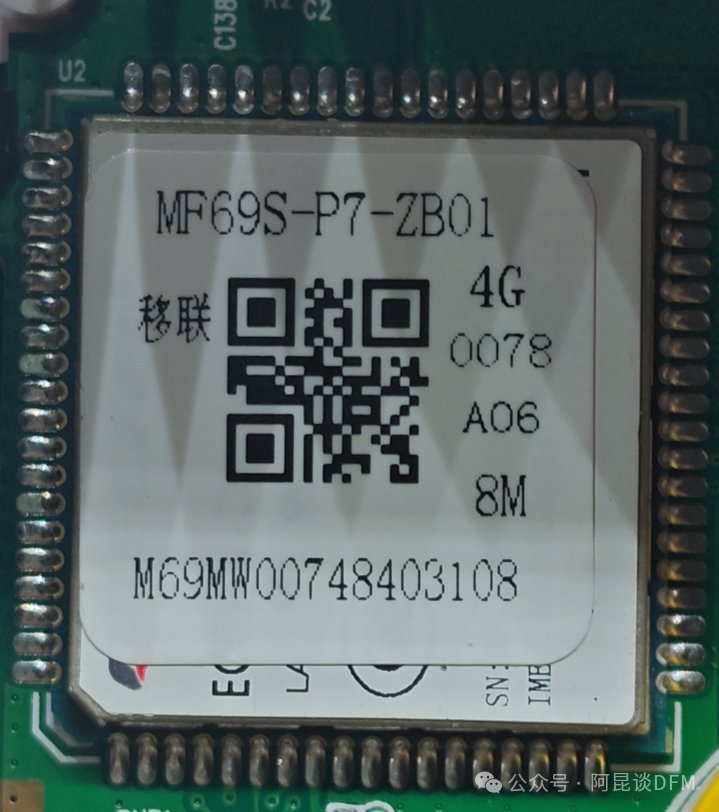

这是一个4G通讯模块，支持移动联通，刷卡相关数据就是通过他来传输。
不知道是啥芯片

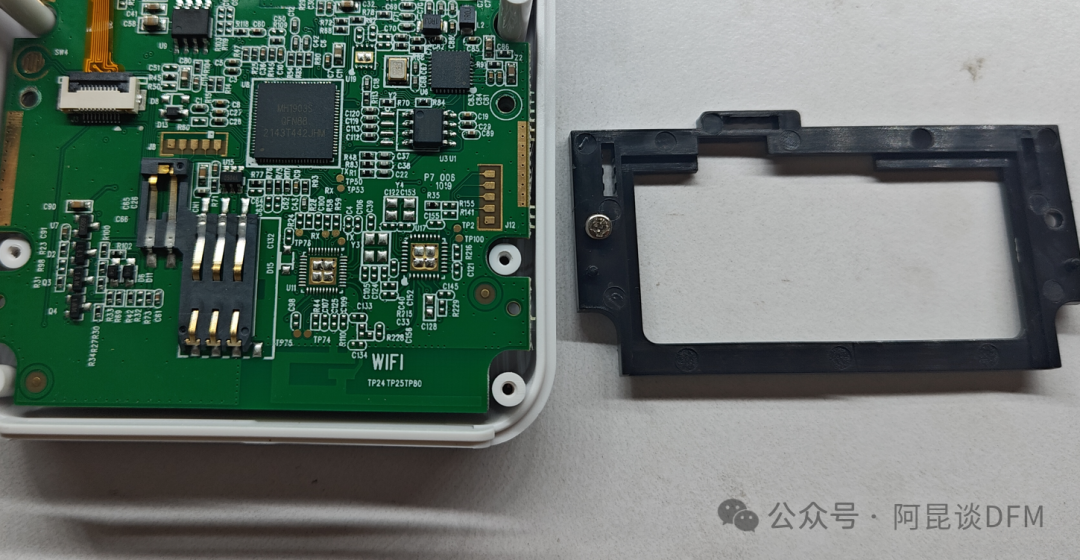

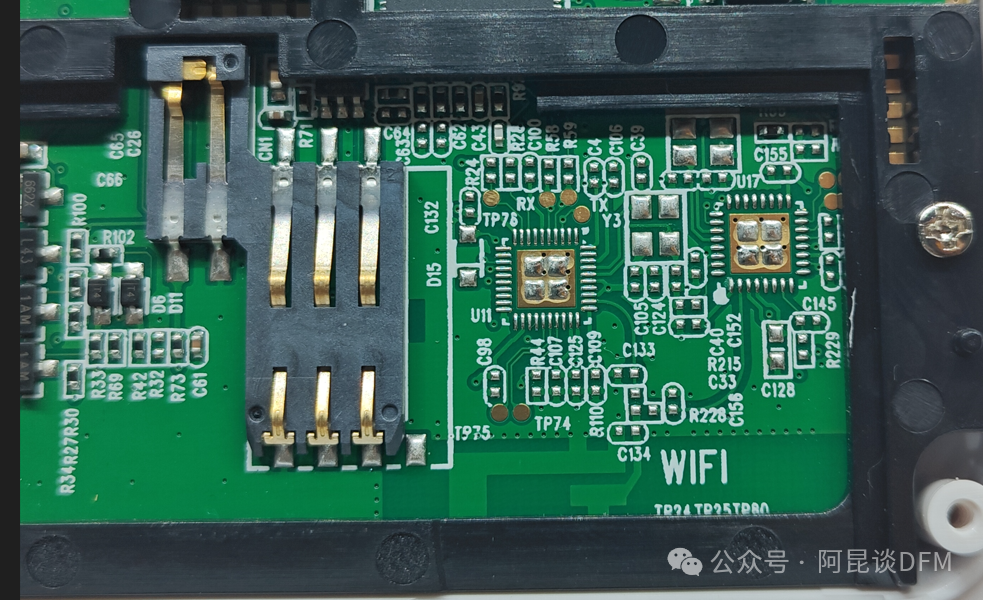

WIFI模块，这里没有焊接器件，因为已经有4G通信

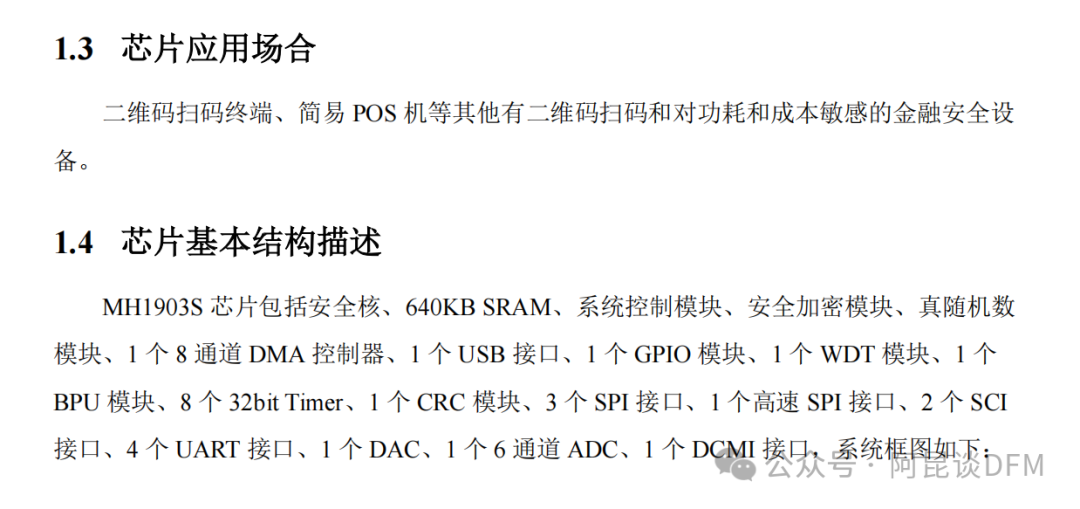

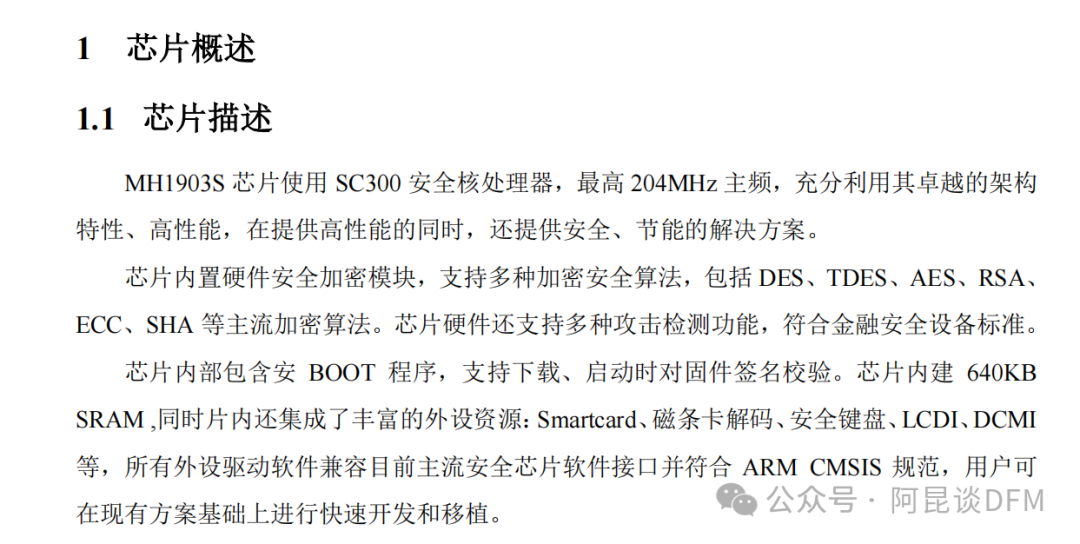

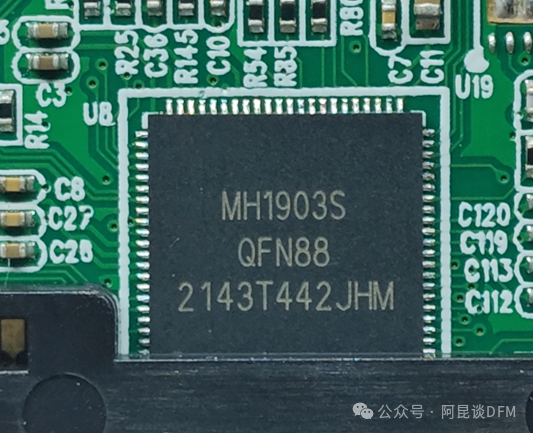

原来这是一个POS机专用的可扫二维码的芯片。是这个设备的CPU了，还有显示接口，按键接口等。

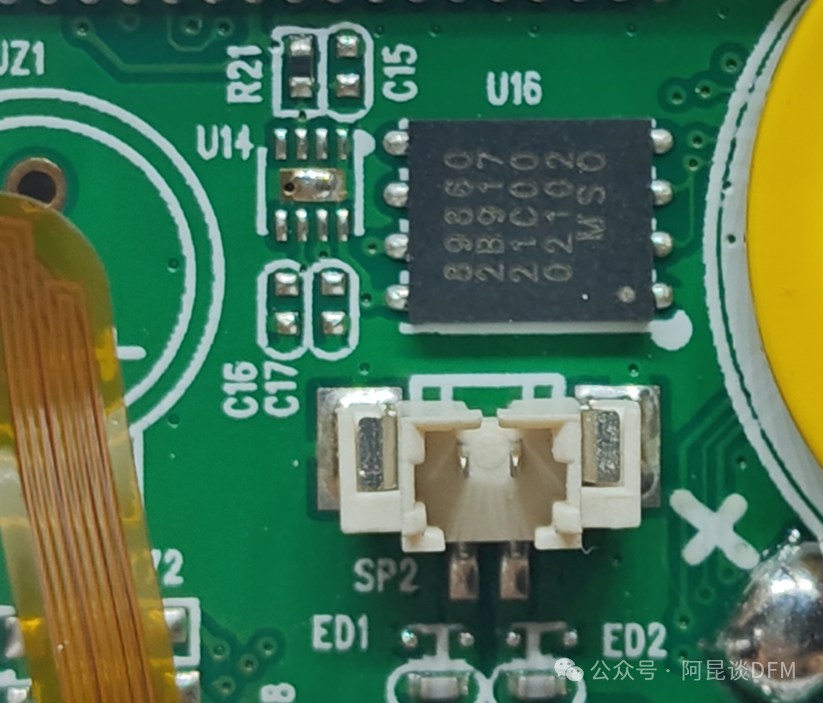

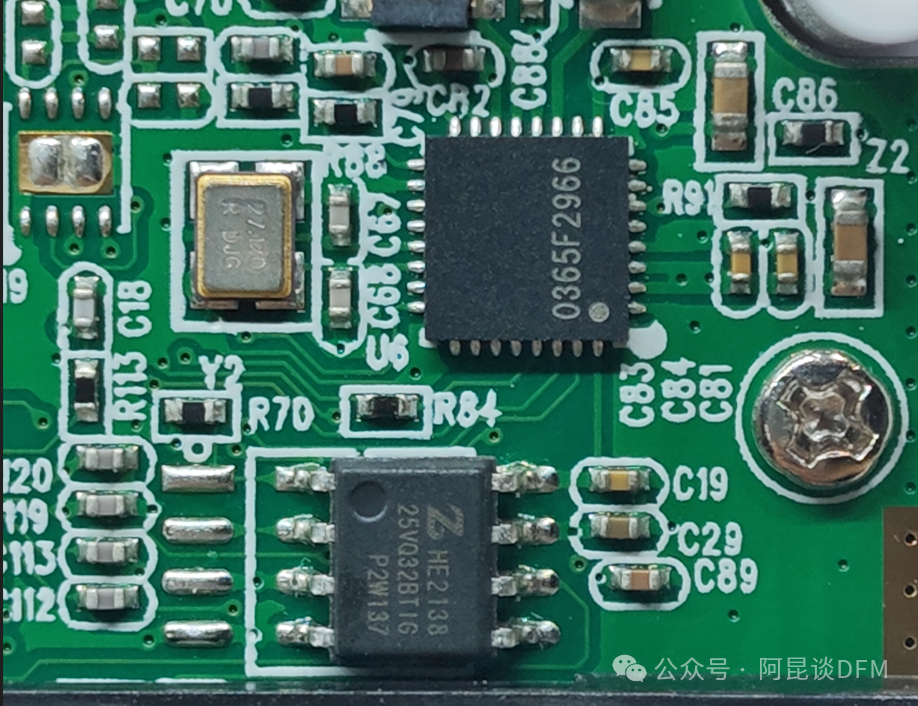

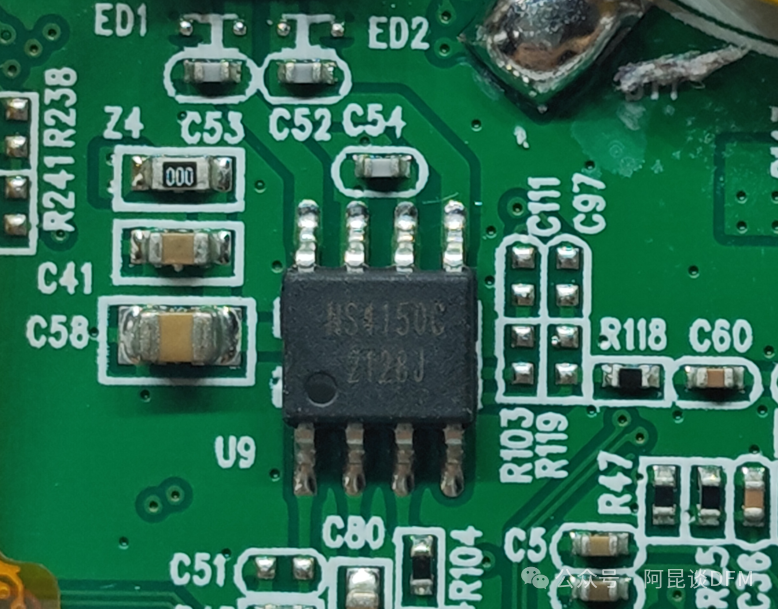

上面那芯片的丝印型号看不到，不知道是人为的还是本来就是这样，下面的一行丝印应该是其它信息。Zbit(恒烁)25VQ32BTIG存储器芯片32M位存储容量

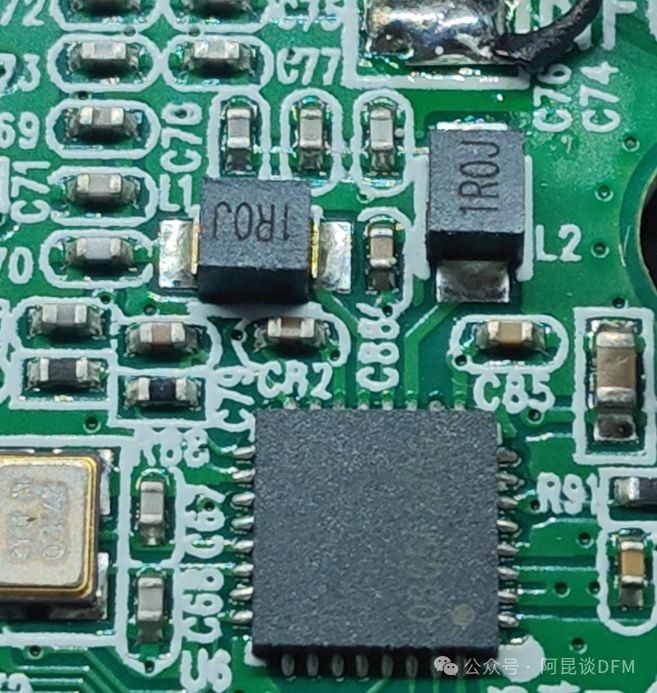

话说，这丝印质量可有点差了。2个1uH的功率电感，这种电感估计有点小贵

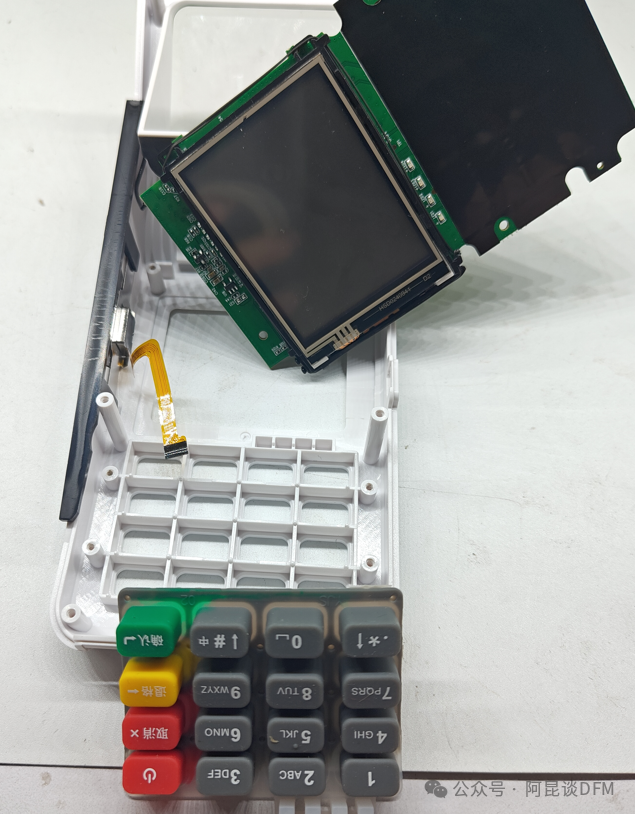

液晶显示部分

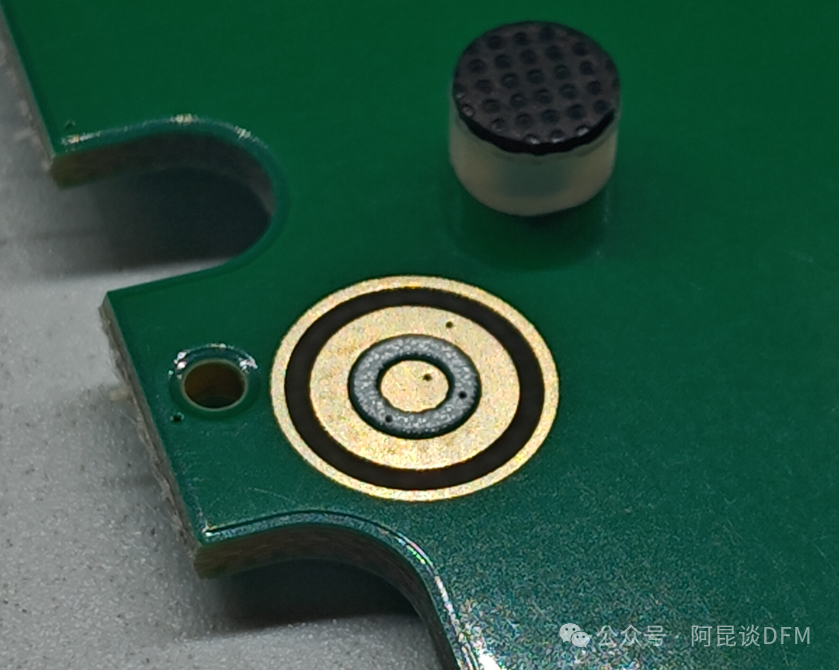

使用了以前手机用的锅仔片

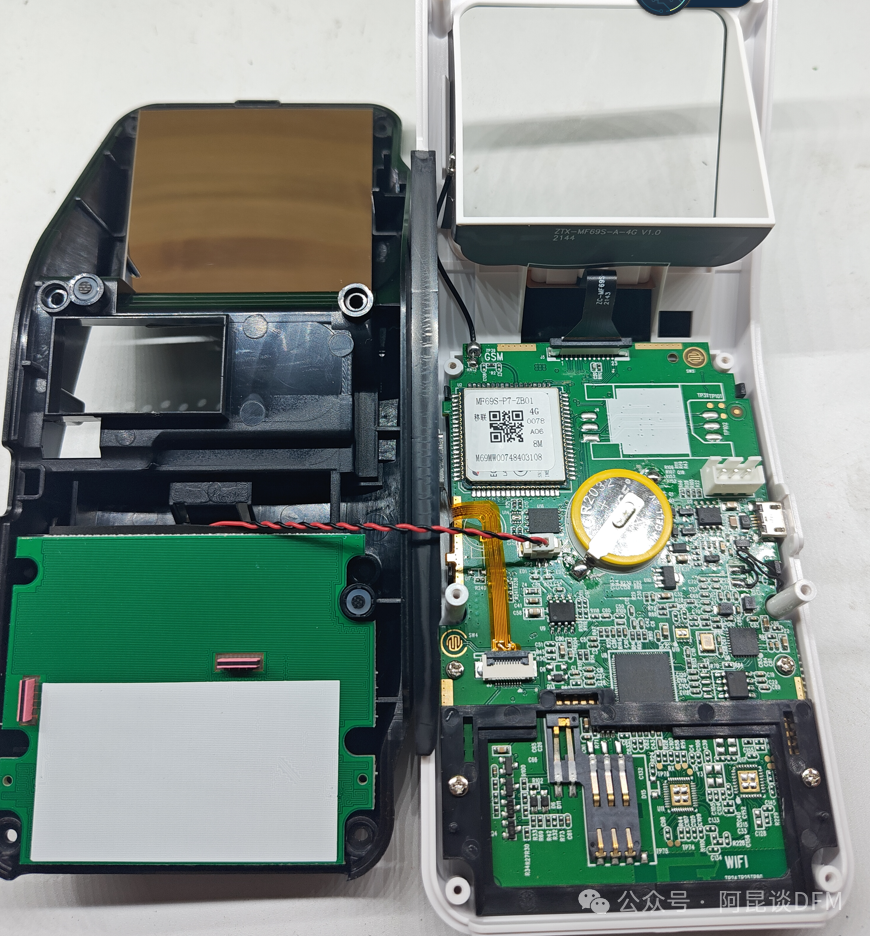

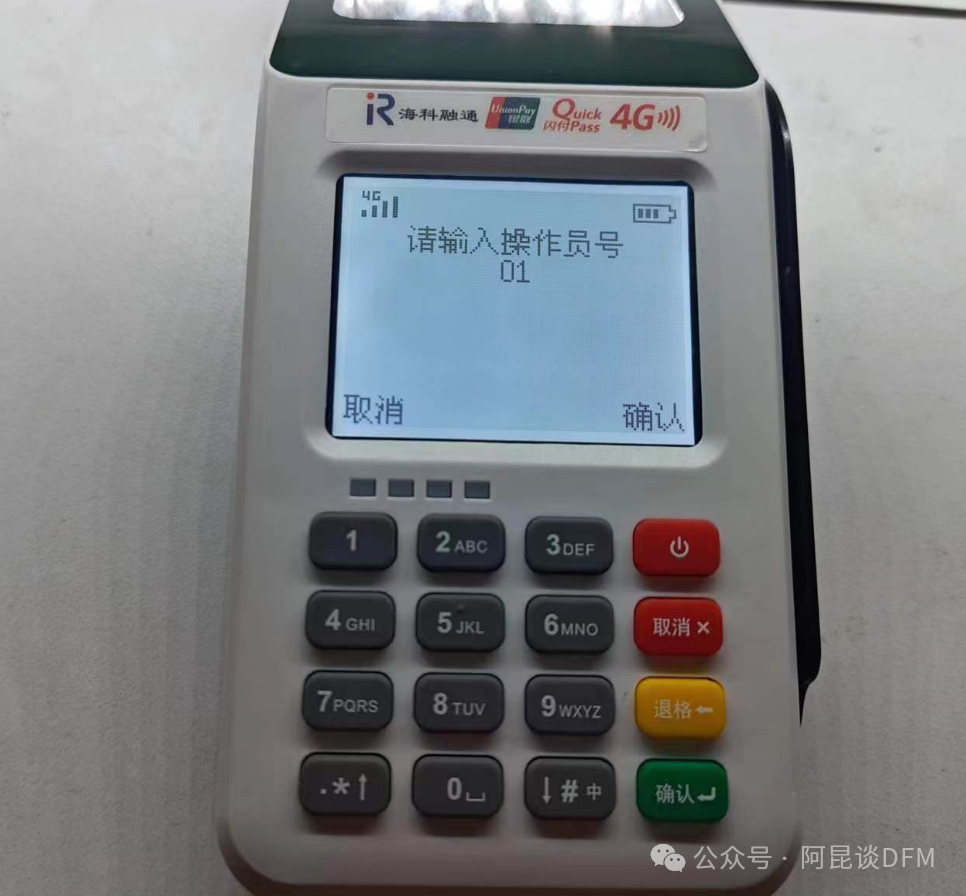

关于POS机的拆解就到这了，最后再回顾下总图
虽然知道了这个防拆电路的设计思路，但我还是有一点不太明白，为什么需要设置这么多处的防拆点，是风险等级原因吗还是有其它的因素或作用？

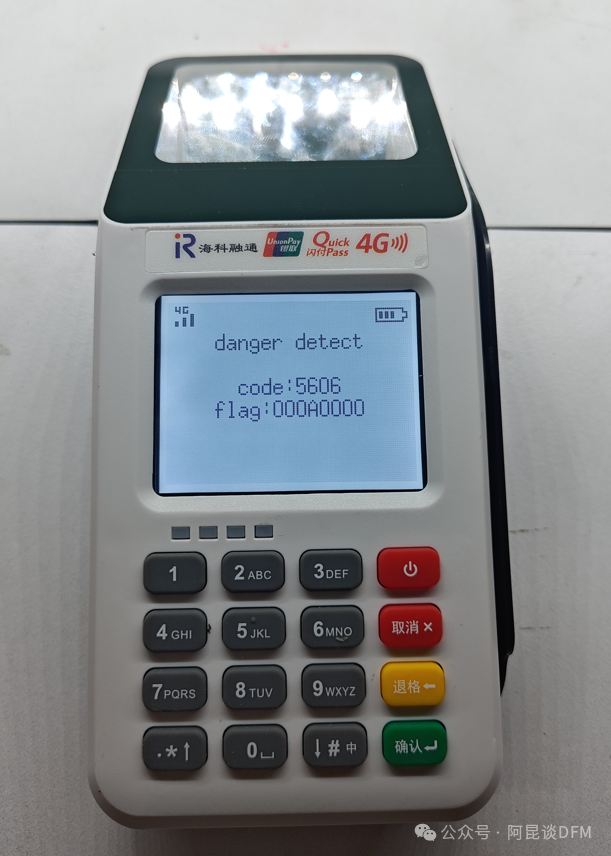

最后装回去，果然显示出错了，防拆电路起作用了，这个POS机不能用了！
